4 W Mini RGB-lasermodule met 7,5 V voeding

Over de 4 W Mini RGB-lasermodule met 7,5 V voeding

Dit is een professionele 4 W full RGB-lasermodule. Deze is opgebouwd met gloednieuwe laserdiodes en hoogwaardige optica.

Laserdiodes die in deze module worden gebruikt:

• 1 W 520 nm Nichia laserdiode
• 1,6 W 450 nm Osram laserdiode
• 2 x 700 mW 638 nm Ushio laserdiode

De afmetingen van de module zijn 110 x 75 x 45 mm. Het is mogelijk om de module op de basisplaat te monteren met vier M4-schroeven. Dankzij de behuizing is de module beschermd tegen stof, wat het grootste probleem is in laserprojectoren. Daarnaast wordt aan de uitgang van de module een BK7-venster met anti-reflecterende hoogtransmissiecoating toegepast. Het totale optische vermogen bedraagt tot 4000 mW en is nooit minder dan 3400 mW. Het optische bundelcorrectiesysteem maakte het mogelijk een bundel van 1,8 mRad over de volledige hoek te realiseren met minimaal vermogensverlies.

Het gebruik van een 1 W 520 nm Nichia laserdiode in plaats van een 532 nm DPSS garandeert een lange levensduur van de module en een betere vermogensstabiliteit.

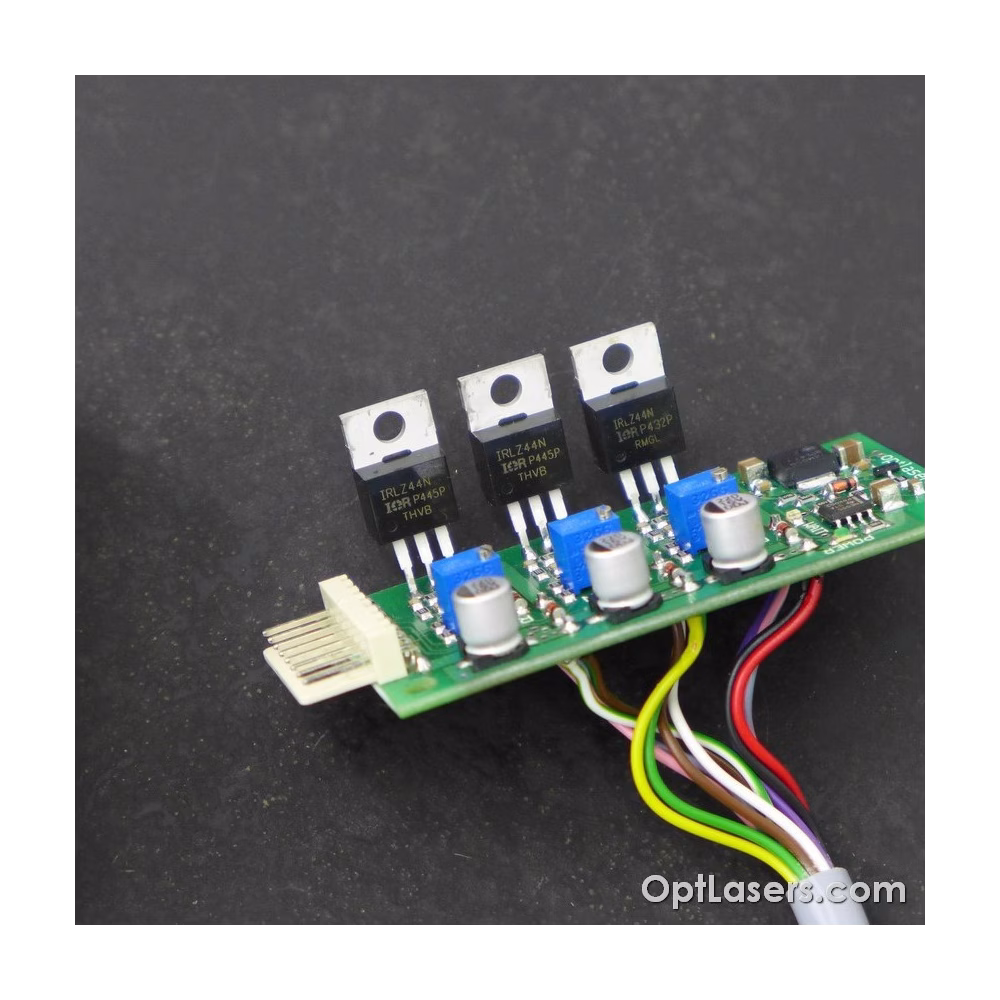

De module wordt aangestuurd door een professionele driekanaals driver. Elk kanaal wordt onafhankelijk geregeld via de analoge ingang van (0 - 5 V). De analoge ingang maakt modulatie mogelijk van de stroom door de laserdiode tot 100 kHz.

De module wordt gevoed met een Mean Well 5,4 A, 7,5 V, 40,5 W voeding, die bij de module is inbegrepen.

Aanbevelingen en vereisten

Modulatie-ingangen kunnen worden gebruikt als TTL-ingangen met logicaniveaus van 0 V en 5 V of als analoge ingang. Analoge modulatie houdt in dat bij toepassing van 2,5 V op de ANG-ingang 50% uitgangsvermogen wordt verkregen, analoog bij gebruik van 4 V wordt 80% uitgangsvermogen gerealiseerd, enz.

Bescherming

De analoge ingang is beveiligd door een 5V1 zenerdiode voor het geval er een spanning hoger dan 5 V optreedt. Niettemin mag deze ingang niet met hogere spanningen worden gebruikt.

De uitgang van de driver is beveiligd door een Schottky-diode die voorkomt dat omgekeerde spanning optreedt.
