4-ваттный мини-лазерный модуль RGB с блоком питания 7,5 В

О 4-ваттном мини-лазерном модуле RGB с блоком питания 7,5 В

Это профессиональный 4-ваттный полноцветный RGB лазерный модуль. Он изготовлен с использованием новых лазерных диодов и высокоэффективной оптики.

В модуле используются следующие лазерные диоды:

• 1 Вт 520 нм лазерный диод Nichia
• 1,6 Вт 450 нм лазерный диод Osram
• 2 x 700 мВт 638 нм лазерный диод Ushio

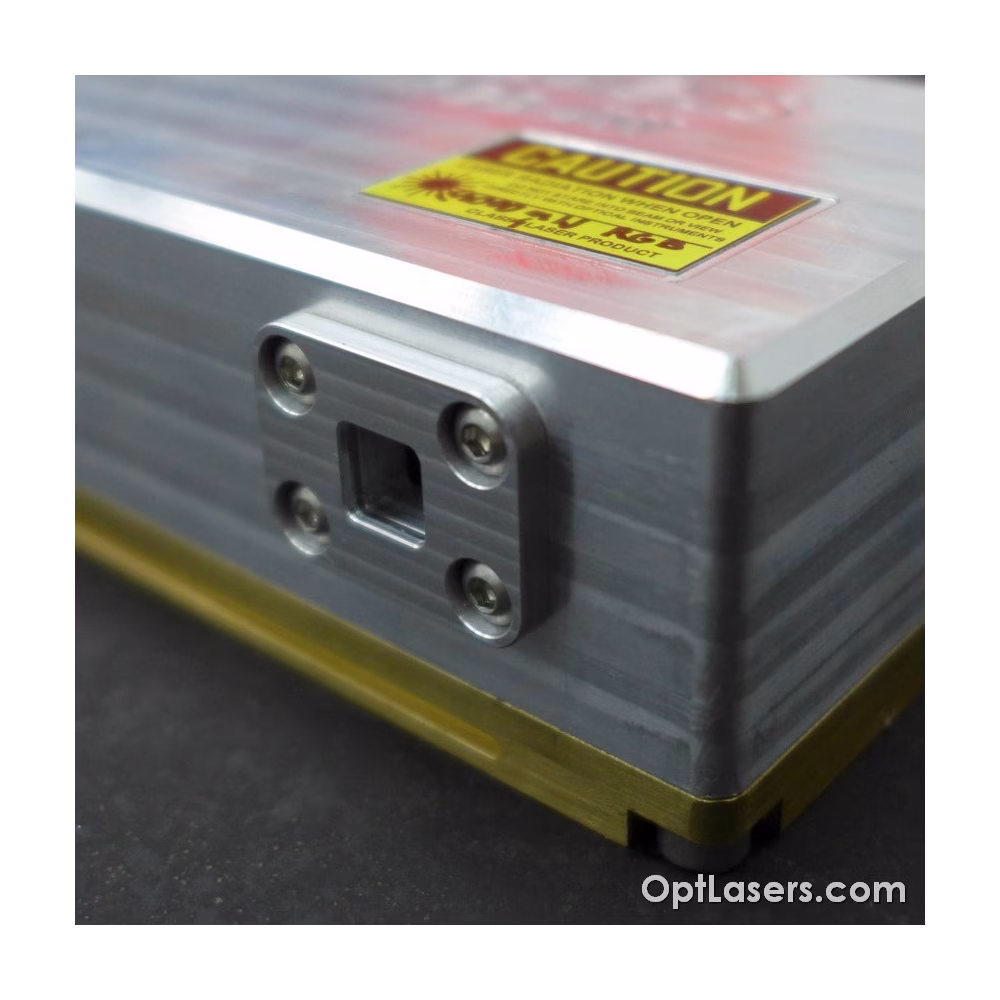

Габаритные размеры модуля составляют 110 x 75 x 45 мм. Возможен монтаж модуля на опорную пластину с использованием четырех винтов М4. Корпус модуля обеспечивает защиту от пыли — основного фактора загрязнения внутри лазерных проекторов. На выходе модуля установлено окно из BK7 с высокоэффективным антиотражающим покрытием. Общая оптическая мощность составляет до 4000 мВт, но не менее 3400 мВт. Оптическая система коррекции пучка позволила достичь полного угла расхождения 1,8 мрад при минимальных потерях мощности.

Использование 1 Вт 520 нм лазерного диода Nichia вместо 532 нм DPSS обеспечивает длительный срок службы модуля и более стабильную выходную мощность.

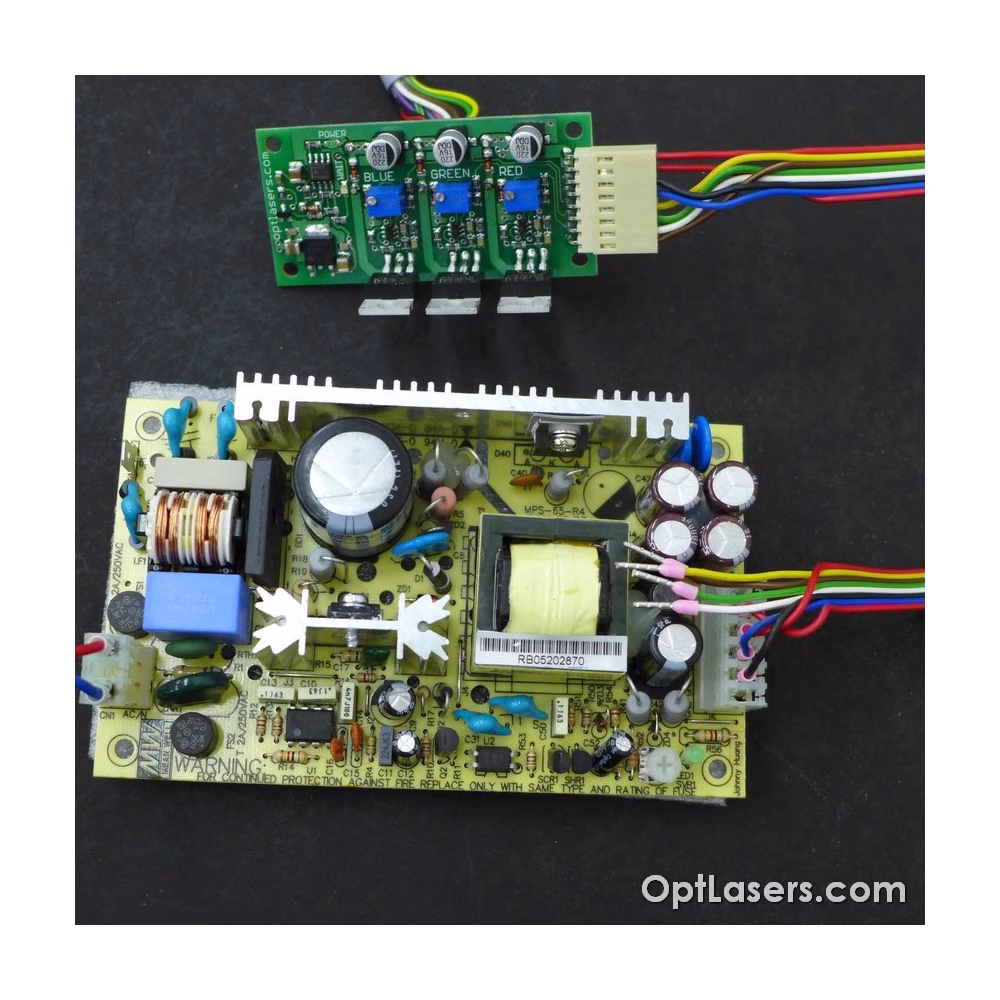

Управление модулем осуществляется с помощью профессионального трехканального драйвера. Каждый канал независимо управляется по аналоговому входу (0 - 5 В). Аналоговый вход обеспечивает модуляцию тока, проходящего через лазерный диод, с частотой до 100 кГц.

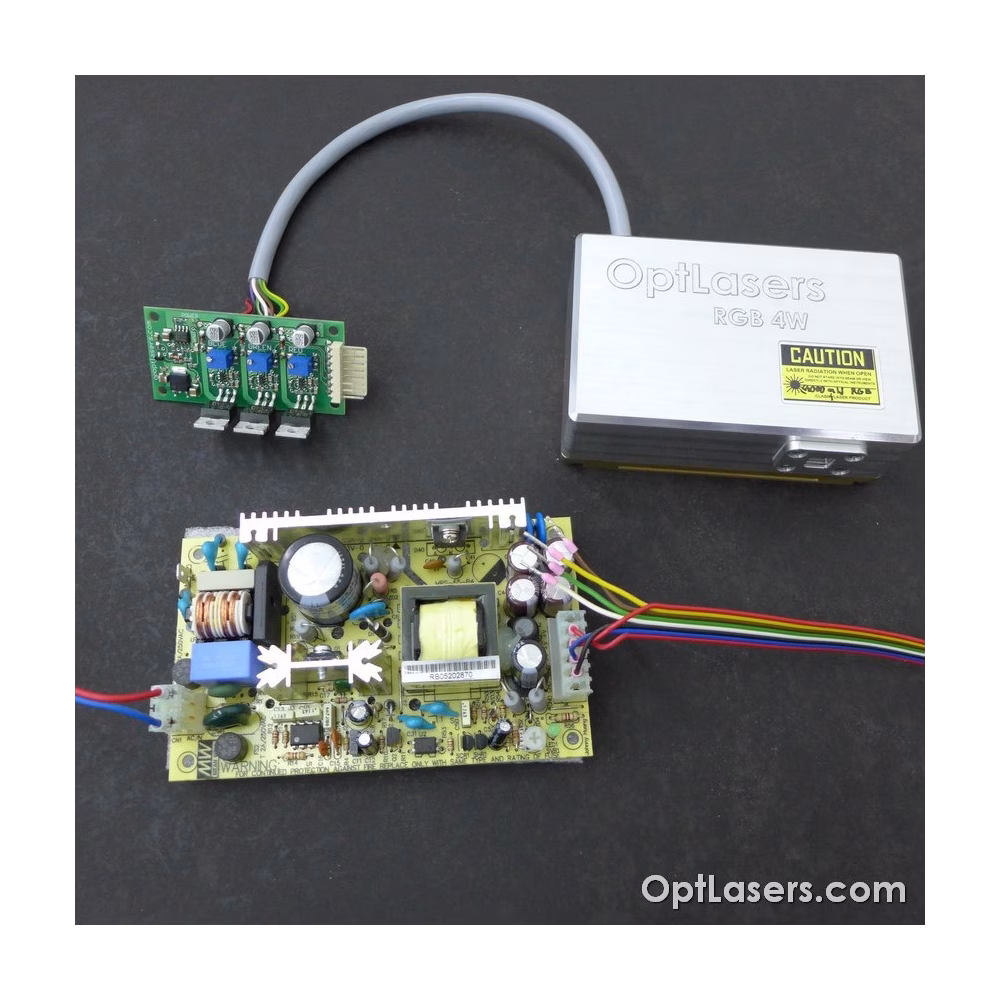

Питание модуля осуществляется от источника питания Mean Well, 5,4 А, 7,5 В, 40,5 Вт, который входит в комплект поставки модуля.

Рекомендации и требования

Входы модуляции могут быть использованы как TTL со следующими логическими уровнями: 0 В и 5 В, либо как аналоговый вход. Аналоговая модуляция означает, что при подаче 2,5 В на вход ANG достигается 50% выходной мощности, при подаче 4 В — 80% выходной мощности и т.д.

Защита

Аналоговый вход защищен стабилитроном 5V1 на случай превышения напряжения выше 5 В. Тем не менее, не допускается использование данного входа с повышенными напряжениями.

Выход драйвера защищен диодом Шоттки, который предотвращает появление обратного напряжения.
