4 W Mini RGB lézermodul 7,5 V tápegységgel

4 W Mini RGB lézermodul 7,5 V tápegységgel – Áttekintés

Ez egy professzionális, 4 W teljesítményű RGB lézermodul. Új lézerdiódákból és nagy teljesítményű optikai elemekből épül fel.

A modulban használt lézerdiódák:

• 1 W 520 nm Nichia lézerdióda
• 1,6 W 450 nm Osram lézerdióda
• 2 x 700 mW 638 nm Ushio lézerdióda

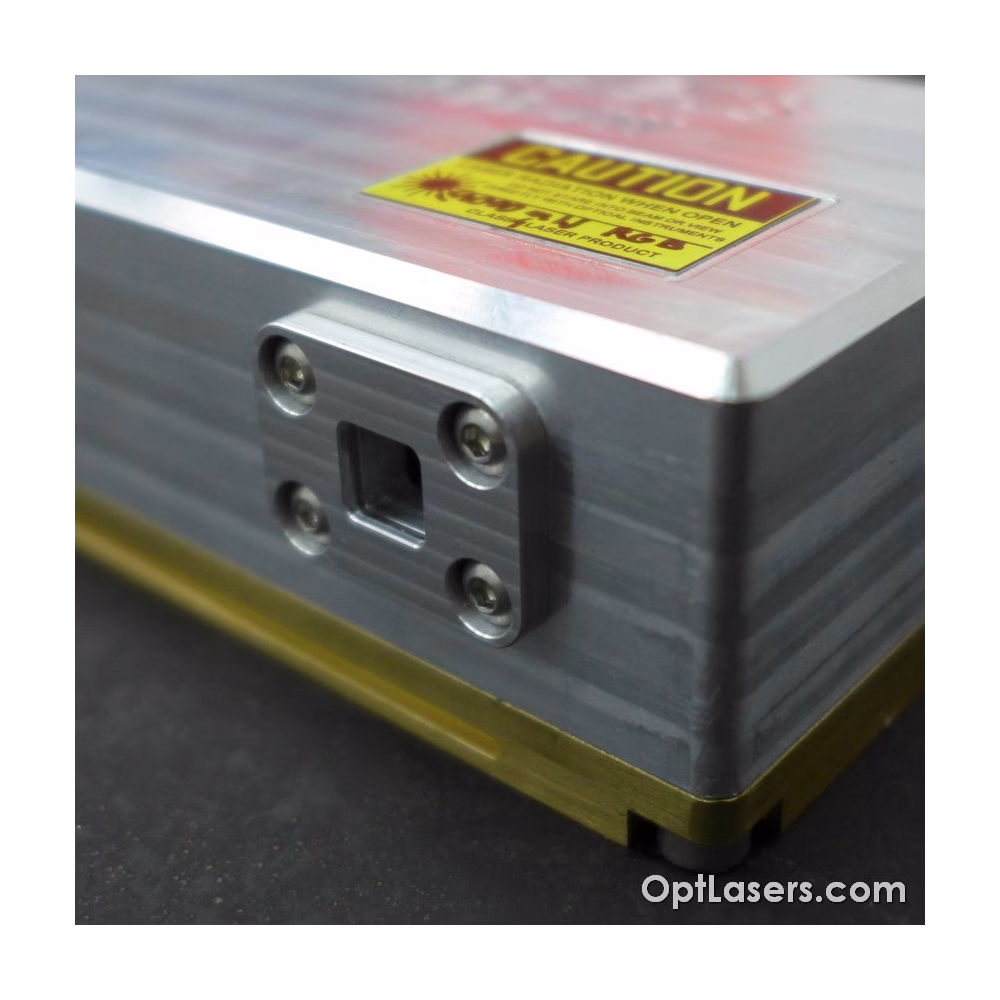

A modul méretei: 110 x 75 x 45 mm. A modul az alaplapra négy darab M4 csavarral rögzíthető. A ház kialakítása révén a modul védett a por ellen, amely a lézerprojektorok egyik legfőbb problémája. A kimenetnél nagy áteresztőképességű, tükröződésmentes bevonattal ellátott BK7 optikai ablak található. A teljes optikai teljesítmény eléri a 4000 mW-ot, és nem kevesebb, mint 3400 mW. Az optikai sugárkorrekciós rendszerrel 1,8 mRad teljes szögű lézersugarat sikerült elérni minimális teljesítményveszteséggel.

Az 1 W 520 nm Nichia lézerdióda használata a 532 nm DPSS helyett hosszabb élettartamot és jobb teljesítmény-stabilitást biztosít a modul számára.

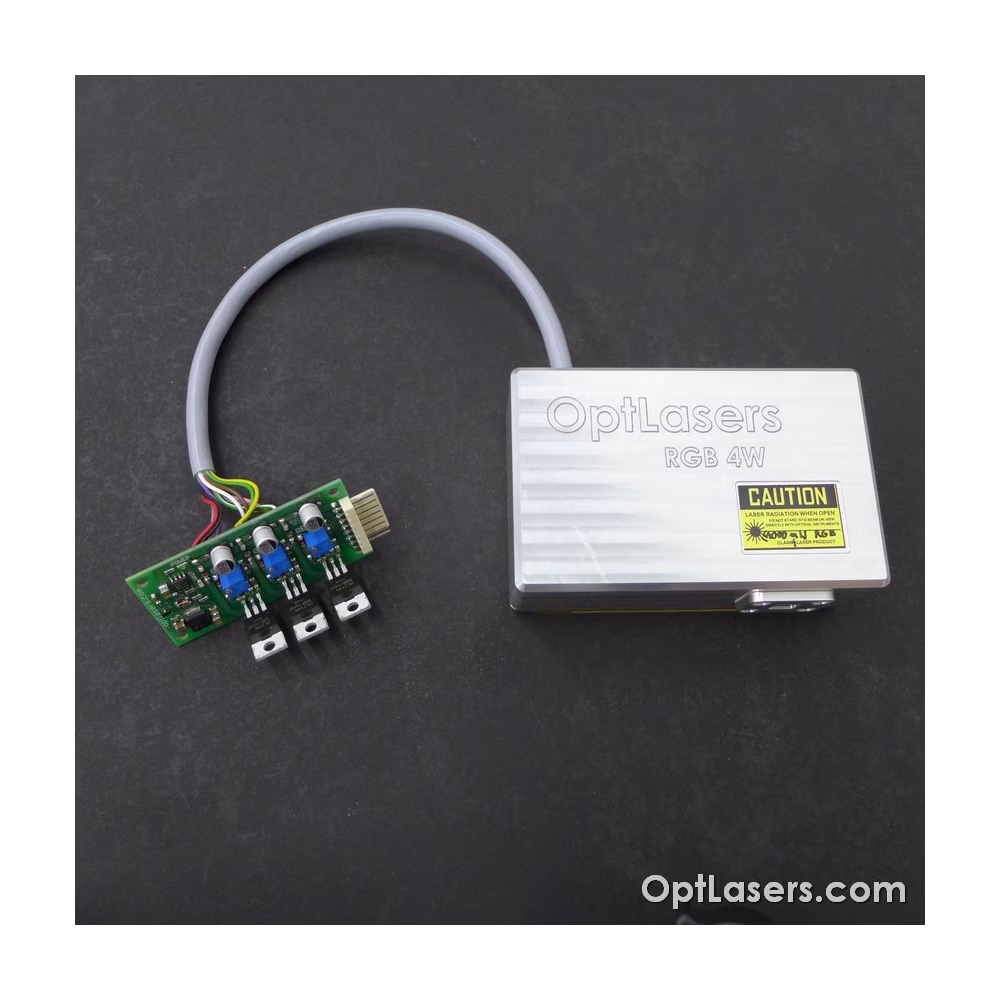

A modult professzionális, háromcsatornás meghajtó vezérli. Mindhárom csatorna függetlenül vezérelhető (0 – 5 V) analóg bemenetről. Az analóg bemenet lehetővé teszi a lézerdiódán átfolyó áram modulációját akár 100 kHz-ig.

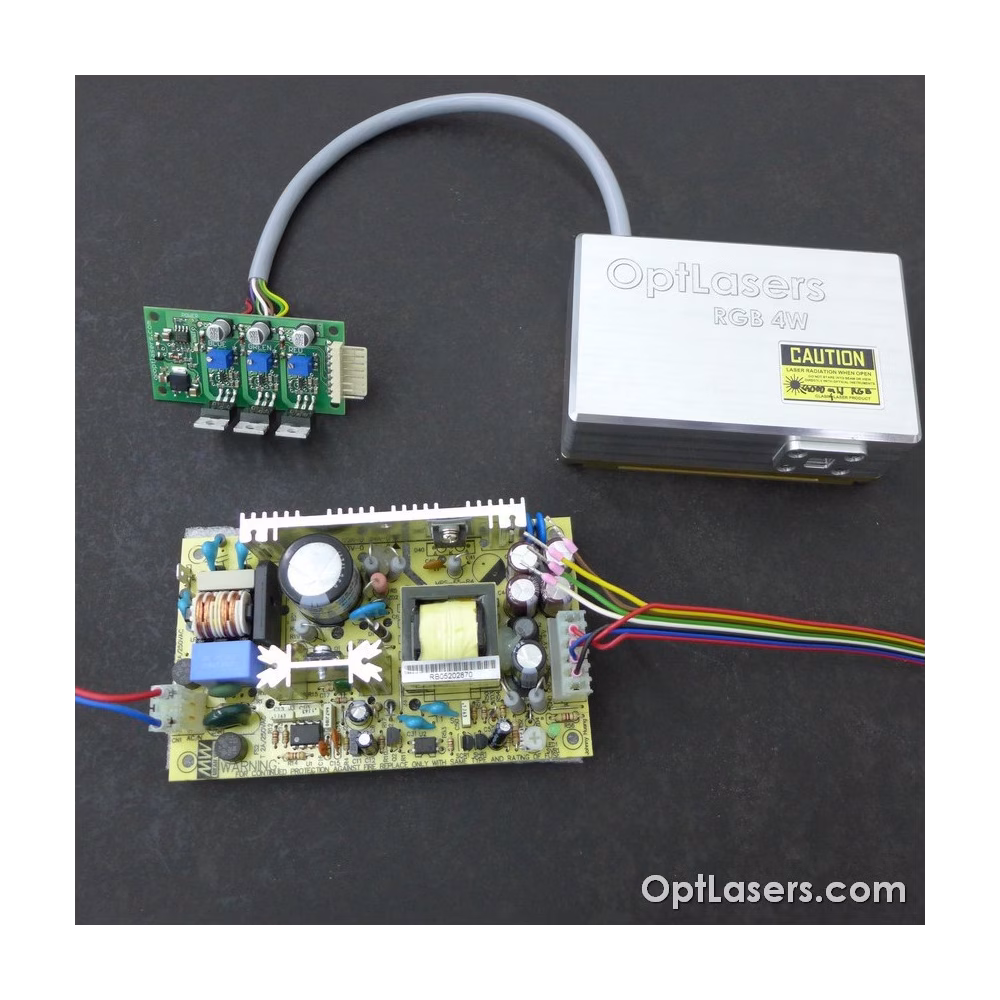

A modul tápellátását a csomagban található Mean Well, 5,4 A, 7,5 V, 40,5 W teljesítményű tápegység biztosítja.

Ajánlások és követelmények

A modulációs bemenetek TTL (0 V és 5 V logikai szint) vagy analóg bemenetként is használhatók. Analóg moduláció esetén például 2,5 V az ANG bemeneten 50% kimeneti teljesítményt eredményez, 4 V pedig 80% kimeneti teljesítményt stb.

Védelem

Az analóg bemenetet egy 5V1 Zener dióda védi, ha 5 V-nál nagyobb feszültség jelenik meg. Ennek ellenére ezt a bemenetet nem szabad nagyobb feszültséggel használni.

A meghajtó kimenetét Schottky dióda védi, amely megakadályozza a visszafeszültség megjelenését.
