4 W Mini RGB Lazer Modülü ve 7.5 V Güç Kaynağı

4 W Mini RGB Lazer Modülü ve 7.5 V Güç Kaynağı Hakkında

Bu, profesyonel bir 4 W tam RGB lazer modülüdür. Tamamen yeni lazer diyotları ve yüksek performanslı optik bileşenlerle üretilmiştir.

Bu modülde kullanılan lazer diyotları:

• 1 W 520 nm Nichia lazer diyotu
• 1.6 W 450 nm Osram lazer diyotu
• 2 x 700 mW 638 nm Ushio lazer diyotu

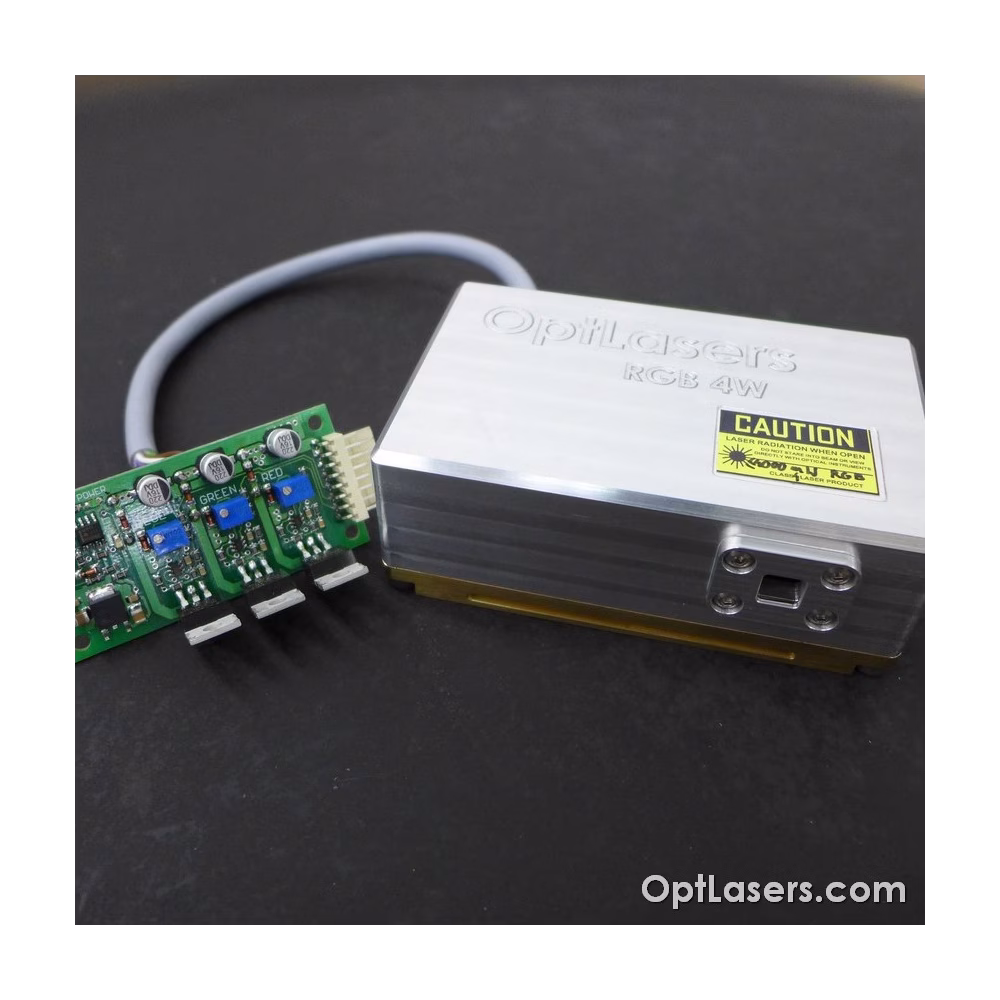

Modülün boyutları 110 x 75 x 45 mm'dir. Modülün taban plakasına dört adet M4 vida ile montajı mümkündür. Barındırıcı muhafaza sayesinde modül, lazer projektör sistemlerinde ana problem olan toza karşı korunmaktadır. Ayrıca, çıkışta yüksek geçirgenliğe sahip anti-reflektif kaplamalı BK7 optik pencere kullanılmaktadır. Toplam optik güç 4000 mW'a kadar olup, 3400 mW'ın altına düşmemektedir. Optik ışın düzeltme sistemi, tam açıda 1.8 mRad ışın elde edilmesini minimum güç kaybı ile sağlamıştır.

532 nm DPSS yerine 1 W 520 nm Nichia lazer diyodu kullanılması, modülün uzun ömrünü ve daha iyi güç stabilitesini garanti eder.

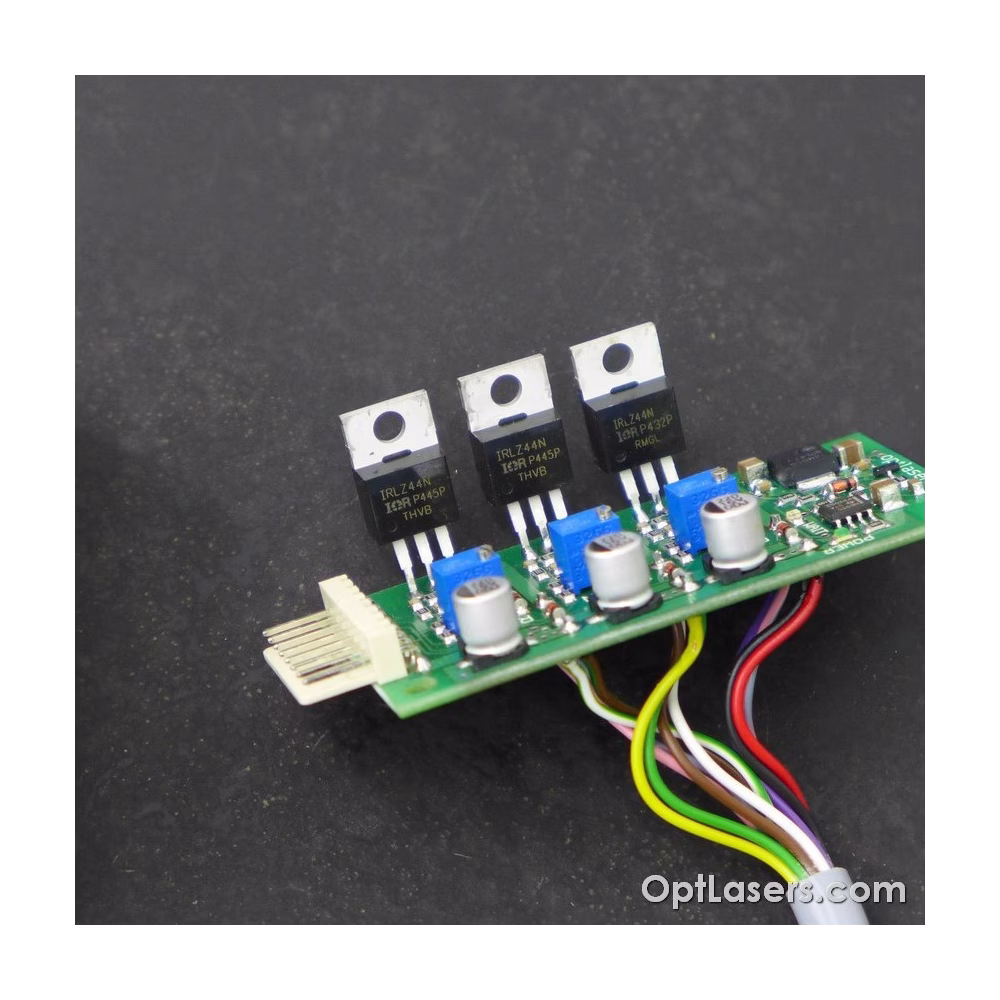

Modül, profesyonel üç kanallı bir sürücü tarafından kontrol edilmektedir. Her bir kanal (0 - 5 V) analog giriş ile bağımsız olarak kontrol edilir. Analog giriş, lazer diyodundan geçen akımın 100 kHz'e kadar modülasyonunu mümkün kılar.

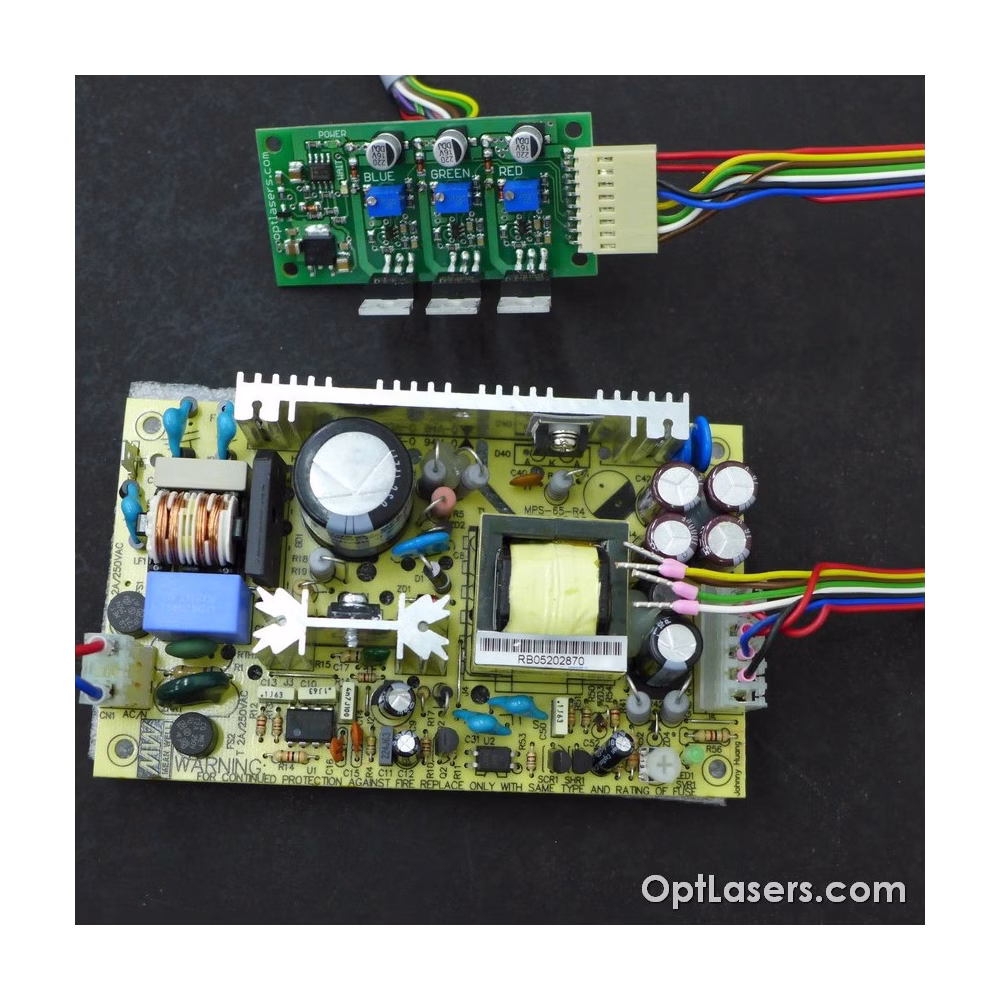

Modül, beraberinde verilen Mean Well, 5.4 A, 7.5 V, 40.5 W güç kaynağı ile çalıştırılır.

Tavsiyeler ve gereksinimler

Modülasyon girişleri 0 V ve 5 V lojik seviyelerine sahip TTL girişleri olarak veya analog giriş olarak kullanılabilir. Analog modülasyon, örneğin ANG girişine 2.5 V uygulandığında %50 çıkış gücü, 4 V uygulandığında ise %80 çıkış gücü alınması anlamına gelir.

Koruma

Analog giriş, 5 V'dan daha yüksek voltaj oluşması durumunda 5V1 Zener diyot ile korunmaktadır. Buna rağmen, bu giriş daha yüksek voltajlarla kullanılmamalıdır.

Sürücünün çıkışı, ters voltaj oluşumunu engelleyen Schottky diyot ile korunmaktadır.
