Câble à fibre HP 400 μm 0,22 NA SMA Revêtement VIS-AR

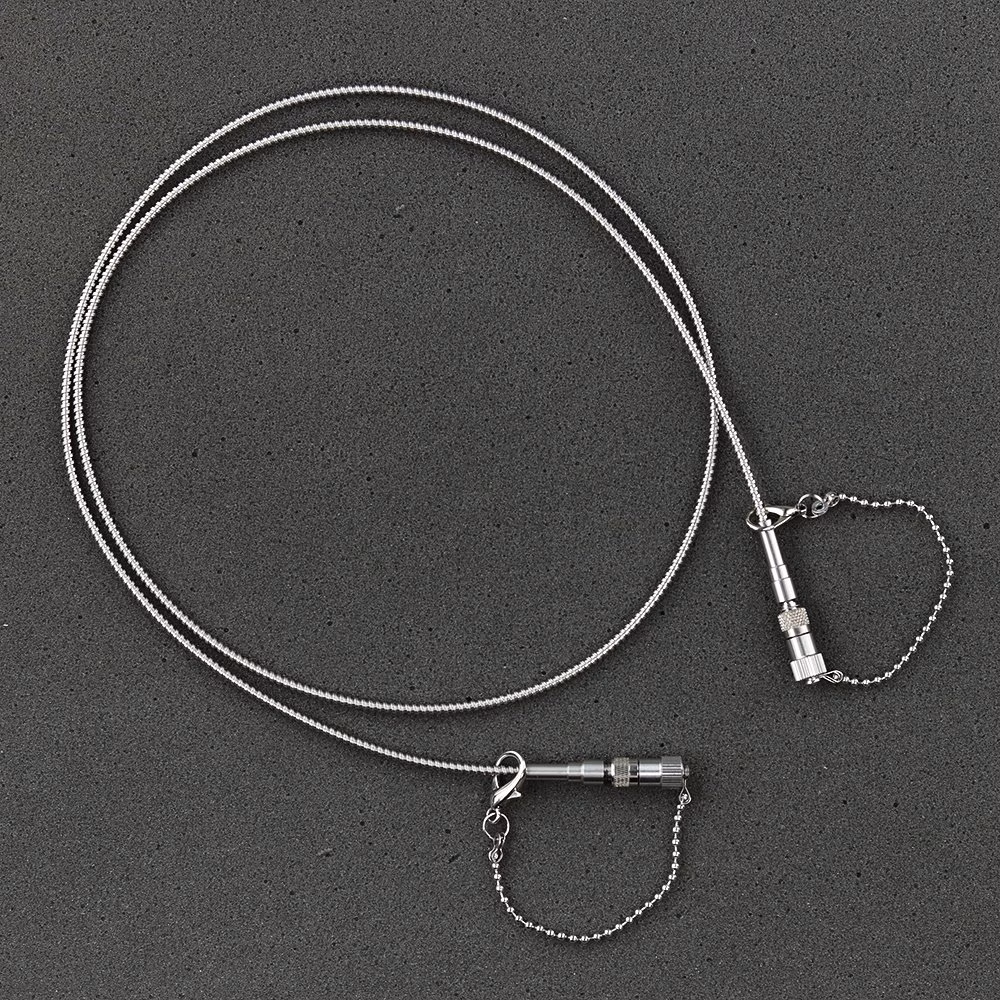

Ce câble à fibre optique haute puissance intègre une fibre de 400 μm / 0,22 NA, des connecteurs SMA et un revêtement antireflet (AR) visible. Avec une longueur de 2 m, il peut supporter des puissances supérieures à 30 W sans nécessiter de dissipateur thermique grâce au connecteur SMA à intervalle d’air. Le revêtement AR du câble dans la plage 400 – 700 nm réduit les pertes par réflexion de surface pour une performance optimale.
Description du produit
À propos du câble à fibre HP 400 μm 0,22 NA SMA Revêtement VIS-AR
Ce câble à fibre optique haute puissance, doté d'une fibre à cœur en silice pure haute teneur en OH de 400 μm / 0,22 NA, répond aux limitations des connecteurs SMA standards qui ne peuvent tolérer qu'environ 1 W de puissance. Une fuite de seulement quelques centaines de milliwatts peut provoquer le chauffage de l’époxy dans la ferrule, menant à sa liquéfaction et à la recouverture de la face d’extrémité. Cela entraîne une atténuation, un échauffement localisé et une dégradation rapide de la puissance.

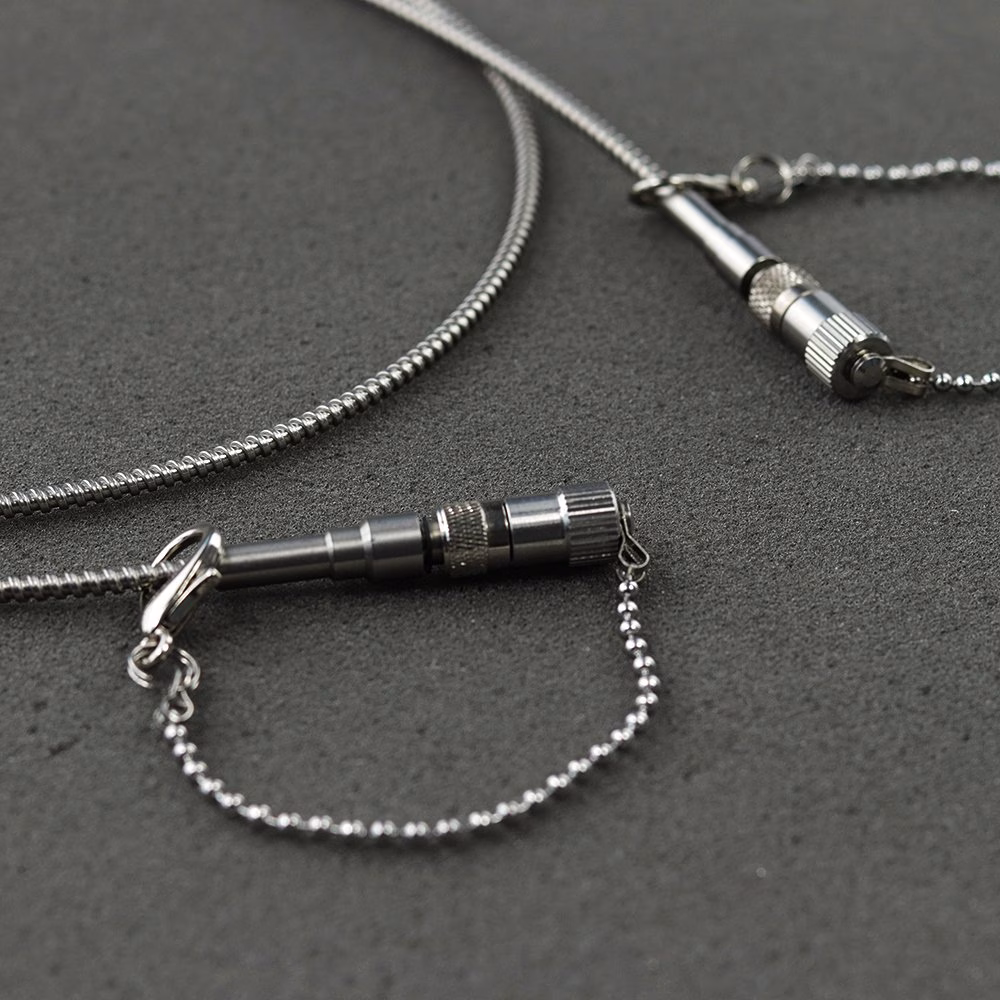

Pour résoudre ces problèmes, notre câble à fibre haute puissance utilise un connecteur à intervalle d’air sans époxy équipé d’une ferrule en cuivre à l’extrémité d’entrée. Cette conception lui permet de gérer des niveaux de puissance supérieurs à 30 W, offrant ainsi une solution robuste. Le câble est pourvu d’un revêtement antireflet (AR) visible à large bande et multicouche sur les deux faces, dans la plage 400 – 700 nm, diminuant la perte de puissance de 7 %. Le revêtement AR présente un seuil de dommage supérieur à 1 MW/cm².
À l’extrémité de sortie, le connecteur SMA du câble à fibre optique haute puissance intègre une époxy résistante à haute température dans sa ferrule, ce qui lui permet de supporter des niveaux de puissance supérieurs à ceux des connecteurs SMA conventionnels. Cette caractéristique est bénéfique en cas de réflexion partielle du faisceau dans la fibre. Cependant, il est recommandé d’utiliser le connecteur SMA haute puissance approprié, spécifiquement conçu pour le couplage optique dans la fibre.
La gaine métallique renforcée du câble offre une résistance à la compression, renforce la résistance à la traction et augmente la résistance au cintrage. Sa longueur de 2 mètres le rend parfaitement adapté à de nombreuses applications.
Veuillez noter que le connecteur à intervalle d’air haute puissance et sans époxy contient une fibre suspendue, légèrement plus sensible à la casse par choc qu’un connecteur SMA standard. Il est essentiel d’éviter toute chute sur des surfaces dures et d’empêcher tout contact de la face terminale avec des surfaces externes lors de l’insertion dans le laser. En conséquence, le nettoyage du connecteur avec un mouvement en huit sur un tissu spécialisé pour fibre n’est pas recommandé. Bien que le connecteur puisse généralement supporter >30 W en conditions réelles, il est crucial de garantir une efficacité de couplage relativement élevée. Lors de l’alignement initial, nous recommandons de faire fonctionner le laser à puissance réduite jusqu’à l’optimisation de l’efficacité de couplage.
