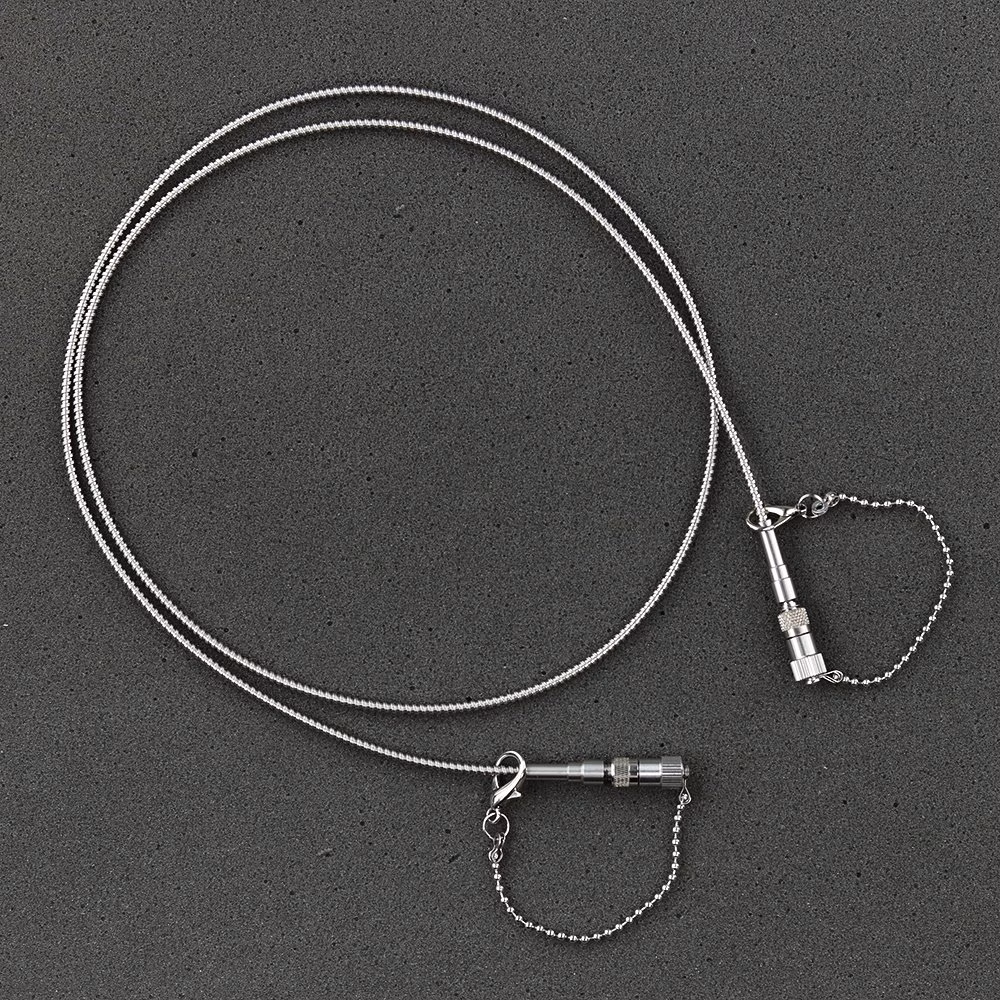

HP Fiber Cable 400 μm 0,22 NA SMA VIS-AR povlak
Tento vysokovýkonný optický vláknový kabel disponuje vláknem 400 μm / 0,22 NA, SMA konektory a viditelným antireflexním (AR) povlakem. S délkou 2 m zvládá úrovně výkonu nad 30 W bez nutnosti chlazení díky SMA konektoru se vzduchovou mezerou. AR povlak kabelu v rozsahu 400–700 nm snižuje povrchové ztráty odrazem pro optimální výkon.
Popis produktu
O vysokovýkonném optickém vláknovém kabelu HP Fiber Cable 400 μm 0,22 NA SMA VIS-AR povlak
Tento vysokovýkonný vláknový kabel s optickým vláknem o průměru jádra 400 μm / 0,22 NA z vysoce hydroxylového čistého křemíku řeší omezení standardních SMA konektorů, které snesou pouze přibližně 1 W výkonu. Únik jen několika set miliwattů může způsobit zahřátí epoxidu uvnitř ferule, což vede k jeho zkapalnění a zakrytí čelní plochy. To má za následek útlum, lokalizované zahřívání a rychlou degradaci výkonu.
Pro odstranění těchto problémů využívá náš vysokovýkonný vláknový kabel konstrukci konektoru bez epoxidu s vzduchovou mezerou a měděnou ferulí na vstupní straně. Toto řešení umožňuje zvládnout výkon přesahující 30 W a zajišťuje robustní provoz. Kabel je opatřen vícevrtstvým širokopásmovým antireflexním (AR) povlakem ve viditelném spektru 400–700 nm na obou koncích, přičemž snižuje ztráty výkonu o 7 %. Povlak AR vykazuje poškozovací práh >1 MW/cm2.
Na výstupní straně využívá SMA konektor vysokovýkonného vláknového propojovacího kabelu epoxid s vysokou teplotní odolností uvnitř ferule, což umožňuje vést vyšší výkon než konvenční SMA konektory. Tato vlastnost je výhodná při předpokladu zpětného odrazu světla do vlákna. Přesto doporučujeme používat určený vysokovýkonný SMA konektor speciálně navržený pro spojení světla do vlákna.
Robustní kovový plášť kabelu zajišťuje odolnost proti tlakové síle, zvyšuje tahovou pevnost a odolnost proti ohybu. Díky 2metrové délce je vhodný pro široké spektrum aplikací.
Upozornění: Vysokovýkonný konektor se vzduchovou mezerou a bez epoxidu obsahuje zavěšené vlákno, které je o něco více náchylné k poškození v důsledku nárazů oproti běžnému SMA konektoru. Je důležité zabránit pádu na tvrdý povrch a zabránit kontaktu čelní plochy s vnějšími povrchy při zasouvání do laseru. Proto není doporučeno čistit konektor pohybem ve tvaru osmičky na speciálních textiliích pro čištění vláken. Ačkoliv konektor obvykle zvládne výkon >30 W v reálném provozu, je zásadní zajistit relativně vysokou spojovací účinnost. Při počátečním slaďování doporučujeme provozovat laser na sníženém výkonu do doby, než bude dosaženo vyšší spojovací účinnosti.
