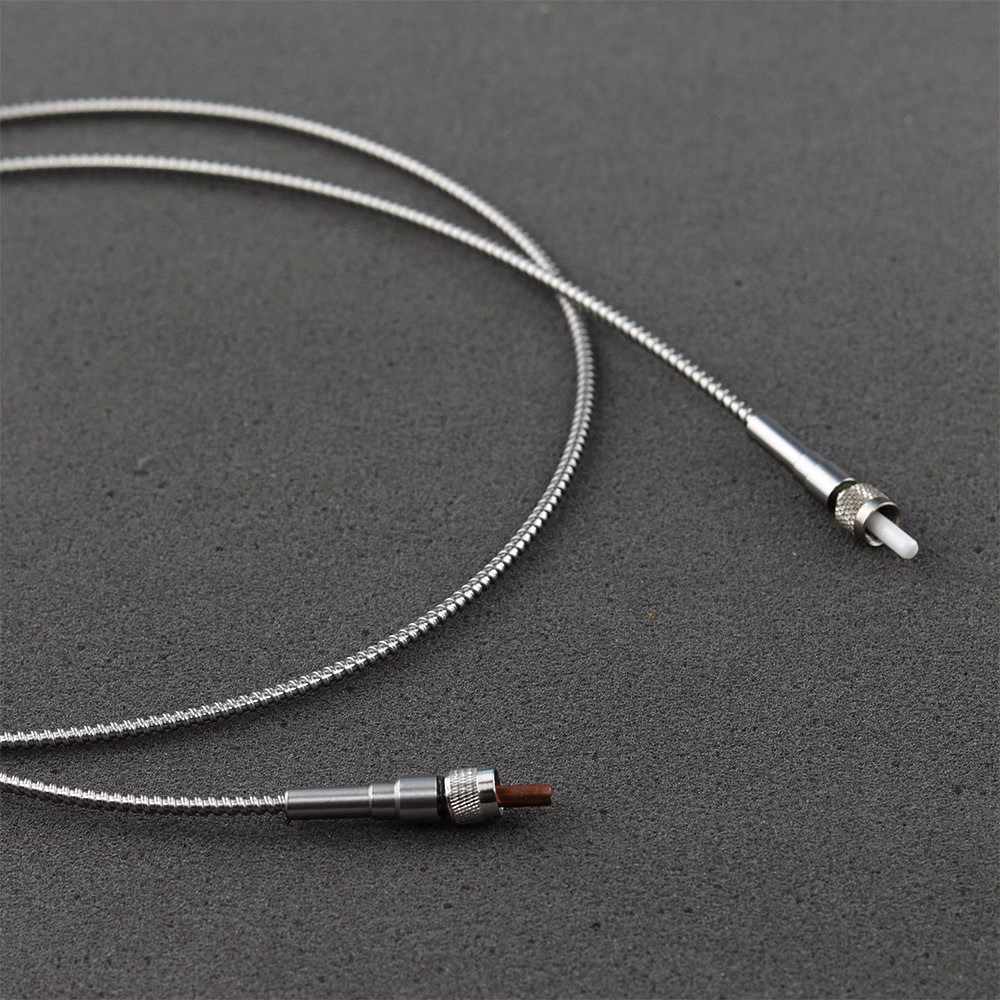

Волоконный кабель HP Fiber Cable 400 мкм 0,22 НА SMA VIS-AR Coating
Этот высокомощный волоконно-оптический кабель оснащен волокном 400 мкм / 0,22 НА, разъемами SMA и видимым антиотражающим (AR) покрытием. При длине 2 м он способен передавать мощность свыше 30 Вт без необходимости теплоотвода благодаря воздушному разъему SMA. AR-покрытие в диапазоне 400–700 нм снижает потери на поверхностные отражения для оптимальных характеристик.
Описание продукта
О волоконном кабеле HP Fiber Cable 400 мкм 0,22 НА SMA VIS-AR Coating
Этот высокомощный волоконно-оптический кабель с оптическим волокном с чистой кварцевой сердцевиной высокого содержания OH, диаметром 400 мкм и числовой апертурой 0,22, предназначен для решения ограничений стандартных разъемов SMA, которые могут выдерживать только около 1 Вт мощности. Протекание всего нескольких сотен милливатт может привести к нагреву эпоксидного состава внутри втулки, его разжижению и попаданию на торцевую поверхность, что вызывает затухание, локальный нагрев и быстрое снижение мощности.
Для устранения этих проблем наш высокомощный волоконный кабель использует воздушный разъем без эпоксидного состава с медной втулкой на входном конце. Такая конструкция позволяет передавать уровни мощности свыше 30 Вт, обеспечивая надежное решение. Кабель оснащен многослойным широковолновым антиотражающим (AR) покрытием в диапазоне 400–700 нм с обеих сторон, что снижает потери мощности на 7%. Покрытие AR обладает порогом повреждения >1 МВт/см².
На выходном конце разъем SMA высокомощного волоконного патч-кабеля содержит высокотемпературный эпоксидный состав внутри втулки, что позволяет выдерживать большую мощность по сравнению со стандартными разъемами SMA. Это особенно важно в случаях возможного обратного отражения света в волокно. Однако рекомендуется использовать специализированный высокомощный разъем SMA, специально разработанный для ввода излучения в волокно.

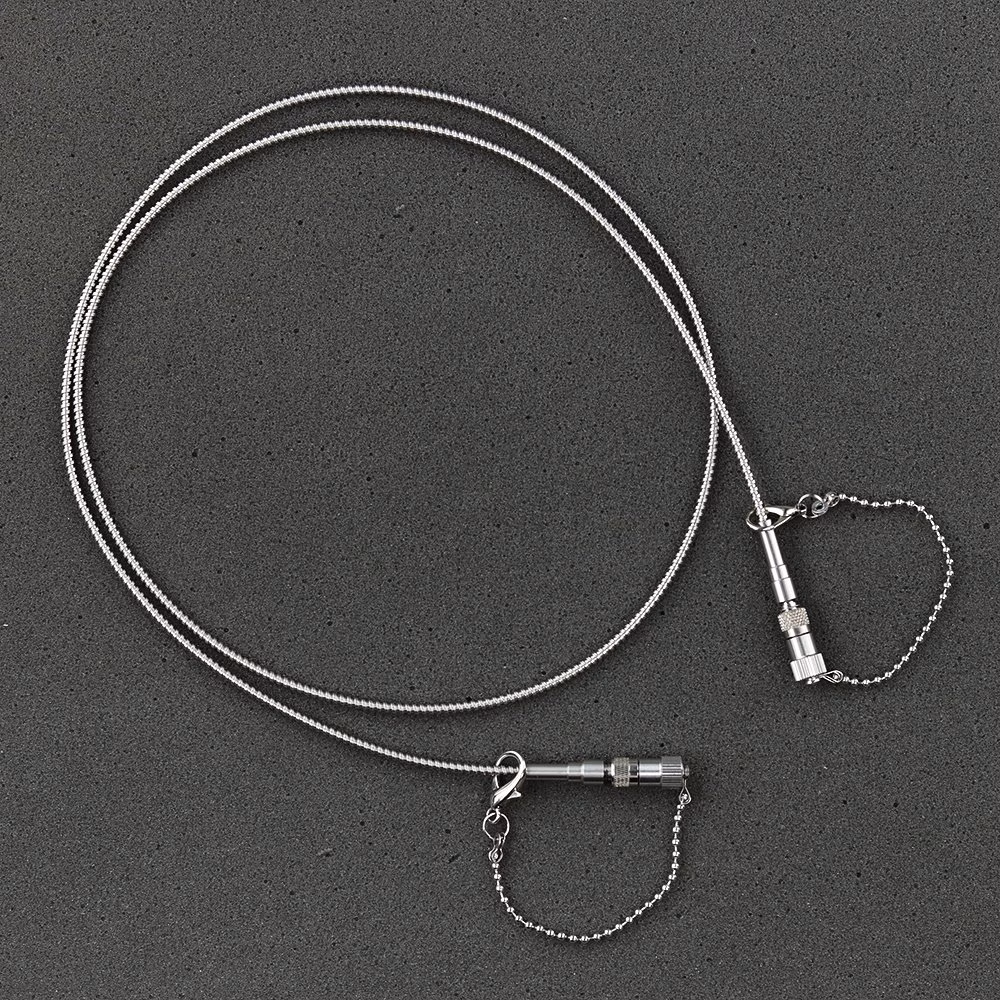

Прочный металлический кожух кабеля обеспечивает защиту от сжимающих нагрузок, повышает прочность на разрыв и увеличивает сопротивляемость к изгибам. Благодаря длине 2 метра, кабель подходит для широкого спектра задач.
Обратите внимание, что высокомощный воздушный разъем без эпоксидного состава содержит подвешенное волокно, которое немного более подвержено повреждению при ударах по сравнению с обычным разъемом SMA. Следует избегать падения на твердые поверхности, а также предотвращать контакт торцевой поверхности с внешними предметами при установке в лазер. По этой причине не рекомендуется чистка разъема восьмеркообразным движением по специализированной тканевой салфетке для волокон. Хотя разъем обычно справляется с передачей мощности >30 Вт в реальных условиях, крайне важно обеспечить достаточно высокую эффективность ввода. На этапе начального позиционирования рекомендуется использовать лазер на пониженной мощности до повышения эффективности ввода.
