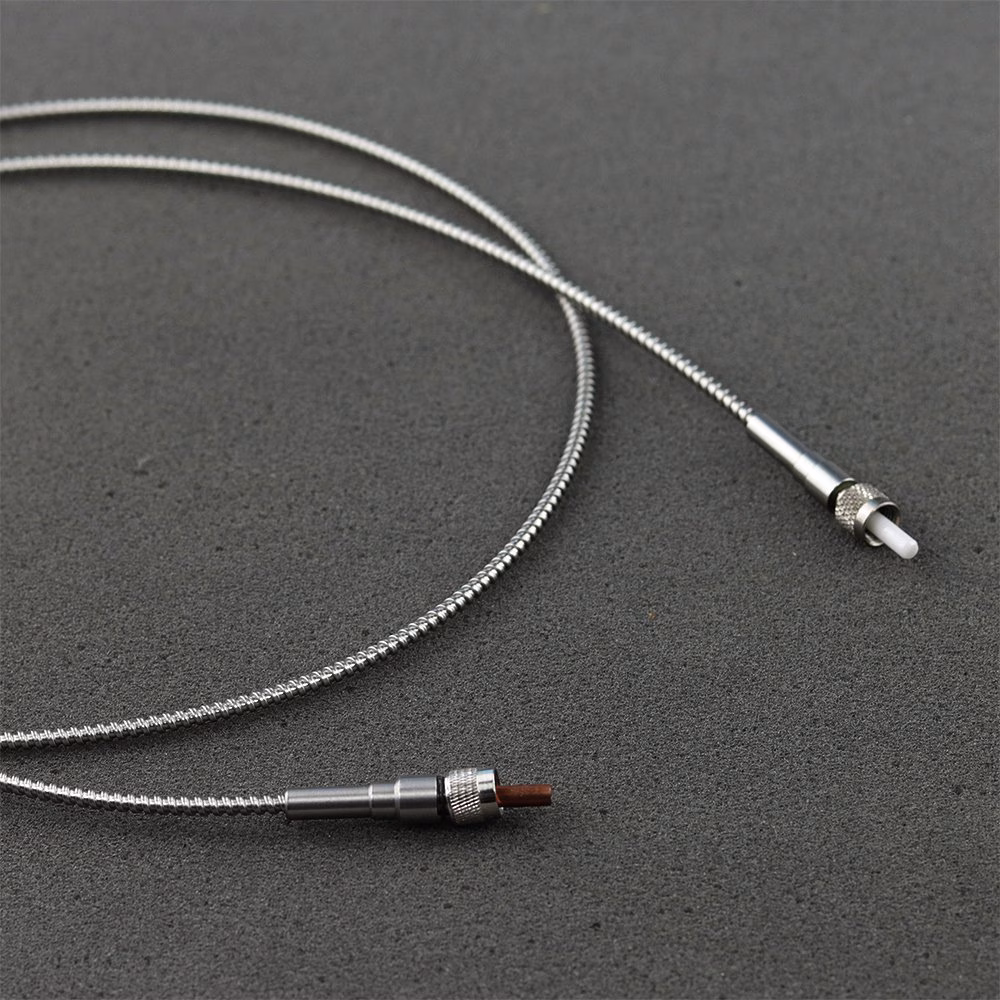

HP-kuitukaapeli 400 μm 0.22 NA SMA VIS-AR -pinnoite
Tässä suuritehoisessa optisessa kuitukaapelissa on 400 μm / 0.22 NA kuitu, SMA-liittimet ja näkyvän alueen heijastuksenestopinnoite (AR). 2 metrin pituudellaan se kykenee käsittelemään yli 30 W tehoja ilman lämpötilan hallintaa ilmarako-SMA-liittimen ansiosta. Kaapelin 400–700 nm aaltoalueen AR-pinnoite vähentää pintojen heijastushäviöitä ja takaa optimaalisen suorituskyvyn.
Tuotteen kuvaus
Tietoa HP-kuitukaapelista 400 μm 0.22 NA SMA VIS-AR -pinnoitteella
Tämä suuritehoinen kuitukaapeli, jossa on 400 μm / 0.22 NA:n korkean OH-pitoisuuden puhdas silikasiska optinen kuituydin, ratkaisee tavanomaisten SMA-liittimien rajoitukset, jotka kestävät vain noin 1 W tehoa. Vain muutaman sadan milliwatin vuoto voi aiheuttaa ferrulissa olevan epoksin kuumenemisen, mikä johtaa nesteytymiseen ja päätypinnan peittymiseen. Tämä aiheuttaa vaimennusta, paikallista kuumenemista ja nopeaa tehon heikkenemistä.

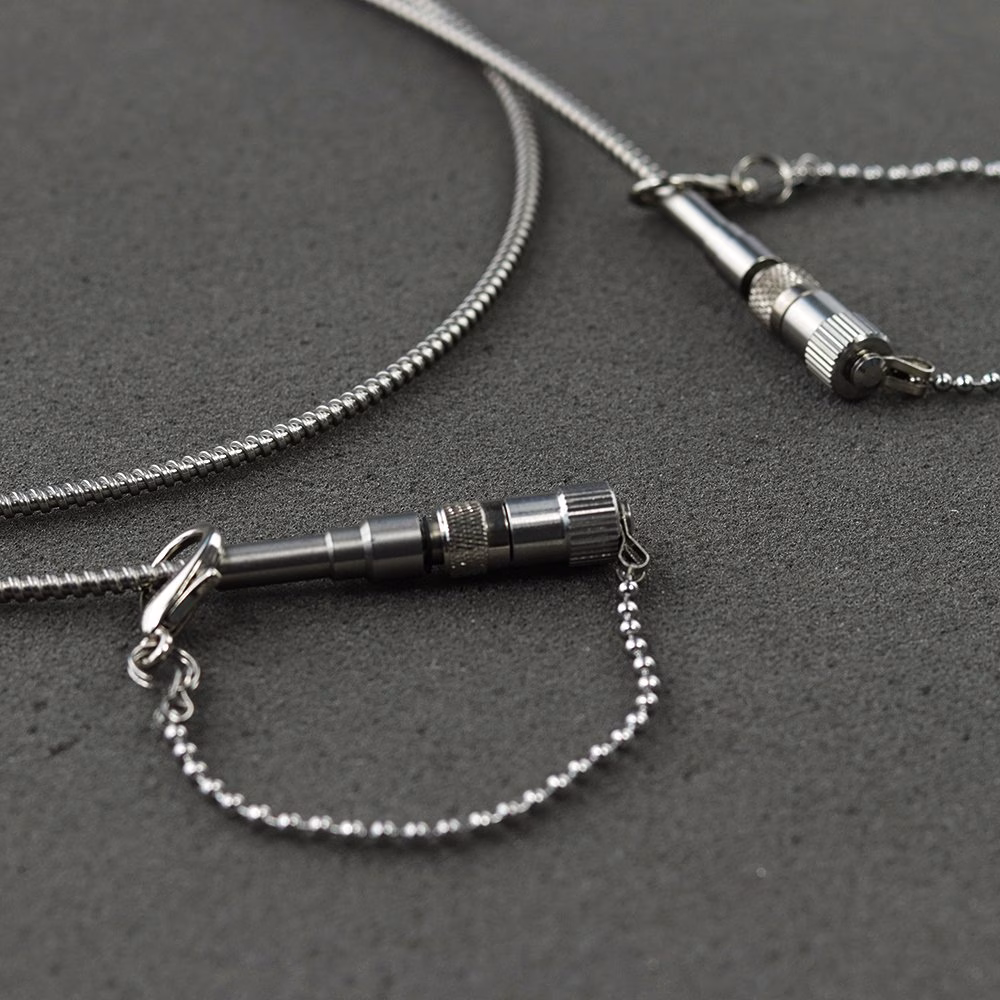

Näiden ongelmien välttämiseksi suuritehoinen kuitukaapelimme käyttää epoksitonta ilmarako-liitintä, jonka sisääntulopäässä on kupariferruli. Tämän rakenteen ansiosta se kestää yli 30 W tehotasoja ja tarjoaa vankan ratkaisun. Kaapeli on varustettu monikerroksisella laajakaistaisella näkyvän alueen heijastuksenestopinnoitteella (AR) 400–700 nm aallonpituusalueella molemmilla puolilla, mikä vähentää tehohäviötä 7 %. AR-pinnoitteen vauriokynnys on >1 MW/cm2.
Lähtöpäässä suuritehoisen kuitupatch-kaapelin SMA-liitin sisältää korkealämpötilaisen epoksin ferrulissa, mahdollistaen suurempien tehotasojen käsittelyn verrattuna perinteisiin SMA-liittimiin. Tämä ominaisuus on eduksi käsiteltäessä takaisin kuituun heijastuvaa valoa. Suosittelemme kuitenkin käyttämään erityisesti valon kytkentään kuituun suunniteltua suuritehoista SMA-liitintä.
Kaapelin kestävä metallivaippa tarjoaa puristuslujuutta, parantaa vetolujuutta ja lisää taivutuskestävyyttä. 2 metrin pituudella se soveltuu laajasti erilaisiin sovelluksiin.
Huomioithan, että suuritehoinen epoksiton ilmarakoliitin sisältää ripustetun kuidun, joka on hieman alttiimpi rikkoutumiselle iskusta verrattuna tavalliseen SMA-liittimeen. Vältä kaapelin pudottamista kovalle pinnalle ja päätypinnan kosketusta ulkopuolisiin pintoihin sen liittämisen yhteydessä laseriin. Tämän vuoksi liittimen puhdistamista erikoiskuitupuhdistuskankaalla kahdeksikko-liikkeellä ei suositella. Vaikka liitin kestääkin yleensä >30 W tehoa käytännössä, on olennaista varmistaa suhteellisen korkea kytkentätehokkuus. Alustavan kohdistuksen aikana suosittelemme käyttämään laserlaitetta alennetulla teholla, kunnes kytkentätehokkuus paranee.
