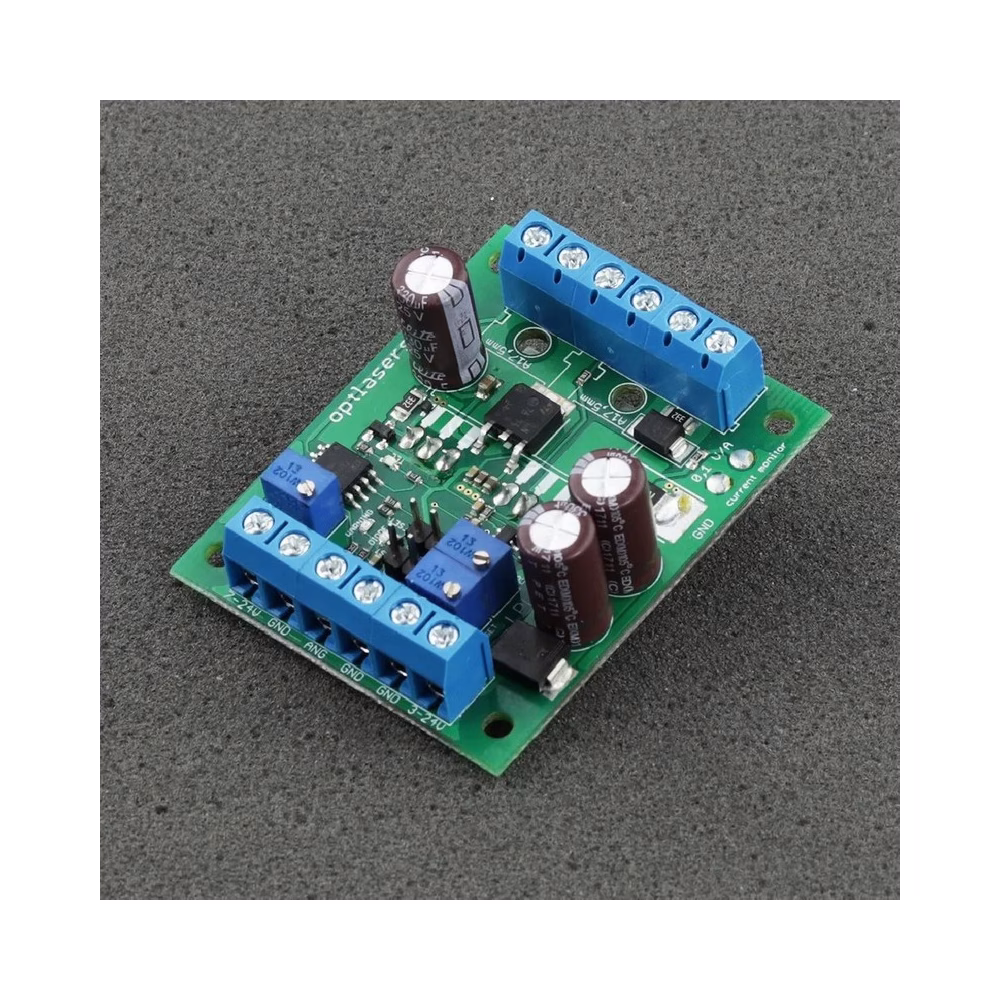

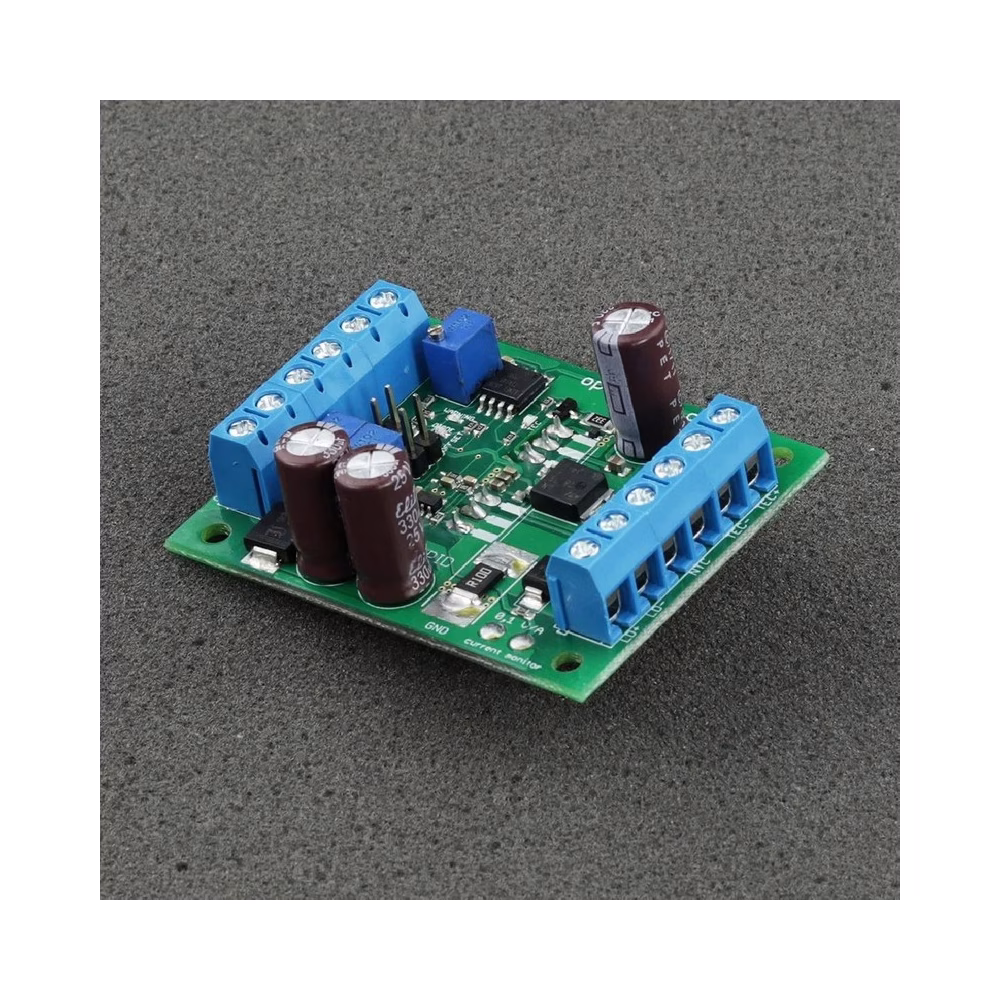

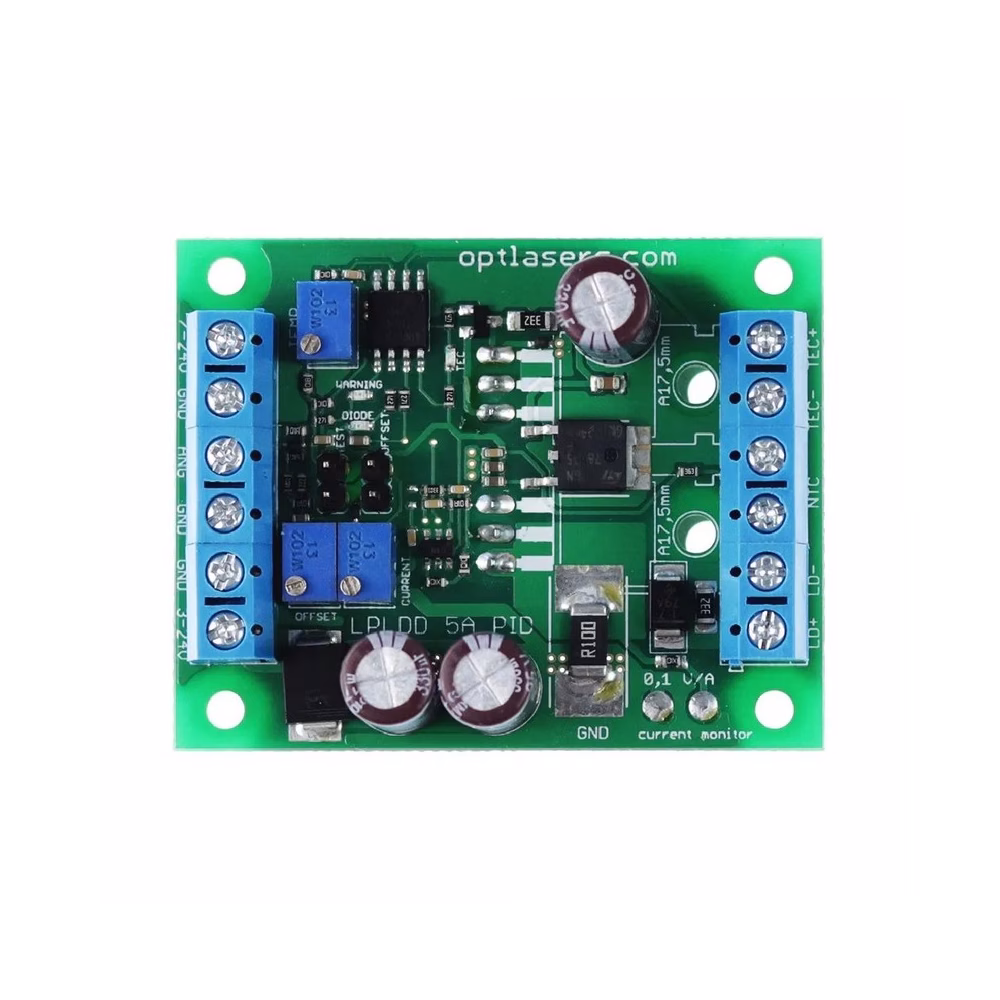

Controlador de Diodo Láser LPLDD-10A-24V-PID

Sobre el Controlador de Diodo Láser LPLDD-10A-24V-PID

El LPLDD-10A-24V-PID es la versión más reciente de nuestro controlador profesional de diodo láser de 10 A, que incorpora un controlador digital de temperatura basado en el algoritmo PID. Diseñado con un factor de forma compacto, se integra fácilmente en dispositivos pequeños, como proyectores láser compactos. A pesar de su reducido tamaño, el controlador puede trabajar con módulos Peltier como 12706, 12708, 07113 y muchos otros que absorben hasta 15 A de corriente.

Es posible alimentar líneas de diodos láser de cualquier longitud de onda con voltajes desde 3 V hasta 24 V. La entrada analógica permite la modulación de la corriente a través de los diodos láser hasta 100 kHz. El controlador está equipado con una salida de monitoreo de corriente, que proporciona un punto de medición conveniente para supervisar el flujo de corriente del diodo. Se incluyen dos potenciómetros para ajustar la corriente máxima del diodo y la corriente de polarización. El tercer potenciómetro permite establecer la temperatura objetivo en un rango de 0 a 40 grados Celsius.

Gracias a la inclusión de un puente de prueba, el controlador puede activarse fácilmente sin una señal analógica externa. Para mejorar la usabilidad, el controlador incorpora diodos indicadores (LEDs) para la habilitación del diodo, el TEC y las señales de advertencia.

Recomendaciones y requisitos

• El voltaje mínimo de entrada del diodo debe ser mayor o igual a 7 V; en otras situaciones, se determina mediante la fórmula:
  Vin = 0,4* I + Vd + 0,6 V
• Vin - voltaje de entrada
• Vd - voltaje de funcionamiento del diodo
• I - corriente de operación
• Extreme cuidado para evitar cortocircuitos entre el + (VCC) de la fuente de alimentación y el -(GND) de la entrada lógica o entrada de monitoreo, ya que esto puede dañar irreversiblemente las pistas del GND lógico.
• La entrada de modulación puede emplearse como entrada TTL con niveles lógicos de 0 V y 5 V, o como entrada analógica. La modulación analógica permite ajustar la potencia de salida usando niveles de voltaje específicos (por ejemplo, 2,5 V para 50% de potencia, 4 V para 80%, etc.). Esta entrada también puede emplearse como entrada PWM. El único requisito es que la frecuencia base de la señal PWM esté en el rango de 5-20 kHz.
• Recomendamos el uso de cables de alimentación con una sección transversal mínima de 0,5 mm2.
• La sección TEC debe conectarse a un voltaje entre 7,5 V y 24 V, aunque no se utilice. El módulo Peltier puede operar únicamente en modo de enfriamiento.
• La refrigeración adecuada de los MOSFET de potencia debe garantizarse sujetándolos a un disipador de calor metálico. Sin refrigeración, los MOSFET pueden dañarse y los diodos láser pueden quemarse.

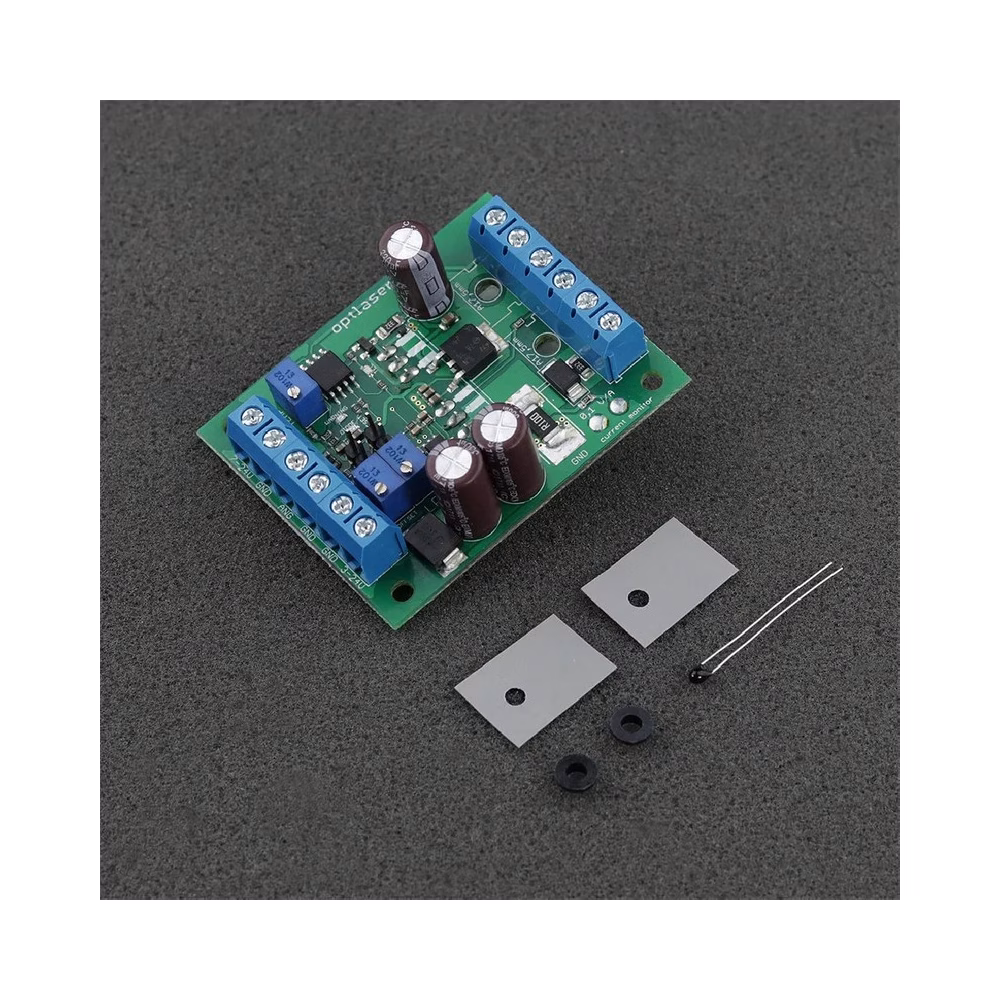

• El/los MOSFET debe/n aislarse del disipador o placa mediante una almohadilla de silicona y una funda plástica. Un cortocircuito entre el MOSFET y el disipador o placa puede dañar el controlador y poner en peligro al diodo láser. Se incluyen almohadillas de silicona adecuadas.

Protección

El circuito de alimentación del diodo láser está protegido contra polaridad inversa mediante un diodo Schottky de alta corriente con bajo voltaje de conducción, protegiendo el diodo láser ante conexiones de voltaje incorrectas y minimizando la pérdida térmica.

Para proteger la entrada analógica, se incorpora un diodo Zener de 5V1 para manejar voltajes superiores a 5 V. Sin embargo, es fundamental evitar el uso de voltajes mayores en esta entrada.

Un microcontrolador asegura el funcionamiento adecuado de todo el sistema. Verifica la conexión con un termistor al inicio. Si no se detecta ningún termistor, el LED de ADVERTENCIA parpadea, pero el controlador sigue funcionando. En caso de pérdida de conexión con el termistor durante la operación normal, el microcontrolador apaga el circuito de suministro del diodo láser, impide cargas adicionales, apaga el LED de DIODO y enciende el LED de ADVERTENCIA. También se deshabilita la línea TEC. Las mismas acciones se aplican si la temperatura del termistor supera los 50 grados Celsius.

El controlador láser incluye una función de arranque suave de 2 segundos, diseñada para proteger los diodos láser de efectos perjudiciales al encender.
