Driver de diodă laser LPLDD-10A-24V-PID

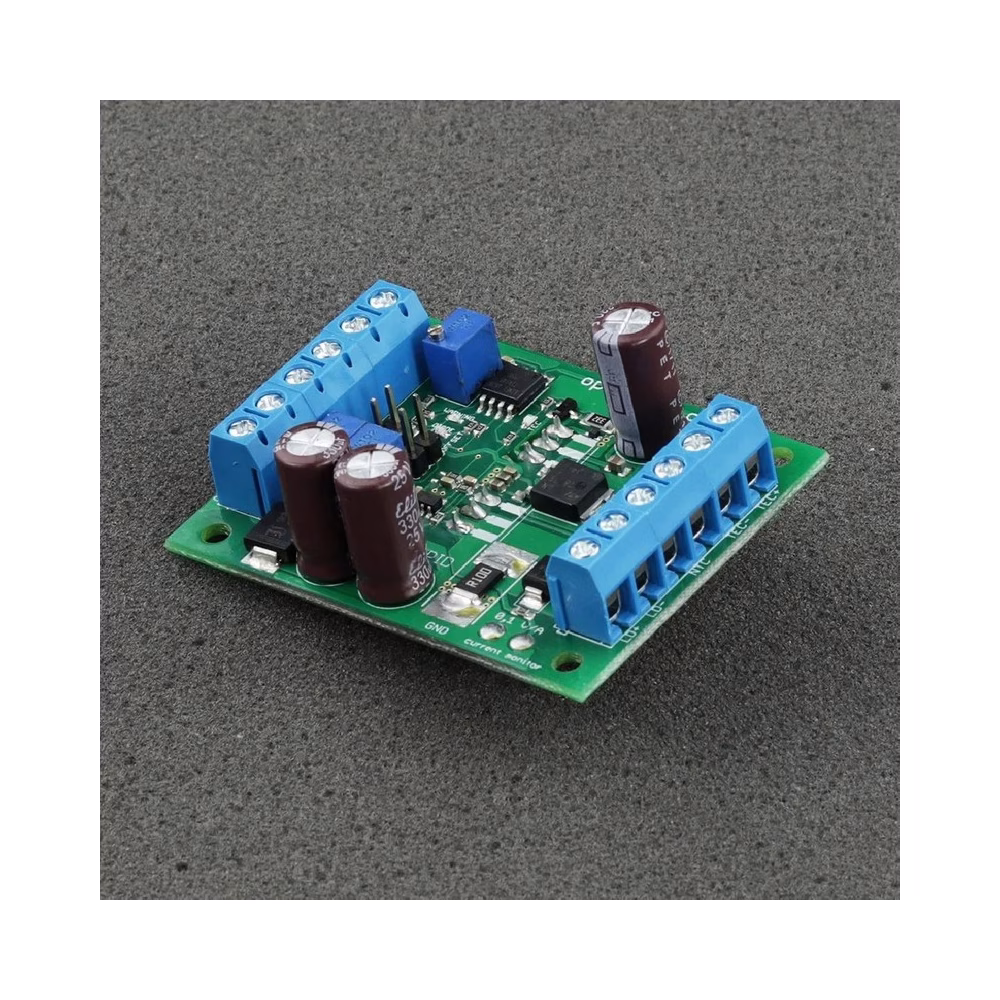

Despre driverul de diodă laser LPLDD-10A-24V-PID

LPLDD-10A-24V-PID reprezintă cea mai nouă versiune a controlerului profesional de diode laser de 10 A, echipat cu un controler digital de temperatură integrat, care utilizează algoritmul PID. Proiectat cu un factor de formă compact, acesta se integrează perfect în dispozitive de mici dimensiuni, precum proiectoare laser compacte. În ciuda dimensiunilor reduse, driverul este capabil să funcționeze cu module Peltier precum 12706, 12708, 07113 și multe altele, care consumă până la 15 A curent.

Liniile de diodă laser de orice lungime de undă pot fi alimentate cu tensiuni de la 3 V până la 24 V. Intrarea analogică permite modularea curentului care trece prin diodele laser până la 100 kHz. Driverul este dotat cu o ieșire pentru monitorizarea curentului, oferind un punct de măsurare convenabil pentru monitorizarea fluxului de curent al diodei. Sunt furnizate două potențiometre pentru reglarea curentului maxim al diodei și a curentului de băias. Al treilea potențiometru este responsabil pentru setarea punctului de referință al temperaturii în intervalul 0 – 40 grade Celsius.

Prin includerea unui jumper de test, driverul poate fi activat cu ușurință fără semnal analogic extern. Pentru a crește funcționalitatea, driverul integrează diode de semnalizare (LED-uri) pentru indicarea activării diodei, TEC și avertizări.

Recomandări și cerințe

• Tensiunea minimă de intrare a diodei trebuie să fie mai mare sau egală cu 7 V; în alte situații, aceasta se determină conform formulei:
  Vin = 0,4* I + Vd + 0.6 V
• Vin - tensiunea de intrare
• Vd - tensiunea de funcționare a diodei
• I - curentul de funcționare
• Evitați cu mare atenție scurtcircuitarea între + (VCC) al sursei de alimentare și - (GND) al intrării logice sau al intrării de monitorizare, deoarece acest lucru poate deteriora iremediabil traseele subțiri de GND logic.
• Intrarea de modulație poate fi utilizată ca intrare TTL cu niveluri logice de 0 V și 5 V sau ca intrare analogică. Modulația analogică permite ajustarea puterii de ieșire folosind niveluri de tensiune specifice (de exemplu, 2,5 V pentru 50% putere de ieșire, 4 V pentru 80% putere de ieșire etc.). Această intrare poate fi utilizată și ca intrare PWM. Singura cerință este ca frecvența de bază a semnalului PWM să fie în intervalul 5-20 kHz.
• Recomandăm utilizarea cablurilor de alimentare cu o secțiune transversală de cel puțin 0,5 mm2.
• Secțiunea TEC trebuie conectată la o tensiune în intervalul 7,5 V - 24 V, chiar dacă nu este folosită. Modulul Peltier poate funcționa doar în mod de răcire.
• Răcirea corespunzătoare a tranzistoarelor MOSFET de putere trebuie asigurată prin fixarea acestora pe un radiator metalic. Fără răcire, MOSFET-urile pot fi deteriorate și diodele laser pot fi avariate.
• MOSFET-ul/MOSFET-urile trebuie izolate de radiator/placă cu o placă de silicon precum și cu un manșon de plastic. Un scurtcircuit între MOSFET și radiator/placă poate deteriora driverul și poate fi periculos pentru dioda laser. Plăcile de silicon adecvate sunt incluse.

Protecție

Circuitul de alimentare a diodei laser este protejat împotriva polarității inversate cu ajutorul unei diode Schottky de curent mare, cu cădere de tensiune directă redusă, protejând dioda laser împotriva conexiunilor de tensiune incorecte și minimizând pierderile de căldură.

Pentru protejarea intrării analogice, este inclusă o diodă Zener 5V1 care gestionează tensiuni ce depășesc 5 V. Totuși, este esențial să se evite utilizarea unor tensiuni mai mari la această intrare.

Un microcontroler asigură funcționarea corectă a întregului sistem. Acesta verifică conexiunea cu un termistor la pornire. Dacă nu este detectat niciun termistor, LED-ul de AVERTIZARE clipește, dar driverul continuă să funcționeze. În cazul pierderii conexiunii cu termistorul în timpul funcționării normale, microcontrolerul oprește circuitul de alimentare al diodei laser, previne suprasarcina ulterioară, dezactivează LED-ul DIODE și activează LED-ul AVERTIZARE. Linia TEC este, de asemenea, dezactivată. Aceleași acțiuni sunt aplicate atunci când temperatura termistorului depășește 50 de grade Celsius.

Controlerul de laser include o funcție de pornire lină (soft-start) de 2s, destinată protejării diodelor laser împotriva efectelor dăunătoare la pornire.
