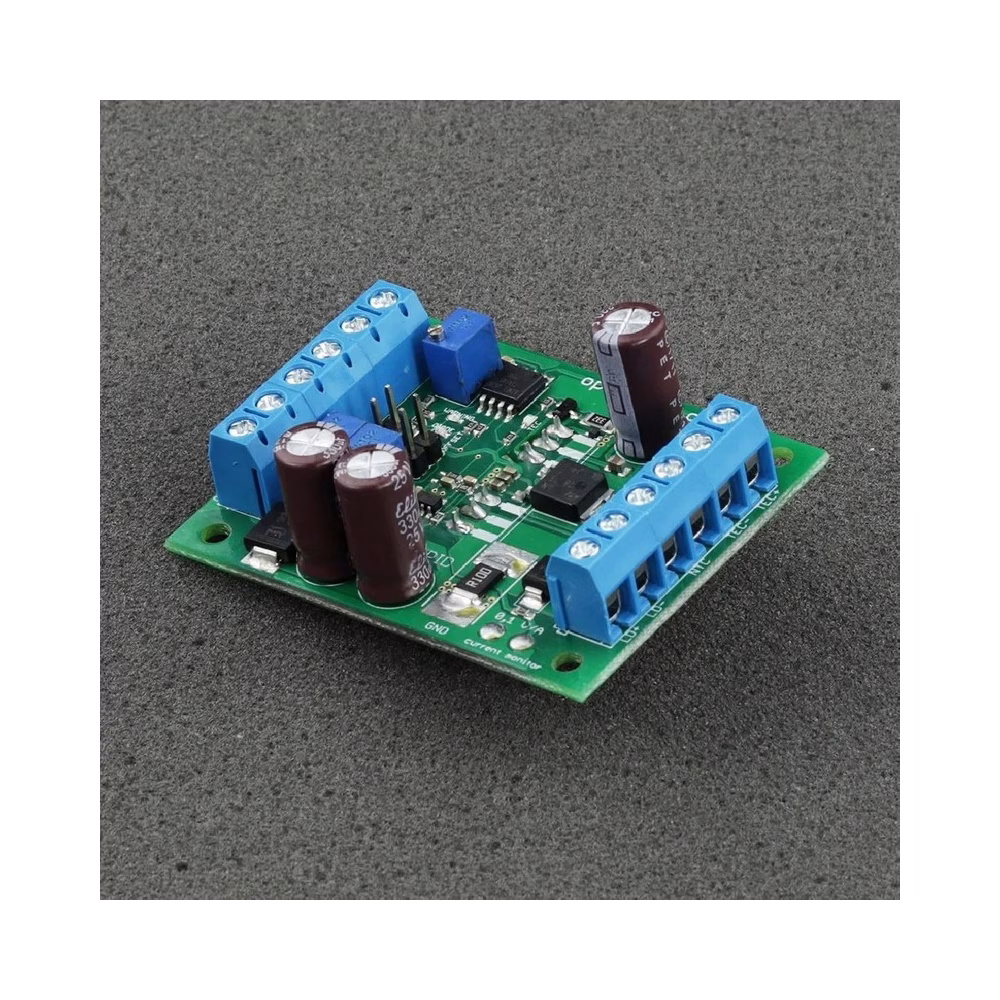

LPLDD-10A-24V-PID Laserdiode-driver
Enkanals 10 A, 3–24 V laserdiode-driver med digital temperaturregulatorkrets. Temperaturregulatoren benytter PID-algoritme for presis vedlikehold av ønsket temperatur.
Tilgjengelig for bestilling på forespørsel
Last ned
Produktbeskrivelse
Om LPLDD-10A-24V-PID Laserdiode-driver
LPLDD-10A-24V-PID er den nyeste versjonen av vår profesjonelle 10 A laserdiode-kontroller med innebygd digital temperaturregulator som benytter PID-algoritmen. Utformet med et kompakt format integreres den sømløst i små enheter som kompakte laserprojektorer. Til tross for sin lille størrelse, kan driveren arbeide med Peltier-elementer som 12706, 12708, 07113 og mange andre som trekker opptil 15 A strøm.
Laserdiodelinjer med hvilken som helst bølgelengde kan drives med spenninger fra 3 V opptil 24 V. Analogt inngangssignal gir mulighet for modulasjon av strømmen gjennom laserdiodene på opptil 100 kHz. Driveren er utstyrt med strømovervåkingsutgang, som gir et praktisk målepunkt for overvåking av diode-strøm. To potensiometre er tilgjengelig for å justere maksimal diodestrøm og forspenningsstrøm. Det tredje potensiometeret setter ønsket temperaturverdi i området 0 – 40 grader Celsius.
Med testbøyle kan driveren aktiveres uten ekstern analog signal. For å forbedre brukervennligheten, er driveren utstyrt med signaldioder (LED-er) for diodeaktivering, TEC, og advarselsindikasjon.
Anbefalinger og krav
- Minste inngangsspenning for diode bør være lik eller høyere enn 7 V, i andre tilfeller angitt ved formelen:
Vin = 0,4* I + Vd + 0,6 V - Vin - inngangsspenning
- Vd - diodens arbeidsspenning
- I - driftsstrøm
- Vær svært forsiktig for å unngå kortslutning mellom + (VCC) på strømforsyningen og -(GND) på logikk-inngangen eller monitor-inngangen, da dette kan forårsake irreversibel skade på de tynne GND-banenene til logikken.
- Modulasjonsinngangen kan benyttes som TTL-inngang med logikknivåer 0 V og 5 V, eller som analog inngang. Analog modulasjon gjør det mulig å regulere utgangseffekten ved bruk av bestemte spenningsnivåer (f.eks. 2,5 V for 50 % utgangseffekt, 4 V for 80 % utgangseffekt, osv.). Denne inngangen kan også benyttes som PWM-inngang. Det eneste kravet er at grunnfrekvensen til PWM-signalet er mellom 5–20 kHz.
- Vi anbefaler bruk av strømkabler med tverrsnitt på minst 0,5 mm2.
- TEC-delen skal tilkoples spenning i området 7,5 V – 24 V, selv om den ikke brukes. Peltier-modulen kan kun operere i kjølemodus.
- Korrekt kjøling av effekt-MOSFET-ene skal sikres ved å montere dem på en metallkjøleribbe. Uten tilstrekkelig kjøling kan MOSFET-ene bli ødelagt og laserdioder kan bli skadet.
- MOSFET/MOSFET-er må isoleres fra kjøleribben/platen med en silikonmatte samt plasthylse. Kortslutning mellom MOSFET og kjøleribbe/plate kan skade driveren og være farlig for laserdioden. Egnede silikonmatter er inkludert.
Beskyttelse
Laserdiodens effektkrets er beskyttet mot reversert polaritet ved bruk av en høystrøm Schottky-diode med lav fremspenningsfall, som beskytter laserdioden mot feil spenningskobling og minimerer varmetap.
For å beskytte den analoge inngangen er en 5V1 Zener-diode inkludert for å håndtere spenninger over 5 V. Det er imidlertid viktig å unngå bruk av høyere spenninger på denne inngangen.
En mikrokontroller sikrer korrekt drift av hele systemet. Den kontrollerer tilkobling til termistor ved oppstart. Hvis ingen termistor detekteres, blinker ADVARSEL LED, men driveren fortsetter å virke. Ved tap av termistortilkobling under normal drift, deaktiverer mikrokontrolleren strømforsyningen til laserdiodekretsen, forhindrer ytterligere belastning, slår av DIODE-LED-en og aktiverer ADVARSEL-LED-en. TEC-linjen deaktiveres også. De samme tiltakene iverksettes dersom termistortemperaturen overstiger 50 grader Celsius.
Laserkontrolleren har en 2 s soft-start-funksjon som beskytter laserdioder mot skadelige innkoblingseffekter.
