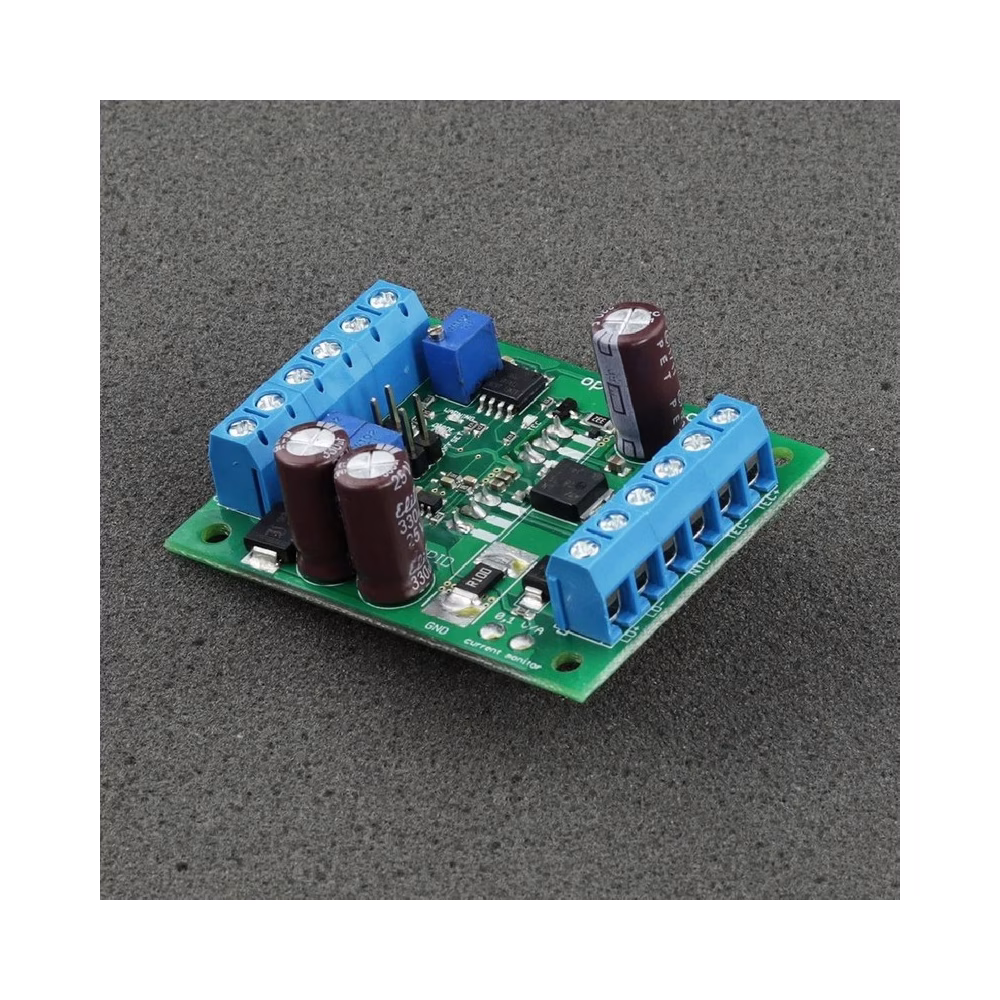

Драйвер лазерного диода LPLDD-10A-24V-PID

О LPLDD-10A-24V-PID - Драйвере Лазерного Диода

LPLDD-10A-24V-PID представляет собой новейшую версию нашего профессионального контроллера лазерного диода на 10 А с встроенным цифровым температурным контроллером, использующим PID-алгоритм регулирования. Драйвер выполнен в компактном корпусе, что обеспечивает его легкую интеграцию в малогабаритные устройства, например, компактные лазерные проекторы. Несмотря на небольшие размеры, драйвер способен работать с элементами Пельтье, такими как 12706, 12708, 07113 и многими другими, с током до 15 А.

Лазерные диоды любой длины волны могут питаться при напряжении от 3 В до 24 В. Аналоговый вход позволяет модулировать ток, проходящий через лазерные диоды, с частотой до 100 кГц. Драйвер оснащен выходом для мониторинга тока, что обеспечивает удобную точку измерения для контроля тока через диод. Для регулировки максимального тока и тока смещения лазерного диода предусмотрено два потенциометра. Третий потенциометр отвечает за установку заданной температуры в диапазоне от 0 до 40 градусов Цельсия.

Встроенный тестовый джампер позволяет легко активировать драйвер без подачи внешнего аналогового сигнала. Для повышения удобства эксплуатации в драйвере реализованы сигнальные светодиоды для индикации включения диода, работы термоэлектрического охладителя (TEC) и наличия предупреждающих сообщений.

Рекомендации и требования

• Минимальное входное напряжение для диода должно быть не менее 7 В, в других случаях определяется по формуле:
  Vin = 0,4* I + Vd + 0.6 В
• Vin - входное напряжение
• Vd - рабочее напряжение диода
• I - рабочий ток
• Необходимо уделять особое внимание предотвращению коротких замыканий между + (VCC) источника питания и - (GND) логического входа или входа мониторинга, так как это может привести к необратимому повреждению тонких дорожек логической земли GND.
• Вход модуляции может использоваться как TTL-вход с логическими уровнями 0 В и 5 В, либо как аналоговый вход. Аналоговая модуляция позволяет регулировать выходную мощность с помощью определенных уровней напряжения (например, 2,5 В для 50% мощности, 4 В для 80% мощности и т.д.). Этот вход также может использоваться в качестве входа для ШИМ-сигнала. Единственным требованием является базовая частота ШИМ-сигнала в диапазоне от 5 до 20 кГц.
• Рекомендуется использовать силовые кабели с сечением не менее 0,5 мм2.
• Блок TEC должен быть подключен к источнику напряжения в диапазоне 7,5 В – 24 В, даже если не используется. Модуль Пельтье может работать только в режиме охлаждения.
• Необходимо обеспечить эффективное охлаждение мощных MOSFET, закрепив их на металлическом радиаторе. При отсутствии охлаждения возможен перегрев и повреждение MOSFET, а также выход из строя лазерных диодов.
• MOSFET/ы должны быть изолированы от радиатора/платы с помощью силиконовой прокладки и пластиковой втулки. Короткое замыкание между MOSFET и радиатором/платой может повредить драйвер и создать опасность для лазерного диода. Соответствующие силиконовые прокладки входят в комплект.

Защита

Цепь питания лазерного диода защищена от переполюсовки с помощью мощного диода Шоттки с низким прямым падением напряжения, что предотвращает ошибочные подключения напряжения и минимизирует тепловые потери.

Для защиты аналогового входа реализован стабилитрон на 5V1, который препятствует попаданию на вход напряжений выше 5 В. Не допускается использование более высоких напряжений на этом входе.

За корректную работу всей системы отвечает микроконтроллер. При включении он проверяет подключение термистора. В случае его отсутствия индикатор WARNING мигает, но драйвер продолжает работу. Если связь с термистором утрачена в процессе работы, микроконтроллер отключает цепь питания лазерного диода, предотвращает дальнейшую нагрузку, гасит светодиод DIODE и включает индикатор WARNING. Линия TEC также отключается. Аналогичные действия предпринимаются, если температура термистора превышает 50 градусов Цельсия.

Лазерный контроллер оснащен функцией плавного включения (soft-start) продолжительностью 2 с, предотвращающей вредные эффекты при включении лазерных диодов.
