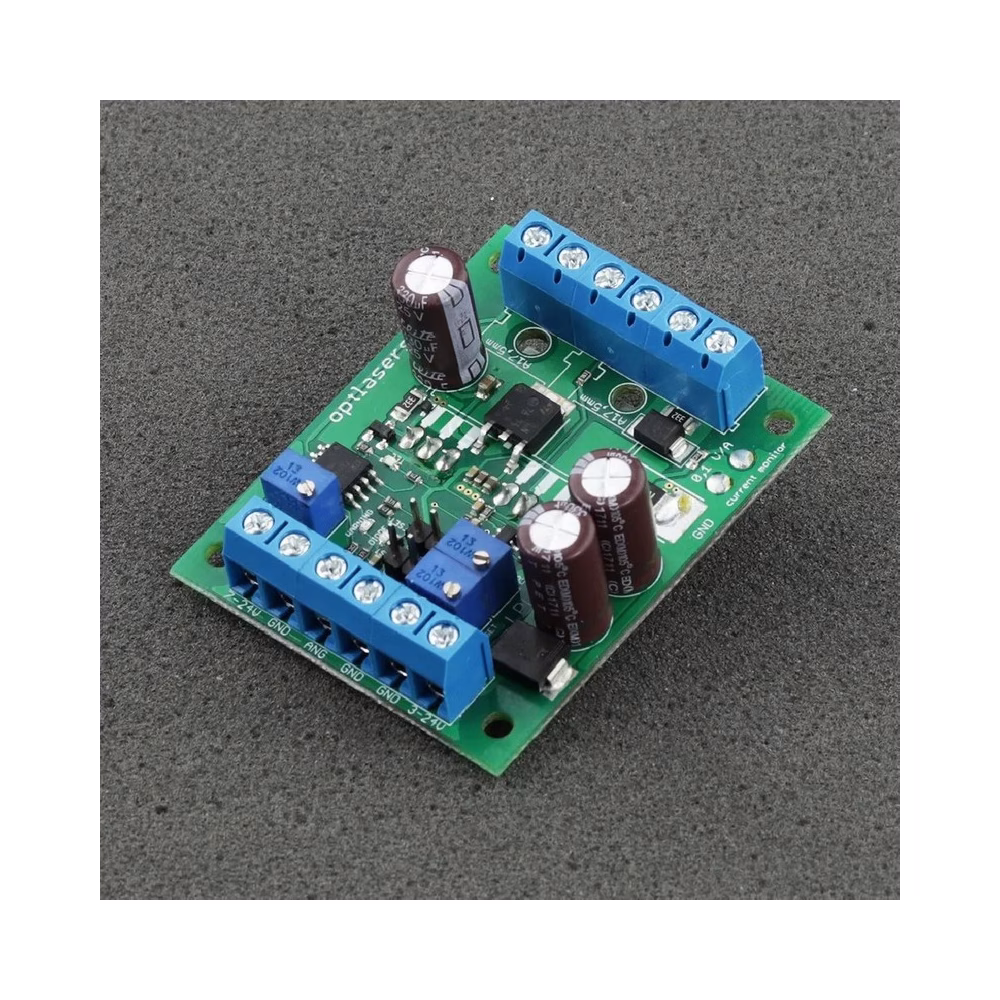

LPLDD-10A-24V-PID lézerdióda meghajtó

A LPLDD-10A-24V-PID lézerdióda meghajtóról

A LPLDD-10A-24V-PID a professzionális 10 A-es lézerdióda vezérlőnk legújabb változata, beépített digitális hőmérséklet-szabályozóval, amely PID algoritmust használ. Kompakt kialakításának köszönhetően zökkenőmentesen integrálható kis méretű eszközökbe, például kompakt lézerprojektorokba. Kis mérete ellenére a meghajtó képes akár 15 A áramfelvételű Peltier modulok – mint például a 12706, 12708, 07113 és sok más – működtetésére.

Bármilyen hullámhosszúságú lézerdiódák sorai táplálhatók 3 V-tól 24 V-ig terjedő feszültségekkel. Az analóg bemenet lehetővé teszi a lézerdiódákon átfolyó áram akár 100 kHz-ig történő modulálását. A meghajtó rendelkezik árammonitor kimenettel, amely kényelmes mérési pontot biztosít a dióda áramának ellenőrzésére. Két potenciométer szolgál a maximális dióda áram és a bias áram beállítására. A harmadik potenciométer a beállított hőmérséklet meghatározásáért felelős, 0–40 Celsius-fok között.

Teszthelyes jumper beépítésének köszönhetően a meghajtó külső analóg jel nélkül is könnyen aktiválható. A használhatóság növelése érdekében a meghajtó jelző diódákat (LED-eket) tartalmaz a dióda engedélyezése, a TEC és a figyelmeztetések jelzésére.

Ajánlások és követelmények

• A minimális dióda bemeneti feszültsége legyen nagyobb vagy egyenlő, mint 7 V; más esetekben az alábbi képlettel számolandó:
  Vin = 0,4* I + Vd + 0,6 V
• Vin - bemeneti feszültség
• Vd - dióda működési feszültség
• I - üzemi áram
• Különös gondossággal kerülje el a rövidzárlatot a tápegység + (VCC) és a logikai bemenet vagy monitor bemenet – (GND) között, mivel ez visszafordíthatatlanul károsíthatja a vékony logikai GND áramköröket.
• A modulációs bemenet TTL bemenetként használható 0 V és 5 V logikai szintekkel, vagy analóg bemenetként. Az analóg moduláció lehetővé teszi a kimeneti teljesítmény feszültségszintekkel való beállítását (pl. 2,5 V 50% kimeneti teljesítményhez, 4 V 80% kimeneti teljesítményhez stb.). Ez a bemenet PWM bemenetként is használható. Az egyetlen követelmény, hogy a PWM jel alapfrekvenciája 5-20 kHz tartományban legyen.
• Javasoljuk legalább 0,5 mm2 keresztmetszetű tápkábelek alkalmazását.
• A TEC részt 7,5 V – 24 V közötti feszültségről kell táplálni, még abban az esetben is, ha nem használja. A Peltier modul kizárólag hűtési üzemmódban működtethető.
• A teljesítmény-MOSFET-ek megfelelő hűtését biztosítani kell, a fém hűtőbordára való felcsavarozással. Hűtés hiányában a MOSFET-ek megsérülhetnek, a lézerdiódák kiéghetnek.
• A MOSFET/MOSFET-eket szilikonpárnával, valamint műanyaghüvellyel kell elszigetelni a hűtőbordától/lemezről. Rövidzárlat a MOSFET és a hűtőborda/lemez között meghibásodáshoz vezethet, és veszélyes lehet a lézerdiódára nézve. A megfelelő szilikonpárnák mellékelve vannak.

Védelem

A lézerdióda tápköre fordított polaritás ellen egy alacsony nyitófeszültségű, nagy áramú Schottky diódával van védve, amely minimalizálja a hőveszteséget, miközben megóvja a lézerdiódát a helytelen feszültségkapcsolástól.

Az analóg bemenet védelme érdekében egy 5V1 Zener dióda van beépítve, amely kezeli az 5 V-ot meghaladó feszültségeket. Azonban elengedhetetlen, hogy ennél magasabb feszültséget ne használjon ezen a bemeneten.

Egy mikrokontroller biztosítja a teljes rendszer megfelelő működését. Induláskor ellenőrzi a termisztor csatlakozását. Ha nem érzékelhető termisztor, a WARNING LED villog, de a meghajtó tovább működik. Amennyiben a termisztor összeköttetése a működés közben szakad meg, a mikrokontroller lekapcsolja a lézerdióda tápkörét, megakadályozza a további terhelést, lekapcsolja a DIODE LED-et és aktiválja a WARNING LED-et. A TEC áramkör is letiltásra kerül. Ugyanezek az intézkedések történnek, ha a termisztor által mért hőmérséklet meghaladja az 50 °C-ot.

A lézervezérlő tartalmaz egy 2 másodperces soft-start funkciót, amely a lézerdiódák kapcsolási tranziens elleni védelmét szolgálja.
