Controlador de Diodo Láser LPLDD-0,5A-35V-TP-H
El LPLDD-0,5A-35V-TP-H Controlador de Diodo Láser es un controlador versátil y de alto rendimiento compatible con tensiones de entrada desde 7,5V hasta 35V, incluyendo 12V y 24V. Soporta una corriente máxima de 10A y frecuencias de modulación de hasta 100 kHz. Este controlador es compatible con una amplia gama de diodos láser y ofrece opciones de modulación flexibles, incluyendo modos TTL, analógico y combinado. La versión -H incorpora un disipador térmico adicional para mejorar la refrigeración y facilitar la instalación, garantizando un rendimiento y durabilidad óptimos.
- Leer reseñas (1)
Descargar
Descuentos por volumen
| Cantidad | Precio | Descuento | Usted ahorra |
|---|---|---|---|
| 2 | $89.10 | $9.90 | Hasta $19.80 |
| 5 | $84.15 | $14.85 | Hasta $74.25 |
| 25 | $79.20 | $19.80 | Hasta $495.00 |
| 50 | $59.40 | $39.60 | Hasta $1,980.00 |
| 100 | $54.45 | $44.55 | Hasta $4,455.00 |
Descripción del producto
El LPLDD-0,5A-35V-TP-H Controlador de Diodo Láser es una solución versátil y de alto rendimiento diseñada para funcionar con voltajes de entrada que van desde 7,5V hasta 35V, incluyendo 12V y 24V. Este avanzado controlador para diodos láser es una nueva iteración de nuestra línea de productos, ahora equipado con protección térmica para asegurar un funcionamiento óptimo y salvaguardar el diodo láser contra el sobrecalentamiento. Con una capacidad máxima de corriente de hasta 0,5A, el controlador puede modular la corriente que circula por el diodo a frecuencias de hasta 100 kHz.
El controlador LPLDD-0,5A-35V-TP es compatible con diodos láser en longitudes de onda como 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm y 980 nm, cubriendo una amplia gama de opciones disponibles.
Adicionalmente, este controlador ofrece opciones de modulación flexibles, permitiendo al usuario seleccionar entre modos de modulación por señal TTL, analógica o combinada.

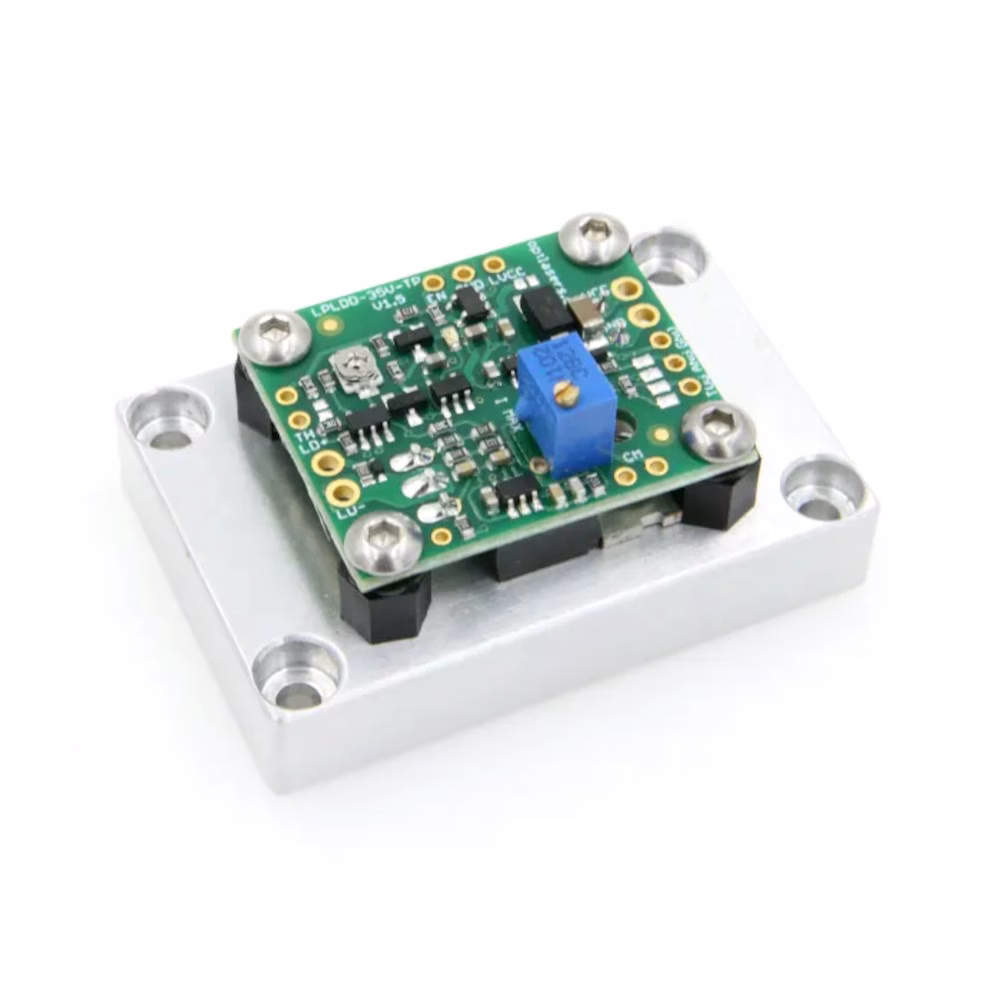

La versión -H de este controlador incorpora un disipador térmico adicional, facilitando una instalación más sencilla y una refrigeración mejorada, lo que contribuye aún más a la longevidad y estabilidad del controlador durante la operación.
Características:
- Amplio rango de voltaje de entrada
- Múltiples opciones de control, incluyendo proporcional, PWM y combinación de ambos
- Excelente relación señal-ruido
- Ancho de banda elevado
- Tiempo de subida y caída corto
- Múltiples opciones de salida de corriente
Versiones de corriente de salida:
| Versión | Voltaje de alimentación[1] | Relación de medición de corriente | Ancho de banda -3 dB [kHz] | Tiempo de subida/caída [ns] | Ruido [mApp] |
| 0,5A | 3,3 - 35V | 1V/A | 700 | <1us | <0,1% |
| 1,5A | 3,3 - 35V | 300mV/A | 700 | <1us | <0,1% |
| 5A | 3,3 - 35V | 100mV/A | 700 | <1us | <0,1% |
| 10A | 3,3 - 24V | 20mV/A | 400 | <1us | <0,2% |
[1] La alimentación lógica debe estar en el rango de 7,5V – 35V
Fuente de alimentación
Cuando se alimentan tanto el diodo láser como el controlador desde una sola fuente de energía en el rango de 7,5 - 35V CC, el jumper LD VCC debe estar conectado.
En caso de alimentar un diodo con bajo voltaje, es decir 3 V, se deben usar dos fuentes de alimentación y el jumper VLD debe desconectarse.
El controlador debe alimentarse con un voltaje en el rango de 7,5 - 35 V CC y el diodo láser debe conectarse a la fuente de alimentación en el rango de 3,3 V - 35 V CC
Esta función permite alimentar el diodo láser con bajo voltaje, por lo tanto, se reduce la disipación de potencia generada por el controlador.
Entradas de modulación
Las entradas de modulación aceptan señales de 0-5V
La modulación analógica implica que utilizando 2,5 V en la entrada ANG se obtiene el 50% de la potencia de salida, de manera análoga, con 4 V se obtiene el 80% de la potencia de salida, etc.
La entrada Toggle puede ser utilizada como PWM. Esto significa que usando un ciclo útil del 50 %, se obtiene el 50% de la potencia de salida.
La entrada de modulación del controlador está protegida por un diodo Zener 5V1. Sin embargo, no debe utilizarse un voltaje de modulación mayor a 5 V.
Protección térmica
El controlador dispone de un sistema de protección térmica que protege el diodo láser contra el sobrecalentamiento.
El sistema de protección térmica está diseñado para funcionar con un termistor NTC 10kΩ, β=3950.
La temperatura a la que opera la protección puede ajustarse en el rango de 10 - 50 °C mediante un trimmer.
Prueba Ejemplar
La prueba se realizó utilizando:
- Controlador LPLDD-5A-35V-TP
- Diodo de silicio de 6 W (a 5A )
- Diodo soldado directamente al controlador
- Voltaje de entrada de 4 V (10kHz @ 5% ciclo útil)
