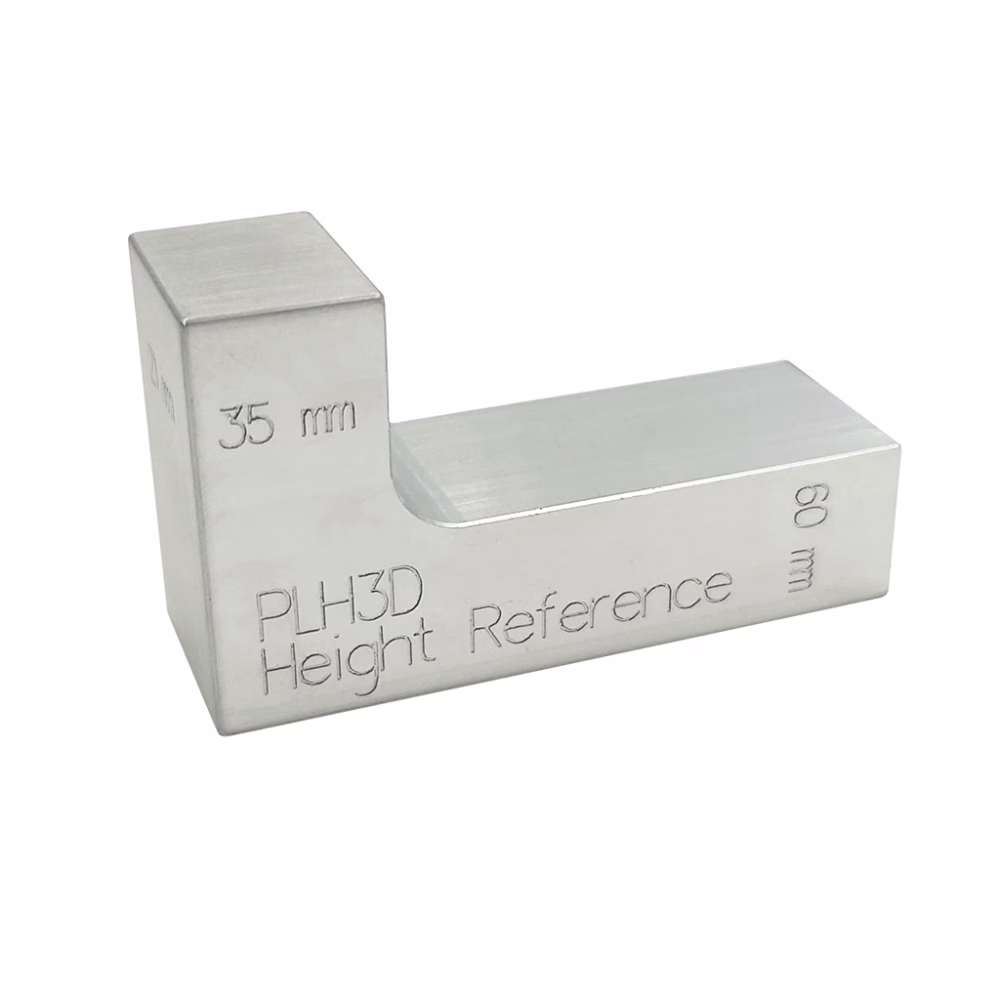

PLH3D Höhenreferenz-Tool

Das PLH3D Height Reference Tool (HRT) wird verwendet, um einen Laserkopf der PLH3D-Serie zunächst auf seinen nominalen Arbeitsabstand einzustellen. Je nach Lasermodell kann das HRT verwendet werden, um einen Abstand von 60, 35 oder 21 mm (2,362, 1,377 oder 0,827 Zoll) von der Arbeitsebene einzustellen.

So verwenden Sie das Höhenreferenzwerkzeug:

• Montieren Sie den Laserkopf auf Ihrer CNC-Maschine.
• Legen Sie das HRT auf das zu bearbeitende Material und senken Sie den Laserkopf ab, bis er sich leicht über der oberen Fläche des HRT befindet.
• Wenn Sie sich in unmittelbarer Nähe des HRT befinden, senken Sie den Laser um 0,5 mm ab, um eine sorgfältige Einstellung zu gewährleisten und das Risiko einer Quetschung des HRT und des Materials zu vermeiden.
• Montieren Sie den Laserkopf auf Ihrer CNC-Maschine.

Was ist der Unterschied zwischen einem kürzeren und einem längeren Arbeitsabstand?

• Ein kürzerer Arbeitsabstand für eine bestimmte Linse führt zu einem kleineren Strahlfleck (engerer Fokus) und damit zu einer höheren Leistungsdichte. Er wird häufig für Gravuren mit höherer Auflösung, für höhere Geschwindigkeiten, für das Schneiden von Materialien, die beides sind, oder immer dann verwendet, wenn eine höhere Leistungsdichte gewünscht wird. Allerdings wird der Strahl bei einem engeren Fokus auch schneller konvergieren und divergieren, so dass er nicht immer zum Schneiden aller Materialien empfohlen wird.
• Ein größerer Arbeitsabstand führt zu einem größeren Strahlfleck und damit zu einer geringeren Leistungsdichte. Er wird in der Regel bevorzugt, wenn eine breitere Linie graviert werden soll, wenn wegen der geringeren Konvergenz und Divergenz ein dickeres Material geschnitten werden soll oder wenn ein großer Abstand zwischen dem Laserkopf und der Ebene des zu gravierenden Objekts erforderlich ist. Für die Einstellung des Arbeitsabstandes der häufig gewählten High-Resolution Mounted Triplet Lens für die PLH3D-Serie empfehlen wir das Zubehör PLH3D-Series Focus Adjuster.
