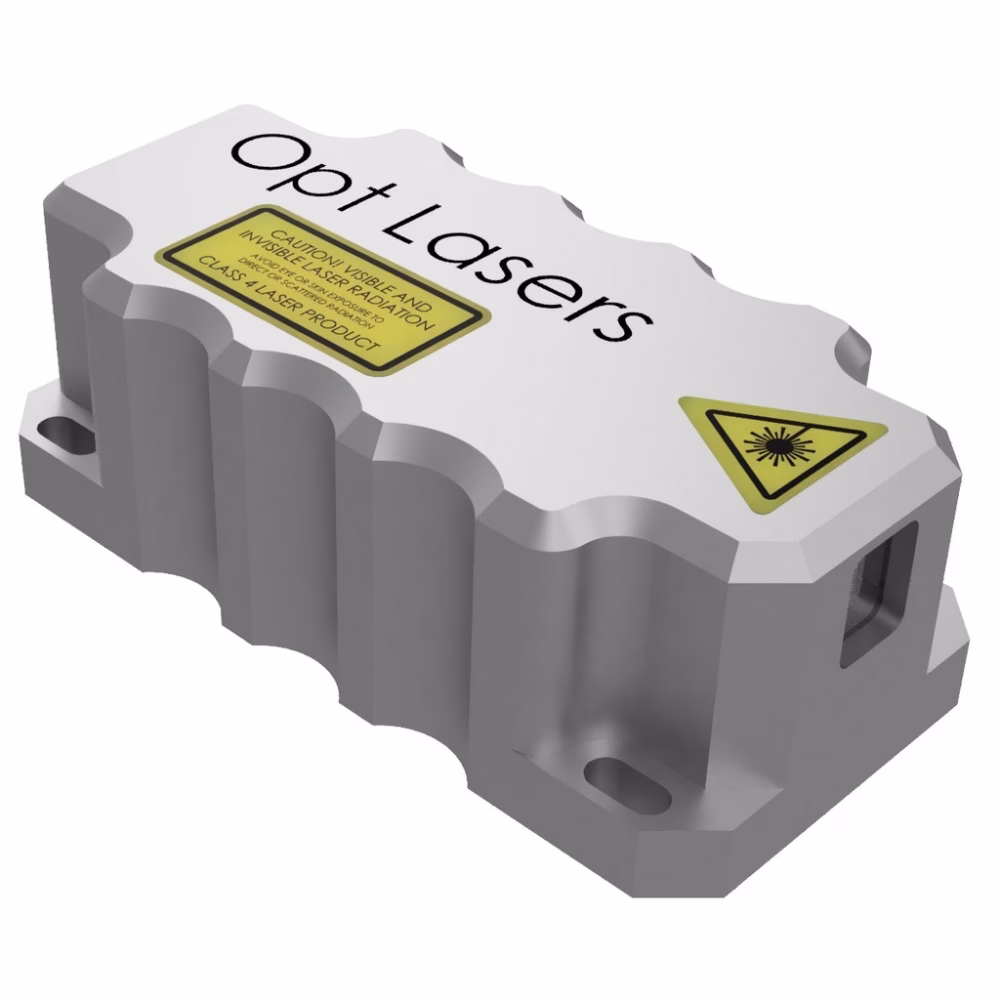

1100mW 659nm Freistrahl-Laser-Diodenmodul
Lasermodul ausgelegt für eine Wellenlänge von 659 nm und eine Leistung von 1100 mW. Typische Strahlgröße beträgt 8,5 x 9,5 mm bei geringer Strahldivergenz von 0,2 x 1,6 mRad.
Auf Anfrage bestellbar
Produktbeschreibung
Übersicht
Das Opt Lasers 1100 mW 659 nm Freistrahl-Laser-Diodenmodul zeichnet sich durch ausgezeichnete Divergenz- und Strahldurchmesser-Spezifikationen aus. Der mit diesem Modul gelieferte Laserdiodentreiber gewährleistet eine präzise Steuerung des Laserdiodenstroms bei gleichzeitig hoher Modulationsgeschwindigkeit. Die exakte Temperaturregelung des Laserdiodengehäuses verbessert die Leistungsstabilität wesentlich und sorgt für eine lange Lebensdauer der Laserdioden. Diese Kombination aus Strahleigenschaften, Strom- und Temperaturregelung macht dieses Modul zur idealen Wahl für wissenschaftliche und industrielle Anwendungen.
Für dieses Modul sind eine Kühlplattform und ein Netzteil verfügbar. Wenn Sie diese zu Ihrer Bestellung hinzufügen möchten oder weitere Fragen haben, wenden Sie sich bitte gerne per Kontaktformular an uns.
Lesen Sie mehr über Opt Lasers Freistrahl-Laser-Diodenmodule.
Produkteigenschaften
- Kleiner Strahldurchmesser
- Geringe Divergenz
- Hohe optische Stabilität
- Aktive Kühlung
- Lange Lebensdauer
- Hochgeschwindigkeitsmodulation
Anwendungsgebiete
- Beleuchtung
- Spektroskopie
- Fluoreszenz
- Biomedizin
Technische Daten
| Typ. Zentralwellenlänge [nm, ±5] | 659 |
|---|---|
| Ausgangsleistung [mW] | 1100 |
| Typ. Strahlgröße [mm, @ 1/e2]1 | 8.5 x 9.5 |
| Typ. Vollwinkel-Strahldivergenz [mRad, @ 1/e]1 | 0.2 x 1.6 |
| Polarisationszustand | TM |
| Peak-to-Peak-Leistungsstabilität über 8h, %2 | 0.5 |
| RMS-Leistungsstabilität über 8h, %2 | 0.08 |
| Lebensdauer [h] | 10 000 |
| Modulationseingang [V, Analog] | 0-5 |
| -3 dB Modulationsbandbreite [kHz] | 600 |
| Softstart-Zeit [ms] | 2000 |
| Anstiegszeit [ns]3 | 250 |
| Abfallzeit [ns]3 | 150 |
| Signal-Anstieg-Startverzögerung [ns]3 | 400 |
| Laserdiode ESD-Schutz | JA |
| Kühlmethode | Aktiv - TEC |
| Betriebstemperatur [°C] | 10 - 35 |
| Überhitzungsschutz | Ja |
| Abgeführte Leistung [W, Unterseite] | <35 |
| Max. Leistungsaufnahme [V x A] | 7.5 x 8 |

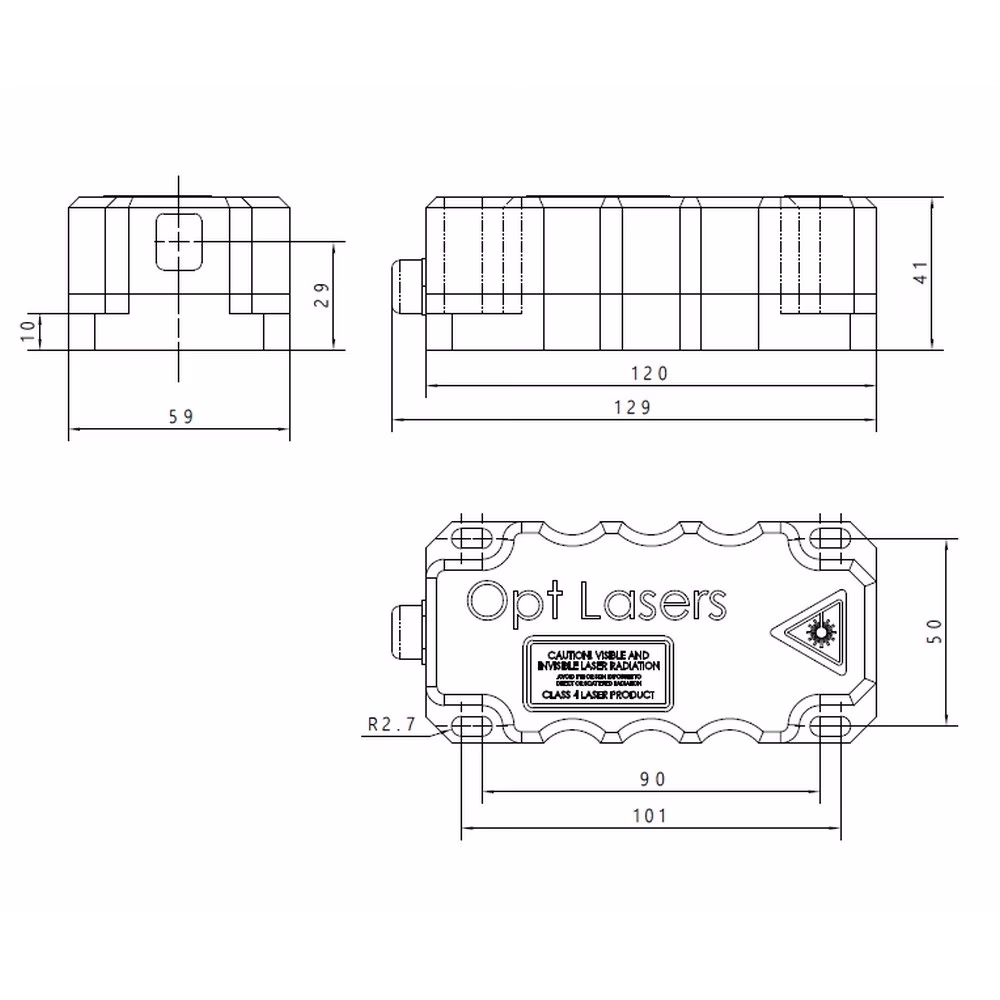

| Modulabmessungen (L x B x H) [mm] | 129 x 59 x 41 |
1 Vertikal x Horizontal.
2 Test durchgeführt bei 22°C ±2 Umgebungstemperatur unter Verwendung eines optischen Leistungsmessers mit einer Eingangsbandbreite von 100 Hz. Die Leistung wurde alle 6 Sekunden gemessen. Test nach initialer Aufwärmphase.
3 Messung bei einer Frequenz von 100 kHz durchgeführt.
