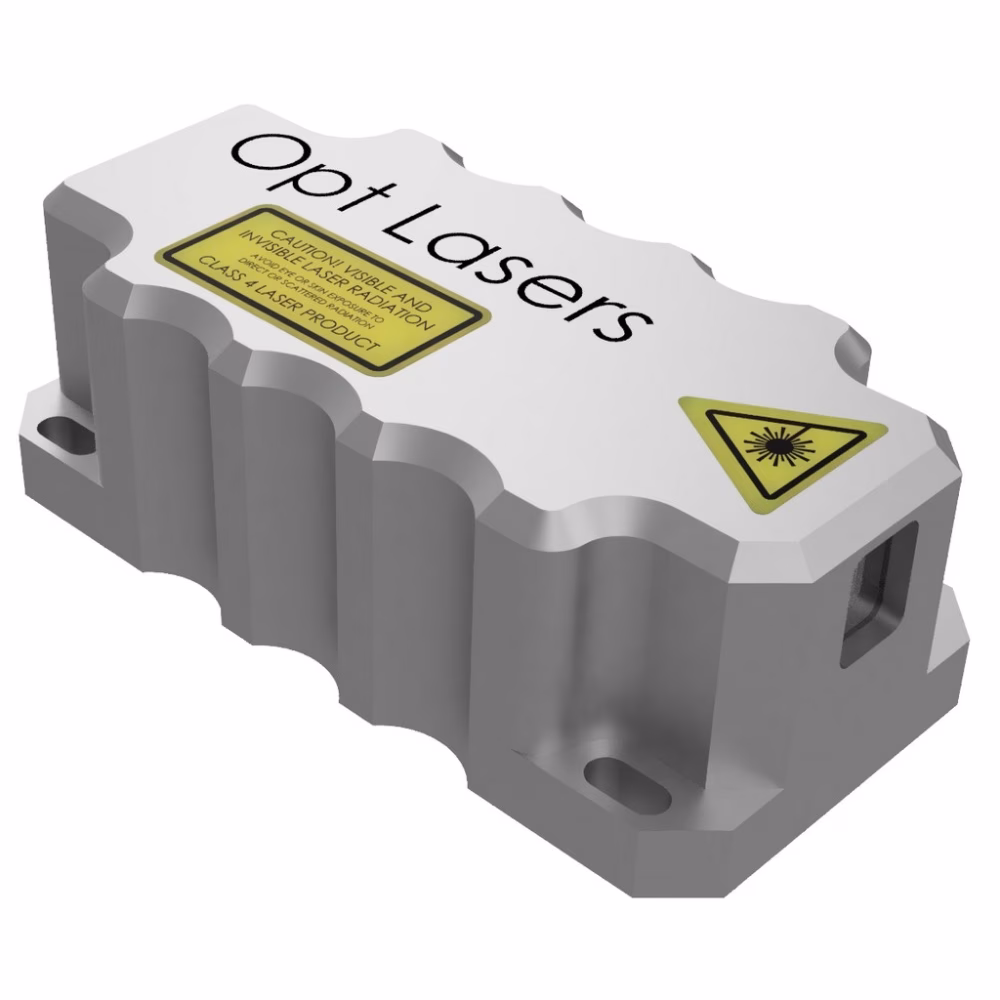

1100mW 659nm fritstrålende laserdiode-modul
Lasermodul designet med bølgelængde på 659 nm og effekt 1100 mW. Typisk strålediameter er 8,5 x 9,5 mm med lav stråledivergens svarende til 0,2 x 1,6 mRad.
Tilgængelig på forespørgsel
Produktbeskrivelse
Oversigt
Opt Lasers 1100 mW 659 nm fritstrålende laserdiode-modul har fremragende specifikationer for divergens og stråleprofil. Den medfølgende laserdiode-driver sikrer præcis styring af laserdiode-strømmen samtidig med opretholdelse af højhastighedsmodulation. Præcis styring af temperaturen på laserdiodehuset forbedrer markant effektenes stabilitet og sikrer lang levetid for laserdiode. Kombinationen af disse strålespecifikationer samt strøm- og temperaturkontrol gør dette modul til det ideelle valg for både videnskabelige og industrielle applikationer.
Køleplatform og strømforsyning (PSU) er tilgængelige til dette modul. Hvis du ønsker at tilføje dem til din ordre eller har andre spørgsmål, er du velkommen til at kontakte os.
Læs mere om Opt Lasers fritstrålende laserdiode-moduler.
Produktfunktioner
- Lille strålediameter
- Lav divergens
- Høj optisk stabilitet
- Aktiv køling
- Lang levetid
- Højhastighedsmodulation
Anvendelsesområder
- Belysning
- Spektroskopi
- Fluorescens
- Biomedicinsk
Specifikationer
| Typ. centralbølgelængde [nm, ±5] | 659 |
|---|---|
| Udgangseffekt [mW] | 1100 |
| Typ. strålediameter [mm, @ 1/e2]1 | 8.5 x 9.5 |
| Typ. fuld vinkel stråledivergens [mRad, @ 1/e]1 | 0.2 x 1.6 |
| Polarisations-tilstand | TM |
| Peak-to-peak effektstabilitet over 8t, %2 | 0.5 |
| RMS effektstabilitet over 8t, %2 | 0.08 |
| Levetid [t] | 10 000 |
| Modulationsindgang [V, Analog] | 0-5 |
| -3 dB båndbredde modulation [kHz] | 600 |
| Blød starttid [ms] | 2000 |
| Stigetid [ns]3 | 250 |
| Faldtid [ns]3 | 150 |
| Signal til stigestartsforsinkelse [ns]3 | 400 |
| Laserdiode ESD-beskyttelse | JA |
| Kølemetode | Aktiv - TEC |
| Driftstemperatur [°C] | 10 - 35 |
| Overophedningsbeskyttelse | Ja |
| Dissiperet effekt [W, bundflade] | <35 |
| Maksimalt strømforbrug [V x A] | 7.5 x 8 |
| Moduldimensioner (L x B x H) [mm] | 129 x 59 x 41 |
1 Vertikal x Horisontal.
2 Test udført ved 22°C ±2 omgivelsestemperatur med en optisk effekmåler med 100 Hz båndbredde. Effekt blev målt hver 6. sekund. Test udført efter indledende opvarmning.
3 Måling udført med 100kHz frekvens.
