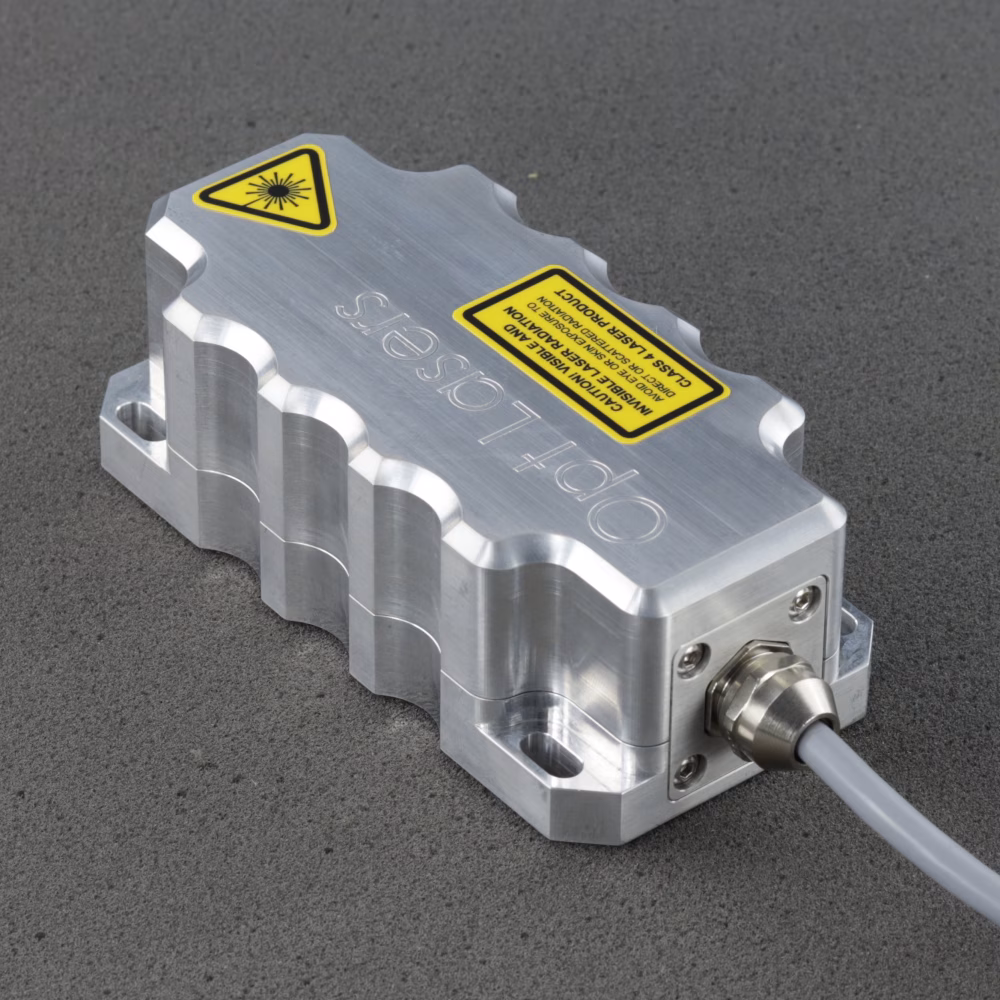

B445-4000CM Blau Laser Modul
4000 mW Blau-Laser-Modul mit einer Wellenlänge von 445 nm. Die CM-Serie ist zusätzlich mit anamorphotischer Optik ausgestattet, die die Strahlaufweitung reduziert, um die Sichtbarkeit zu erhöhen und die Punktgröße auf große Entfernungen zu verkleinern.
Auf Anfrage bestellbar
Produktbeschreibung
Über das B445-4000CM Blau Laser Modul
Das B445-4000CM ist ein 4000 mW Blau-Laser-Modul mit einer Wellenlänge von 445 nm.
Die CM-Serie ist zusätzlich mit anamorphotischer Optik ausgestattet, die die Strahlaufweitung reduziert. Dank dieses Effekts ist der Laserstrahl trotz gleicher Leistung um ein Mehrfaches besser für das menschliche Auge sichtbar. Neben der Tatsache, dass in dieser Serie die leistungsstärksten Laser-Dioden im verfügbaren Wellenlängenbereich eingesetzt werden, wird der Strahl zusätzlich so optimiert, dass sowohl die Sichtbarkeit verbessert als auch der kleinstmögliche Punkt auf große Entfernungen erzeugt werden kann.
Ein Mikrocontroller steuert das Laser-Modul und ist sowohl für das Softstart-Verhalten der Laserdiode als auch für die Temperaturregelung mittels Thermoelement verantwortlich. Darüber hinaus schützt das System die Diode vor Überhitzung, wenn keine ausreichende Wärmeabfuhr gewährleistet ist, und unterbricht den Stromfluss, sobald die Temperatur der Diode 40 Grad Celsius überschreitet, wobei es in den Alarmmodus schaltet. Dank eines separaten analogen Versorgungsteils für die Laserdiode kann der Laserstrahl bis zu einer Modulationsfrequenz von 100 kHz entsprechend dem analogen Eingangssignal (0 - 5V) moduliert werden.
Die Diode samt dem gesamten optischen System ist in einem formschönen Gehäuse montiert, das Schutz und Kühlung gewährleistet. Um den Dauerbetrieb des Moduls, beispielsweise in einem Laserprojektor, zu ermöglichen, muss es auf einer Aluminiumplatte montiert werden, um die Wärmeabfuhr zu sichern (Wärmeleitpaste verbessert die Kühlung erheblich). Diese Lösung spart nicht nur Platz im Projektorgehäuse, sondern senkt auch die Austrittshöhe des Strahls. Dies entspricht den Anforderungen von Kunden, die zunehmend nach kompakten Hochleistungsmodulen suchen.
