Синий лазерный модуль B445-4000CM

О синем лазерном модуле B445-4000CM

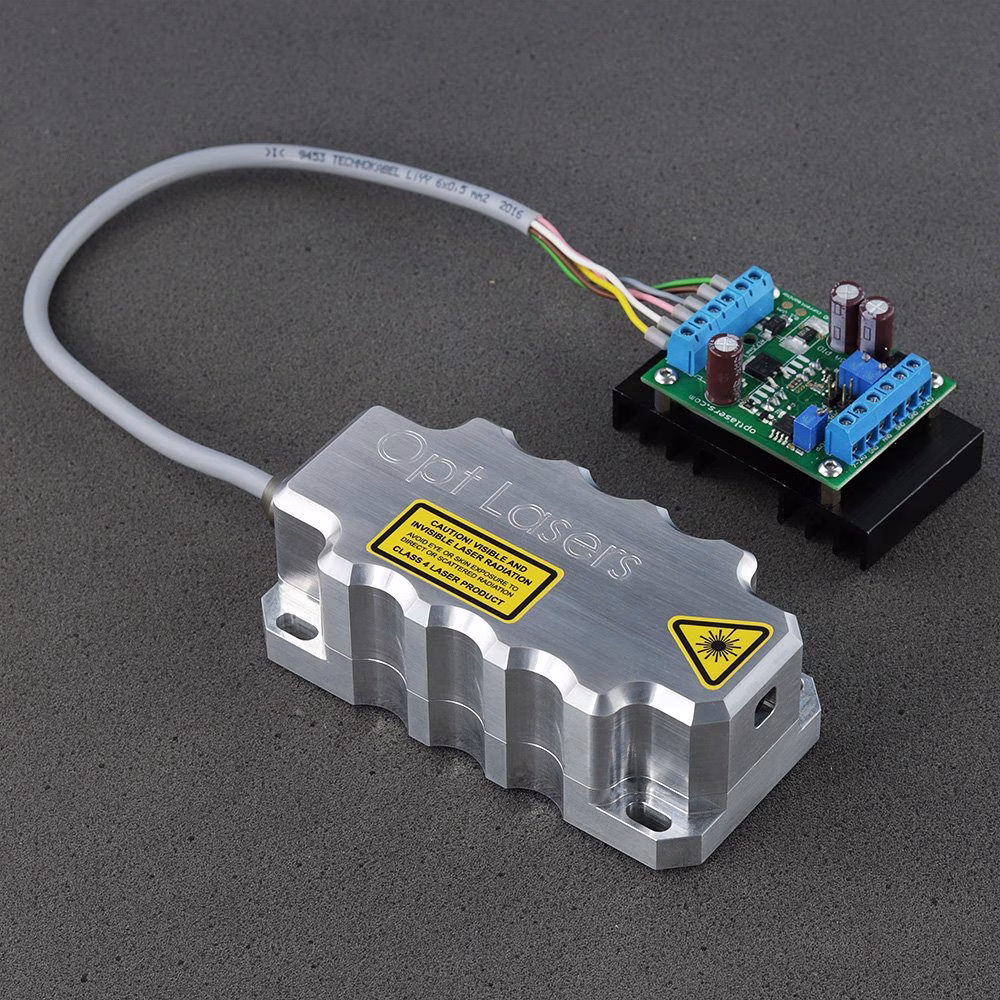

B445-4000CM — это синий лазерный модуль мощностью 4000 мВт с длиной волны 445 нм.

Серия CM дополнительно оснащена анаморфной оптикой, снижающей расходимость пучка. Благодаря этому, несмотря на ту же мощность, излучение лазера становится в несколько раз более заметным для человеческого глаза. Помимо того, что в данной серии используются самые мощные лазерные диоды, доступные на рынке в этом диапазоне длин волн, пучок дополнительно дорабатывается для повышения его видимости и формирования минимально возможного пятна на больших расстояниях.

Микроконтроллер, управляющий лазерным модулем, обеспечивает как плавный запуск лазерного диода, так и регулирование температуры с помощью термопары. В случае недостаточного отвода тепла система защищает диод от перегрева; при превышении температуры диода 40 градусов Цельсия прекращается дальнейшая подача тока через диод и система переходит в аварийный режим. Благодаря отдельной аналоговой части источника питания лазерного диода, модуль способен модулировать лазерный луч в соответствии с аналоговым входным сигналом (0 - 5 В) даже на частотах до 100 кГц.

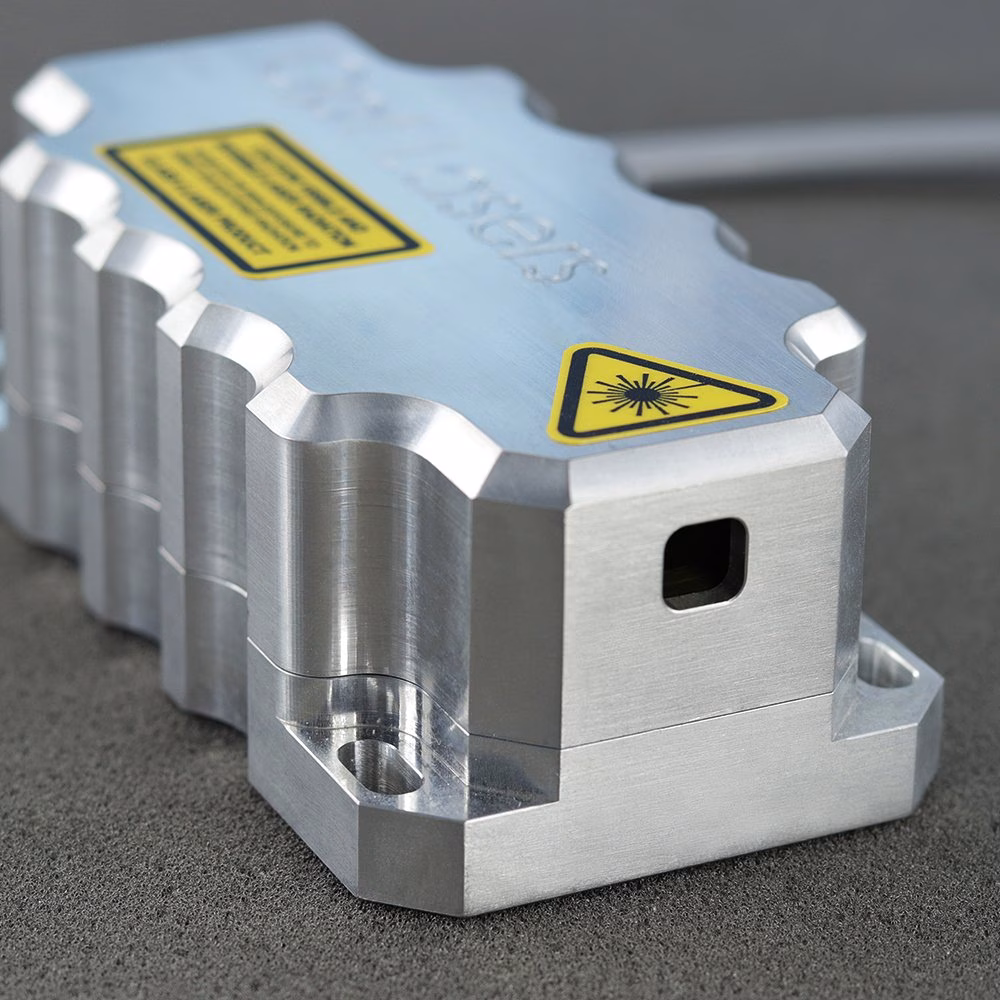

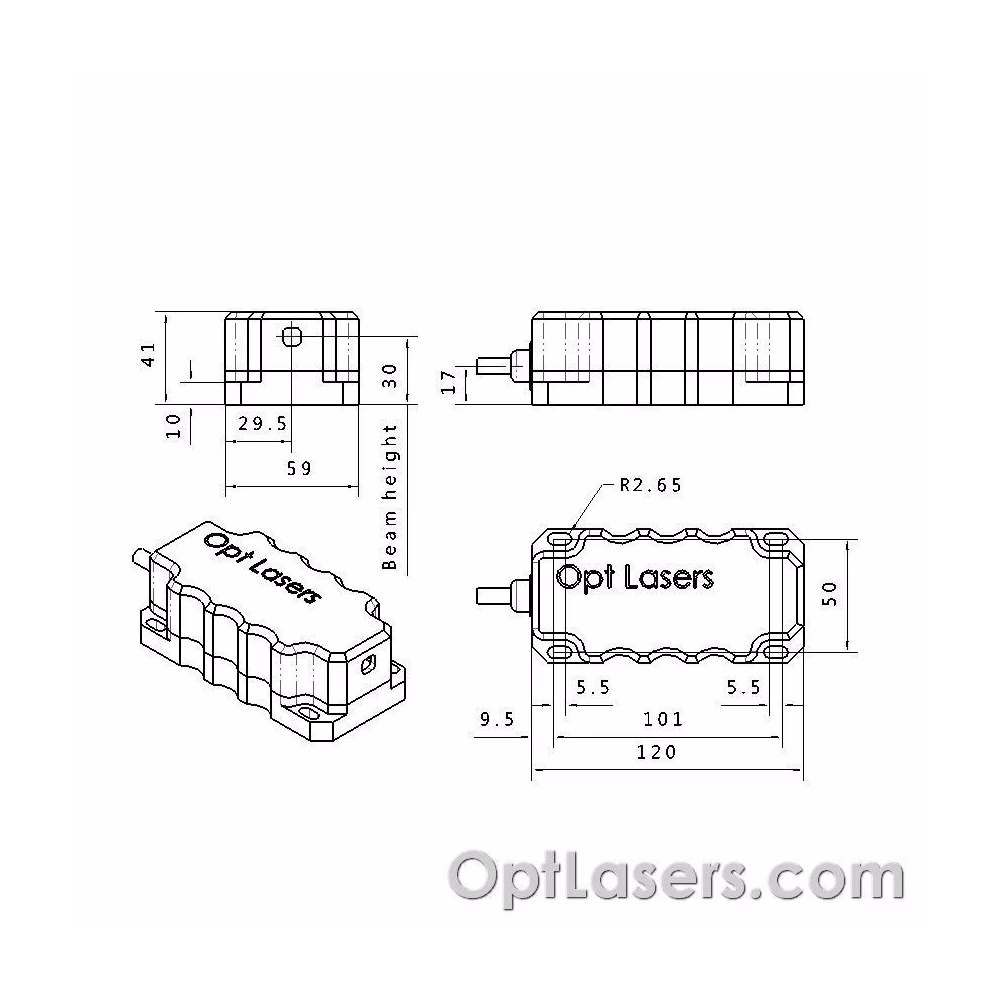

Диод вместе со всей оптической системой установлен в стильном корпусе, обеспечивающем как защиту, так и охлаждение. Для обеспечения непрерывной работы модуля, например, в составе лазерного проектора, его необходимо устанавливать на алюминиевую пластину для эффективного отвода тепла (использование термопасты существенно повышает эффективность охлаждения). Это решение не только экономит место в корпусе проектора, но и уменьшает уровень эмиссии луча. Такой подход позволяет удовлетворять требования клиентов, которые всё чаще ищут компактные модули большой мощности.
