B445-4000CM син лазерен модул

Относно синия лазерен модул B445-4000CM

B445-4000CM е син лазерен модул с мощност 4000 mW и дължина на вълната 445 nm.

Серията CM е допълнително оборудвана с аноморфна оптика, която намалява разходимостта на лъча. Благодарение на този ефект, въпреки еднаквата мощност, лазерният лъч е до няколко пъти по-видим за човешкото око. Освен факта, че тази серия използва най-мощните лазерни диоди, достъпни на пазара за дадения диапазон на дължината на вълната, лъчът е допълнително подобрен така, че видимостта му е увеличена и може да се формира възможно най-малко петно на големи разстояния.

Микроконтролерът, управляващ лазерния модул, е отговорен както за „мекото стартиране“ на лазерния диод, така и за регулирането на температурата чрез използване на термодвойка. Освен това, когато не е осигурено адекватно отвеждане на топлината от модула, системата защитава диода от прегряване, а когато температурата на диода надхвърли 40 градуса по Целзий, се предотвратява по-нататъшно преминаване на ток през диода и устройството преминава в авариен режим. С отделна аналогова част на захранването на лазерния диод, лазерът може да модулира лъча в съответствие с аналогов входящ сигнал (0–5V) дори при честота до 100 kHz.

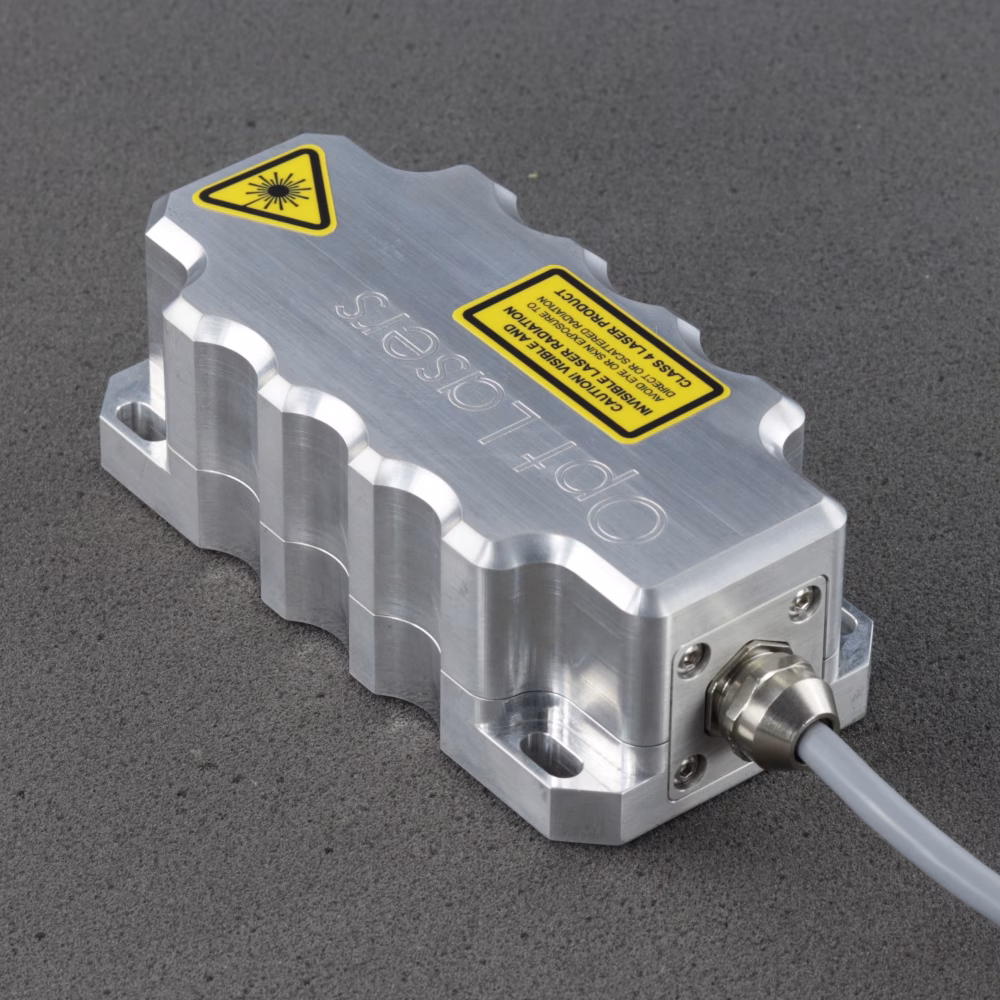

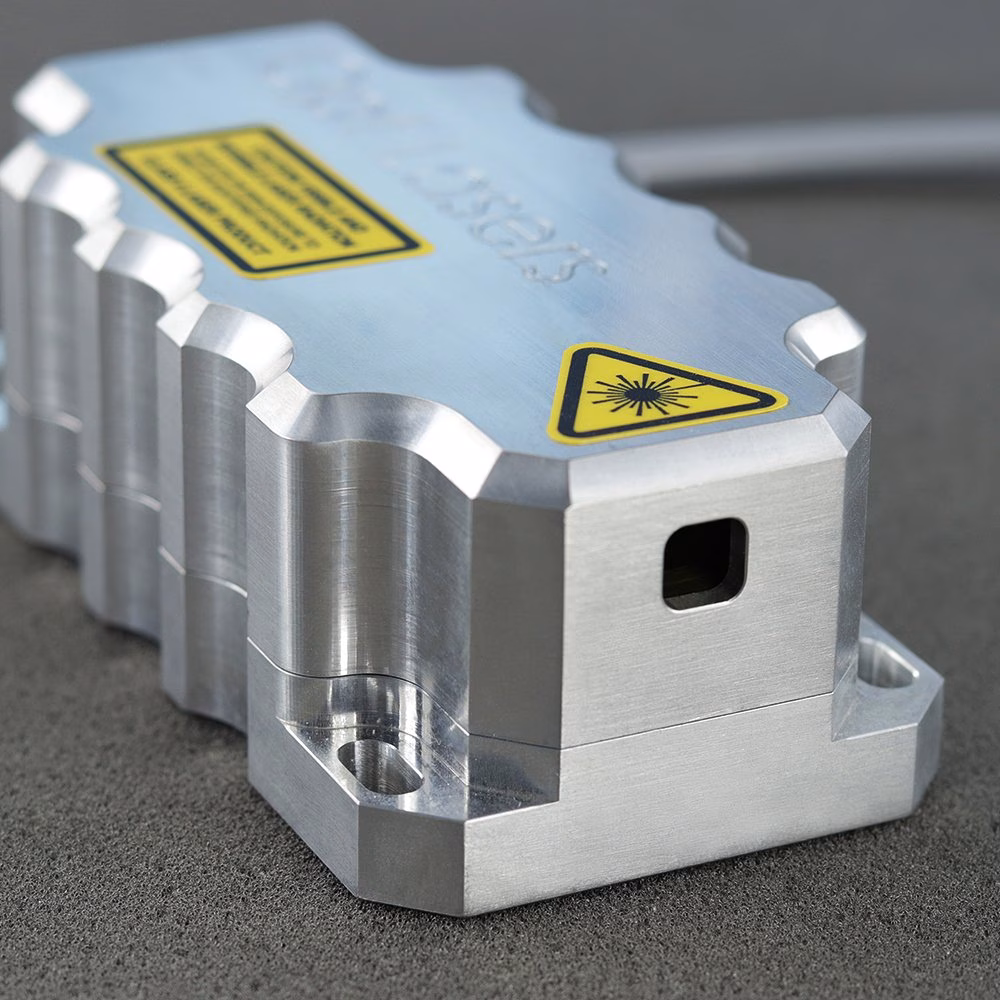

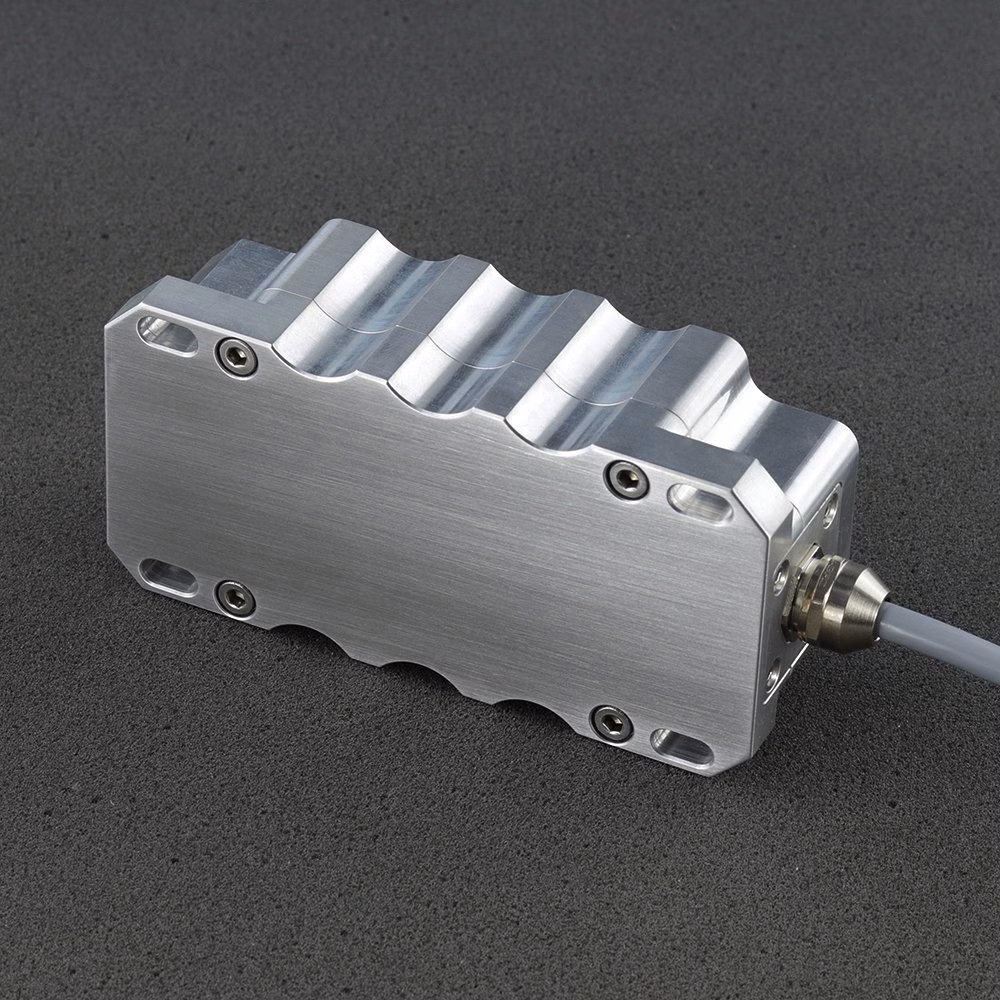

Диодът заедно с цялата оптична система е монтиран в стилен корпус, който осигурява както защита, така и охлаждане. За да се осигури непрекъсната работа на модула, например в лазерен проектор, той трябва да бъде поставен върху алуминиева плоча, която позволява разсейване на топлината (термопастата значително подобрява охлаждането на модула). Това решение не само спестява място в корпуса на проектора, но и намалява нивото, от което се излъчва лъчът. Това е насочено към удовлетворяване на изискванията на клиенти, които все по-често търсят компактни модули с висока мощност.
