B445-4000CM modul modrého laseru

O modulu B445-4000CM modrého laseru

B445-4000CM je modrý laserový modul s výkonem 4000 mW a vlnovou délkou 445 nm.

Série CM je navíc vybavena anamorfní optikou, která snižuje divergenci paprsku. Díky tomuto efektu je laser i při stejném výkonu několikanásobně viditelnější pro lidské oko. Kromě toho, že tato série využívá nejsilnější laserové diody dostupné na trhu v daném vlnovém rozsahu, je svazek navíc optimalizován tak, aby byla zvýšena jeho viditelnost a bylo možné vytvořit co nejmenší bod i na velké vzdálenosti.

Mikroprocesor řídící laserový modul zajišťuje jak soft start laserové diody, tak regulaci teploty pomocí termočlánku. Navíc, v případě nedostatečného odvodu tepla z modulu, systém chrání diodu před přehřátím, a pokud teplota diody přesáhne 40 °C, zabraňuje dalšímu průchodu proudu diodou a přechází do alarmového režimu. Díky oddělené analogové části napájení laserové diody je laser schopen modulovat svazek v souladu s analogovým vstupním signálem (0–5V) i při frekvenci až 100 kHz.

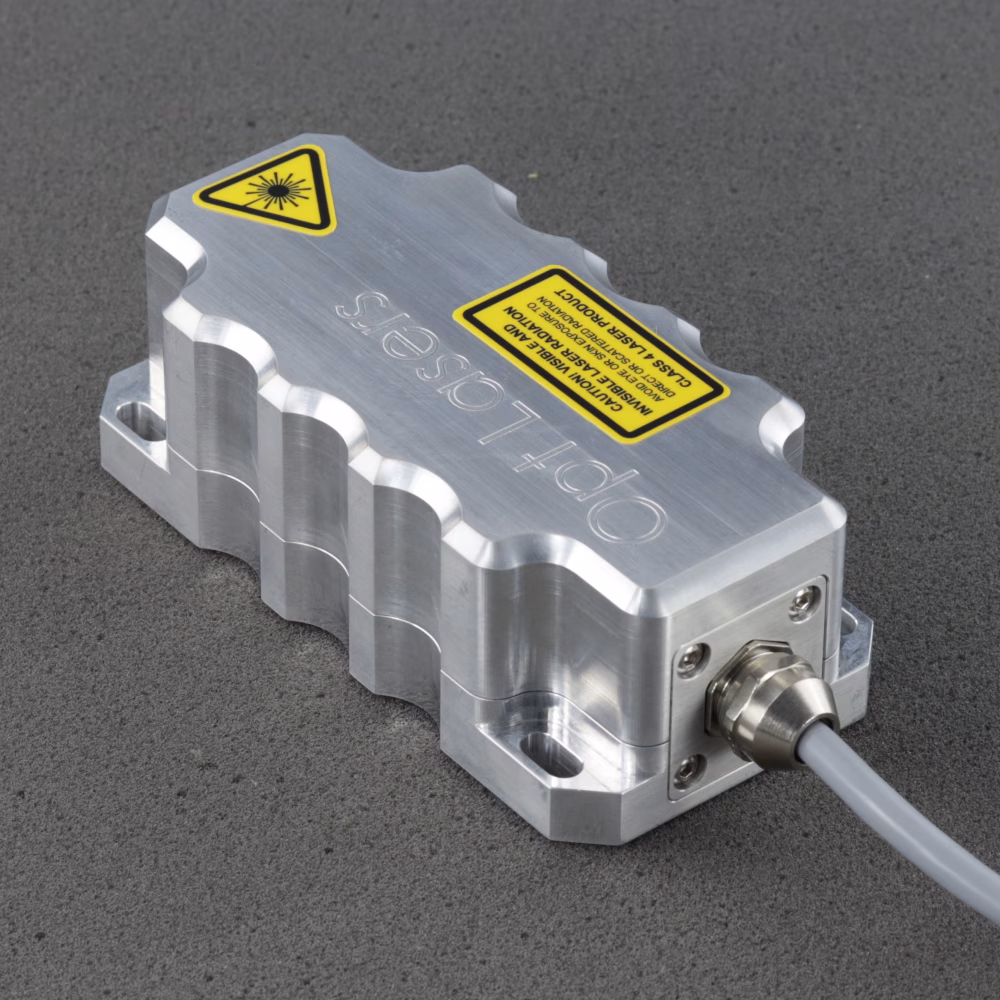

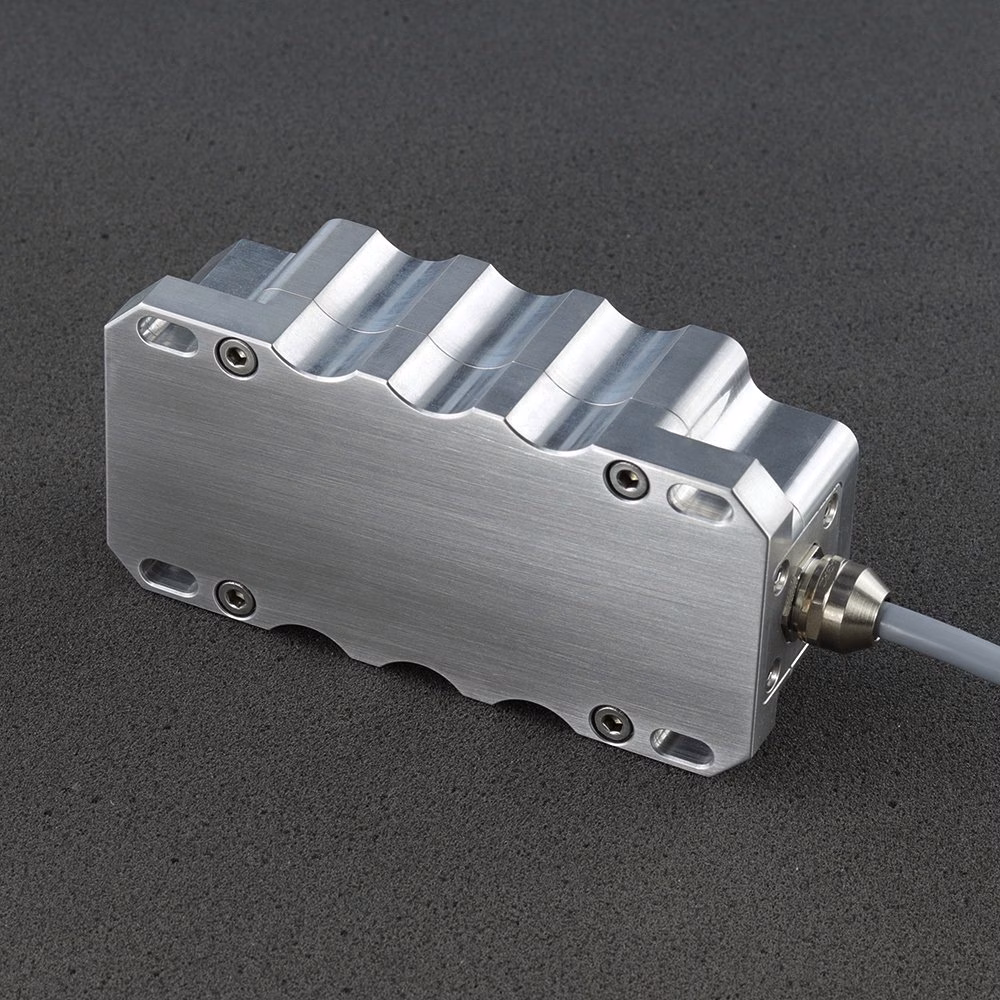

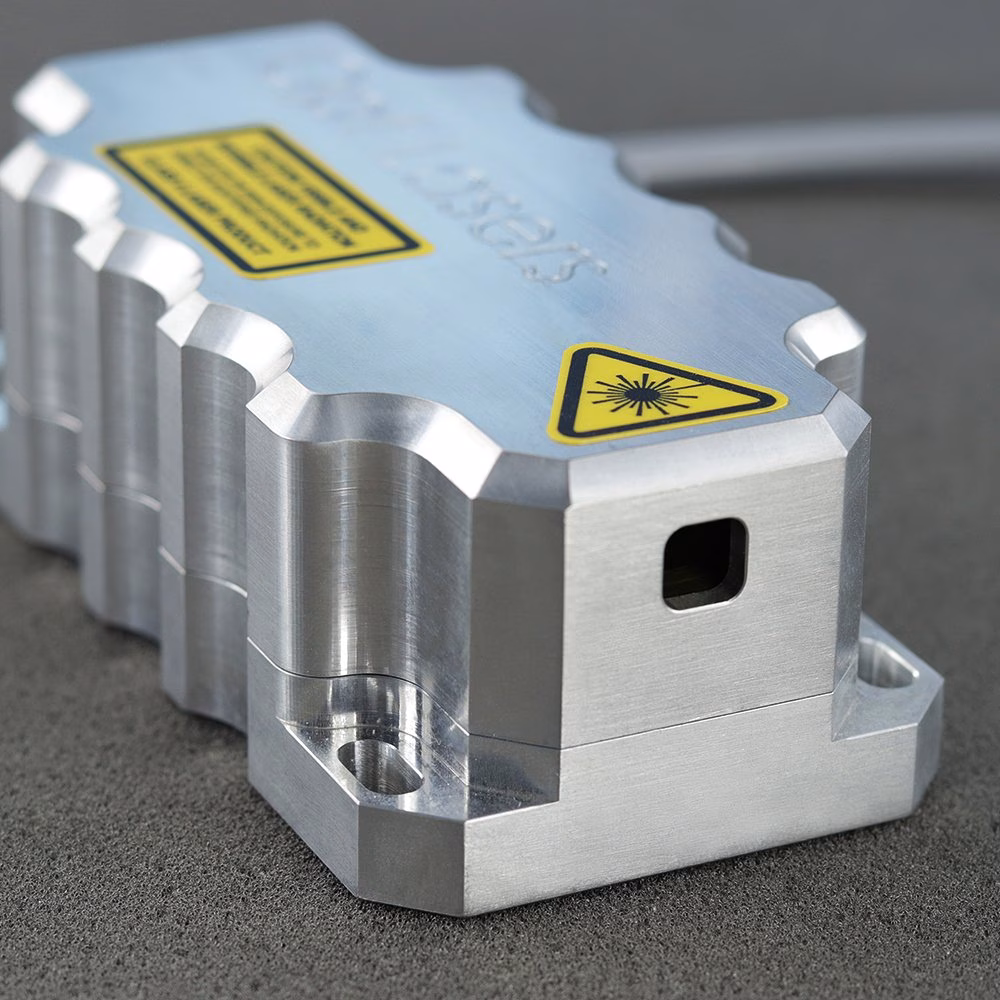

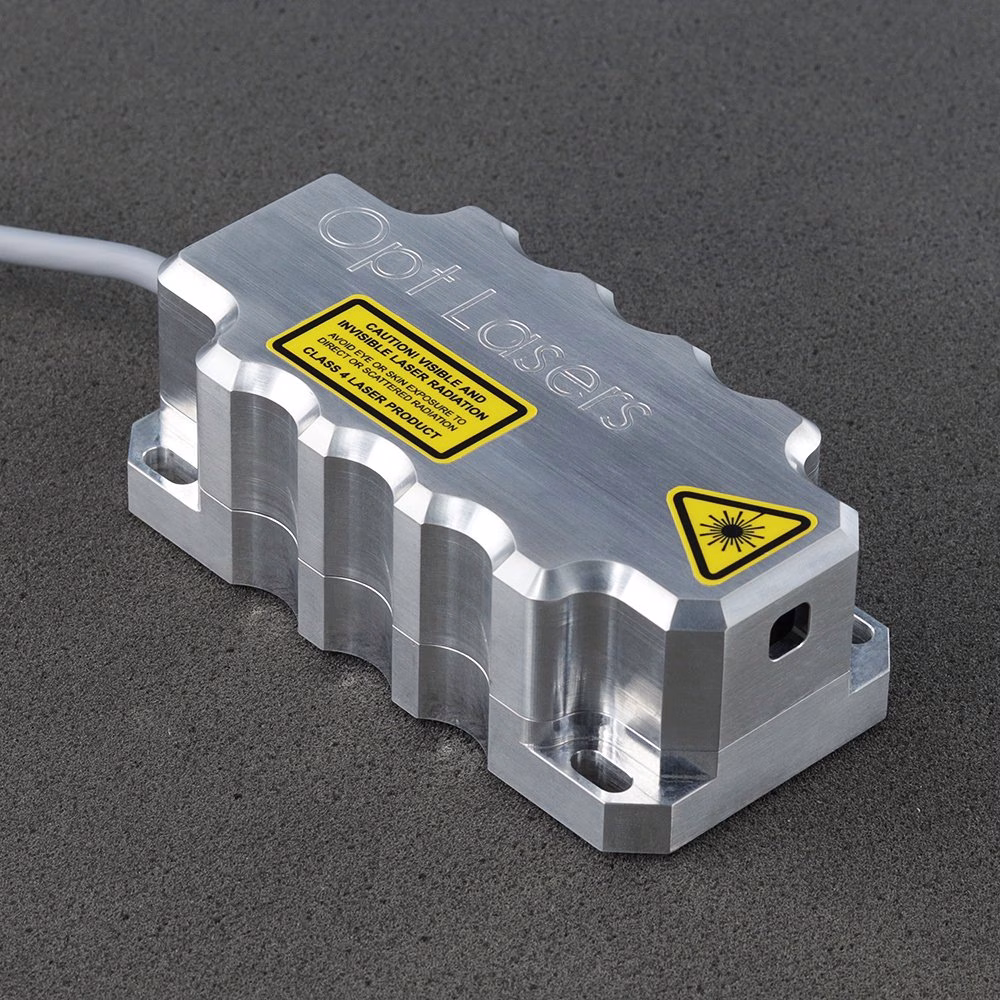

Dioda spolu s celým optickým systémem je instalována ve stylovém krytu, který zajišťuje ochranu a chlazení. Pro zajištění nepřetržitého provozu modulu, například v laserovém projektoru, musí být uložen na hliníkovou desku, která umožňuje odvod tepla (teplovodivá pasta výrazně zlepšuje chlazení modulu). Toto řešení nejen šetří prostor v projektorové skříni, ale také snižuje úroveň, ze které je paprsek vyzařován. Cílem je splnit požadavky zákazníků, kteří stále častěji hledají kompaktní moduly s vysokým výkonem.
