Zestaw laserowy XPATH CNC Plug&Play 45W z PLH3D-XT8
Zestaw do modernizacji laseraXPATH CNC PLH3D-XT8
Specyfikacje: Moc optyczna 45W, plamka HD 125DPI 180um, maksymalna grubość cięcia drewna 20mm (¾")
Najlepszy do: Bardzo szybkie cięcie i grawerowanie w technologii CO2, cięcie grubych materiałów
Dostępne na zamówienie na życzenie
Pliki do pobrania
Opis produktu
XPX-Line - doskonałe połączenie technologii XP-Line i X-Line.
Dzięki eleganckiemu, nowoczesnemu wzornictwu, najwyższej jakości komponentom i doskonałej konstrukcji, ta hybrydowa maszyna CNC jest doskonale przygotowana do pracy z najtrudniejszymi produktami.
Ta maszyna to najlepsza inwestycja dla tych, którzy wymagają wyjątkowej jakości i niezawodności.
Kliknij tutaj, aby zakupić kompletną maszynę CNC od XPATH CNC
Korzyści oferowane przez Opt Lasers po raz pierwszy na tym rynku
Bezpłatna wysyłka dla klientów indywidualnych
Dożywotnie wsparcie techniczne
#1 w obsłudze klienta
Opcjonalne ubezpieczenie od kolizji lub upadku głowicy laserowej
Produkt pochodzący od twórcy koncepcji głowicy laserowej
Wyprodukowano w Polsce, UE

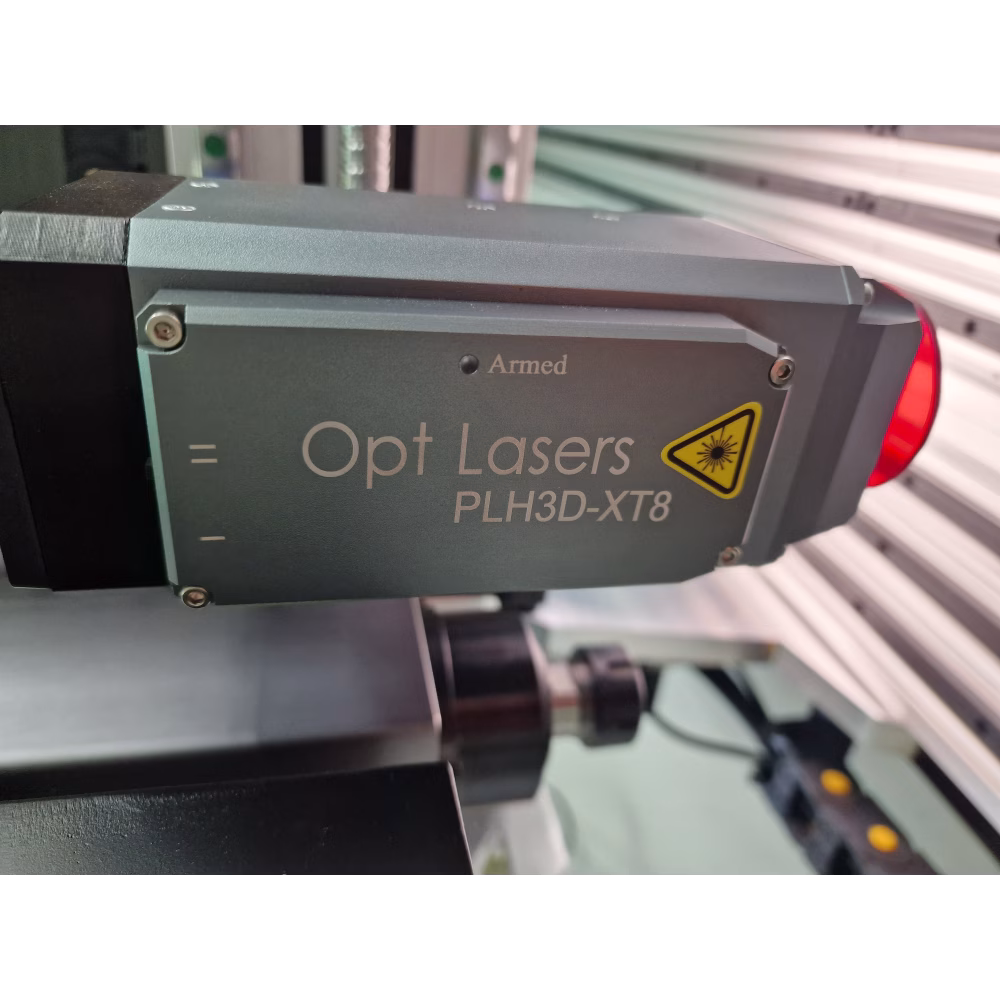

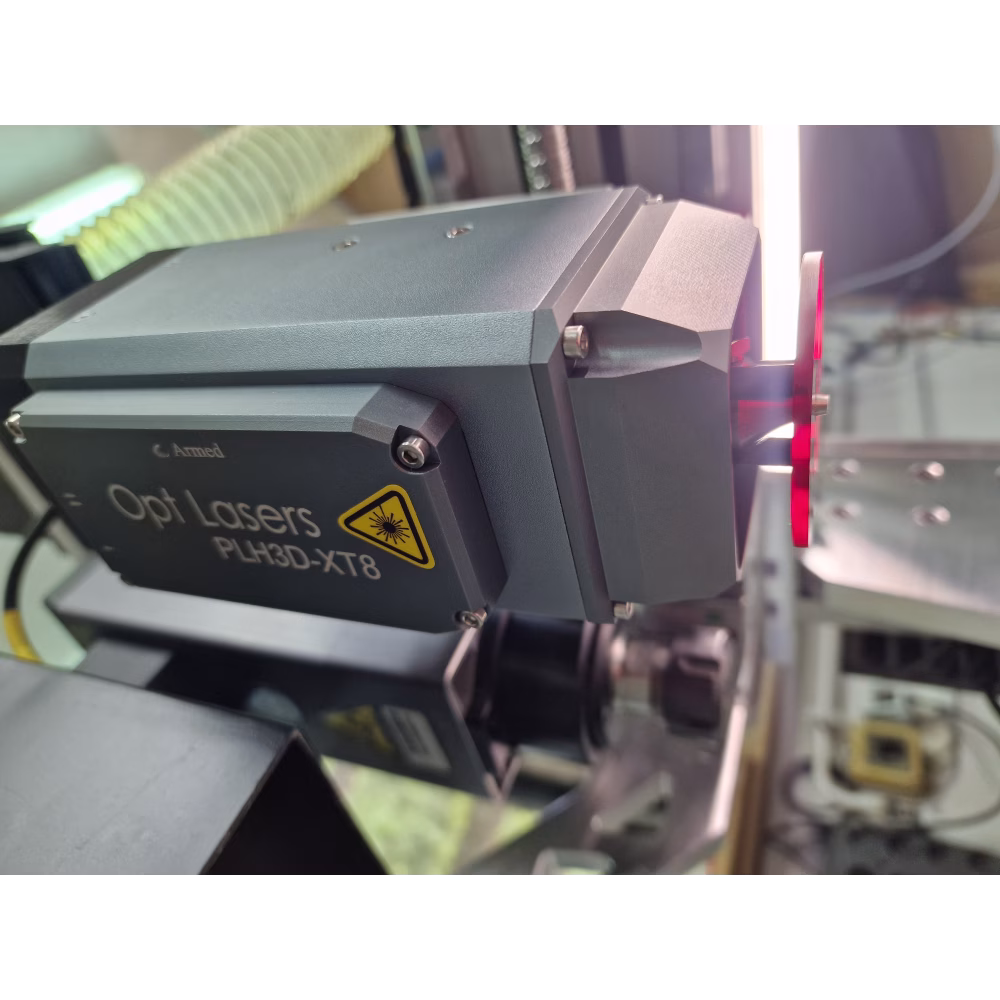

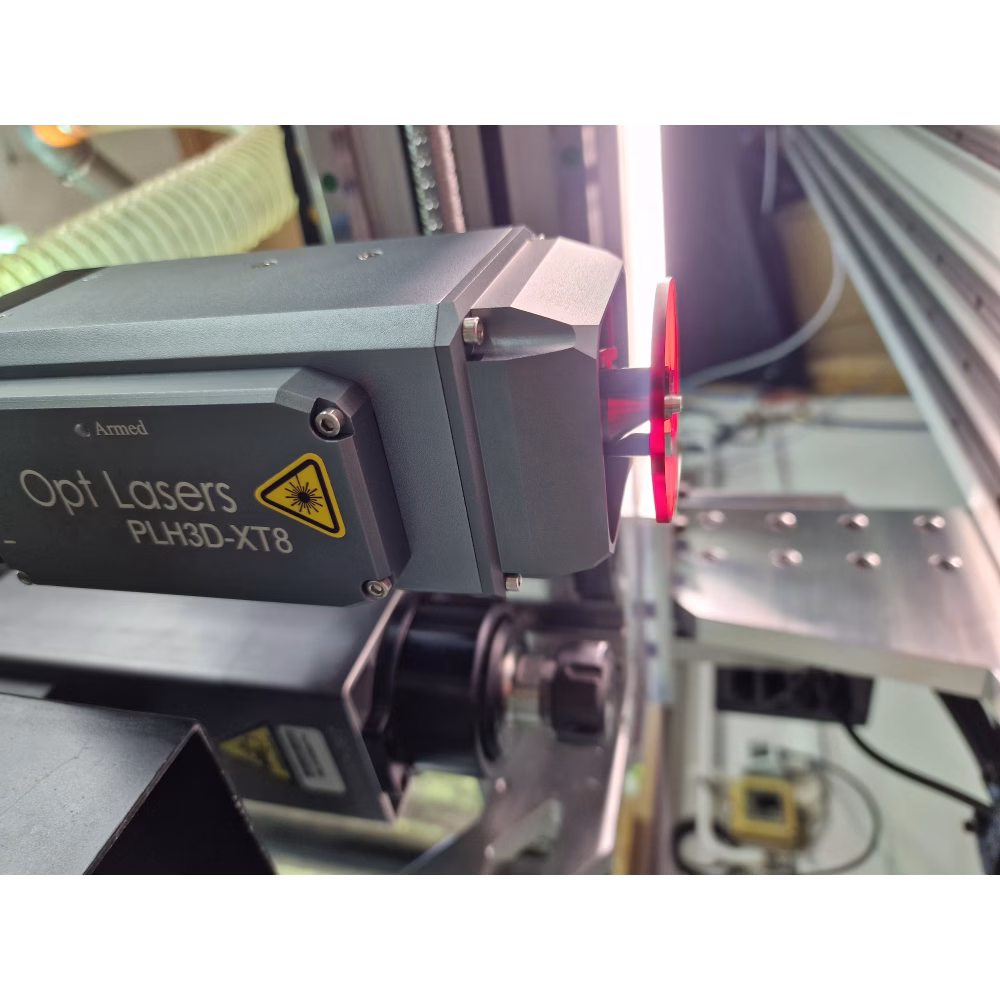

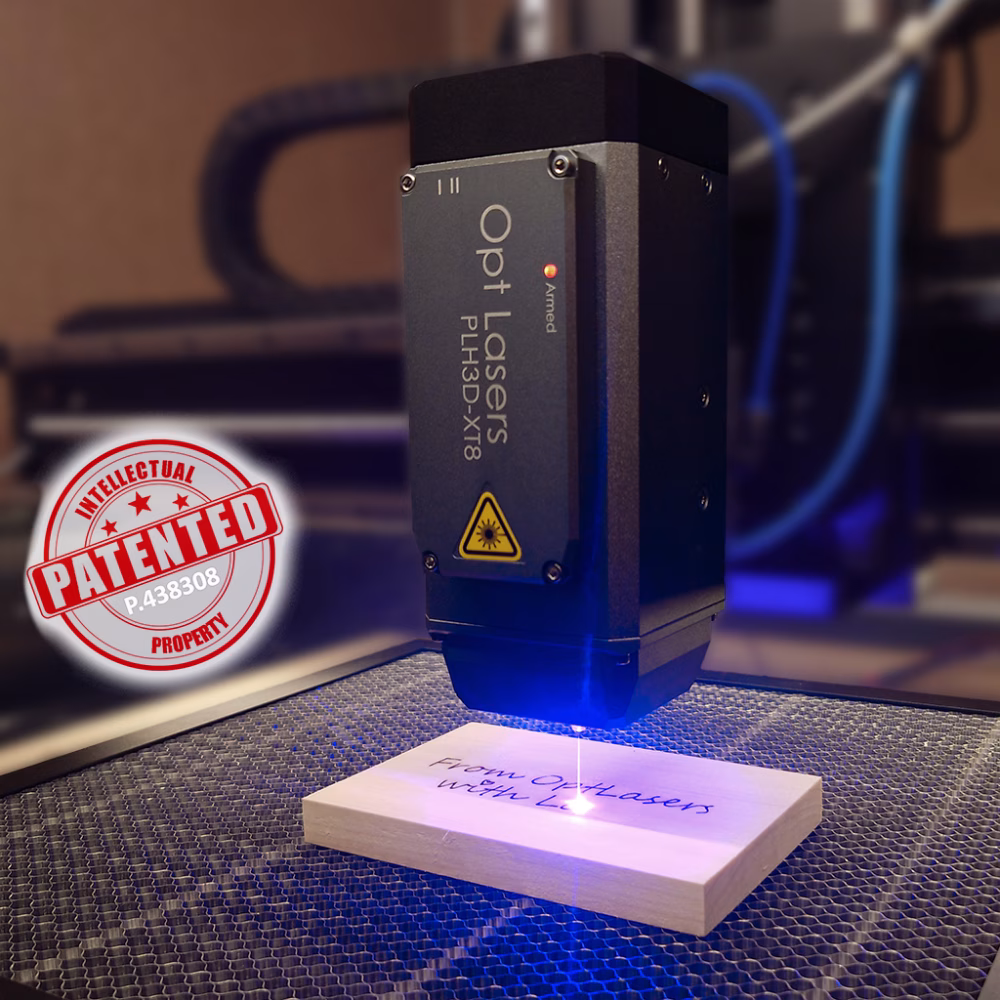

PLH3D-XT8 - opatentowana głowica laserowa nr 1 na świecie, kompletny zestaw Plug&Play do wszystkich maszyn CNC
Chcesz rozbudować swoją maszynę CNC o funkcje laserowe? Nasze wysokowydajne głowice laserowe do cięcia i grawerowania CNC XT8 są najlepszym rozwiązaniem. Stworzone przez wiodącego w branży producenta i twórcę koncepcji głowic laserowych, nasze imponujące głowice laserowe XT8 zapewniają niezrównaną wydajność.
Głowica laserowa PLH3D-XT8 wykorzystuje opatentowaną przez Opt Lasers technologię wielu diod laserowych, która zapewnia jej najnowocześniejsze możliwości. To innowacyjne podejście zapewnia niezrównaną wydajność i precyzję, wyznaczając nowy standard w obróbce laserowej.
Ten kompleksowy zestaw zawiera wszystkie niezbędne elementy, takie jak laserowe okulary ochronne, osłonę wiązki OptiShield, adapter PLH3D-CNC Adapter Pro oraz uniwersalny aluminiowy uchwyt do łatwej integracji z maszynami CNC. Ponadto zestaw jest wyposażony w uniwersalny kabel sygnałowy, przewody sygnałowe i zasilacz, zapewniając uniwersalną kompatybilność z dowolnym sterownikiem CNC.
Zaufaj najlepszym - ten zestaw to kompleksowy pakiet Plug&Play, zapewniający najwyższą wydajność i bezproblemową konfigurację maszyny, od nas, Opt Lasers.
Kliknij, aby zobaczyć XT8 w akcji!
Cechy i zalety głowicy laserowej PLH3D-XT8
Niezrównana głębia ostrości: Dzięki niezwykłej głębokości ogniskowania i rozszerzonej talii wiązki, XT8 eliminuje potrzebę ciągłych regulacji i umożliwia cięcie jednoprzebiegowe, przyspieszając pracę.
Precyzja w działaniu: Rozmiar plamki lasera PLH3D-XT8 poniżej 200 um pozwala uzyskać precyzyjne detale w pracach artystycznych i bez wysiłku przecinać materiały takie jak drewno o grubości 15 mm.
Grawerowanie w skali szarości i cięcie z pełną mocą: Przełączanie między dwoma trybami: 50% mocy do szczegółowego grawerowania lub szybkie cięcie ze 100% mocą, szybkie dostosowanie do różnych materiałów i zastosowań.
Zintegrowana dysza wspomagania powietrzem: Zwiększ wydajność cięcia dzięki naszej zintegrowanej dyszy. Ciesz się nawet sześciokrotnie większą prędkością cięcia i mniejszymi uszkodzeniami cieplnymi obrabianego materiału.
Miedziany radiator: Nasza zaawansowana technologia chłodzenia zapewnia optymalną wydajność chłodzenia i długą żywotność dzięki wydajnemu odprowadzaniu ciepła do dodatkowego radiatora.
Bezpieczeństwo pracy: Nasza dioda sygnalizacyjna LED informuje o stanie uzbrojenia lasera i przegrzaniu, zapewniając dodatkowe bezpieczeństwo i prawidłowe zarządzanie temperaturą.
Superszybki wbudowany sterownik: Doświadcz niezrównanej wydajności dzięki naszemu zintegrowanemu sterownikowi, zapewniającemu precyzyjne grawerowanie i niezawodne rezultaty. Bliskość diod laserowych do sterownika umożliwia modulację prądu o wysokiej częstotliwości.
Bezproblemowa instalacja: Zaprojektowana z myślą o łatwej integracji, szczególnie w zastosowaniach OEM, nasza głowica laserowa upraszcza konfigurację dzięki dostępnym złączom i chronionym zaciskom.
Personalizacja OEM jest dostępna dla producentów drukarek 3D i maszyn CNC.
Akcesoria do PLH3D-XT8
PLH3D-CNC Adapter Pro
(Zawarte w zestawach Plug&Play)
- Klucz bezpieczeństwa zapobiegający nieautoryzowanemu użyciu.
- Wyświetlacz pokazujący status, stan wejścia, poziom wypełnienia sygnału PWM i ustawiony program.
- Łatwa zmiana programu i możliwość programowania adaptera.
- Restart systemu w przypadku awarii zasilania.
- Wykrywanie podłączenia głowicy laserowej.
- Dodatkowe ustawienia dla zaawansowanych użytkowników.
- Tryb testowy do sprawdzania połączeń i testowania głowicy lasera.
- Możliwość zdalnego uzbrajania.
- Dodatkowe wejścia optoizolowane.
Magnetyczna stacja dokująca LaserDockⓇ PRO
(Akcesorium opcjonalne, dodaj na górze strony)
- Jednoczesne podłączenie zasilania elektrycznego i sprężonego powietrza w jednej stacji dokującej.
- Zapobiega niebezpiecznym kolizjom pionowym.
- Szybki montaż lub demontaż głowicy laserowej w kilka sekund.
- Nadaje się do montażu ciężkich głowic laserowych.
- Pozłacane, sprężynowe bolce zapewniają bezpieczne i niezawodne połączenia.
- Możliwość blokowania pozycji dla LaserDock.
- Konstrukcja z twardego anodyzowanego aluminium.
OptiShield - PLH3D Osłona wiązki bezpieczeństwa do grawerki laserowej
(Dołączona do zestawów Plug&Play)
- Zmniejsza odbicie emitowanego światła lasera od obrabianego materiału.
- Zapewnia optymalne chłodzenie głowicy lasera.
- Wysokociśnieniowa dysza wspomagająca.
Laserowe okulary ochronne
(Zawarte w zestawach Plug&Play)
- Zwiększ swoje bezpieczeństwo dzięki okularom ochronnym do lasera 450 nm z certyfikatem CE.
- Oferują 50% przepuszczalność światła widzialnego, zapewniając dobrą widoczność.
- Wysoka gęstość optyczna (OD) na poziomie 7+ w zakresie od 190 nm do 540 nm.
- Skutecznie zmniejszają potencjalną szkodliwość rozproszonego, odbitego promieniowania laserowego.
- Zapewniają znaczącą warstwę ochrony przed ekspozycją na niebieski laser.
Narzędzie referencyjne do montażu i wysokości
(Zawarte w zestawach Plug&Play)
- Narzędzie referencyjne wysokości do szybkiej i łatwej regulacji odległości roboczej głowicy lasera.
- Solidny aluminiowy uchwyt do bezpiecznego mocowania głowicy lasera lub stacji dokującej.
- Wszystkie podstawowe śruby w zestawie.
- Uniknięcie ukrytych kosztów.
Zasilacz i okablowanie
(Zawarte w zestawach Plug&Play)
- Całe niezbędne okablowanie zapewniające bezproblemową łączność.
- Kompatybilny z międzynarodowymi gniazdami (USA, AU i Europa).
- Wysokiej jakości zasilacz o niskim poziomie hałasu.
- Zaprojektowany, aby uprościć konfigurację i zwiększyć komfort użytkowania zestawu Opt Lasers.
- Uniknięcie ukrytych kosztów.
Okno bezpieczeństwa lasera
(Opcjonalne akcesorium, dodaj na górze strony)
- Idealne do obudów maszyn CNC.
- Blokuje głębokie światło ultrafioletowe, niebieskie i zielone.
- Zwiększa bezpieczeństwo otoczenia.
- Stopień ochrony OD 6+ w zakresie od 190 do 540 nm.
- Dostępne w różnych rozmiarach.
Galeria zastosowań PLH3D-XT8
Wbudowany sterownik o niezrównanej wydajności - serce głowicy laserowej
Opt Lasers jest liderem innowacji, jako pierwszy integrując superszybki sterownik diody laserowej bezpośrednio w głowicy lasera do cięcia i grawerowania. Wbudowany sterownik, serce głowicy laserowej, zapewnia lepszą ochronę diody laserowej. Jako producent sterowników diod laserowych, Opt Lasers wykorzystał wieloletnie doświadczenie, aby stworzyć wysoce wydajny sterownik o niskim zużyciu energii i minimalnym wytwarzaniu ciepła. Dzięki temu możliwe jest korzystanie z laserów tnących i grawerujących przy dużych prędkościach, nawet w przypadku małych detali lub zakrętów o ciasnym promieniu, dzięki zdolności sterownika do szybkiego przetwarzania wszystkich niezbędnych sygnałów. Co więcej, przy maksymalnym prądzie sterownika wynoszącym 6 A, praca przy 3-4 A zapewnia długowieczność i niezawodność, zapewniając przesunięcie dla wydłużenia żywotności sterownika.
- Maksymalny prąd wyjściowy: 6 A
- Typowy prąd wyjściowy: 3-4 A
- Napięcie wejściowe 24 V
- Zintegrowany mikrokontroler do pomiaru temperatury i łagodnego rozruchu
- System ochrony termicznej: 45 °C
- Miękki start dla ochrony diod
- Ochrona przed wyładowaniami elektrostatycznymi (ESD)
- Zabezpieczenie przed odwrotnym napięciem
- Zabezpieczenie nadprądowe
- Kompaktowy rozmiar i sprawność na poziomie 90%
- Tryb CW i tryb kontroli wejścia
- Wejście PWM/TTL
- Wyjście stanu (5 V = OK)
- Szerokość pasma modulacji 0-30 kHz
Specyfikacja techniczna produktu
| PLH3D-XT8 | |
|---|---|
| Maksymalna moc optyczna | 45 W |
| Wymiary głowicy laserowej (dł. x szer. x wys.) | 76 x 89 x 194 mm (3 x 3,5 x 7,64 cala) |
| Masa głowicy laserowej, typ. | 1050 g (2,31 lb.) Z LaserDock: 1230 g (2,71 lb.) |
| Natężenie przepływu wentylatora | 92 m3/h (53 CFM) |
| Hałas wentylatora | 58 dBA |
| Wzór otworów montażowych | 5x 4 otwory, 24 x 15 mm (0,94 x 0,59 cala) |
| Typ otworu montażowego | M3 x 0,5 x 3 mm |
| Maks. Temperatura otoczenia | 40°C (104°F) |
| Wejście modulacji | PWM/TTL, 0 - 24 V |
| Zalecana częstotliwość podstawowa PWM | 1 - 5 kHz |
| Maks. Szerokość pasma modulacji | 30 kHz |
| Impedancja wejściowa modulacji | >1 kΩ |
| Napięcie zasilacza | 24 V |
| Zasilacz 24 V Min. Prąd | 8 A |
| Maksymalny pobór mocy | 170 W |
Przykładowe prędkości cięcia i grawerowania z PLH3D-XT8
| Materiał | Typ operacji | Grubość | Prędkość | Moc lasera | Przejścia |
|---|---|---|---|---|---|
| Drewno | Grawerowanie | NIE DOTYCZY | 350 mm/s (827 cali/min) | 100% | 1 |
| Grawerowanie | NIE DOTYCZY | 70 mm/s (165 cali/min) | 20% | 1 | |
| Sklejka | Grawerowanie | NIE DOTYCZY | 350 mm/s (827 cali/min) | 100% | 1 |
| Cięcie | 3 mm (0,118") | 22,5 mm/s (53,1 cala/min) | 100% | 1 | |
| Cięcie | 4 mm (0,157") | 12 mm/s (28 cali/min) | 100% | 1 | |
| Cięcie | 6 mm (0,236") | 6 mm/s (14 cali/min) | 100% | 1 | |
| Cięcie | 10 mm (0,394") | 3 mm/s (7 cali/min) | 100% | 1 | |
| Płyta pilśniowa o wysokiej gęstości (HDF) |
Grawerowanie | NIE DOTYCZY | 350 mm/s (827 cali/min) | 100% | 1 |
| Cięcie | 3 mm (0,118") | 12 mm/s (28 cali/min) | 100% | 1 | |
| Płyta pilśniowa średniej gęstości (MDF) |
Grawerowanie | NIE DOTYCZY | 350 mm/s (827 cali/min) | 100% | 1 |
| Cięcie | 7,5 mm (0,295") | 4 mm/s (9,4 cala/min) | 100% | 1 | |
| Balsa | Grawerowanie | NIE DOTYCZY | 350 mm/s (827 cali/min) | 100% | 1 |
| Cięcie | 12 mm (0,472") | 40 mm/s (94 cale/min) | 100% | 2 | |
| Drewno sosnowe | Grawerowanie | NIE DOTYCZY | 350 mm/s (827 cali/min) | 100% | 1 |
| Cięcie | 15 mm (0,591") | 3 mm/s (7 cali/min) | 100% | 1 | |
| Veg-Tan Top-Grain Skóra świńska |
Grawerowanie | NIE DOTYCZY | 3000 mm/s (7090 cali/min) | 100% | 1 |
| Grawerowanie | NIE DOTYCZY | 60 mm/s (142 cale/min) | 2% | 1 | |
| Cięcie | 2 mm (0,079") | 50 mm/s (118 cali/min) | 100% | 1 | |
| Hard Veg-Tan Full-Grain Skóra wołowa |
Grawerowanie | NIE DOTYCZY | 3000 mm/s (7090 cali/min) | 100% | 1 |
| Grawerowanie | NIE DOTYCZY | 60 mm/s (142 cale/min) | 2% | 1 | |
| Cięcie | 4 mm (0,157") | 18 mm/s (42,5 cala/min) | 100% | 1 | |
| PU (poliuretan) Sztuczna skóra | Cięcie | 2 mm (0,079") | 50 mm/s (118 cali/min) | 100% | 1 |
| Biały marmur | (Głęboki) Grawerowanie | NIE DOTYCZY | 52 mm/s (120 cali/min) | 100% | 1 |
| Łupek | Grawerowanie | NIE DOTYCZY | 140 mm/s (330 cali/min) | 100% | 1 |
| Czarny akryl | Cięcie | 2 mm (0,079") | 7 mm/s (17 cali/min) | 100% | 1 |
| Cięcie | 5 mm (0,197") | 6 mm/s (14 cali/min) | 100% | 3 | |
| Cięcie | 10 mm (0,394") | 6 mm/s (14 cali/min) | 100% | 4 | |
| Pomarańczowy przezroczysty akryl | Grawerowanie | NIE DOTYCZY | 220 mm/s (520 cali/min) | 5% | 1 |
| Czerwony akryl | Cięcie | 2 mm (0,079") | 4,2 mm/s (9,9 cala/min) | 100% | 1 |
| Zielony akryl | Cięcie | 2 mm (0,079") | 2,8 mm/s (6,6 cala/min) | 100% | 1 |
| Bawełna | Grawerowanie | NIE DOTYCZY | 180 mm/s (425 cali/min) | 15% | 1 |
| Jeans | Cięcie | 0,5 mm (0,0197") | 255 mm/s (602 cale/min) | 100% | 1 |
| Wzmocniony nylon o wysokiej gęstości | Cięcie | 3,6 mm (0,142") | 6 mm/s (14,2 cala/min) | 100% | 1 |
| Biały poliester | Cięcie | 0,2 mm (0,00787") | 60 mm/s (142 cale/min) | 100% | 1 |
| Biały poliester o wysokiej gęstości | Cięcie | 0,4 mm (0,0157") | 25 mm/s (59 cali/min) | 100% | 1 |
| Cordura | Cięcie | 0,35 mm (0,0138") | 150 mm/s (354 cale/min) | 100% | 1 |
| Cięcie | 0,5 mm (0,0197") | 95 mm/s (224 cale/min) | 100% | 1 | |
| Filc | Cięcie | 4 mm (0,1575") | 70 mm/s (165 cali/min) | 100% | 1 |
| Pianka | Cięcie | 40 mm (1,575") | 5 mm/s (12 cali/min) | 100% | 1 |
| Cięcie | 40 mm (1,575") | 15 mm/s (35 cali/min) | 100% | 3 | |
| Pianka EVA | Cięcie | 3 mm (0,118") | 140 mm/s (331 cali/min) | 100% | 1 |
| Cięcie | 5 mm (0,197") | 85 mm/s (201 cali/min) | 100% | 1 | |
| Pianka poliuretanowa (PU) | Cięcie | 10 mm (0,394") | 88,5 mm/s (209 cali/min) | 100% | 1 |
| Włókno węglowe | Cięcie | 0,5 mm (0,0197") | 15 mm/s (35,4 cala/min) | 100% | 1 |
| Włókno szklane | Cięcie | 0,7 mm (0,0276") | 5 mm/s (11,8 cala/min) | 100% | 1 |
| Stal nierdzewna | (Głębokie) Grawerowanie | NIE DOTYCZY | 70 mm/s (165 cali/min) | 25% | 1 |
| Grawerowanie (głębokie) | NIE DOTYCZY | 280 mm/s (661 cali/min) | 100% | 1 | |
| Znakowanie | NIE DOTYCZY | 865 mm/s (2040 cali/min) | 100% | 1 | |
| Stal narzędziowa | (głębokie) Grawerowanie | NIE DOTYCZY | 70 mm/s (165 cali/min) | 25% | 1 |
| Grawerowanie (głębokie) | NIE DOTYCZY | 280 mm/s (661 cali/min) | 100% | 1 | |
| Znakowanie | NIE DOTYCZY | 865 mm/s (2040 cali/min) | 100% | 1 |
