XPATH CNC Plug&Play 45W lasersett med PLH3D-XT8
XPATH CNC PLH3D-XT8 laseroppgraderingssett
Spesifikasjoner: 45W optisk effekt, HD 125DPI 180um spot, maks treskjæringstykkelse 20mm (¾")
Best for: CO2-lignende skjæring og gravering i ultrahøy hastighet, skjæring av tykke materialer
Tilgjengelig for bestilling på forespørsel
Last ned
Produktbeskrivelse
XPX-Line - den perfekte kombinasjonen av XP-Line- og X-Line-teknologiene.
Med elegant, moderne design, komponenter av topp kvalitet og utmerket konstruksjon er denne hybride CNC-maskinen perfekt forberedt for de tøffeste produktene.
Denne maskinen er den ultimate investeringen for deg som krever eksepsjonell kvalitet og pålitelighet.
Klikk her for å kjøpe den komplette CNC-maskinen fra XPATH CNC
Fordeler som Opt Lasers tilbyr for første gang på dette markedet
Gratis frakt for individuelle kunder
Livstids teknisk support
#1 i kundesupport
Valgfri kollisjons- eller laserhodefallforsikring
Produkt fra skaperen av laserhodekonseptet
Laget i Polen, EU

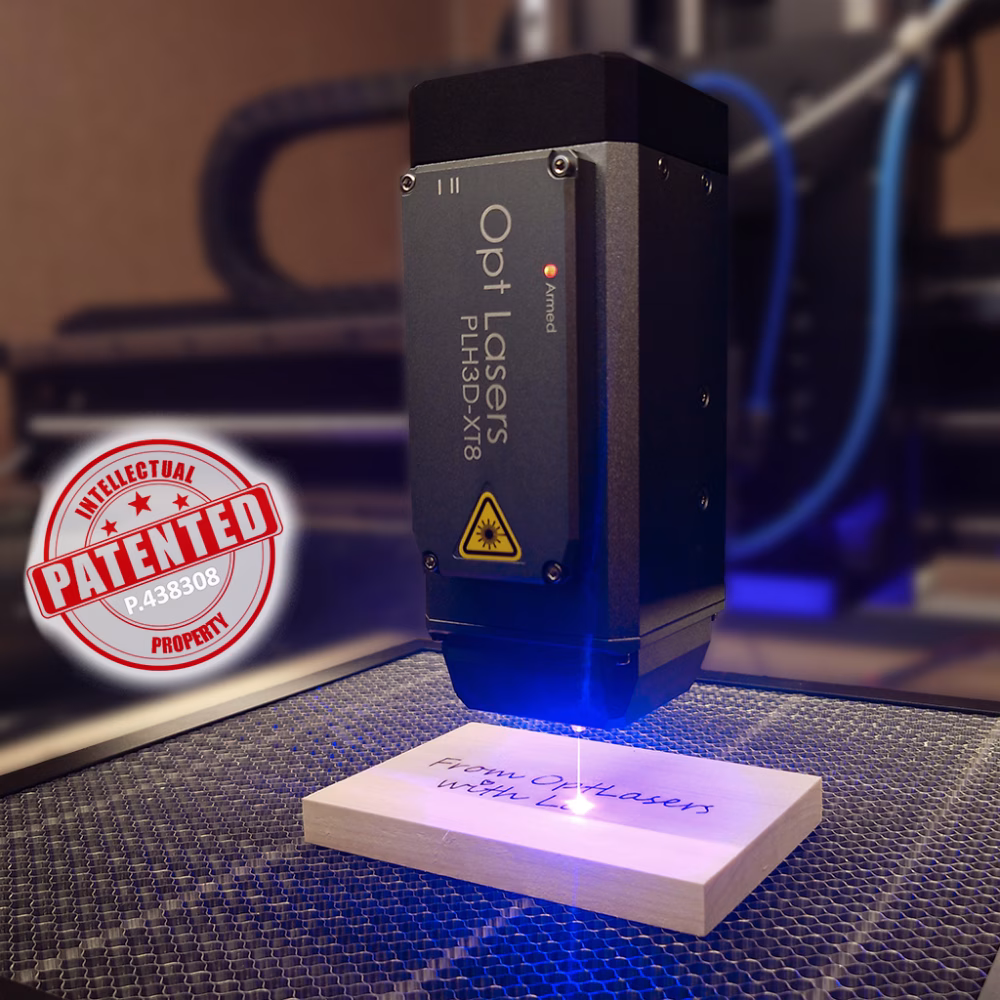

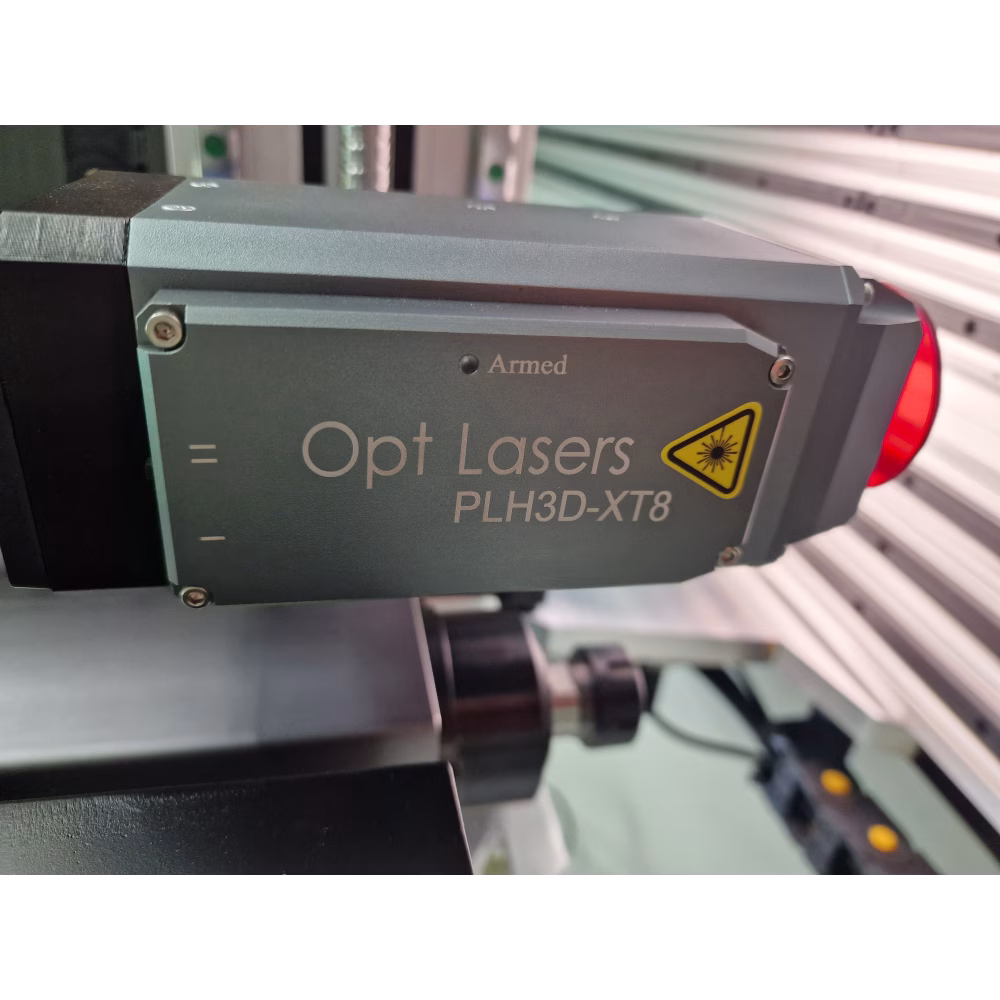

PLH3D-XT8 - verdens første patenterte laserhode - komplett plug&play-sett for alle CNC-maskiner
Ønsker du å oppgradere CNC-maskinen din med laserfunksjoner? Våre Hyper-Performance XT8 CNC-laserhoder for skjæring og gravering er den ultimate løsningen. Våre imponerende XT8-laserhoder er laget av bransjens ledende produsent og konseptutvikler av laserhoder, og gir enestående ytelse.
PLH3D-XT8-laserhodet har Opt Lasers' patenterte multi-laserdiodeteknologi, som er drivkraften bak de banebrytende egenskapene. Denne innovative tilnærmingen sikrer enestående ytelse og presisjon, og setter en ny standard innen laserbehandling.
Dette omfattende settet inneholder alle viktige komponenter som laserbriller, OptiShield Beam Cover, PLH3D-CNC Adapter Pro og et universelt aluminiumsfeste for enkel integrering med CNC-maskiner. Settet er dessuten utstyrt med en universell signalkabel, signalkabler og en PSU, noe som sikrer universell kompatibilitet med alle CNC-kontrollere.
Stol på det beste - dette settet er din alt-i-ett Plug&Play-pakke, som gir førsteklasses ytelse og problemfritt oppsett for maskinen din, fra oss, Opt Lasers.
Klikk for å se XT8 i aksjon!
Funksjoner og fordeler med PLH3D-XT8-laserhodet
Uovertruffen fokusdybde: Med sin bemerkelsesverdige fokusdybde og utvidede strålemellomrom eliminerer XT8 behovet for stadige justeringer og gjør det mulig å skjære i én omgang, noe som gjør arbeidet raskere.
Presisjon i aksjon: PLH3D-XT8s laserpunktstørrelse på under 200 um gjør at du kan oppnå presise detaljer for kunstnerisk arbeid og skjære gjennom materialer som 15 mm treverk uten problemer.
Gravering i gråtoner og skjæring med full effekt: Bytt mellom to moduser: 50 % effekt for detaljert gravering eller høyhastighetsskjæring med 100 % effekt, slik at du raskt kan tilpasse deg ulike materialer og bruksområder.
Integrert luftassistert dyse: Forbedre skjæreeffektiviteten med vår integrerte dyse. Opptil seks ganger raskere skjærehastigheter og redusert varmerelatert skade på det bearbeidede materialet.
Kjølerør av kobber: Vår avanserte kjøleteknologi sikrer optimal kjøleytelse og lang levetid ved å lede varmen effektivt til en ekstra kjøleribbe.
Driftssikkerhet: Hold deg informert med vår LED-indikator, som indikerer laserens aktiverte status og varsler om overoppheting for ekstra sikkerhet og riktig temperaturstyring.
Superrask innebygd driver: Opplev uovertruffen ytelse med vår integrerte driver, som sikrer presis gravering og pålitelige resultater. Laserdiodenes nærhet til driveren muliggjør høyfrekvent strømmodulering.
Problemfri installasjon: Laserhodet vårt er designet for enkel integrering, spesielt med OEM-applikasjoner, og forenkler oppsettet med tilgjengelige kontakter og beskyttede terminaler.
OEM-tilpasning er tilgjengelig for produsenter av 3D-skrivere og CNC-maskiner.
Tilbehør til PLH3D-XT8
PLH3D-CNC Adapter Pro
(Inkludert i Plug&Play-sett)
- Sikkerhetsnøkkel for å forhindre uautorisert bruk.
- Display som viser status, inngangsstatus, PWM-signalets fyllingsnivå og innstilt program.
- Enkel programendring og mulighet for programmering av adapteren.
- Omstart av systemet i tilfelle strømbrudd.
- Deteksjon av tilkobling av laserhode.
- Tilleggsinnstillinger for avanserte brukere.
- Testmodus for kontroll av tilkoblinger og testing av laserhodet.
- Mulighet for ekstern tilkobling.
- Ytterligere optoisolerte innganger.
Magnetisk LaserDockⓇ PRO
(Valgfritt tilbehør, legg til øverst på siden)
- Samtidig tilkobling for strøm og trykkluft i én dokkingstasjon.
- Forhindrer farlige vertikale kollisjoner.
- Rask montering eller demontering av laserhodet på få sekunder.
- Egnet for montering av tunge laserhoder.
- Gullbelagte, fjærbelastede pinner sørger for beskyttede og pålitelige tilkoblinger.
- Posisjonslåsing for LaserDock.
- Hardt anodisert aluminiumskonstruksjon.
OptiShield - PLH3D sikkerhetsdeksel for lasergraveringsstråle
(Inkludert i Plug&Play-sett)
- Reduserer refleksjon av laserlys fra det bearbeidede materialet.
- Sikrer optimal kjøling av laserhodet.
- Høytrykks luftassistert dyse.
Lasersikkerhetsbriller
(Inkludert i Plug&Play-sett)
- Øk sikkerheten din med våre CE-klassifiserte 450 nm laserbriller.
- Tilbyr 50 % synlig lysgjennomgang for klar sikt.
- Høy optisk tetthet (OD) på 7+ i hele området fra 190 nm til 540 nm.
- Reduserer effektivt den potensielle skaden fra diffust reflektert laserstråling.
- Gir et betydelig lag med beskyttelse mot eksponering for blå laser.
Referanseverktøy for montering og høyde
(Inkludert i Plug&Play-sett)
- Høydereferanseverktøy for rask og enkel justering av laserhodets arbeidsavstand.
- Robust aluminiumsfeste for sikker montering av laserhodet eller dokkingstasjonen.
- Alle grunnleggende skruer er inkludert.
- Unngå skjulte kostnader.
Strømforsyning og kabling
(Inkludert i Plug&Play-sett)
- Alle nødvendige ledninger for sømløs tilkobling.
- Kompatibel med internasjonale stikkontakter (USA, AU og Europa).
- Strømforsyning av høy kvalitet og med lavt støynivå.
- Utformet for å forenkle oppsettet og forbedre brukeropplevelsen med Opt Lasers Kit.
- Unngå skjulte kostnader.
Lasersikkerhetsvindu
(Valgfritt tilbehør, legg til øverst på siden)
- Ideelt for CNC-maskinkabinetter.
- Blokkerer dypt ultrafiolett, blått og grønt lys.
- Forbedrer sikkerheten i omgivelsene.
- Klassifisert til OD 6+ i området 190 til 540 nm.
- Tilgjengelig i ulike størrelser.
Galleri med bruksområder for PLH3D-XT8
Innebygd driver med uovertruffen ytelse - hjertet i laserhodet
Opt Lasers er først ute med å integrere en superrask laserdiodedriver direkte i laserhodet for skjæring og gravering. Den innebygde driveren, hjertet i laserhodet, sørger for bedre beskyttelse av laserdioden. Som produsent av laserdiodedrivere har Opt Lasers utnyttet mange års erfaring til å skape en svært effektiv driver med lavt strømforbruk og minimal varmeproduksjon. Dette gjør det mulig å bruke skjære- og graveringslaserne i høye hastigheter, selv for små detaljer eller svinger med trange radier, takket være driverens evne til å behandle alle nødvendige signaler raskt. Med en maksimal driverstrøm på 6 A sikrer drift ved 3-4 A dessuten lang levetid og pålitelighet, noe som gir en kompensasjon for forlenget levetid for driveren.
- Maksimal utgangsstrømkapasitet: 6 A
- Typisk utgangsstrøm: 3-4 A
- Inngangsspenning 24 V
- Integrert mikrokontroller for temperaturmåling og mykstart
- Termisk beskyttelsessystem: 45 °C
- Myk start for diodebeskyttelse
- Beskyttelse mot elektrostatisk utladning (ESD)
- Beskyttelse mot omvendt spenning
- Beskyttelse mot overstrøm
- Kompakt størrelse og 90 % effektivitet
- CW-modus og inngangskontrollmodus
- PWM/TTL-inngang
- Statusutgang (5V = OK) inngang
- Moduleringsbåndbredde 0-30 kHz
Tekniske spesifikasjoner for produktet
| PLH3D-XT8 | |
|---|---|
| Maksimal optisk effekt | 45 W |
| Laserhodets dimensjoner (L x B x H) | 76 x 89 x 194 mm (3 x 3,5 x 7,64 tommer) |
| Vekt av laserhode, typ. | 1050 g (2,31 lb.) Med LaserDock: 1230 g (2,71 lb.) |
| Strømningshastighet for vifte | 92 m3/t (53 CFM) |
| Støy fra vifte | 58 dBA |
| Mønster for monteringshull | 5x 4 hull, 24 x 15 mm (0,94 x 0,59 tommer) |
| Type monteringshull | M3 x 0,5 x 3 mm |
| Maks. Omgivelsestemperatur | 40 °C (104 °F) |
| Moduleringsinngang | PWM/TTL, 0 - 24 V |
| Anbefalt PWM-basisfrekvens | 1 - 5 kHz |
| Maks. Moduleringsbåndbredde | 30 kHz |
| Moduleringsinngangsimpedans | >1 kΩ |
| Strømforsyningsenhetens spenning | 24 V |
| 24 V PSU Min. Strøm | 8 A |
| Maksimalt strømforbruk | 170 W |
Eksempel på skjære- og graveringshastigheter med PLH3D-XT8
| Materiale | Type operasjon | Tykkelse | Hastighet | Laserkraft | Passeringer |
|---|---|---|---|---|---|
| Tre | Gravering | N/A | 350 mm/s (827 tommer/min) | 100% | 1 |
| Gravering | N/A | 70 mm/s (165 tommer/min) | 20% | 1 | |
| Kryssfiner | Gravering | N/A | 350 mm/s (827 tommer/min) | 100% | 1 |
| Skjæring | 3 mm (0,118") | 22,5 mm/s (53,1 tommer/min) | 100% | 1 | |
| Skjæring | 4 mm (0,157") | 12 mm/s (28 tommer/min) | 100% | 1 | |
| Skjæring | 6 mm (0,236") | 6 mm/s (14 tommer/min) | 100% | 1 | |
| Skjæring | 10 mm (0,394") | 3 mm/s (7 tommer/min) | 100% | 1 | |
| Høy tetthet Fiberplate (HDF) |
Gravering | N/A | 350 mm/s (827 tommer/min) | 100% | 1 |
| Skjæring | 3 mm (0,118") | 12 mm/s (28 tommer/min) | 100% | 1 | |
| Middels tetthet Fiberplate (MDF) |
Gravering | N/A | 350 mm/s (827 tommer/min) | 100% | 1 |
| Skjæring | 7,5 mm (0,295") | 4 mm/s (9,4 tommer/min) | 100% | 1 | |
| Balsa | Gravering | N/A | 350 mm/s (827 tommer/min) | 100% | 1 |
| Skjæring | 12 mm (0,472") | 40 mm/s (94 tommer/min) | 100% | 2 | |
| Furu | Gravering | N/A | 350 mm/s (827 tommer/min) | 100% | 1 |
| Skjæring | 15 mm (0,591") | 3 mm/s (7 tommer/min) | 100% | 1 | |
| Veg-Tan Top-Grain Griseskinn |
Gravering | N/A | 3000 mm/s (7090 tommer/min) | 100% | 1 |
| Gravering | N/A | 60 mm/s (142 tommer/min) | 2% | 1 | |
| Skjæring | 2 mm (0,079") | 50 mm/s (118 tommer/min) | 100% | 1 | |
| Hard Veg-Tan Fullnarvet Cowhide Leather |
Gravering | N/A | 3000 mm/s (7090 tommer/min) | 100% | 1 |
| Gravering | N/A | 60 mm/s (142 tommer/min) | 2% | 1 | |
| Skjæring | 4 mm (0,157") | 18 mm/s (42,5 tommer/min) | 100% | 1 | |
| PU (polyuretan) imitert skinn | Skjæring | 2 mm (0,079") | 50 mm/s (118 tommer/min) | 100% | 1 |
| Hvit marmor | (dyp) gravering | N/A | 52 mm/s (120 tommer/min) | 100% | 1 |
| Skifer | Gravering | N/A | 140 mm/s (330 tommer/min) | 100% | 1 |
| Svart akryl | Skjæring | 2 mm (0,079") | 7 mm/s (17 tommer/min) | 100% | 1 |
| Skjæring | 5 mm (0,197") | 6 mm/s (14 tommer/min) | 100% | 3 | |
| Skjæring | 10 mm (0,394") | 6 mm/s (14 tommer/min) | 100% | 4 | |
| Oransje gjennomsiktig akryl | Gravering | N/A | 220 mm/s (520 tommer/min) | 5% | 1 |
| Rød akryl | Skjæring | 2 mm (0,079") | 4,2 mm/s (9,9 tommer/min) | 100% | 1 |
| Grønn akryl | Skjæring | 2 mm (0,079") | 2,8 mm/s (6,6 tommer/min) | 100% | 1 |
| Bomull | Gravering | N/A | 180 mm/s (425 tommer/min) | 15% | 1 |
| Jeans | Skjæring | 0,5 mm (0,0197") | 255 mm/s (602 tommer/min) | 100% | 1 |
| Forsterket nylon med høy tetthet | Skjæring | 3,6 mm (0,142") | 6 mm/s (14,2 tommer/min) | 100% | 1 |
| Hvit polyester | Skjæring | 0,2 mm (0,00787") | 60 mm/s (142 tommer/min) | 100% | 1 |
| Hvit polyester med høy tetthet | Skjæring | 0,4 mm (0,0157") | 25 mm/s (59 tommer/min) | 100% | 1 |
| Cordura | Skjæring | 0,35 mm (0,0138") | 150 mm/s (354 tommer/min) | 100% | 1 |
| Skjæring | 0,5 mm (0,0197") | 95 mm/s (224 tommer/min) | 100% | 1 | |
| Filt | Skjæring | 4 mm (0,1575") | 70 mm/s (165 tommer/min) | 100% | 1 |
| Polyfoam | Skjæring | 40 mm (1,575") | 5 mm/s (12 tommer/min) | 100% | 1 |
| Skjæring | 40 mm (1,575") | 15 mm/s (35 tommer/min) | 100% | 3 | |
| EVA-skum | Skjæring | 3 mm (0,118") | 140 mm/s (331 tommer/min) | 100% | 1 |
| Skjæring | 5 mm (0,197") | 85 mm/s (201 tommer/min) | 100% | 1 | |
| Polyuretan (PU)-skum | Skjæring | 10 mm (0,394") | 88,5 mm/s (209 tommer/min) | 100% | 1 |
| Karbonfiber | Skjæring | 0,5 mm (0,0197") | 15 mm/s (35,4 tommer/min) | 100% | 1 |
| Glassfiber | Skjæring | 0,7 mm (0,0276") | 5 mm/s (11,8 tommer/min) | 100% | 1 |
| Rustfritt stål | (dyp) gravering | N/A | 70 mm/s (165 tommer/min) | 25% | 1 |
| (Dyp) gravering | N/A | 280 mm/s (661 tommer/min) | 100% | 1 | |
| Merking | N/A | 865 mm/s (2040 tommer/min) | 100% | 1 | |
| Verktøystål | (dyp) gravering | N/A | 70 mm/s (165 tommer/min) | 25% | 1 |
| (Dyp) gravering | N/A | 280 mm/s (661 tommer/min) | 100% | 1 | |
| Merking | N/A | 865 mm/s (2040 tommer/min) | 100% | 1 |
