Kit laser XPATH CNC Plug&Play 45W cu PLH3D-XT8
Kit de upgrade laserXPATH CNC PLH3D-XT8
Specs: Putere optică 45W, HD 125DPI 180um spot, grosime maximă de tăiere a lemnului 20mm (¾" )
Ideal pentru: Tăiere și gravare la viteză foarte mare de tip CO2, tăierea materialelor groase
Disponibil la comandă, la cerere
Descarcari
Descriere produs
XPX-Line - combinația perfectă a tehnologiilor XP-Line și X-Line.
Cu un design modern elegant, componente de calitate superioară și o construcție excelentă, această mașină CNC hibridă este perfect pregătită pentru cele mai dificile produse.
Această mașină este investiția supremă pentru cei care au nevoie de calitate și fiabilitate excepționale.
Faceți clic aici pentru a achiziționa mașina CNC completă de la XPATH CNC
Beneficii oferite de Opt Lasers pentru prima dată pe această piață
Transport gratuit pentru clienții individuali
Asistență tehnică pe viață
#1 în asistența pentru clienți
Asigurare opțională împotriva coliziunii sau căderii capului laser
Produs provenit de la creatorul conceptului capului laser
Fabricat în Polonia, UE

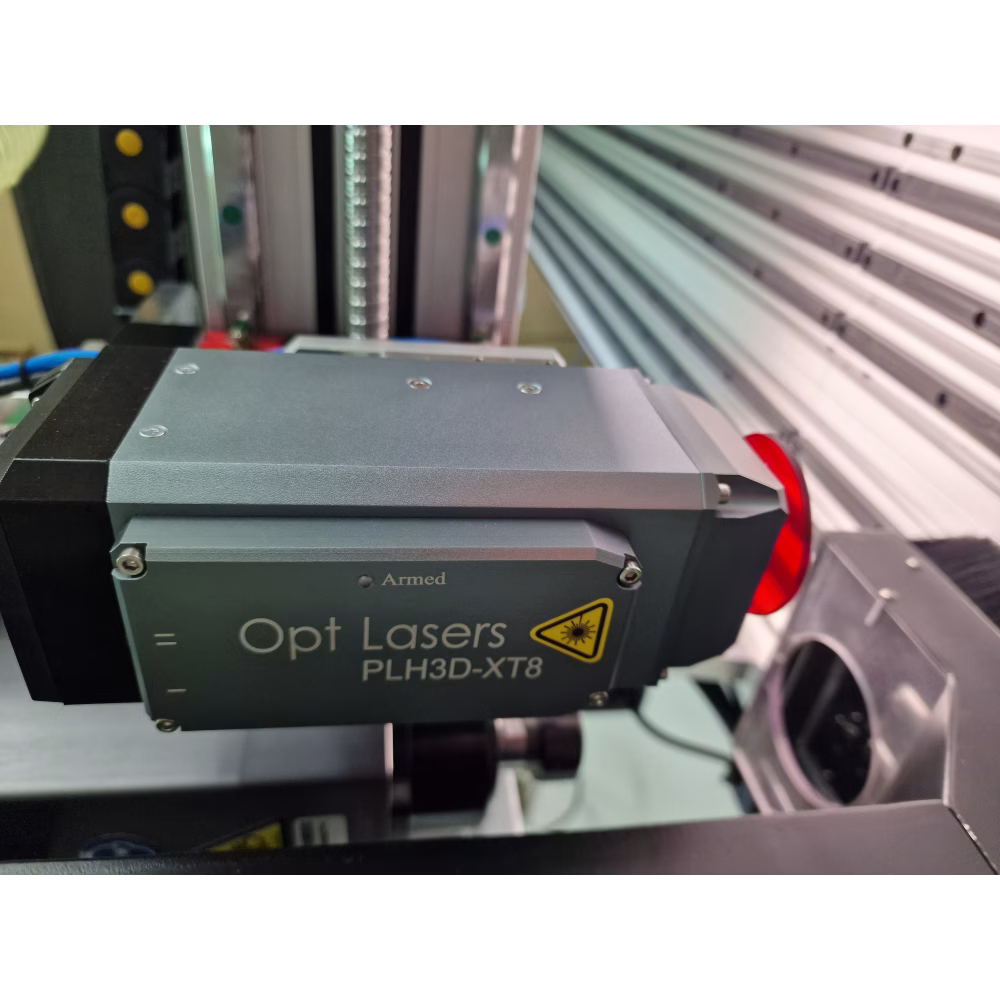

PLH3D-XT8 - Kit complet Plug&Play cu cap laser patentat nr. 1 din lume pentru toate mașinile CNC
Doriți să vă îmbunătățiți mașina CNC cu capabilități laser? Capetele noastre laser de tăiere și gravare CNC XT8 Hyper-Performance sunt soluția supremă. Realizate de cel mai important producător și creator de concepte de capete laser din industrie, capetele noastre laser XT8 impresionante oferă performanțe de neegalat.
Capul laser PLH3D-XT8 încorporează tehnologia cu diode multi-laser patentată de Opt Lasers, care îi asigură capabilitățile de ultimă oră. Această abordare inovatoare asigură o performanță și o precizie de neegalat, stabilind un nou standard în prelucrarea laser.
Acest kit cuprinzător include toate componentele esențiale, cum ar fi ochelarii de protecție pentru laser, OptiShield Beam Cover, PLH3D-CNC Adapter Pro și un suport universal din aluminiu pentru o integrare ușoară cu mașinile CNC. În plus, kitul este echipat cu un cablu de semnal universal, fire de semnal și un PSU, asigurând compatibilitatea universală cu orice controler CNC.
Aveți încredere în cei mai buni - acest kit este pachetul dvs. Plug&Play all-in-one, oferind performanțe de top și o configurare fără probleme pentru mașina dvs. de la noi, Opt Lasers.
Faceți clic pentru a vedea XT8 în acțiune!
Caracteristici și beneficii ale capului laser PLH3D-XT8
Adâncime de focalizare de neegalat: Cu adâncimea sa remarcabilă de focalizare și talia extinsă a fasciculului, XT8 elimină nevoia de ajustări constante și permite tăierea cu o singură trecere, accelerându-vă munca.
Precizie în acțiune: Dimensiunea spotului laser al PLH3D-XT8 sub 200 um vă permite să obțineți detalii precise pentru lucrările artistice și să tăiați fără efort materiale precum lemnul de 15 mm.
Gravare în scală de gri și tăiere la putere maximă: Comutați între două moduri: 50% putere pentru gravură detaliată sau tăiere de mare viteză cu 100% putere, adaptându-vă rapid la diverse materiale și aplicații.
Duză integrată cu aer asistat: Îmbunătățiți eficiența tăierii cu duza noastră integrată. Bucurați-vă de viteze de tăiere de până la șase ori mai mari și de reducerea daunelor provocate de căldură materialului prelucrat.
Radiator cu țevi de căldură din cupru: Tehnologia noastră avansată de răcire asigură performanțe optime de răcire și o longevitate mare prin transportul eficient al căldurii către un radiator suplimentar.
Siguranță operațională: Rămâneți informat cu ajutorul LED-ului nostru de semnalizare, care indică starea de armare a laserului și furnizează alerte de supraîncălzire pentru o siguranță sporită și gestionarea corectă a temperaturii.
Driver integrat ultrarapid: Experimentați performanțe de neegalat cu driverul nostru integrat, asigurând gravură precisă și rezultate fiabile. Apropierea diodelor laser de driver permite modularea curentului la frecvențe înalte.
Instalare fără probleme: Proiectat pentru o integrare ușoară, în special în cazul aplicațiilor OEM, capul nostru laser simplifică configurarea cu conectori accesibili și terminale protejate.
Personalizarea OEM este disponibilă pentru producătorii de imprimante 3D și mașini CNC.
Accesorii pentru PLH3D-XT8
Adaptor PLH3D-CNC Pro
(inclus în kiturile Plug&Play)
- Cheie de siguranță pentru a preveni utilizarea neautorizată.
- Afișaj care arată starea, starea intrării, nivelul de umplere al semnalului PWM și programul setat.
- Schimbare ușoară a programului și capacitate de programare a adaptorului.
- Repornirea sistemului în caz de pană de curent.
- Detectarea conectării capului laser.
- Setări suplimentare pentru utilizatorii avansați.
- Mod de testare pentru verificarea conexiunilor și testarea capului laser.
- Capacitate de armare de la distanță.
- Intrări opto-izolate suplimentare.
Magnetic LaserDockⓇ PRO
(accesoriu opțional, se adaugă în partea de sus a paginii)
- Conexiune simultană pentru electricitate și aer comprimat într-o singură stație de andocare.
- Previne coliziunile verticale periculoase.
- Fixarea sau îndepărtarea rapidă a capului laser în câteva secunde.
- Potrivit pentru montarea capetelor laser grele.
- Pinii placați cu aur și încărcați cu arc asigură conexiuni protejate și fiabile.
- Capacitate de blocare a poziției pentru LaserDock.
- Construcție din aluminiu anodizat dur.
OptiShield - PLH3D Acoperire pentru fascicul de siguranță pentru gravură laser
(inclusă în kiturile Plug&Play)
- Reduce reflexia luminii laser emise de materialul prelucrat.
- Asigură răcirea optimă a capului laser.
- Duză de asistare cu aer de înaltă presiune.
Ochelari de protecție pentru laser
(incluse în kiturile Plug&Play)
- Îmbunătățiți siguranța cu ochelarii noștri de protecție pentru laser 450 nm, clasificați CE.
- Oferă 50% transmisie a luminii vizibile pentru o vizibilitate clară.
- Densitate optică ridicată (OD) de 7+ în intervalul 190 nm - 540 nm.
- Reduc în mod eficient potențialul nociv al radiațiilor laser reflectate difuz.
- Oferă un strat semnificativ de protecție împotriva expunerii la laserul albastru.
Instrument de referință pentru montare și înălțime
(Inclus în kiturile Plug&Play)
- Instrument de referință a înălțimii pentru ajustarea rapidă și ușoară a distanței de lucru a capului laser.
- Suport robust din aluminiu pentru fixarea sigură a capului laser sau a stației de andocare.
- Toate șuruburile de bază sunt incluse.
- Evitați costurile ascunse.
Sursă de alimentare și cabluri
(incluse în kiturile Plug&Play)
- Toate cablurile necesare pentru conectivitate fără întreruperi.
- Compatibil cu prizele internaționale (SUA, AU și Europa).
- Sursă de alimentare de înaltă calitate și cu zgomot redus.
- Concepută pentru a simplifica configurarea și a îmbunătăți experiența utilizatorului cu kitul Opt Lasers.
- Evitați costurile ascunse.
Fereastră de siguranță pentru laser
(Accesoriu opțional, se adaugă în partea de sus a paginii)
- Ideală pentru incintele mașinilor CNC.
- Blochează lumina ultravioletă profundă, albastră și verde.
- Îmbunătățește siguranța împrejurimilor.
- Evaluată la OD 6+ în intervalul de la 190 la 540 nm.
- Disponibil în diferite dimensiuni.
Galeria de aplicații PLH3D-XT8
Driver încorporat cu performanțe de neegalat - inima capului laser
Opt Lasers este lider în inovație, fiind primul care integrează un driver de diodă laser super-rapidă direct în capul laser de tăiere și gravură. Driverul integrat, inima capului laser, asigură o protecție sporită pentru dioda laser. În calitate de producător de drivere pentru diode laser, Opt Lasers a valorificat ani de experiență pentru a crea un driver foarte eficient, cu un consum redus de energie și o producție minimă de căldură. Acest lucru face posibilă utilizarea laserelor de tăiere și gravură la viteze mari, chiar și pentru detalii mici sau curbe cu rază mică, datorită capacității driverului de a procesa rapid toate semnalele necesare. În plus, cu un curent maxim al driverului de 6 A, funcționarea acestuia la 3-4 A asigură longevitatea și fiabilitatea, oferind un offset pentru o durată de viață extinsă a driverului.
- Capacitate maximă de curent de ieșire: 6 A
- Curent de ieșire tipic: 3-4 A
- Tensiune de intrare 24 V
- Microcontroler integrat pentru măsurarea temperaturii și pornire ușoară
- Sistem de protecție termică: 45 °C
- Pornire ușoară pentru protecția diodei
- Protecție împotriva descărcărilor electrostatice (ESD)
- Protecție împotriva tensiunii inverse
- Protecție la supracurent
- Dimensiuni compacte și randament de 90%
- Mod CW și mod de control al intrării
- Intrare PWM/TTL
- Intrare ieșire de stare (5V = OK)
- Lățime de bandă de modulație 0-30 kHz
Specificații tehnice ale produsului
| PLH3D-XT8 | |
|---|---|
| Putere optică maximă | 45 W |
| Dimensiunile capului laser (L x l x î) | 76 x 89 x 194 mm (3 x 3,5 x 7,64 in.) |
| Greutatea capului laser, Tip. | 1050 g (2,31 lb.) Cu LaserDock: 1230 g (2,71 lb.) |
| Debitul ventilatorului | 92 m3/h (53 CFM) |
| Zgomotul ventilatorului | 58 dBA |
| Modelul găurilor de montare | 5x 4 găuri, 24 x 15 mm (0,94 x 0,59 in.) |
| Tipul găurii de montare | M3 x 0,5 x 3 mm |
| Max. Temperatura mediului ambiant | 40°C (104°F) |
| Intrare modulație | PWM/TTL, 0 - 24 V |
| Frecvență de bază PWM recomandată | 1 - 5 kHz |
| Max. Lățime de bandă de modulare | 30 kHz |
| Impedanța de intrare a modulației | >1 kΩ |
| Tensiunea unității de alimentare | 24 V |
| 24 V PSU Min. Curent | 8 A |
| Consum maxim de energie | 170 W |
Exemple de viteze de tăiere și gravare cu PLH3D-XT8
| Material | Tip operație | Grosime | Viteză | Putere laser | Treceri |
|---|---|---|---|---|---|
| Lemn | Gravare | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Gravare | N/A | 70 mm/s (165 inch/min) | 20% | 1 | |
| Placaj | Gravare | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Tăiere | 3 mm (0,118") | 22,5 mm/s (53,1 inch/min) | 100% | 1 | |
| Tăiere | 4 mm (0,157") | 12 mm/s (28 inch/min) | 100% | 1 | |
| Tăiere | 6 mm (0,236") | 6 mm/s (14 inch/min) | 100% | 1 | |
| Tăiere | 10 mm (0,394") | 3 mm/s (7 inch/min) | 100% | 1 | |
| Plăci din fibre de înaltă densitate (HDF) |
Gravare | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Tăiere | 3 mm (0,118") | 12 mm/s (28 inch/min) | 100% | 1 | |
| Plăci din fibră de densitate medie (MDF) |
Gravare | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Tăiere | 7,5 mm (0,295") | 4 mm/s (9,4 inch/min) | 100% | 1 | |
| Balsa | Gravură | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Tăiere | 12 mm (0,472") | 40 mm/s (94 inch/min) | 100% | 2 | |
| Lemn de pin | Gravură | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Tăiere | 15 mm (0,591") | 3 mm/s (7 inch/min) | 100% | 1 | |
| Veg-Tan Top-Grain Piele de porc |
Gravare | N/A | 3000 mm/s (7090 inch/min) | 100% | 1 |
| Gravare | N/A | 60 mm/s (142 inch/min) | 2% | 1 | |
| Tăiere | 2 mm (0,079") | 50 mm/s (118 inch/min) | 100% | 1 | |
| Hard Veg-Tan Piele de vacă integrală |
Gravare | N/A | 3000 mm/s (7090 inch/min) | 100% | 1 |
| Gravare | N/A | 60 mm/s (142 inch/min) | 2% | 1 | |
| Tăiere | 4 mm (0,157") | 18 mm/s (42,5 inch/min) | 100% | 1 | |
| PU (Poliuretan) Piele falsă | Tăiere | 2 mm (0,079") | 50 mm/s (118 inch/min) | 100% | 1 |
| Marmură albă | (adâncă) Gravare | N/A | 52 mm/s (120 inch/min) | 100% | 1 |
| Ardezie | Gravare | N/A | 140 mm/s (330 inch/min) | 100% | 1 |
| Acrilic negru | Tăiere | 2 mm (0,079") | 7 mm/s (17 inch/min) | 100% | 1 |
| Tăiere | 5 mm (0,197") | 6 mm/s (14 inch/min) | 100% | 3 | |
| Tăiere | 10 mm (0,394") | 6 mm/s (14 inch/min) | 100% | 4 | |
| Acrilic portocaliu transparent | Gravură | N/A | 220 mm/s (520 inch/min) | 5% | 1 |
| Acrilic roșu | Tăiere | 2 mm (0,079") | 4,2 mm/s (9,9 inch/min) | 100% | 1 |
| Acrilic verde | Tăiere | 2 mm (0,079") | 2,8 mm/s (6,6 inch/min) | 100% | 1 |
| Bumbac | Gravură | N/A | 180 mm/s (425 inch/min) | 15% | 1 |
| Blugi | Tăiere | 0,5 mm (0,0197") | 255 mm/s (602 inch/min) | 100% | 1 |
| Nylon ranforsat de înaltă densitate | Tăiere | 3,6 mm (0,142") | 6 mm/s (14,2 inch/min) | 100% | 1 |
| Poliester alb | Tăiere | 0,2 mm (0,00787") | 60 mm/s (142 inch/min) | 100% | 1 |
| Poliester alb de înaltă densitate | Tăiere | 0,4 mm (0,0157") | 25 mm/s (59 inch/min) | 100% | 1 |
| Cordura | Tăiere | 0,35 mm (0,0138") | 150 mm/s (354 inch/min) | 100% | 1 |
| Tăiere | 0,5 mm (0,0197") | 95 mm/s (224 inch/min) | 100% | 1 | |
| Fetru | Tăiere | 4 mm (0,1575") | 70 mm/s (165 inch/min) | 100% | 1 |
| Poliespumă | Tăiere | 40 mm (1,575") | 5 mm/s (12 inch/min) | 100% | 1 |
| Tăiere | 40 mm (1,575") | 15 mm/s (35 inch/min) | 100% | 3 | |
| Spumă EVA | Tăiere | 3 mm (0,118") | 140 mm/s (331 inch/min) | 100% | 1 |
| Tăiere | 5 mm (0,197") | 85 mm/s (201 inch/min) | 100% | 1 | |
| Spumă poliuretanică (PU) | Tăiere | 10 mm (0,394") | 88,5 mm/s (209 inch/min) | 100% | 1 |
| Fibră de carbon | Tăiere | 0,5 mm (0,0197") | 15 mm/s (35,4 inch/min) | 100% | 1 |
| Fibră de sticlă | Tăiere | 0,7 mm (0,0276") | 5 mm/s (11,8 inch/min) | 100% | 1 |
| Oțel inoxidabil | (adânc) Gravare | N/A | 70 mm/s (165 inch/min) | 25% | 1 |
| Gravare (adâncă) | N/A | 280 mm/s (661 inch/min) | 100% | 1 | |
| Marcare | N/A | 865 mm/s (2040 inch/min) | 100% | 1 | |
| Oțel pentru scule | (adânc) Gravare | N/A | 70 mm/s (165 inch/min) | 25% | 1 |
| Gravare (adâncă) | N/A | 280 mm/s (661 inch/min) | 100% | 1 | |
| Marcare | N/A | 865 mm/s (2040 inch/min) | 100% | 1 |
