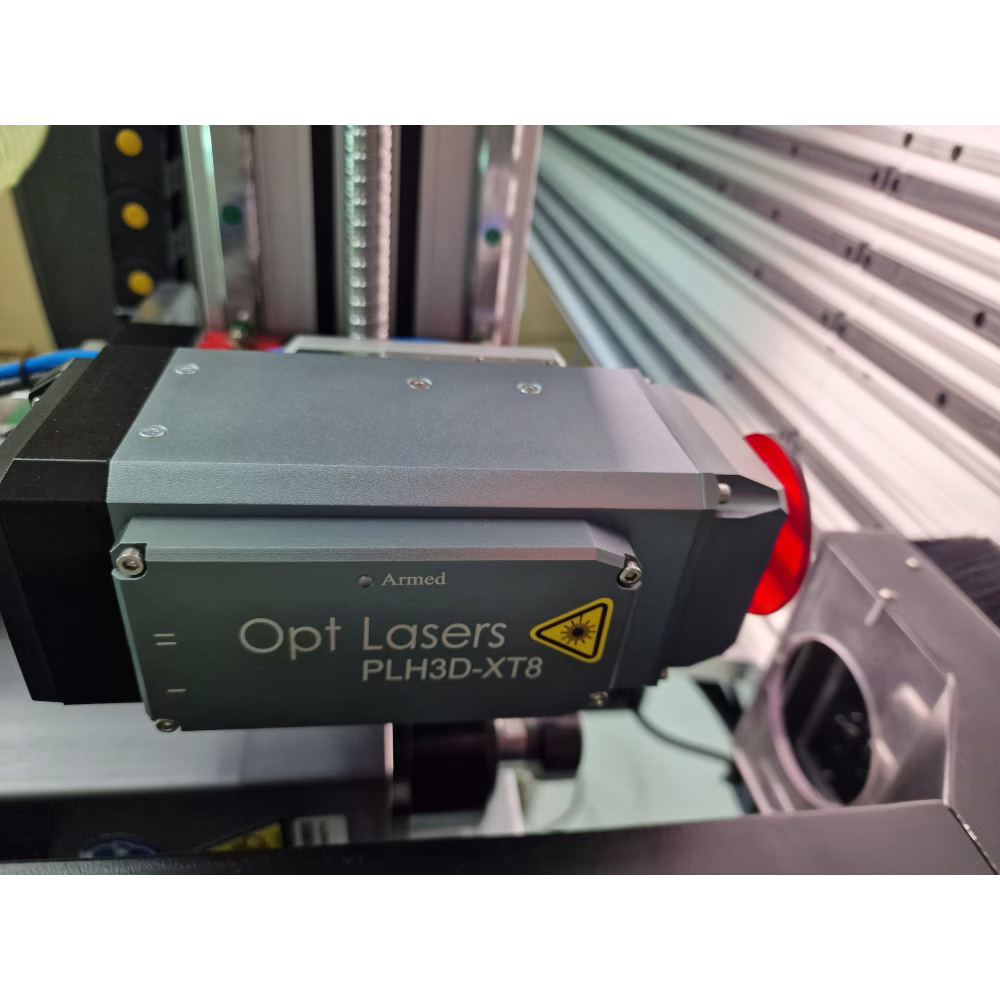

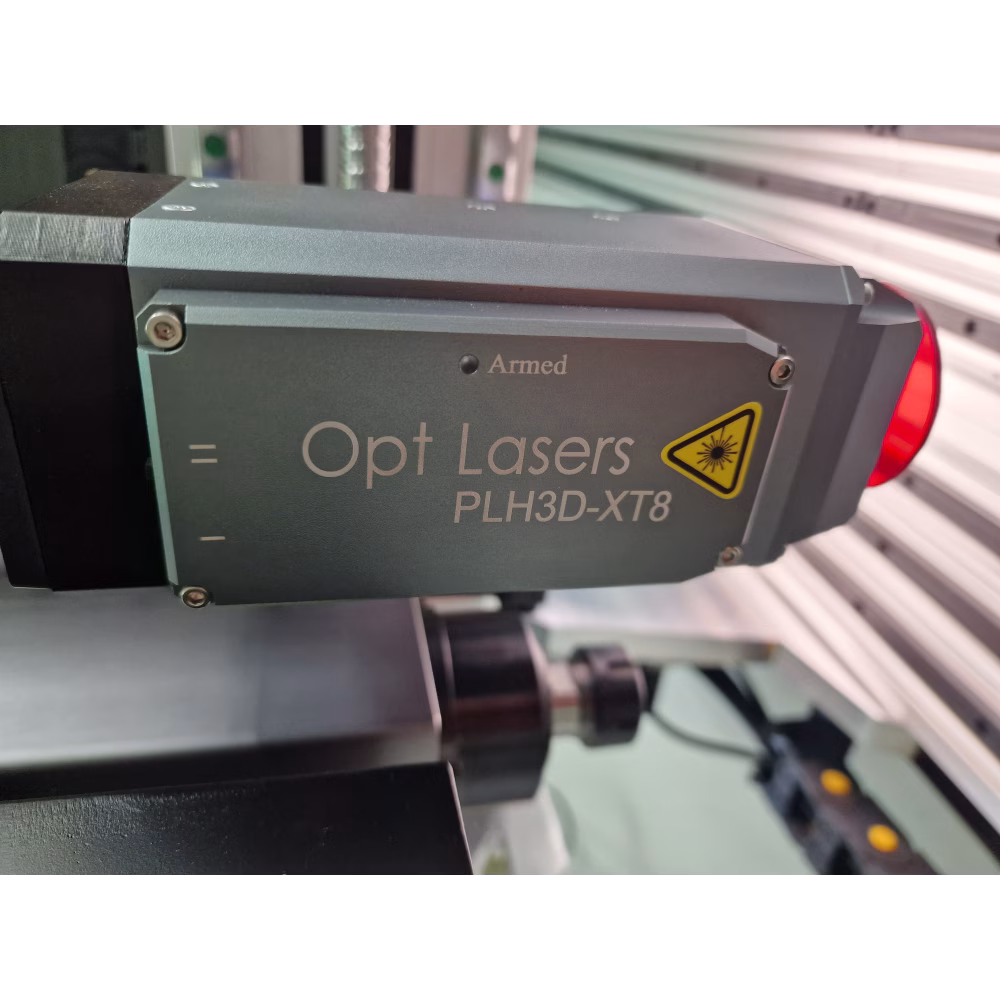

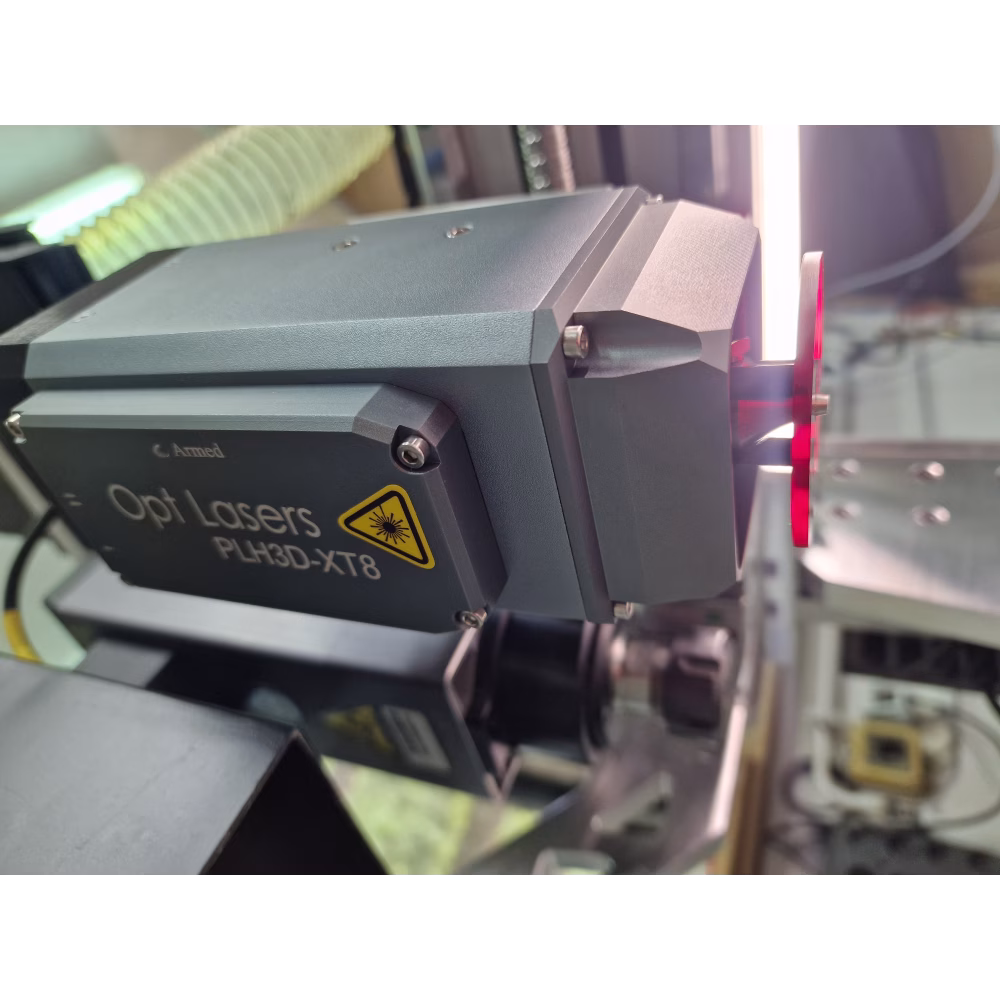

XPATH CNC Plug&Play 45W Laser Kit avec PLH3D-XT8
XPATH CNC PLH3D-XT8 Kit de mise à niveau laser
Caractéristiques : Puissance optique de 45W, spot HD 125DPI 180um, épaisseur maximale de coupe du bois 20mm (¾" )
Idéal pour : Découpe et gravure à très haute vitesse de type CO2, découpe de matériaux épais
Disponible sur commande à la demande
Téléchargement
Description du produit
XPX-Line - la combinaison parfaite des technologies XP-Line et X-Line.
Avec un design moderne et élégant, des composants de qualité supérieure et une excellente construction, cette machine CNC hybride est parfaitement préparée pour les produits les plus difficiles.
Cette machine est l'investissement ultime pour ceux qui exigent une qualité et une fiabilité exceptionnelles.
Cliquez ici pour acheter la machine CNC complète de XPATH CNC.
Avantages offerts par Opt Lasers pour la première fois sur ce marché
Livraison gratuite pour les particuliers
Assistance technique à vie
N° 1 de l'assistance à la clientèle
Assurance optionnelle en cas de collision ou de chute de la tête laser
Produit provenant du créateur du concept de tête laser
Fabriqué en Pologne, UE
PLH3D-XT8 - Kit complet Plug&Play de tête laser brevetée n° 1 au monde pour toutes les machines CNC
Vous souhaitez équiper votre machine CNC d'une tête laser ? Nos têtes laser de découpe et de gravure CNC Hyper-Performance XT8 sont la solution ultime. Conçues par le principal fabricant et créateur de têtes laser de l'industrie, nos impressionnantes têtes laser XT8 offrent des performances inégalées.
La tête laser PLH3D-XT8 intègre la technologie brevetée des diodes multi-laser d'Opt Lasers, à l'origine de ses capacités de pointe. Cette approche innovante garantit des performances et une précision inégalées, établissant une nouvelle norme dans le domaine du traitement laser.
Ce kit complet comprend tous les composants essentiels tels que les lunettes de sécurité laser, le couvercle de faisceau OptiShield, l'adaptateur PLH3D-CNC Pro et un support universel en aluminium pour une intégration facile avec les machines CNC. En outre, le kit est équipé d'un câble de signal universel, de fils de signal et d'un bloc d'alimentation, garantissant une compatibilité universelle avec n'importe quel contrôleur CNC.
Faites confiance à ce qu'il y a de mieux - ce kit est un ensemble Plug&Play tout-en-un, offrant des performances de premier ordre et une installation sans problème pour votre machine, de notre part, Opt Lasers.
Cliquez pour voir le XT8 en action !
Caractéristiques et avantages de la tête laser PLH3D-XT8
Profondeur de focalisation inégalée : Avec sa profondeur de focalisation remarquable et sa taille de faisceau étendue, la XT8 élimine le besoin d'ajustements constants et permet une découpe en un seul passage, ce qui accélère votre travail.
La précision en action : La taille du spot laser du PLH3D-XT8, inférieure à 200 um, vous permet d'obtenir des détails précis pour les travaux artistiques et de découper sans effort des matériaux tels que le bois de 15 mm.
Gravure en niveaux de gris et découpe à pleine puissance : Passez d'un mode à l'autre : 50 % de puissance pour une gravure détaillée ou une découpe à grande vitesse avec 100 % de puissance, pour vous adapter rapidement à divers matériaux et applications.
Buse d'assistance pneumatique intégrée : améliorez l'efficacité de la découpe grâce à notre buse intégrée. Profitez d'une vitesse de coupe jusqu'à six fois plus rapide et d'une réduction des dommages causés par la chaleur au matériau traité.
Dissipateur thermique en cuivre : Notre technologie de refroidissement avancée garantit des performances de refroidissement optimales et une grande longévité en acheminant efficacement la chaleur vers un dissipateur thermique supplémentaire.
Sécurité opérationnelle : Restez informé grâce à notre LED de signalisation, qui indique l'état armé du laser et fournit des alertes de surchauffe pour une sécurité accrue et une bonne gestion de la température.
Pilote intégré ultra-rapide : Bénéficiez de performances inégalées grâce à notre pilote intégré, qui garantit une gravure précise et des résultats fiables. La proximité des diodes laser et du pilote permet une modulation du courant à haute fréquence.
Installation facile : Conçue pour une intégration facile, en particulier pour les applications OEM, notre tête laser simplifie l'installation grâce à des connecteurs accessibles et des bornes protégées.
La personnalisation OEM est disponible pour les fabricants d'imprimantes 3D et de machines à commande numérique.
Accessoires pour le PLH3D-XT8
Adaptateur PLH3D-CNC Pro
(inclus dans les kits Plug&Play)
- Clé de sécurité pour empêcher toute utilisation non autorisée.
- Affichage du statut, de l'état de l'entrée, du niveau de remplissage du signal PWM et du programme défini.
- Possibilité de changer facilement de programme et de programmer l'adaptateur.
- Redémarrage du système en cas de panne de courant.
- Détection de la connexion de la tête laser.
- Paramètres supplémentaires pour les utilisateurs avancés.
- Mode test pour vérifier les connexions et tester la tête laser.
- Possibilité d'armement à distance.
- Entrées opto-isolées supplémentaires.
Socle magnétique LaserDockⓇ PRO
(Accessoire en option, à ajouter en haut de la page).
- Connexion simultanée pour l'électricité et l'air comprimé dans une seule station d'accueil.
- Évite les collisions verticales dangereuses.
- Fixation ou retrait rapide de la tête laser en quelques secondes.
- Convient au montage de têtes laser lourdes.
- Les broches dorées à ressort garantissent des connexions protégées et fiables.
- Capacité de verrouillage de position pour LaserDock.
- Construction en aluminium anodisé dur.
OptiShield - PLH3D Couvercle de faisceau de sécurité pour graveur laser
(inclus dans les kits Plug&Play)
- Réduit la réflexion de la lumière laser émise sur le matériau traité.
- Assure un refroidissement optimal de la tête du laser.
- Buse d'assistance pneumatique à haute pression.
Lunettes de sécurité laser
(incluses dans les kits Plug&Play)
- Renforcez votre sécurité avec nos lunettes de sécurité laser 450 nm homologuées CE.
- Elles offrent une transmission de 50 % de la lumière visible pour une bonne visibilité.
- Densité optique élevée de 7+ dans la gamme de 190 nm à 540 nm.
- Réduisent efficacement les effets nocifs potentiels du rayonnement laser réfléchi de manière diffuse.
- Fournissent une couche importante de protection contre l'exposition au laser bleu.
Outil de référence pour le montage et la hauteur
(inclus dans les kits Plug&Play)
- Outil de référence de hauteur pour un ajustement rapide et facile de la distance de travail de la tête laser.
- Support robuste en aluminium pour une fixation sûre de la tête laser ou de la station d'accueil.
- Toutes les vis de base sont incluses.
- Évitez les coûts cachés.
Alimentation et câblage
(inclus dans les kits Plug&Play)
- Tous les câbles nécessaires pour une connectivité sans faille.
- Compatible avec les prises internationales (US, AU et Europe).
- Alimentation de haute qualité et à faible bruit.
- Conçue pour simplifier l'installation et améliorer l'expérience de l'utilisateur avec le kit Opt Lasers.
- Évitez les coûts cachés.
Fenêtre de sécurité laser
(Accessoire optionnel, à ajouter en haut de la page)
- Idéale pour les boîtiers de machines CNC.
- Bloque les rayons ultraviolets, bleus et verts.
- Améliore la sécurité de l'environnement.
- Classée OD 6+ sur la plage de 190 à 540 nm.
- Disponible en plusieurs tailles.
Galerie d'applications PLH3D-XT8
Pilote intégré aux performances inégalées - le cœur de la tête laser
Opt Lasers innove en étant le premier à intégrer un pilote de diode laser ultrarapide directement dans la tête du laser de découpe et de gravure. Le pilote intégré, le cœur de la tête laser, assure une meilleure protection de la diode laser. En tant que fabricant de pilotes de diodes laser, Opt Lasers a mis à profit ses années d'expérience pour créer un pilote très efficace, avec une faible consommation d'énergie et une production de chaleur minimale. Cela permet d'utiliser les lasers de découpe et de gravure à des vitesses élevées, même pour les petits détails ou les virages à faible rayon, grâce à la capacité du pilote à traiter rapidement tous les signaux nécessaires. De plus, avec un courant maximum de 6A, un fonctionnement à 3-4A assure la longévité et la fiabilité du driver, ce qui permet de prolonger sa durée de vie.
- Capacité maximale de courant de sortie : 6 A
- Courant de sortie typique : 3-4 A
- Tension d'entrée 24 V
- Microcontrôleur intégré pour la mesure de la température et le démarrage progressif
- Système de protection thermique : 45 °C
- Démarrage progressif pour la protection des diodes
- Protection contre les décharges électrostatiques (ESD)
- Protection contre les tensions inverses
- Protection contre les surintensités
- Taille compacte et rendement de 90
- Mode CW et mode de contrôle d'entrée
- Entrée PWM/TTL
- Entrée de la sortie d'état (5V = OK)
- Largeur de bande de modulation 0-30 kHz
Spécifications techniques du produit
| PLH3D-XT8 | |
|---|---|
| Puissance optique maximale | 45 W |
| Dimensions de la tête laser (L x L x H) | 76 x 89 x 194 mm (3 x 3,5 x 7,64 in.) |
| Poids de la tête laser, typ. | 1050g (2.31 lb.) Avec LaserDock : 1230g (2.71 lb.) |
| Débit du ventilateur | 92 m3/h (53 CFM) |
| Bruit du ventilateur | 58 dBA |
| Schéma des trous de montage | 5x 4 trous, 24 x 15 mm (0,94 x 0,59 in.) |
| Type de trou de montage | M3 x 0,5 x 3 mm |
| Température ambiante max. Température ambiante max. | 40°C (104°F) |
| Entrée de modulation | PWM/TTL, 0 - 24 V |
| Fréquence de base PWM recommandée | 1 - 5 kHz |
| Largeur de bande de modulation max. Largeur de bande de modulation | 30 kHz |
| Impédance d'entrée de modulation | >1 kΩ |
| Tension de l'unité d'alimentation | 24 V |
| 24 V PSU Min. Courant | 8 A |
| Consommation maximale | 170 W |
Exemple de vitesses de coupe et de gravure avec PLH3D-XT8
| Matériau | Type d'opération | Épaisseur | Vitesse | Puissance du laser | Passages |
|---|---|---|---|---|---|
| Bois | Gravure | SANS OBJET | 350 mm/s (827 pouces/min) | 100% | 1 |
| Gravure | N/A | 70 mm/s (165 pouces/min) | 20% | 1 | |
| Contreplaqué | Gravure | N/A | 350 mm/s (827 pouces/min) | 100% | 1 |
| Découpe | 3 mm (0.118") | 22,5 mm/s (53,1 pouces/min) | 100% | 1 | |
| Découpe | 4 mm (0.157") | 12 mm/s (28 pouces/min) | 100% | 1 | |
| Découpe | 6 mm (0.236") | 6 mm/s (14 pouces/min) | 100% | 1 | |
| Découpe | 10 mm (0.394") | 3 mm/s (7 pouces/min) | 100% | 1 | |
| Panneau de fibres de haute densité (HDF) |
Gravure | N/A | 350 mm/s (827 pouces/min) | 100% | 1 |
| Découpe | 3 mm (0.118") | 12 mm/s (28 pouces/min) | 100% | 1 | |
| Panneau de fibres de densité moyenne (MDF) |
Gravure | N/A | 350 mm/s (827 pouces/min) | 100% | 1 |
| Découpe | 7,5 mm (0,295") | 4 mm/s (9.4 pouces/min) | 100% | 1 | |
| Balsa | Gravure | N/A | 350 mm/s (827 pouces/min) | 100% | 1 |
| Découpe | 12 mm (0.472") | 40 mm/s (94 pouces/min) | 100% | 2 | |
| Bois de pin | Gravure | N/A | 350 mm/s (827 pouces/min) | 100% | 1 |
| Découpe | 15 mm (0.591") | 3 mm/s (7 pouces/min) | 100% | 1 | |
| Veg-Tan Cuir de porc de première qualité |
Gravure | N/A | 3000 mm/s (7090 pouces/min) | 100% | 1 |
| Gravure | N/A | 60 mm/s (142 pouces/min) | 2% | 1 | |
| Découpe | 2 mm (0.079") | 50 mm/s (118 pouces/min) | 100% | 1 | |
| Hard Veg-Tan Cuir de vachette pleine fleur |
Gravure | SANS OBJET | 3000 mm/s (7090 pouces/min) | 100% | 1 |
| Gravure | N/A | 60 mm/s (142 pouces/min) | 2% | 1 | |
| Découpe | 4 mm (0.157") | 18 mm/s (42.5 pouces/min) | 100% | 1 | |
| PU (Polyuréthane) Faux cuir | Coupe | 2 mm (0.079") | 50 mm/s (118 pouces/min) | 100% | 1 |
| Marbre blanc | (profond) Gravure | SANS OBJET | 52 mm/s (120 pouces/min) | 100% | 1 |
| Ardoise | Gravure | SANS OBJET | 140 mm/s (330 pouces/min) | 100% | 1 |
| Acrylique noir | Découpe | 2 mm (0.079") | 7 mm/s (17 pouces/min) | 100% | 1 |
| Découpe | 5 mm (0.197") | 6 mm/s (14 pouces/min) | 100% | 3 | |
| Découpe | 10 mm (0.394") | 6 mm/s (14 pouces/min) | 100% | 4 | |
| Acrylique transparent orange | Gravure | N/A | 220 mm/s (520 pouces/min) | 5% | 1 |
| Acrylique rouge | Découpe | 2 mm (0.079") | 4,2 mm/s (9,9 pouces/min) | 100% | 1 |
| Acrylique vert | Découpe | 2 mm (0.079") | 2,8 mm/s (6,6 pouces/min) | 100% | 1 |
| Coton | Gravure | SANS OBJET | 180 mm/s (425 pouces/min) | 15% | 1 |
| Jeans | Coupe | 0,5 mm (0,0197") | 255 mm/s (602 pouces/min) | 100% | 1 |
| Nylon renforcé haute densité | Coupe | 3,6 mm (0,142") | 6 mm/s (14,2 pouces/min) | 100% | 1 |
| Polyester blanc | Découpe | 0,2 mm (0,00787") | 60 mm/s (142 pouces/min) | 100% | 1 |
| Polyester haute densité blanc | Découpe | 0,4 mm (0,0157") | 25 mm/s (59 pouces/min) | 100% | 1 |
| Cordura | Coupe | 0,35 mm (0,0138") | 150 mm/s (354 pouces/min) | 100% | 1 |
| Coupe | 0,5 mm (0,0197") | 95 mm/s (224 pouces/min) | 100% | 1 | |
| Feutre | Découpe | 4 mm (0.1575") | 70 mm/s (165 pouces/min) | 100% | 1 |
| Polyfoam | Découpe | 40 mm (1.575") | 5 mm/s (12 pouces/min) | 100% | 1 |
| Coupe | 40 mm (1.575") | 15 mm/s (35 pouces/min) | 100% | 3 | |
| Mousse EVA | Découpe | 3 mm (0.118") | 140 mm/s (331 pouces/min) | 100% | 1 |
| Coupe | 5 mm (0.197") | 85 mm/s (201 pouces/min) | 100% | 1 | |
| Mousse de polyuréthane (PU) | Découpe | 10 mm (0.394") | 88,5 mm/s (209 pouces/min) | 100% | 1 |
| Fibre de carbone | Découpe | 0,5 mm (0,0197") | 15 mm/s (35.4 pouces/min) | 100% | 1 |
| Fibre de verre | Coupe | 0,7 mm (0,0276") | 5 mm/s (11,8 pouces/min) | 100% | 1 |
| Acier inoxydable | (profond) Gravure | SANS OBJET | 70 mm/s (165 pouces/min) | 25% | 1 |
| Gravure (profonde) | N/A | 280 mm/s (661 pouces/min) | 100% | 1 | |
| Marquage | N/A | 865 mm/s (2040 pouces/min) | 100% | 1 | |
| Acier à outils | (profond) Gravure | SANS OBJET | 70 mm/s (165 pouces/min) | 25% | 1 |
| Gravure (profonde) | N/A | 280 mm/s (661 pouces/min) | 100% | 1 | |
| Marquage | N/A | 865 mm/s (2040 pouces/min) | 100% | 1 |
