XPATH CNC Plug&Play 45W lasersæt med PLH3D-XT8
XPATH CNC PLH3D-XT8 laseropgraderingssæt
Specifikationer: 45W optisk effekt, HD 125DPI 180um spot, maks. tykkelse på træskæring 20mm (¾")
Bedst til: CO2-lignende ultrahøjhastighedsskæring og -gravering, skæring af tykke materialer
Tilgængelig på forespørgsel
Hent
Produktbeskrivelse
XPX-Line - den perfekte kombination af XP-Line- og X-Line-teknologier.
Med et elegant, moderne design, komponenter i topkvalitet og en fremragende konstruktion er denne hybride CNC-maskine perfekt forberedt til de hårdeste produkter.
Denne maskine er den ultimative investering for dem, der kræver exceptionel kvalitet og pålidelighed.
Klik her for at købe den komplette CNC-maskine fra XPATH CNC
Fordele, som Opt Lasers tilbyder for første gang på dette marked
Gratis forsendelse for individuelle kunder
Livstids teknisk support
#1 i kundesupport
Valgfri kollisions- eller laserhovedfaldforsikring
Produktet stammer fra skaberen af laserhovedkonceptet
Fremstillet i Polen, EU

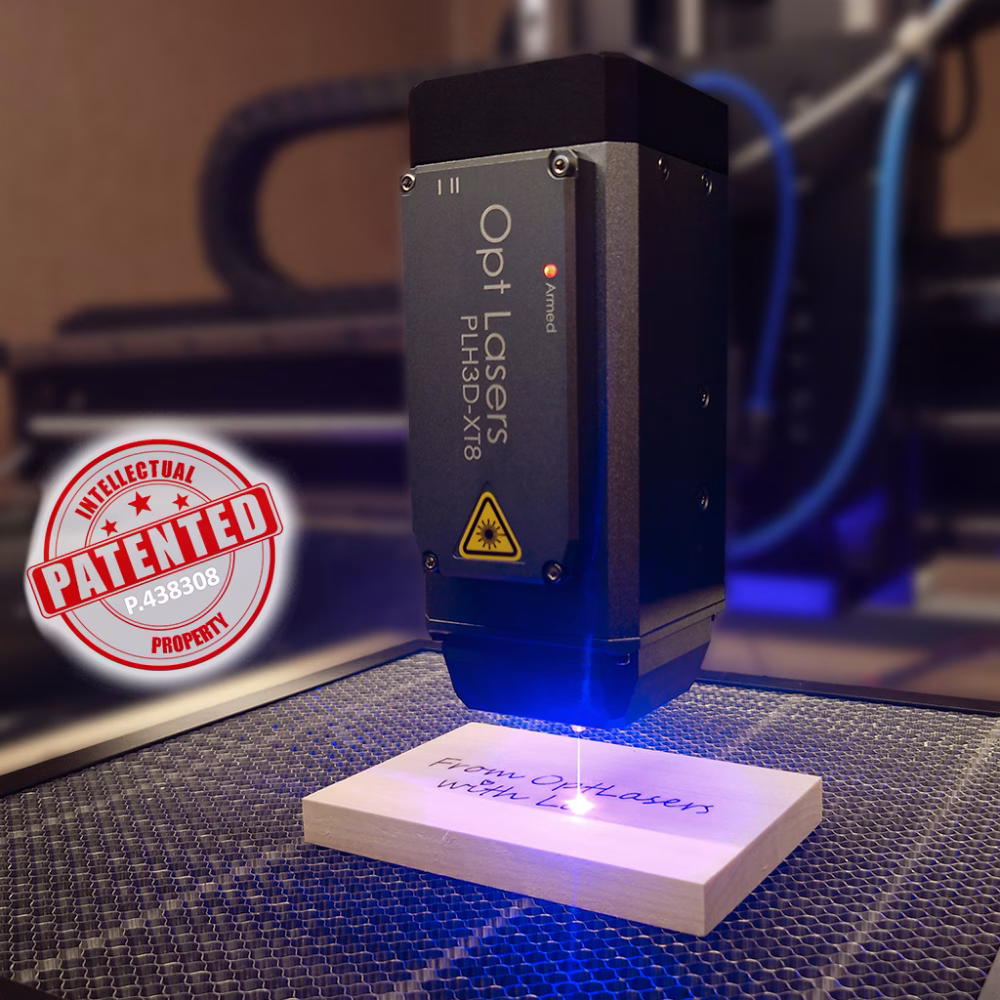

PLH3D-XT8 - Verdens nr. 1 patenterede laserhoved, komplet plug&play-sæt til alle CNC-maskiner
Ønsker du at opgradere din CNC-maskine med laserfunktioner? Vores Hyper-Performance XT8 CNC-skære- og graveringslaserhoveder er den ultimative løsning. Vores imponerende XT8-laserhoveder er fremstillet af branchens førende producent og konceptudvikler af laserhoveder og leverer en uovertruffen ydeevne.
PLH3D-XT8-laserhovedet indeholder Opt Lasers' patenterede multi-laserdiodeteknologi, der driver dets banebrydende evner. Denne innovative tilgang sikrer uovertruffen ydeevne og præcision og sætter en ny standard inden for laserbearbejdning.
Dette omfattende sæt indeholder alle vigtige komponenter såsom lasersikkerhedsbriller, OptiShield Beam Cover, PLH3D-CNC Adapter Pro og et universelt aluminiumsophæng, der gør det nemt at integrere med CNC-maskiner. Desuden er sættet udstyret med et universelt signalkabel, signalkabler og en PSU, der sikrer universel kompatibilitet med enhver CNC-controller.
Stol på det bedste - dette kit er din alt-i-en Plug&Play-pakke, der leverer førsteklasses ydeevne og problemfri opsætning til din maskine, fra os, Opt Lasers.
Klik for at se XT8 i aktion!
Funktioner og fordele ved PLH3D-XT8-laserhovedet
Uovertruffen fokusdybde: Med sin bemærkelsesværdige fokusdybde og udvidede stråletalje eliminerer XT8 behovet for konstante justeringer og muliggør skæring i én arbejdsgang, hvilket fremskynder dit arbejde.
Præcision i aktion: PLH3D-XT8's laserspotstørrelse på under 200 um giver dig mulighed for at opnå præcise detaljer til kunstnerisk arbejde og ubesværet skære gennem materialer som 15 mm træ.
Gravering i gråtoner og skæring med fuld effekt: Skift mellem to tilstande: 50 % effekt til detaljeret gravering eller højhastighedsskæring med 100 % effekt, så du hurtigt kan tilpasse dig forskellige materialer og anvendelser.
Integreret luftassisteret dyse: Forbedr skæreeffektiviteten med vores integrerede dyse. Nyd op til seks gange hurtigere skærehastigheder og reduceret varmerelateret skade på det bearbejdede materiale.
Kølerør af kobber: Vores avancerede køleteknologi sikrer optimal køleydelse og lang levetid ved effektivt at transportere varmen til en ekstra kølelegeme.
Driftssikkerhed: Hold dig informeret med vores signal-LED, der angiver laserens aktiverede status og giver advarsler om overophedning for ekstra sikkerhed og korrekt temperaturstyring.
Superhurtig indbygget driver: Oplev uovertruffen ydeevne med vores integrerede driver, der sikrer præcis gravering og pålidelige resultater. Laserdiodernes nærhed til driveren muliggør højfrekvent strømmodulation.
Problemfri installation: Vores laserhoved er designet til nem integration, især med OEM-applikationer, og forenkler opsætningen med tilgængelige stik og beskyttede terminaler.
OEM-tilpasning er tilgængelig for producenter af 3D-printere og CNC-maskiner.
Tilbehør til PLH3D-XT8
PLH3D-CNC Adapter Pro
(Inkluderet i Plug&Play-sæt)
- Sikkerhedsnøgle for at forhindre uautoriseret brug.
- Display, der viser status, inputstatus, PWM-signalets fyldningsniveau og det indstillede program.
- Nem programændring og mulighed for programmering af adapteren.
- Genstart af systemet i tilfælde af strømsvigt.
- Registrering af laserhovedets forbindelse.
- Yderligere indstillinger for avancerede brugere.
- Testtilstand til kontrol af forbindelser og test af laserhovedet.
- Mulighed for fjernaktivering.
- Ekstra optoisolerede indgange.
Magnetisk LaserDockⓇ PRO
(Valgfrit tilbehør, tilføj øverst på siden)
- Samtidig tilslutning af elektricitet og trykluft i én dockingstation.
- Forhindrer farlige lodrette kollisioner.
- Hurtig fastgørelse eller fjernelse af laserhovedet på få sekunder.
- Velegnet til montering af tunge laserhoveder.
- Guldbelagte, fjederbelastede stifter sikrer beskyttede og pålidelige forbindelser.
- Mulighed for positionslåsning til LaserDock.
- Hårdt anodiseret aluminiumskonstruktion.
OptiShield - PLH3D-lasergraverens sikkerhedsbjælkeafdækning
(Inkluderet i Plug&Play-sæt)
- Reducerer laserlysets refleksion fra det bearbejdede materiale.
- Sikrer optimal køling af laserhovedet.
- Luftassisterende dyse med højt tryk.
Sikkerhedsbriller til laser
(Inkluderet i Plug&Play-sæt)
- Forbedr din sikkerhed med vores CE-klassificerede 450 nm lasersikkerhedsbriller.
- Tilbyder 50 % transmission af synligt lys for klart udsyn.
- Høj optisk tæthed (OD) på 7+ i hele området fra 190 nm til 540 nm.
- Reducerer effektivt den potentielle skade fra diffust reflekteret laserstråling.
- Giver et betydeligt lag af beskyttelse mod eksponering for blå laser.
Referenceværktøj til montering og højde
(Inkluderet i Plug&Play-sæt)
- Højdereferenceværktøj til hurtig og nem justering af laserhovedets arbejdsafstand.
- Robust aluminiumsbeslag til sikker fastgørelse af laserhovedet eller dockingstationen.
- Alle grundlæggende skruer medfølger.
- Undgå skjulte omkostninger.
Strømforsyning og ledninger
(Inkluderet i Plug&Play-sæt)
- Alle nødvendige ledninger til problemfri tilslutning.
- Kompatibel med internationale stikkontakter (USA, AU og Europa).
- Strømforsyning af høj kvalitet og med lav støj.
- Designet til at forenkle opsætningen og forbedre brugeroplevelsen med Opt Lasers Kit.
- Undgå skjulte omkostninger.
Sikkerhedsvindue til laser
(Valgfrit tilbehør, tilføj øverst på siden)
- Ideel til indkapsling af CNC-maskiner.
- Blokerer dybt ultraviolet, blåt og grønt lys.
- Forbedrer sikkerheden i omgivelserne.
- Vurderet til OD 6+ i området 190 til 540 nm.
- Fås i forskellige størrelser.
PLH3D-XT8 Applikationsgalleri
Indbygget driver med uovertruffen ydeevne - hjertet i laserhovedet
Opt Lasers er førende inden for innovation ved at være de første til at integrere en superhurtig laserdiodedriver direkte i laserhovedet til skæring og gravering. Den indbyggede driver, laserhovedets hjerte, sikrer forbedret beskyttelse af laserdioden. Som producent af laserdiodedrivere har Opt Lasers udnyttet mange års erfaring til at skabe en meget effektiv driver med lavt strømforbrug og minimal varmeproduktion. Det gør det muligt at bruge skære- og graveringslaserne ved høje hastigheder, selv til små detaljer eller snævre radier, takket være driverens evne til at behandle alle nødvendige signaler hurtigt. Med en maksimal driverstrøm på 6 A sikrer drift ved 3-4 A desuden lang levetid og pålidelighed, hvilket giver mulighed for at forlænge driverens levetid.
- Maksimal kapacitet for udgangsstrøm: 6 A
- Typisk udgangsstrøm: 3-4 A
- Indgangsspænding 24 V
- Integreret mikrocontroller til temperaturmåling og blød start
- Termisk beskyttelsessystem: 45 °C
- Soft start til diodebeskyttelse
- Beskyttelse mod elektrostatisk afladning (ESD)
- Beskyttelse mod omvendt spænding
- Beskyttelse mod overstrøm
- Kompakt størrelse og 90 % effektivitet
- CW-tilstand og indgangskontroltilstand
- PWM/TTL-indgang
- Statusudgang (5V = OK) indgang
- Modulationsbåndbredde 0-30 kHz
Tekniske specifikationer for produktet
| PLH3D-XT8 | |
|---|---|
| Maksimal optisk effekt | 45 W |
| Laserhovedets dimensioner (L x B x H) | 76 x 89 x 194 mm (3 x 3,5 x 7,64 tommer) |
| Vægt af laserhoved, typ. | 1050 g (2,31 lb.) Med LaserDock: 1230 g (2,71 lb.) |
| Flowhastighed for ventilator | 92 m3/t (53 CFM) |
| Støj fra ventilator | 58 dBA |
| Mønster for monteringshuller | 5x 4 huller, 24 x 15 mm (0,94 x 0,59 in.) |
| Type monteringshul | M3 x 0,5 x 3 mm |
| Maks. Omgivelsestemperatur | 40°C (104°F) |
| Modulationsindgang | PWM/TTL, 0 - 24 V |
| Anbefalet PWM-basisfrekvens | 1 - 5 kHz |
| Maks. Modulationsbåndbredde | 30 kHz |
| Modulationsindgangsimpedans | >1 kΩ |
| Strømforsyningsenhedens spænding | 24 V |
| 24 V PSU Min. Strøm | 8 A |
| Maksimalt strømforbrug | 170 W |
Eksempel på skære- og graveringshastigheder med PLH3D-XT8
| Materiale | Operation Type | Tykkelse | Hastighed | Laserkraft | Passerer |
|---|---|---|---|---|---|
| Træ | Gravering | N/A | 350 mm/s (827 tommer/min) | 100% | 1 |
| Gravering | N/A | 70 mm/s (165 tommer/min) | 20% | 1 | |
| Krydsfiner | Gravering | N/A | 350 mm/s (827 tommer/min) | 100% | 1 |
| Skæring | 3 mm (0,118") | 22,5 mm/s (53,1 tommer/min) | 100% | 1 | |
| Skæring | 4 mm (0,157") | 12 mm/s (28 tommer/min) | 100% | 1 | |
| Skæring | 6 mm (0,236") | 6 mm/s (14 tommer/min) | 100% | 1 | |
| Skæring | 10 mm (0,394") | 3 mm/s (7 tommer/min) | 100% | 1 | |
| Høj densitet Fiberplade (HDF) |
Gravering | N/A | 350 mm/s (827 tommer/min) | 100% | 1 |
| Skæring | 3 mm (0,118") | 12 mm/s (28 tommer/min) | 100% | 1 | |
| Medium densitet Fiberplade (MDF) |
Gravering | N/A | 350 mm/s (827 tommer/min) | 100% | 1 |
| Skæring | 7,5 mm (0,295") | 4 mm/s (9,4 tommer/min) | 100% | 1 | |
| Balsa | Gravering | N/A | 350 mm/s (827 tommer/min) | 100% | 1 |
| Skæring | 12 mm (0,472") | 40 mm/s (94 tommer/min) | 100% | 2 | |
| Fyrretræ | Gravering | N/A | 350 mm/s (827 tommer/min) | 100% | 1 |
| Skæring | 15 mm (0,591") | 3 mm/s (7 tommer/min) | 100% | 1 | |
| Veg-Tan Topkorn Svineskind |
Indgravering | N/A | 3000 mm/s (7090 tommer/min) | 100% | 1 |
| Gravering | N/A | 60 mm/s (142 tommer/min) | 2% | 1 | |
| Skæring | 2 mm (0,079") | 50 mm/s (118 tommer/min) | 100% | 1 | |
| Hard Veg-Tan Full-Grain Cowhide Leather |
Gravering | N/A | 3000 mm/s (7090 tommer/min) | 100% | 1 |
| Gravering | N/A | 60 mm/s (142 tommer/min) | 2% | 1 | |
| Skæring | 4 mm (0,157") | 18 mm/s (42,5 tommer/min) | 100% | 1 | |
| PU (polyurethan) imiteret læder | Skæring | 2 mm (0,079") | 50 mm/s (118 tommer/min) | 100% | 1 |
| Hvid marmor | (Dyb) indgravering | N/A | 52 mm/s (120 tommer/min) | 100% | 1 |
| Skifer | Gravering | N/A | 140 mm/s (330 tommer/min) | 100% | 1 |
| Sort akryl | Skæring | 2 mm (0,079") | 7 mm/s (17 tommer/min) | 100% | 1 |
| Skæring | 5 mm (0,197") | 6 mm/s (14 tommer/min) | 100% | 3 | |
| Skæring | 10 mm (0,394") | 6 mm/s (14 tommer/min) | 100% | 4 | |
| Orange gennemsigtig akryl | Gravering | N/A | 220 mm/s (520 tommer/min) | 5% | 1 |
| Rød akryl | Skæring | 2 mm (0,079") | 4,2 mm/s (9,9 tommer/min) | 100% | 1 |
| Grøn akryl | Skæring | 2 mm (0,079") | 2,8 mm/s (6,6 tommer/min) | 100% | 1 |
| Bomuld | Indgravering | N/A | 180 mm/s (425 tommer/min) | 15% | 1 |
| Jeans | Skæring | 0,5 mm (0,0197") | 255 mm/s (602 tommer/min) | 100% | 1 |
| Forstærket nylon med høj densitet | Skæring | 3,6 mm (0,142") | 6 mm/s (14,2 tommer/min) | 100% | 1 |
| Hvid polyester | Skæring | 0,2 mm (0,00787") | 60 mm/s (142 tommer/min) | 100% | 1 |
| Hvid polyester med høj densitet | Skæring | 0,4 mm (0,0157") | 25 mm/s (59 tommer/min) | 100% | 1 |
| Cordura | Skæring | 0,35 mm (0,0138") | 150 mm/s (354 tommer/min) | 100% | 1 |
| Skæring | 0,5 mm (0,0197") | 95 mm/s (224 tommer/min) | 100% | 1 | |
| Filt | Skæring | 4 mm (0,1575") | 70 mm/s (165 tommer/min) | 100% | 1 |
| Polyfoam | Skæring | 40 mm (1,575") | 5 mm/s (12 tommer/min) | 100% | 1 |
| Skæring | 40 mm (1,575") | 15 mm/s (35 tommer/min) | 100% | 3 | |
| EVA-skum | Skæring | 3 mm (0,118") | 140 mm/s (331 tommer/min) | 100% | 1 |
| Skæring | 5 mm (0,197") | 85 mm/s (201 tommer/min) | 100% | 1 | |
| Skum af polyurethan (PU) | Skæring | 10 mm (0,394") | 88,5 mm/s (209 tommer/min) | 100% | 1 |
| Kulfiber | Skæring | 0,5 mm (0,0197") | 15 mm/s (35,4 tommer/min) | 100% | 1 |
| Glasfiber | Skæring | 0,7 mm (0,0276") | 5 mm/s (11,8 tommer/min) | 100% | 1 |
| Rustfrit stål | (Dyb) indgravering | N/A | 70 mm/s (165 tommer/min) | 25% | 1 |
| (Dyb) gravering | N/A | 280 mm/s (661 tommer/min) | 100% | 1 | |
| Mærkning | N/A | 865 mm/s (2040 tommer/min) | 100% | 1 | |
| Værktøjsstål | (Dyb) gravering | N/A | 70 mm/s (165 tommer/min) | 25% | 1 |
| (Dyb) gravering | N/A | 280 mm/s (661 tommer/min) | 100% | 1 | |
| Mærkning | N/A | 865 mm/s (2040 tommer/min) | 100% | 1 |
