Zestaw do modernizacji laseraAltMill PLH3D-XT8
Specyfikacja: Moc optyczna 45W, plamka HD 125DPI 180um, maksymalna grubość cięcia drewna 20mm (¾")
Najlepszy do: Ultra szybkie cięcie i grawerowanie w technologii CO2, cięcie grubych materiałów
Zawiera: Głowica laserowa, dysza powietrzna, adapter CNC Pro, laserowe okulary ochronne, osłona wiązki, mocowanie i inne.
|
|
|

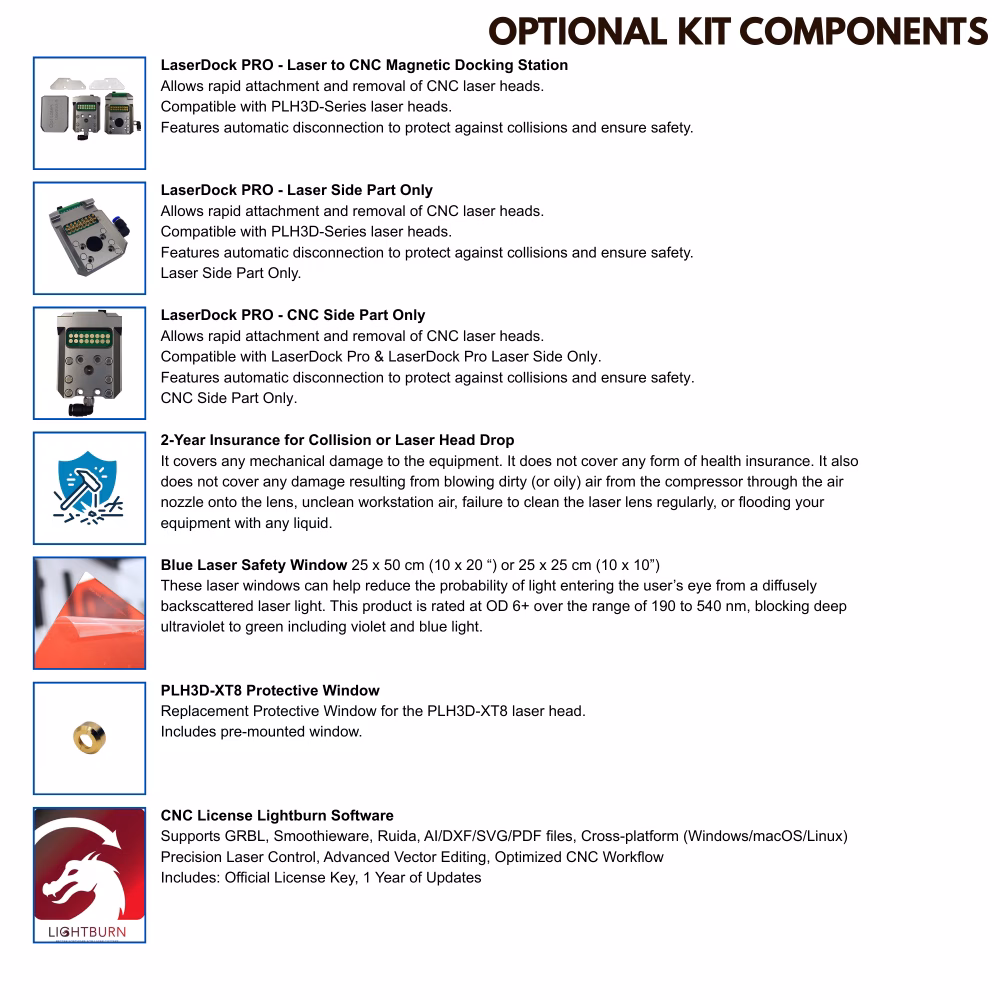

LaserDock PRO - Magnetyczna stacja dokująca z lasera na CNC |
|
|
|
LaserDock PRO - Tylko część boczna lasera |
|
|
|
LaserDock PRO - Tylko część boczna CNC |
|
|
|
Niebieskie Okno Ochronne Lasera |
|
|
|
|
|
|
|
|
|
|
|
Zestaw naklejek laserowych CNC |
Specyfikacja: Moc optyczna 45W, plamka HD 125DPI 180um, maksymalna grubość cięcia drewna 20mm (¾" )
Najlepsza do: Ultra szybkie cięcie i grawerowanie w technologii CO2, cięcie grubych materiałów
Zapewnia komunikację między maszynami CNC a głowicami laserowymi.
Zapewnia dodatkową warstwę bezpieczeństwa dla użytkowników i głowic laserowych.
Do zasilania głowic laserowych serii PLH3D za pośrednictwem adaptera PLH3D-CNC Adapter Pro.
Zapewnia niezawodne wyjście 24V 8A.
Dostarczany z wtyczką zgodną ze standardami używanymi w kraju docelowym.
✔ Okulary ochronne do laserów o gęstości optycznej OD 7+ w zakresie 190–540 nm.
✔ Zmniejszają ryzyko przenikania światła odbitego do oczu użytkownika podczas pracy z laserem.
Uchwyt aluminiowy do montażu głowicy laserowej PLH3D-XT8 lub LaserDock Pro na maszynach CNC AltMill.
Zawiera zestaw śrub.
Kabel do podłączenia głowic laserowych serii PLH3D lub LaserDock Pro do PLH3D-CNC Adapter Pro.
Przesyła sygnały zasilania i sterowania do głowicy lasera.
Zmniejsza odbicie światła od obrabianego materiału i zapewnia optymalne chłodzenie głowicy lasera.
Możliwość montażu na wysokociśnieniowej dyszy wspomagającej.
Kompaktowe narzędzie do łatwej i szybkiej regulacji odległości ogniskowej w grawerkach laserowych serii PLH3D.
Zestaw naklejek laserowych CNC.
Dołączony do każdego zestawu laserowego Opt Lasers.

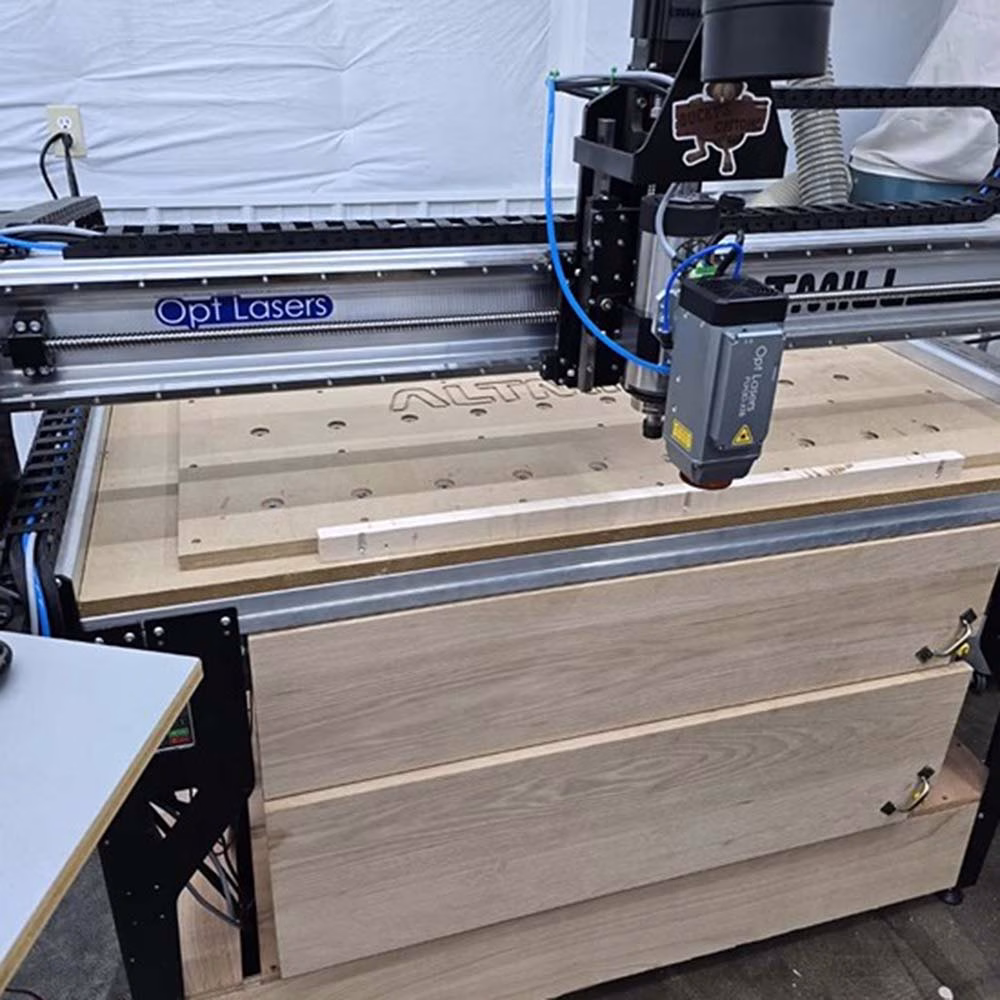

Posiadasz już AltMill CNC od Sienci Labs i chcesz uwolnić jego pełny potencjał? Zestaw laserowy PLH3D-XT8 45W Plug&Play to kompleksowe rozwiązanie do precyzyjnego cięcia i grawerowania. Zbudowana w oparciu o opatentowaną technologię wielodiodową Opt Lasers, ta głowica laserowa zapewnia niezrównaną wydajność i niezawodność, zaprojektowaną specjalnie dla systemów AltMill.
Opracowany przez Sienci Labs, AltMill jest nowszym, większym odpowiednikiem dobrze znanego LongMill CNC. Ten zestaw laserowy został zaprojektowany tak, aby pasował do mocy i sztywności AltMill, zachowując jednocześnie prostotę Plug&Play docenianą przez użytkowników LongMill. Niezależnie od tego, czy dokonujesz modernizacji z LongMill CNC, czy zaczynasz od AltMill, ten zestaw gwarantuje precyzyjne, spójne wyniki laserowe.
Ten kompleksowy zestaw zawiera wszystkie niezbędne komponenty - głowicę laserową PLH3D-XT8, dedykowany kabel sygnałowy AltMill, zasilacz, adapter PLH3D-CNC Pro, osłonę wiązki OptiShield i nie tylko - w celu zapewnienia płynnej integracji. Zaprojektowany z myślą o szybkiej konfiguracji i długotrwałej precyzji, jest to najbardziej zaawansowany i kompatybilny zestaw laserowy dostępny dla maszyn AltMill firmy Sienci Labs.
Cieszącesię zaufaniem tysięcy profesjonalistów CNC na całym świecie, rozwiązania Opt Lasers są produkowane w UE i zoptymalizowane pod kątem wydajności przemysłowej. Niezależnie od tego, czy tniesz drewno, tworzywa sztuczne, czy zaawansowane materiały, ten zestaw zapewnia najwyższej klasy możliwości lasera dla maszyn CNC AltMill lub LongMill.
Kliknij, aby obejrzeć laser XT8 w akcji
Zobacz prawdziwe przepływy pracy AltMill obsługiwane przez XT8 - drewno, akryl, tworzywa sztuczne i nie tylko.
| Korzyści | Co to oznacza dla użytkownika |
|---|---|
| ✔️ Opatentowana głowica laserowa wyprodukowana w UE | Niezawodna konstrukcja, zgodna z normami CE, zbudowana z myślą o wydajności przemysłowej |
| ✔️ Bezproblemowa kompatybilność z AltMill | Zawiera dedykowane okablowanie, nie wymaga niestandardowych modyfikacji |
| ✔️ Szybka globalna wysyłka | Krótki czas realizacji i ubezpieczona dostawa na całym świecie |
| ✔️ Zweryfikowana integracja Plug&Play | Przetestowany na maszynach AltMill - gotowy do użycia od razu po wyjęciu z pudełka |
Laser PLH3D-XT8 45W - funkcje i demonstracja wydajności
Wysokowydajna głowica laserowa o mocy 45 W z głębokim ogniskowaniem minimalizuje potrzebę ponownego ogniskowania i umożliwia szybkie, jednoprzebiegowe cięcie. Kompatybilna z szeroką gamą materiałów, zapewnia wyraźne szczegóły z rozmiarem plamki poniżej 200 µm. Dwa tryby zasilania umożliwiają precyzyjne grawerowanie w skali szarości lub cięcie z pełną mocą. Zintegrowane wspomaganie powietrzem, miedziane rurki cieplne, szybki sterownik, diody LED stanu i solidna, w pełni metalowa obudowa zapewniają stabilną i niezawodną pracę.
Zestawy Plug & Play - instalacja w kilka minut
Zwięzły przewodnik po okablowaniu i konfiguracji lasera PLH3D na popularnych routerach, takich jak X-Carve i Shapeoko. Obejmuje ustawienia pierwszego uruchomienia i wskazówki dotyczące czystych cięć i grawerowania. Pokazuje szeroką kompatybilność z wieloma platformami CNC. Idealny jako szybki start przed własną instalacją.
PLH3D-CNC Adapter PRO - Najlepsze rozwiązanie sterowania dla konfiguracji lasera CNC
Upraszcza okablowanie i sterowanie dzięki konwersji sygnału, konfiguracji z przewodnikiem OLED i gotowym ustawieniom CNC. Diagnostyka w czasie rzeczywistym oraz warstwowe zabezpieczenia (klucz, kontrola sygnału, automatyczne rozbrojenie) chronią użytkowników i sprzęt. Współpracuje ze wszystkimi głowicami laserowymi PLH3D. Wytrzymała anodyzowana obudowa sprosta wymaganiom warsztatowym.
LaserDock PRO: Łatwe mocowanie głowic laserowych CNC
Włączanie i wyłączanie lasera w kilka sekund dzięki magnetycznej precyzji i zintegrowanemu zasilaniu powietrzem/zasilaniem. Automatyczne odłączanie chroni przed uderzeniami w osi Z, a pozłacane sworznie sprężynowe i blokada pozycji zapewniają powtarzalne wyrównanie. Kompatybilny ze wszystkimi obecnymi i przyszłymi głowicami, jest to schludny, przyszłościowy uchwyt. Anodowane na twardo aluminium zapewnia trwałość w warunkach warsztatowych.
Opcjonalne akcesorium - dodaj je z listy na górze tej strony.
To najpopularniejsze materiały do cięcia i grawerowania laserowego przy użyciu PLH3D-XT8.
Pełną tabelę z wynikami testów prędkości i mocy dla wielu innych materiałów znajdziesz poniżej tej sekcji.
Drewno
Sklejka
Skóra
Pianka
Guma
Korek
Aluminium anodowane (grawerowanie)
Płytki ceramiczne (grawerowanie)
Akryl
Kamień (grawerowanie)
Papier i tektura
Tkaniny
Metale (grawerowanie)
Materiały specjalne
i wiele innych...
| Materiał | Rodzaj operacji | Grubość | Prędkość | Moc lasera | Liczba przejść |
|---|---|---|---|---|---|
| Drewno | Grawerowanie | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Grawerowanie | N/A | 70 mm/s (165 inch/min) | 20% | 1 | |
| Sklejka | Grawerowanie | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Cięcie | 3 mm (0.118") | 22.5 mm/s (53.1 inch/min) | 100% | 1 | |
| Cięcie | 4 mm (0.157") | 12 mm/s (28 inch/min) | 100% | 1 | |
| Cięcie | 6 mm (0.236") | 6 mm/s (14 inch/min) | 100% | 1 | |
| Cięcie | 10 mm (0.394") | 3 mm/s (7 inch/min) | 100% | 1 | |
| Płyta pilśniowa wysokiej gęstości (HDF) | Grawerowanie | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Cięcie | 3 mm (0.118") | 12 mm/s (28 inch/min) | 100% | 1 | |
| Płyta pilśniowa średniej gęstości (MDF) | Grawerowanie | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Cięcie | 7.5 mm (0.295") | 4 mm/s (9.4 inch/min) | 100% | 1 | |
| Balsa | Grawerowanie | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Cięcie | 12 mm (0.472") | 40 mm/s (94 inch/min) | 100% | 2 | |
| Drewno sosnowe | Grawerowanie | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Cięcie | 15 mm (0.591") | 3 mm/s (7 inch/min) | 100% | 1 | |
| Skóra świńska top-grain garbowana roślinnie | Grawerowanie | N/A | 3000 mm/s (7090 inch/min) | 100% | 1 |
| Grawerowanie | N/A | 60 mm/s (142 inch/min) | 2% | 1 | |
| Cięcie | 2 mm (0.079") | 50 mm/s (118 inch/min) | 100% | 1 | |
| Twarda skóra bydlęca full-grain garbowana roślinnie | Grawerowanie | N/A | 3000 mm/s (7090 inch/min) | 100% | 1 |
| Grawerowanie | N/A | 60 mm/s (142 inch/min) | 2% | 1 | |
| Cięcie | 4 mm (0.157") | 18 mm/s (42.5 inch/min) | 100% | 1 | |
| Skóra syntetyczna PU (poliuretan) | Cięcie | 2 mm (0.079") | 50 mm/s (118 inch/min) | 100% | 1 |
| Marmur biały | Grawerowanie (głębokie) | N/A | 52 mm/s (120 inch/min) | 100% | 1 |
| Łupek | Grawerowanie | N/A | 140 mm/s (330 inch/min) | 100% | 1 |
| Akryl czarny | Cięcie | 2 mm (0.079") | 7 mm/s (17 inch/min) | 100% | 1 |
| Cięcie | 5 mm (0.197") | 6 mm/s (14 inch/min) | 100% | 3 | |
| Cięcie | 10 mm (0.394") | 6 mm/s (14 inch/min) | 100% | 4 | |
| Akryl pomarańczowy przezroczysty | Grawerowanie | N/A | 220 mm/s (520 inch/min) | 5% | 1 |
| Akryl czerwony | Cięcie | 2 mm (0.079") | 4.2 mm/s (9.9 inch/min) | 100% | 1 |
| Akryl zielony | Cięcie | 2 mm (0.079") | 2.8 mm/s (6.6 inch/min) | 100% | 1 |
| Bawełna | Grawerowanie | N/A | 180 mm/s (425 inch/min) | 15% | 1 |
| Dżins | Cięcie | 0.5 mm (0.0197") | 255 mm/s (602 inch/min) | 100% | 1 |
| Nylon wzmocniony o wysokiej gęstości | Cięcie | 3.6 mm (0.142") | 6 mm/s (14.2 inch/min) | 100% | 1 |
| Poliester biały | Cięcie | 0.2 mm (0.00787") | 60 mm/s (142 inch/min) | 100% | 1 |
| Poliester biały wysokiej gęstości | Cięcie | 0.4 mm (0.0157") | 25 mm/s (59 inch/min) | 100% | 1 |
| Cordura | Cięcie | 0.35 mm (0.0138") | 150 mm/s (354 inch/min) | 100% | 1 |
| Cięcie | 0.5 mm (0.0197") | 95 mm/s (224 inch/min) | 100% | 1 | |
| Filc | Cięcie | 4 mm (0.1575") | 70 mm/s (165 inch/min) | 100% | 1 |
| Pianka polimerowa | Cięcie | 40 mm (1.575") | 5 mm/s (12 inch/min) | 100% | 1 |
| Cięcie | 40 mm (1.575") | 15 mm/s (35 inch/min) | 100% | 3 | |
| Pianka EVA | Cięcie | 3 mm (0.118") | 140 mm/s (331 inch/min) | 100% | 1 |
| Cięcie | 5 mm (0.197") | 85 mm/s (201 inch/min) | 100% | 1 | |
| Pianka poliuretanowa (PU) | Cięcie | 10 mm (0.394") | 88.5 mm/s (209 inch/min) | 100% | 1 |
| Włókno węglowe | Cięcie | 0.5 mm (0.0197") | 15 mm/s (35.4 inch/min) | 100% | 1 |
| Włókno szklane | Cięcie | 0.7 mm (0.0276") | 5 mm/s (11.8 inch/min) | 100% | 1 |
| Stal nierdzewna | Grawerowanie (głębokie) | N/A | 70 mm/s (165 inch/min) | 25% | 1 |
| Grawerowanie (głębokie) | N/A | 280 mm/s (661 inch/min) | 100% | 1 | |
| Znakowanie | N/A | 865 mm/s (2040 inch/min) | 100% | 1 | |
| Stal narzędziowa | Grawerowanie (głębokie) | N/A | 70 mm/s (165 inch/min) | 25% | 1 |
| Grawerowanie (głębokie) | N/A | 280 mm/s (661 inch/min) | 100% | 1 | |
| Znakowanie | N/A | 865 mm/s (2040 inch/min) | 100% | 1 |
Niezrównana Głębokość Ostrości: Dzięki wyjątkowej głębokości ostrości i wydłużonemu pasmu wiązki, XT8 eliminuje konieczność ciągłych regulacji oraz umożliwia cięcie jednoprzejściowe, przyspieszając proces pracy.
Precyzja w Działaniu: Wielkość plamki laserowej PLH3D-XT8 poniżej 200 µm pozwala na uzyskanie dokładnych detali do prac artystycznych oraz łatwe cięcie materiałów takich jak drewno o grubości 15 mm.
Grawerowanie w Skali Szarości i Cięcie Pełną Mocą: Przełączaj między dwoma trybami: 50% mocy dla precyzyjnego grawerowania lub cięcia wysoką prędkością z 100% mocy, szybko dostosowując się do różnych materiałów i zastosowań.
Zintegrowana Dysza z Podmuchem Powietrza: Zwiększ efektywność cięcia dzięki zintegrowanej dyszy. Uzyskaj do sześciu razy wyższe prędkości cięcia oraz zmniejsz uszkodzenia materiału spowodowane wysoką temperaturą.
Miedziany Heatpipe Chłodzący: Nasza zaawansowana technologia chłodzenia zapewnia optymalną wydajność chłodzenia oraz długą żywotność poprzez efektywne odprowadzanie ciepła do dodatkowego radiatora.
Bezpieczeństwo Operacyjne: Bądź na bieżąco dzięki diodzie sygnalizacyjnej LED, informującej o uzbrojeniu lasera oraz alarmującej o przegrzaniu, co zwiększa bezpieczeństwo i zapewnia kontrolę temperatury.
Super Szybki Wbudowany Sterownik: Doświadcz niezrównanej wydajności dzięki naszemu zintegrowanemu sterownikowi, zapewniając precyzyjne grawerowanie i niezawodne rezultaty. Bliskość diod laserowych do sterownika umożliwia modulację prądu o wysokiej częstotliwości.
Obudowa z Pełnego Metalu: Obudowa lasera w całości wykonana jest z trwałego metalu, zapewniając solidną ochronę i wydłużoną żywotność urządzenia.
Oszczędź 10%, dodając LightBurn do zestawu XF+, XT-50 lub XT8.
Kupując razem z naszymi zestawami Plug&Play, LightBurn jest dostępny w ekskluzyjnej, obniżonej cenie — od pierwszego dnia zaczynasz z najlepszymi narzędziami i najlepszym stosunkiem jakości do ceny. Powszechnie ceniony przez użytkowników laserów na całym świecie, LightBurn jest najpopularniejszym wyborem społeczności, z tysiącami sprzedanych licencji.
Oprogramowanie LightBurn jest dostępne jako opcjonalne akcesorium do naszych zestawów lub głowic laserowych i jest kompatybilne ze wszystkimi modułami cięcia i grawerowania Opt Lasers — w tym XT8, XT-50 oraz XF+. Usprawnia przepływ pracy i zapewnia precyzyjną kontrolę, aby osiągnąć optymalne rezultaty cięcia i grawerowania. Możesz dodać je z sekcji Accessories u góry strony.
Wskazówka dotycząca kompatybilności: Zgodność LightBurn zależy od kontrolera ruchu/firmware Twojej maszyny (a nie od samego modułu laserowego). Działa z większością dostępnych sterowników CNC i zawiera niestandardowy postprocesor G-Code. Przed zakupem upewnij się jednak, że Twój kontroler jest wspierany.
Niezależnie od tego, czy pracujesz z drewnem, tworzywami, skórą czy pianką, połączenie LightBurn z hardware’em Opt Lasers gwarantuje niezawodne, wydajne i wysokiej jakości wyniki.
Nicky Norton jest twórcą metody Nortona — szeroko stosowanego workflow głównie do grawerowania laserowego na płytkach ceramicznych (Norton White Tile). Zainspirowała ona również prace w drewnie i stali nierdzewnej. Jego projekty szeroko krążą po facebookowych grupach majsterkowiczów, regularnie zdobywając uznanie i pomagając nowicjuszom poprawiać rezultaty.
"(... ) Potem zobaczyłem kilka postów z fantastycznymi grawerunkami wykonywanymi przy użyciu Opt Lasers PL3D-XT-50 6 watt. Skontaktowałem się z Opt Lasers i w krótkim czasie miałem jeden u siebie. Już przy rozpakowywaniu zorientowałem się, że to precyzyjny moduł najwyższej jakości. Początkowe „choroby wieku dziecięcego” przy podłączaniu do mojej maszyny szybko ustąpiły dzięki fantastycznemu wsparciu Opt Lasers — przez wiadomości, e-maile i rozmowy na Zoomie. Precyzja i dokładność tego lasera z wiązką 30 × 50 mikrometrów (niesamowicie wysoka fluencja) szybko okazały się bezkonkurencyjne pod względem jakości grawerunków, jakie byłem w stanie uzyskać.
Współpraca z produktami Opt Lasers i zespołem wsparcia była bardzo pozytywnym doświadczeniem i na nowo rozbudziła moją pasję do grawerowania diodowego."
Kris Crawford to kanadyjski maker i twórca treści stojący za Further North Fabrication, który dzieli się projektami z zakresu obróbki drewna i metalu na YouTube i Instagramie. Od 2021 roku używa Opt Lasers, aby dodawać misterną detalikę do prezentów dla klientów i projektów osobistych — to wiarygodny głos zachęcający innych do odkrywania laserowej obróbki CNC.
"(... ) Integracja lasera z moim zmodyfikowanym X-Carve CNC była bezproblemowa i od tego czasu znacząco podniosła możliwości mojego stanowiska. Precyzja i wszechstronność modułu Opt Lasers były przełomem w moich projektach DIY, pozwalając tworzyć skomplikowane wzory i dodawać szczegółowe grawerunki na różnych materiałach. Niezależnie od tego, czy pracuję w drewnie, akrylu czy metalu — laser za każdym razem daje znakomite rezultaty."
April Wilkerson to majsterkowiczka z Teksasu, stolarz i metalowiec — znana na YouTube jako @AprilWilkerson — z ponad 1,5 mln subskrybentów. Od YouTube po telewizję, jej instrukcje krok po kroku wspierają twórców na całym świecie — teraz także z projektami laserowymi.
"(... ) Montaż i obsługa okazały się zaskakująco płynne i proste — naprawdę plug & play. Ponieważ był to mój pierwszy laser, potrzebowałam porad na początku i ekipa Opt była fantastyczna: responsywna, kompetentna i zawsze gotowa poświęcić czas, by szczegółowo odpowiedzieć na moje pytania. Odpowiedzieli nawet na pytania, których nie wiedziałam, że powinnam zadać!"
Jim Neeb to emerytowany inżynier i stolarz z 45-letnim stażem, który wspiera Opt Lasers od początku poprzez swój kanał YouTube @JNWoodworks oraz naszą oficjalną grupę użytkowników. Znany z klarownych, praktycznych porad i dopracowanych demonstracji, pomaga makerom opanować techniki laserowe. Jest również oficjalnym testerem współpracującym z Avid CNC.
"(... ) Opt Lasers to JEDYNA firma produkująca lasery diodowe, którą polecam, ponieważ tak naprawdę nie ma innych firm z produktami choćby zbliżonymi poziomem jakości i obsługi klienta. Mówię to z pełnym przekonaniem — zarówno na podstawie własnych doświadczeń, jak i opinii, które dostaję od widzów mojego kanału YouTube z całego świata."
| PLH3D-XT8 | |
|---|---|
| Maksymalna moc optyczna | 45 W |
| Wymiary głowicy laserowej (L x W x H) | 76 x 89 x 194 mm (3 x 3,5 x 7,64 in.) |
| Masa głowicy laserowej, typ. | 1050g (2.31 lb.) Z LaserDock: 1230g (2.71 lb.) |
| Wydajność wentylatora | 92 m3/h (53 CFM) |
| Poziom hałasu wentylatora | 58 dBA |
| Rozstaw otworów montażowych | 5x 4 otwory, 24 x 15 mm (0.94 x 0.59 in.) |
| Typ otworów montażowych | M3 x 0.5 x 3 mm |
| Maks. temperatura otoczenia | 40°C (104°F) |
| Wejście modulacji | PWM/TTL, 0 – 24 V |
| Zalecana częstotliwość bazowa PWM | 1 – 5 kHz |
| Maks. pasmo modulacji | 30 kHz |
| Impedancja wejścia modulacji | >1 kΩ |
| Napięcie zasilacza | 24 V |
| Minimalny prąd zasilacza 24 V | 8 A |
| Maksymalny pobór mocy | 170 W |
PLH3D-XT8 jest kompatybilny z większością maszyn CNC, w tym popularnych marek, takich jak X-Carve, Shapeoko, Stepcraft. Można go zamocować przy użyciu dołączonego uniwersalnego uchwytu lub LaserDock. Zgodność ze sterownikiem CNC jest zapewniona dzięki PLH3D-CNC Adapter Pro, który obsługuje wejścia PWM, TTL oraz analogowe (0–3 V, 0–5 V lub 0–24 V).
XT8 pozwala ciąć lub grawerować drewno, sklejkę, MDF, skórę, gumę, tekstylia, pianki, akryle i wiele innych. Umożliwia także grawerowanie metali powlekanych oraz niektórych metali niepowlekanych (z korektą kąta). Moc optyczna ~45 W pozwala na cięcie w jednym przebiegu cieńszych materiałów oraz wieloprzebiegowe cięcie grubszych.
Wstępna instalacja zajmuje ~30 minut. Z magnetycznym systemem LaserDock PRO codzienne podłączanie/odłączanie trwa sekundy. Wszystkie złącza są typu Plug&Play i znajdują się w zestawie.
W zestawie znajduje się Przyrząd Referencyjny Wysokości do szybkiego, ręcznego ustawiania ostrości. Umieść go na materiale i ustaw laser na nominalną odległość roboczą 21 mm. Do cięcia dopasuj ustawienie w zależności od grubości materiału.
XT8 łączy się poprzez PLH3D-CNC Adapter Pro, który obsługuje TTL, PWM oraz wejścia analogowe. Zasilacz 24 V i wszystkie przewody są dołączone.
Tak — XT8 ma wbudowaną, regulowaną dyszę High-Pressure Air Assist, która zwiększa prędkość/jakość cięcia, usuwając urobek i chłodząc strefę cięcia. Współpracuje z typowymi małymi kompresorami (zalecany rzeczywisty przepływ ~10–15 l/min dla większości materiałów).
XT8 ma zabezpieczenie przed przegrzaniem i powinien być używany z okularami ochronnymi z certyfikacją CE (OD7+ dla 190–540 nm). Automatycznie wyłącza się przy 58 °C i wznawia pracę przy 50 °C. Zawsze przestrzegaj norm bezpieczeństwa laserowego (np. ANSI Z136.1).
Typowa żywotność pracy wynosi 20 000–30 000 godzin. W przypadku awarii diody urządzenie często można naprawić poprzez jej wymianę. Dla maksymalnej trwałości regularnie czyść optykę i zapewnij właściwy przepływ powietrza.
Tak, ale należy pochylić przedmiot obrabiany (lub laser) o ~7°, aby odbicie nie wracało do diod. Przy obróbce metali ogólnie wprowadź niewielkie pochylenie i ustaw wiązkę tak, by była skierowana z dala od operatora. Zawsze używaj okularów OD7+.
Użyj dowolnego CAM generującego G-code: LightBurn (zalecany), Vectric, Fusion 360 lub narzędzi bezpłatnych, takich jak LaserGRBL. LightBurn zapewnia zaawansowane sterowanie, grawerowanie obrazów i łatwą konfigurację z naszymi presetami.
Grawerowanie: Ustaw nominalną odległość roboczą na 21 mm przy użyciu Przyrządu Referencyjnego Wysokości, aby szybko i powtarzalnie ustawić ostrość.
Cięcie (cienkie 1–6 mm): Ustaw tak, aby najmniejsza plamka była w okolicy połowy grubości materiału (zacznij od 21 mm, następnie obniż o połowę grubości).
Cięcie (grube >6 mm): Tnij warstwowo, delikatnie obniżając głowicę po każdym przebiegu; unikaj kontaktu dyszy z materiałem. Niektóre materiały (np. sklejka brzozowa, MDF, pianka PU, sosna) można ciąć grubo w jednym przebiegu z dyszą blisko powierzchni (bez dotyku).
Tryb „I” (50%): zakres ~0–20 W do szczegółowego grawerowania w skali szarości i precyzyjnego cieniowania.
Tryb „II” (100%): pełna moc do szybkiego grawerowania czarno-białego i wydajnego cięcia, także materiałów grubych.
XT8 akceptuje sterowanie PWM/TTL/Analog: 0–3 V, 0–5 V oraz 0–24 V na wejściu Mod Input #2 (PWM). Używaj bazowej częstotliwości PWM 1–5 kHz (wyższe częstotliwości mogą dawać gładszą skalę szarości). Poziom logicznej „1” to ≥3 V; „0” ≤0,8 V. Nie podłączaj sygnałów jednocześnie do wejścia analogowego i PWM (wspólna masa).
Zalecany rzeczywisty przepływ kompresora: 10–12 l/min z zbiornikiem ≥50 L dla komfortowej pracy. Wielu użytkowników używa mniejszych jednostek (np. 5 L), jednak rezultaty mogą się różnić. Zastosuj filtr i separator oleju; w wilgotnym klimacie dodaj osuszacz powietrza, aby uniknąć kropli wody.
Ustawienia przepływu: cięcie ~5–15 l/min; grawerowanie ~1–5 l/min. Unikaj przekraczania ~15–20 l/min, gdyż może to obniżyć prędkość cięcia. Zdecydowanie zalecany jest przepływomierz.
Zabezpiecz tylny uchwyt przewodu, a następnie pewnie podłącz kabel do XT8. Przy połączeniu bezpośrednim podłącz drugi koniec do Adaptera PRO. Z LaserDock PRO zamontuj część „Laser-Side” czterema śrubami M4 w osi wrzeciona, a następnie podłącz krótki przewód i wąż powietrza.
Radiator: Regularnie przedmuchuj radiator sprężonym powietrzem (zwłaszcza po pracach generujących dym). Unikaj nadmiernego rozpędzania wentylatora. W celu dokładniejszego czyszczenia zdejmij przednią pokrywę ~co 100 godzin.
Optoelektronika/okno ochronne: Sprawdzaj okno ochronne przed każdym użyciem i czyść ~co 100 godzin. Wymień okno ochronne, jeśli jest uszkodzone (część zamienna dostępna). Główną soczewkę również czyść ~co 100 godzin.
Środki czyszczące: Używaj wyłącznie 99,9% bezwodnego IPA i odpowiednich materiałów niepylących. Unikaj „rubbing alcohol” (~70% IPA + woda) oraz typowych ściereczek do okularów/mikroskopów (mogą pozostawiać osady). Stosuj tylko taki nacisk, jaki jest niezbędny do usunięcia zanieczyszczeń, aby nie uszkodzić powłok.
