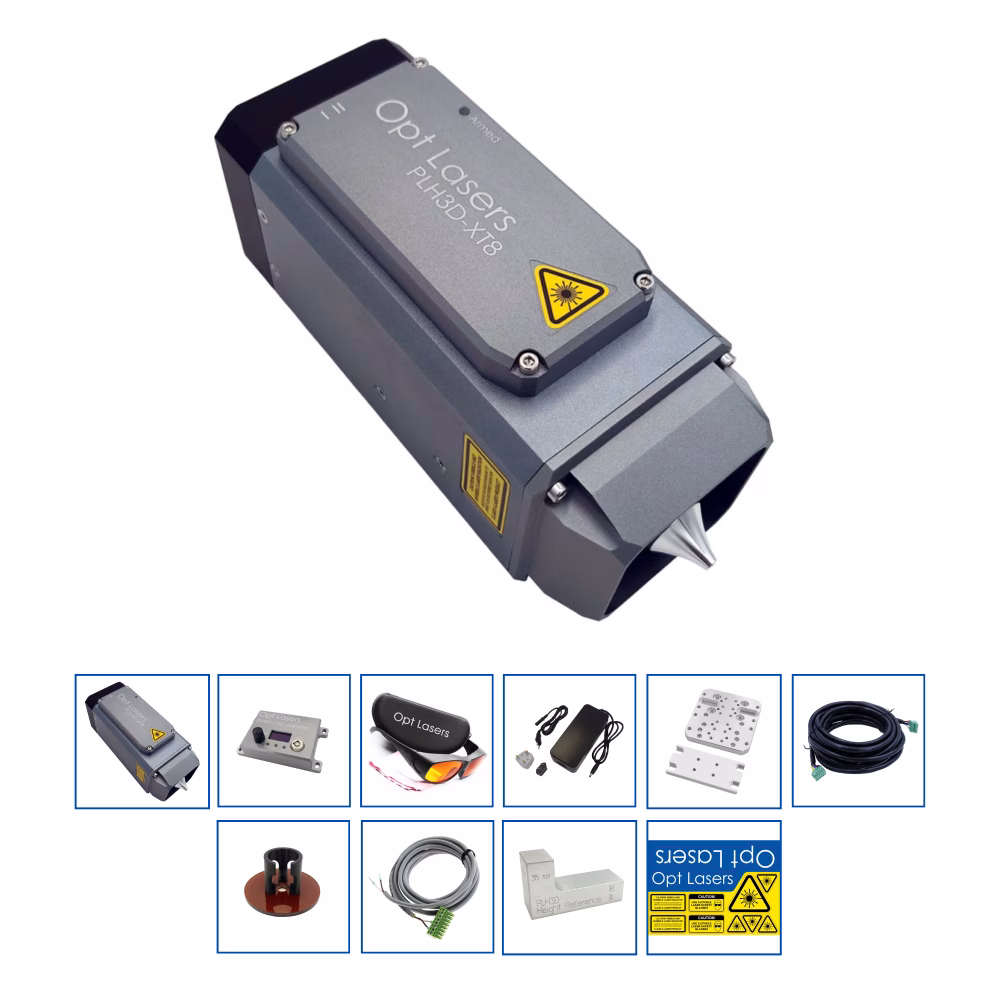

AltMill PLH3D-XT8 Laser päivityssarja
Tekniset tiedot: (¾" ).
Parhaiten soveltuu: CO2-tyyppinen ultranopea leikkaus ja kaiverrus, paksujen materiaalien leikkaus.

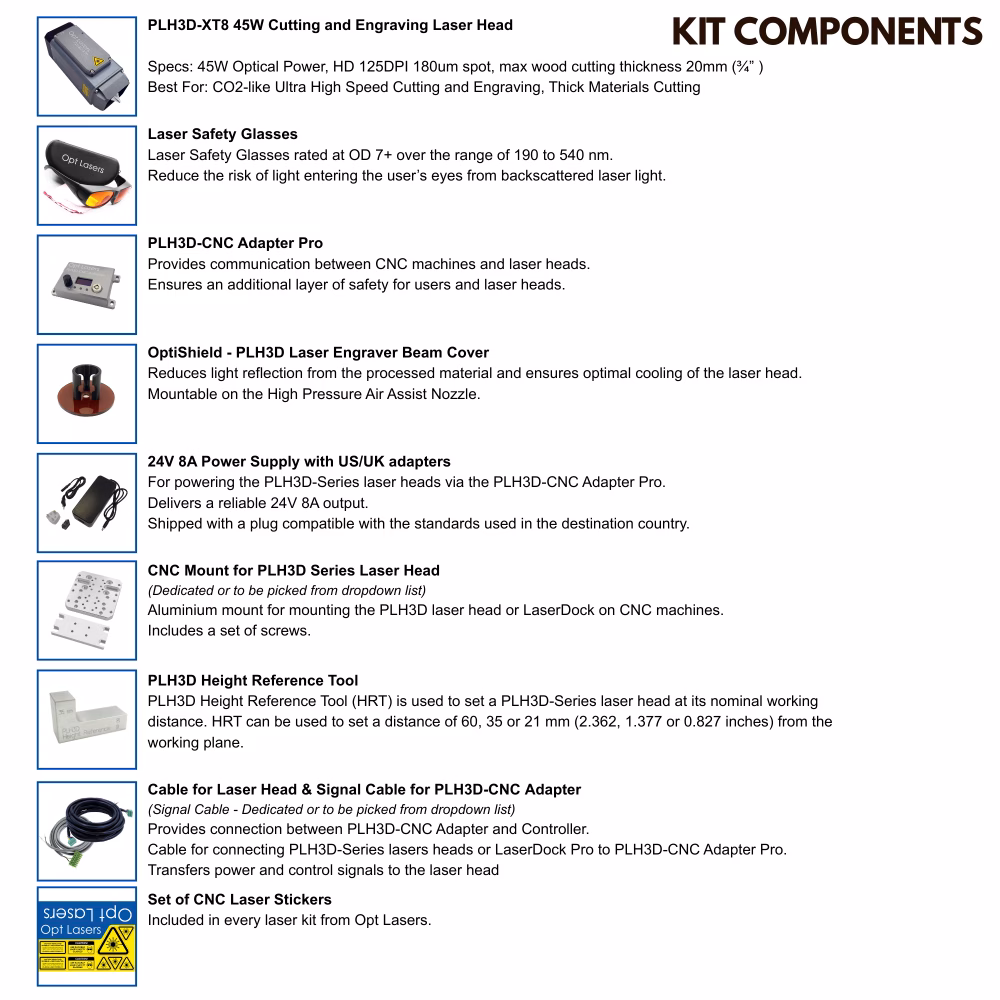

Sisältää: Laserpää, ilmasuutin, CNC Adapter Pro, lasersuojalasit, säteen suojus, kiinnike ja muuta.
|
|
|
LaserDock PRO - Laser CNC:lle magneettinen telakointiasema (LaserDock PRO) |
|
|
|
LaserDock PRO - Vain laserin puoleinen osa |
|
|
|
LaserDock PRO - Vain CNC-puolen osa |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Tekniset tiedot: (¾" ). 45W optinen teho, HD 125DPI 180um spot, max puun leikkauspaksuus 20mm (¾" )
Parhaiten soveltuu: Paksujen materiaalien leikkaus, CO2-luokan erittäin nopea leikkaus ja kaiverrus, paksujen materiaalien leikkaus
✔ Tarjoaa yhteyden CNC-koneiden ja laserpäiden välillä.
✔ Varmistaa lisäturvallisuuden käyttäjille ja laserpäille.
✔ PLH3D-sarjan laserpäiden virran syöttämiseen PLH3D-CNC Adapter Pron kautta.
✔ Tarjoaa luotettavan 24V 8A ulostulon.
✔ Toimitetaan pistokkeella, joka on yhteensopiva kohdemaassa käytettävien standardien kanssa.
✔ Lasersuojalasit, joiden optinen tiheys on 7+ alueella 190–540 nm.
✔ Vähentävät takaisinheijastuneen lasersäteilyn pääsyä käyttäjän silmiin.
✔ Alumiinikiinnike PLH3D-XT8-laserpään tai LaserDock Pron kiinnittämiseen AltMill CNC-koneisiin.
✔ Sisältää ruuvisarjan.
✔ Kaapeli PLH3D-sarjan laserpäiden tai LaserDock Pron liittämiseen PLH3D-CNC Adapter Pro -laitteeseen.
✔ Siirtää virran ja ohjaussignaalit laserpäähän.
✔ Vähentää valon heijastumista käsitellystä materiaalista ja varmistaa laserpään optimaalisen jäähdytyksen.
✔ Asennettavissa korkeapaineilmasuuttimeen.
✔ Kompakti työkalu PLH3D-sarjan laserkaiverrusten polttovälien helppoon ja nopeaan säätöön.
✔ CNC-lasertarrasarja.
✔ Sisältyy jokaiseen Opt Lasersin lasersarjaan.
Omistatko jo Sienci Labsin AltMill CNC:n ja haluat vapauttaa sen täyden potentiaalin? PLH3D-XT8 45W Plug&Play -laserpaketti on kokonaisratkaisu korkean tarkkuuden leikkaamiseen ja kaiverrukseen. Opt Lasersin patentoituun monidioditekniikkaan perustuva laserpää tarjoaa vertaansa vailla olevaa suorituskykyä ja luotettavuutta, ja se on suunniteltu erityisesti AltMill-järjestelmiin.
Sienci Labsin kehittämä AltMill on tunnetun LongMill CNC:n uudempi, suurempi vastine. Tämä lasersarja suunniteltiin vastaamaan AltMillin tehoa ja jäykkyyttä, mutta säilyttämään samalla LongMillin käyttäjien arvostama Plug&Play-yksinkertaisuus. Olipa kyseessä sitten päivitys LongMill CNC:stä tai AltMillin käyttöönotto, tämä sarja takaa tarkat ja johdonmukaiset lasertulokset.
Tämä kattava sarja sisältää kaikki olennaiset komponentit - PLH3D-XT8-laserpään, AltMill-signaalikaapelin, verkkovirtalähteen, PLH3D-CNC Adapter Pron, OptiShield-säteensuojan ja paljon muuta - saumatonta integrointia varten. Se on suunniteltu nopeaan käyttöönottoon ja pitkäaikaiseen tarkkuuteen, ja se on edistyksellisin ja yhteensopivin laserpaketti, joka on saatavilla Sienci Labsin AltMill-koneisiin.
Tuhannet CNC-ammattilaiset ympäri maailmaa luottavat Opt Lasersin ratkaisuihin, jotka on valmistettu EU:ssa ja optimoitu teollisen luokan suorituskykyä varten. Leikkaatpa sitten puuta, muovia tai edistyksellisiä materiaaleja, tämä paketti antaa AltMill- tai LongMill-CNC-laserisi käyttöön huippuluokan laserominaisuudet.
Klikkaa nähdäksesi XT8-laserin toiminnassa.
Katso todelliset AltMill-työnkulut XT8:n avulla - puu, akryyli, muovi ja paljon muuta.
| Etu | Mitä se tarkoittaa sinulle |
|---|---|
| ✔️ Patentoitu EU:ssa valmistettu laserpää | Luotettavaa suunnittelua, CE-standardien mukainen, rakennettu teolliseen suorituskykyyn. |
| ✔️ Saumaton AltMill-yhteensopivuus | Sisältää omat johdotukset, ei vaadi mukautettuja muutoksia. |
| ✔️ Nopea maailmanlaajuinen toimitus | Lyhyt toimitusaika ja vakuutettu toimitus maailmanlaajuisesti |
| ✔️ Tarkistettu Plug&Play-integraatio | Testattu AltMill-koneilla - käyttövalmis heti laatikosta. |
PLH3D-XT8 45W laser - Ominaisuudet ja suorituskyky Demo
Tehokas 45 W:n laserpää, jossa on syvä tarkennus, minimoi uudelleentarkennustarpeen ja mahdollistaa nopeat, yhden läpiviennin leikkaukset. Se on yhteensopiva monenlaisten materiaalien kanssa ja tuottaa teräviä yksityiskohtia alle 200 µm:n pistekoolla. Kaksi tehotilaa mahdollistavat tarkan harmaasävykaiverruksen tai täyden tehon leikkaamisen. Integroitu ilma-avustin, kupariset lämpöputket, nopea ohjain, tilailmaisimet ja vankka täysmetallirunko takaavat vakaan ja luotettavan suorituskyvyn.
Plug & Play -sarjat - asennus muutamassa minuutissa

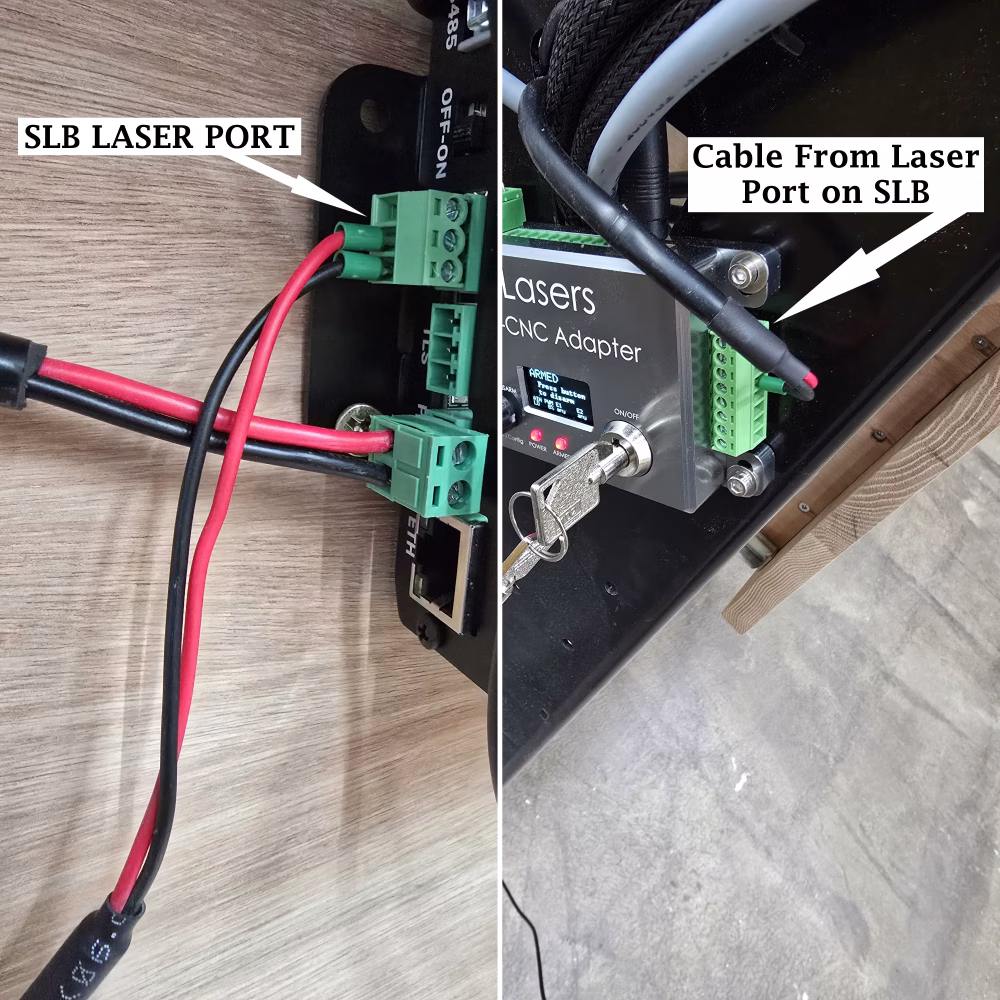

Tiivis ohjeistus PLH3D-laserin kytkemisestä ja konfiguroinnista suosittuihin reitittimiin, kuten X-Carveen ja Shapeokoon. Kattaa ensimmäisen käyttökerran asetukset ja vinkkejä puhtaisiin leikkauksiin ja kaiverruksiin. Osoittaa laajan yhteensopivuuden monilla CNC-alustoilla. Ihanteellinen pika-aloitus ennen omaa asennusta.
PLH3D-CNC Adapter PRO - Perimmäinen ohjausratkaisu CNC-laserasennukseesi.
Yksinkertaistaa johdotusta ja ohjausta signaalin muuntamisella, OLED-ohjatulla asetuksella ja CNC-valmiilla esiasetuksilla. Reaaliaikainen diagnostiikka sekä kerroksittainen turvallisuus (avain, signaalin tarkistus, automaattinen deaktivointi) suojaavat käyttäjiä ja laitteistoa. Toimii kaikkien PLH3D-laserpäiden kanssa. Kestävä anodisoitu kotelo kestää työpajan vaatimukset.
LaserDock PRO: Vaivaton kiinnitys CNC-laserpäille
Napsauta laserisi päälle/pois sekunneissa magneettisella tarkkuudella ja integroidulla ilmalla/virralla. Automaattinen irrotus suojaa Z-akselin kolhuilta, kun taas kullatut jousitapit ja asennon lukitus takaavat toistettavan kohdistuksen. Se on yhteensopiva kaikkien nykyisten ja tulevien laserpäiden kanssa, joten se on siisti, tulevaisuuden kestävä kiinnike. Kovaksi anodisoitu alumiini takaa kestävyyden myymäläympäristöissä.
Valinnainen lisävaruste - lisää se tämän sivun yläosassa olevasta luettelosta.
Nämä ovat suosituimmat materiaalit PLH3D-XT8:lla tehtävään laserleikkaukseen ja -kaiverrukseen.
Tämän osion alapuolelta löydät täydellisen taulukon, jossa on monien muiden materiaalien nopeus- ja tehotestien tulokset.
Puu
Vaneri
Nahka
Vaahtomuovi
Kumi
Korkki
Anodisoitu alumiini (kaiverrus)
Keraamiset laatat (kaiverrus)
Akryyli
Kivi (kaiverrus)
Paperi ja kartonki
Tekstiilit
Metallit (kaiverrus)
Erikoismateriaalit
Lasi
| Materiaali | Työvaihe | Paksuus | Nopeus | Laserin teho | Ajokerrat |
|---|---|---|---|---|---|
| Puu | Kaiverrus | N/A | 350 mm/s (827 tuumaa/min) | 100% | 1 |
| Kaiverrus | N/A | 70 mm/s (165 tuumaa/min) | 20% | 1 | |
| Vaneri | Kaiverrus | N/A | 350 mm/s (827 tuumaa/min) | 100% | 1 |
| Leikkaus | 3 mm (0.118") | 22.5 mm/s (53.1 tuumaa/min) | 100% | 1 | |
| Leikkaus | 4 mm (0.157") | 12 mm/s (28 tuumaa/min) | 100% | 1 | |
| Leikkaus | 6 mm (0.236") | 6 mm/s (14 tuumaa/min) | 100% | 1 | |
| Leikkaus | 10 mm (0.394") | 3 mm/s (7 tuumaa/min) | 100% | 1 | |
| Korkeatiheyksinen kuitulevy (HDF) | Kaiverrus | N/A | 350 mm/s (827 tuumaa/min) | 100% | 1 |
| Leikkaus | 3 mm (0.118") | 12 mm/s (28 tuumaa/min) | 100% | 1 | |
| Keskitiheyksinen kuitulevy (MDF) | Kaiverrus | N/A | 350 mm/s (827 tuumaa/min) | 100% | 1 |
| Leikkaus | 7.5 mm (0.295") | 4 mm/s (9.4 tuumaa/min) | 100% | 1 | |
| Balsa | Kaiverrus | N/A | 350 mm/s (827 tuumaa/min) | 100% | 1 |
| Leikkaus | 12 mm (0.472") | 40 mm/s (94 tuumaa/min) | 100% | 2 | |
| Mänty | Kaiverrus | N/A | 350 mm/s (827 tuumaa/min) | 100% | 1 |
| Leikkaus | 15 mm (0.591") | 3 mm/s (7 tuumaa/min) | 100% | 1 | |
| Kasviparkittu sian pintanahka | Kaiverrus | N/A | 3000 mm/s (7090 tuumaa/min) | 100% | 1 |
| Kaiverrus | N/A | 60 mm/s (142 tuumaa/min) | 2% | 1 | |
| Leikkaus | 2 mm (0.079") | 50 mm/s (118 tuumaa/min) | 100% | 1 | |
| Kova, kasviparkittu täysnahkainen naudannahka | Kaiverrus | N/A | 3000 mm/s (7090 tuumaa/min) | 100% | 1 |
| Kaiverrus | N/A | 60 mm/s (142 tuumaa/min) | 2% | 1 | |
| Leikkaus | 4 mm (0.157") | 18 mm/s (42.5 tuumaa/min) | 100% | 1 | |
| PU (polyuretaani) keinonahka | Leikkaus | 2 mm (0.079") | 50 mm/s (118 tuumaa/min) | 100% | 1 |
| Valkoinen marmori | (Syvä) kaiverrus | N/A | 52 mm/s (120 tuumaa/min) | 100% | 1 |
| Liuskekivi | Kaiverrus | N/A | 140 mm/s (330 tuumaa/min) | 100% | 1 |
| Musta akryyli | Leikkaus | 2 mm (0.079") | 7 mm/s (17 tuumaa/min) | 100% | 1 |
| Leikkaus | 5 mm (0.197") | 6 mm/s (14 tuumaa/min) | 100% | 3 | |
| Leikkaus | 10 mm (0.394") | 6 mm/s (14 tuumaa/min) | 100% | 4 | |
| Oranssi läpinäkyvä akryyli | Kaiverrus | N/A | 220 mm/s (520 tuumaa/min) | 5% | 1 |
| Punainen akryyli | Leikkaus | 2 mm (0.079") | 4.2 mm/s (9.9 tuumaa/min) | 100% | 1 |
| Vihreä akryyli | Leikkaus | 2 mm (0.079") | 2.8 mm/s (6.6 tuumaa/min) | 100% | 1 |
| Puuvilla | Kaiverrus | N/A | 180 mm/s (425 tuumaa/min) | 15% | 1 |
| Denim | Leikkaus | 0.5 mm (0.0197") | 255 mm/s (602 tuumaa/min) | 100% | 1 |
| Korkeatiheyksinen vahvistettu nailon | Leikkaus | 3.6 mm (0.142") | 6 mm/s (14.2 tuumaa/min) | 100% | 1 |
| Valkoinen polyesteri | Leikkaus | 0.2 mm (0.00787") | 60 mm/s (142 tuumaa/min) | 100% | 1 |
| Valkoinen korkeatiheyksinen polyesteri | Leikkaus | 0.4 mm (0.0157") | 25 mm/s (59 tuumaa/min) | 100% | 1 |
| Cordura | Leikkaus | 0.35 mm (0.0138") | 150 mm/s (354 tuumaa/min) | 100% | 1 |
| Leikkaus | 0.5 mm (0.0197") | 95 mm/s (224 tuumaa/min) | 100% | 1 | |
| Huopa | Leikkaus | 4 mm (0.1575") | 70 mm/s (165 tuumaa/min) | 100% | 1 |
| Polyfoam | Leikkaus | 40 mm (1.575") | 5 mm/s (12 tuumaa/min) | 100% | 1 |
| Leikkaus | 40 mm (1.575") | 15 mm/s (35 tuumaa/min) | 100% | 3 | |
| EVA-vaahto | Leikkaus | 3 mm (0.118") | 140 mm/s (331 tuumaa/min) | 100% | 1 |
| Leikkaus | 5 mm (0.197") | 85 mm/s (201 tuumaa/min) | 100% | 1 | |
| Polyuretaani (PU) -vaahto | Leikkaus | 10 mm (0.394") | 88.5 mm/s (209 tuumaa/min) | 100% | 1 |
| Hiilikuitu | Leikkaus | 0.5 mm (0.0197") | 15 mm/s (35.4 tuumaa/min) | 100% | 1 |
| Lasikuitu | Leikkaus | 0.7 mm (0.0276") | 5 mm/s (11.8 tuumaa/min) | 100% | 1 |
| Ruostumaton teräs | (Syvä) kaiverrus | N/A | 70 mm/s (165 tuumaa/min) | 25% | 1 |
| (Syvä) kaiverrus | N/A | 280 mm/s (661 tuumaa/min) | 100% | 1 | |
| Merkkaus | N/A | 865 mm/s (2040 tuumaa/min) | 100% | 1 | |
| Työkaluteräs | (Syvä) kaiverrus | N/A | 70 mm/s (165 tuumaa/min) | 25% | 1 |
| (Syvä) kaiverrus | N/A | 280 mm/s (661 tuumaa/min) | 100% | 1 | |
| Merkkaus | N/A | 865 mm/s (2040 tuumaa/min) | 100% | 1 |
Ylivoimainen tarkennussyvyys: Poikkeuksellisen tarkennussyvyyden ja pitkän säteen vyötärön ansiosta XT8 poistaa jatkuvien säätöjen tarpeen ja mahdollistaa leikkuun yhdellä ajokerralla (single-pass), mikä nopeuttaa työnkulkuasi.
Tarkkuus käytännössä: PLH3D-XT8:n laserpisteen koko alle 200 µm mahdollistaa hienot yksityiskohdat taiteelliseen työhön ja vaivattoman läpileikkuun esimerkiksi 15 mm puuhun. Erittäin symmetrisen säteen ansiosta leikkausuran leveys (kerf) pysyy samana molempiin skannaussuuntiin.
Harmaasävykaiverrus ja täyden tehon leikkaus: Vaihda kahden tilan välillä: 50 % teho yksityiskohtaiseen kaiverrukseen tai 100 % teho suurinopeusleikkuuseen – nopea sopeutuminen eri materiaaleihin ja sovelluksiin.
Integroitu Air-Assist -suutin: Tehosta leikkuuta integroidulla ilma-avustussuutimella. Saavuta jopa kuusinkertaiset leikkuunopeudet ja vähennä lämpövaikutuksen aiheuttamia vaurioita työkappaleessa. Suutin auttaa myös pitämään suojatun optisen ikkunan ja päälinssin puhtaina.
Kuparinen heatpipe-jäähdytin: Kehittynyt jäähdytysratkaisu varmistaa optimaalisen lämmönpoiston ja pitkän käyttöiän siirtämällä lämmön tehokkaasti lisäjäähdyttimeen.
Käytön turvallisuus: Merkkiledi ilmoittaa laserin armed-tilan (valmius) ja antaa ylikuumenemishälytykset, mikä parantaa turvallisuutta ja varmistaa oikeaoppisen lämpötilanhallinnan.
Erittäin nopea sisäinen virta-ajuri: Integroitu ajuri takaa huipputason suorituskyvyn, tarkan kaiverruksen ja toistettavat tulokset. Laserdiodien lyhyt etäisyys ajuriin mahdollistaa suurtaajuisen virran modulaation.
Täysmetallinen runko: Laserin kotelo on kokonaan kestävää metallia, mikä tarjoaa vankan suojan ja pidentää laitteen elinikää.
Säästä 10 %, kun lisäät LightBurnin XF+, XT-50 tai XT8 -kittiisi.
Kun ostat yhdessä Plug&Play-kittiemme kanssa, LightBurn tulee saataville eksklusiiviseen alennettuun hintaan — aloitat siis ensimmäisestä päivästä lähtien parhailla työkaluilla ja erinomaisella kokonaiskustannustehokkuudella. LightBurniin luottavat ympäri maailmaa laserkäyttäjät; se on yhteisön suosituin vaihtoehto, ja siitä on myyty tuhansia lisenssejä.
LightBurn-ohjelmisto on saatavilla valinnaisena lisävarusteena laserkittiemme tai -päidemme kanssa ja se on yhteensopiva kaikkien Opt Lasersin leikkaus- ja kaiverrusmoduulien kanssa — mukaan lukien XT8, XT-50 ja XF+. Se virtaviivaistaa työnkulkuasi ja tarjoaa tarkan ohjauksen optimaalisten leikkaus- ja kaiverrustulosten saavuttamiseksi. Voit lisätä sen sivun yläreunan Accessories-osasta.
Yhteensopivuusvinkki: LightBurnin yhteensopivuus riippuu koneesi liikeohjaimesta/firmwaresta (ei itse lasermoduulista). Se toimii useimpien saatavilla olevien CNC-ohjainten kanssa ja sisältää mukautetun G-Code -jälkikäsittelijän (postprocessor). Varmista kuitenkin ennen ostoa, että ohjaimesi on tuettu.
Työskentelitpä sitten puun, polymeerien, nahan tai vaahdon kanssa, LightBurnin yhdistäminen Opt Lasers -laitteistoon varmistaa luotettavat, tehokkaat ja korkealaatuiset tulokset.
Nicky Norton on Norton-menetelmän kehittäjä — laajalti omaksuttu työnkulku erityisesti keraamisten laattojen laserkaiverrukseen (Norton White Tile), joka on inspiroinut myös puun ja ruostumattoman teräksen työstöä. Hänen projektinsa leviävät laajasti Facebookin maker-ryhmissä, saavat jatkuvasti tunnustusta ja auttavat aloittelijoita parantamaan tuloksiaan.
"(... ) Näin sitten muutamia julkaisuja upeista kaiverruksista, joissa käytettiin Opt Lasers PL3D-XT-50 -laserpäätä (6 W). Otin yhteyttä Opt Lasersiin ja hyvin pian minulla oli sellainen. Heti pakkauksen avattuani ymmärsin, että kyseessä oli korkealaatuisesti valmistettu tarkkuusmoduuli. Pienet alkukankeudet laserini kytkennöissä ratkesivat nopeasti Opt Lasersin loistavan tuen ansiosta — viestit, sähköpostit ja Zoom-puhelut. Tämän laserin tarkkuus ja täsmällisyys, säteen ollessa 30 × 50 mikrometriä (poikkeuksellisen korkea laserfluenssi), osoittautuivat pian ylivoimaisiksi sen kaiverruslaadun osalta, johon pystyin pääsemään.
Kaiken kaikkiaan työskentely Opt Lasersin tuotteiden ja tukihenkilöstön kanssa on ollut erittäin myönteinen kokemus ja on uudistanut innostukseni diodikaiverruksen käyttöön."
Kris Crawford on kanadalainen tekijä ja sisällöntuottaja Further North Fabrication -kanavan takana; hän jakaa puu- ja metalliprojekteja YouTubessa ja Instagramissa. Vuodesta 2021 lähtien hän on käyttänyt Opt Lasers -ratkaisuja lisätäkseen hienoja yksityiskohtia asiakaslahjoihin ja omiin projekteihinsa — luotettava ääni, joka kannustaa muita tutkimaan CNC-laservalmistusta.
"(... ) Laserin integrointi muokattuun X-Carve-CNC-koneeseeni sujui vaivattomasti, ja siitä lähtien se on laajentanut kokoonpanoni kyvykkyyksiä. Opt Lasers -moduulin tarkkuus ja monipuolisuus on ollut todellinen pelinmuuttaja tee-se-itse-projekteissani, mahdollistaen monimutkaisten kuvioiden luomisen ja yksityiskohtaisten kaiverrusten lisäämisen monenlaisiin materiaaleihin. Työstänpä puuta, akryyliä tai metallia, laser tuottaa poikkeuksellisen hyviä tuloksia joka kerta."
April Wilkerson on teksasilainen DIY-tekijä, puu- ja metallialan osaaja — tunnettu YouTubessa nimellä @AprilWilkerson — jolla on yli 1,5 miljoonaa tilaajaa. YouTubesta televisioon, hänen vaiheittaiset ohjeensa vahvistavat tekijöitä maailmanlaajuisesti — nyt myös laserprojektien parissa.
"(... ) Asennus ja käyttöönotto olivat yllättävän sujuvia ja helppoja — aidosti Plug & Play. Koska tämä oli ensimmäinen laserini, tarvitsin alkuun neuvoja ja Optin tiimi oli erinomainen; nopeasti reagoiva, asiantunteva ja aina valmis käyttämään aikaa kysymysteni perusteelliseen läpikäyntiin. He vastasivat jopa kysymyksiin, joita en tiennyt esittää!"
Jim Neeb on eläkkeellä oleva insinööri ja 45 vuoden puuseppä, joka on tukenut Opt Lasers -yritystä sen alkuajoista lähtien YouTube-kanavansa @JNWoodworks sekä virallisen käyttäjäryhmämme kautta. Hänet tunnetaan selkeästä, käytännönläheisestä ohjauksesta ja viimeistellyistä demoista, jotka auttavat tekijöitä hallitsemaan lasertekniikoita. Hän toimii myös virallisena testaajana yhteistyössä Avid CNC:n kanssa.
"(... ) Opt Lasers on AINOA diodilaser-yritys, jota suosittelen, koska tosiasiallisesti muilla yrityksillä ei ole tuotteita, jotka edes lähestyisivät heidän laatutasoaan ja asiakaspalveluaan. Voin sanoa tämän luottavaisesti oman kokemukseni sekä YouTube-katsojiltani ja kontakteiltani ympäri maailman saamani palautteen perusteella."
| PLH3D-XT8 | |
|---|---|
| Suurin optinen teho | 45 W |
| Tyypillinen spottikoko (X × Y @ WD 21 mm) | ≈180 × 180 μm |
| Laserpään mitat (P x L x K) | 76 x 89 x 194 mm (3 x 3,5 x 7,64 in.) |
| Laserpään paino, tyypillinen | 1050g (2.31 lb.) LaserDockin kanssa: 1230g (2.71 lb.) |
| Puhaltimen ilmavirta | 92 m3/h (53 CFM) |
| Puhaltimen melutaso | 58 dBA |
| Kiinnitysreikäjako | 5×4 reikää, 24 x 15 mm (0.94 x 0.59 in.) |
| Kiinnitysreikien tyyppi | M3 x 0.5 x 3 mm |
| Ympäristön enimmäislämpötila | 40°C (104°F) |
| Modulaation tulo | PWM/TTL, 0 – 24 V |
| Suositeltu PWM-perustaajuus | 1 – 10 kHz |
| Modulaation enimmäiskaistanleveys | 30 kHz |
| Modulaation tulon impedanssi | >1 kΩ |
| Virtalähteen jännite | 24 V |
| 24 V virtalähteen vähimmäisvirta | 8 A |
| Suurin tehonkulutus | 170 W |
PLH3D-XT8 on yhteensopiva useimpien CNC-koneiden kanssa, mukaan lukien suositut X-Carve, Shapeoko ja Stepcraft. Se voidaan kiinnittää mukana tulevalla universaalikiinnikkeellä tai LaserDockilla. Yhteensopivuus CNC-ohjaimesi kanssa varmistetaan PLH3D-CNC Adapter Pro -sovittimella, joka tukee PWM-, TTL- ja analogiatuloja (0–3 V, 0–5 V tai 0–24 V).
XT8:lla voi leikata tai kaivertaa puuta, vaneria, MDF-levyä, nahkaa, kumia, tekstiilejä, vaahtomateriaaleja, akryylia ja paljon muuta. Se kaivertaa myös pinnoitettuja metalleja ja joitakin paljaita metalleja (kulman säädöllä). Tehokas ~45 W:n optinen säde mahdollistaa kertapassileikkauksen ohuilla materiaaleilla ja monipassileikkauksen paksummilla aihioilla.
Alkuasennus kestää noin 30 minuuttia. Magneettisen LaserDock PRO -järjestelmän avulla päivittäinen kiinnitys/irrotus vie vain sekunteja. Kaikki liittimet ovat Plug&Play ja toimitetaan sarjan mukana.
Sarjaan sisältyy Height Reference Tool nopeaan manuaaliseen tarkennukseen. Aseta se materiaalin päälle ja säädä laserin nimellinen työetäisyys 21 mm:iin. Leikkauksessa säädä lisäksi materiaalin paksuuden mukaan.
XT8 kytketään PLH3D-CNC Adapter Pro -sovittimen kautta, joka tukee TTL-, PWM- ja analogiatuloja. 24 V virtalähde ja kaikki kaapelit sisältyvät toimitukseen.
Kyllä — XT8:ssa on integroitu säädettävä korkeapaineinen ilma-avustussuutin, joka parantaa leikkausnopeutta ja -laatua poistamalla roskat ja jäähdyttämällä leikkuukohdan. Se toimii yleisten pienten kompressorien kanssa (suositeltu todellinen ilmavirta useimmille materiaaleille ~10–15 l/min).
XT8:ssa on ylikuumenemissuoja, ja sitä tulee käyttää CE-hyväksyttyjen lasersuojalasien kanssa (OD7+ alueelle 190–540 nm). Laite sammuu automaattisesti 58 °C:ssa ja jatkaa toimintaa 50 °C:ssa. Noudata aina laserin turvallisuusstandardeja (esim. ANSI Z136.1).
Tyypillinen käyttöikä on 20 000–30 000 tuntia. Jos diodi vikaantuu, yksikkö voidaan usein korjata vaihtamalla diodi. Puhdista optiikka säännöllisesti ja varmista riittävä ilmavirtaus parhaan käyttöiän saavuttamiseksi.
Kyllä, mutta kallista työkappaletta (tai laseria) noin 7°, jotta heijastus ei palaa diodeihin. Metalleilla yleensä lisää pieni kallistus ja suuntaa säde poispäin käyttäjästä. Käytä aina OD7+-suojalaseja.
Käytä mitä tahansa CAM-ohjelmistoa, joka tuottaa G-koodia: LightBurn (suositellaan), Vectric, Fusion 360 tai ilmaiset työkalut kuten LaserGRBL. LightBurn tarjoaa edistyneen ohjauksen, kuvankaiverruksen ja helpon käyttöönoton esiasetuksillamme.
Kaiverrus: Aseta nimellinen työetäisyys 21 mm Height Reference Tool -työkalulla nopeaa ja toistettavaa tarkennusta varten.
Leikkaus (ohut 1–6 mm): Tarkennus siten, että pienin piste on lähellä materiaalin paksuuden keskikohtaa (aloita 21 mm:stä ja laske sitten puolella paksuudesta).
Leikkaus (paksu >6 mm): Leikkaa kerroksittain, laske päätä hieman jokaisen ohituksen jälkeen; vältä suuttimen osumista kappaleeseen. Jotkin materiaalit (esim. koivuvaneri, MDF, PU-vaahto, mänty) voidaan leikata paksuina kerralla, kun suutin on lähellä pintaa (koskematta siihen).
Tila “I” (50 %): ~0–20 W yksityiskohtaiseen harmaasävykaiverrukseen ja hienosävytykseen.
Tila “II” (100 %): täysi teho nopeaan mustavalkokaiverrukseen ja tehokkaaseen leikkaukseen, myös paksummilla materiaaleilla.
XT8 hyväksyy PWM/TTL/analogisen ohjauksen: 0–3 V, 0–5 V ja 0–24 V Mod Input #2:ssa (PWM). Käytä PWM:n perustaajuutena 1–5 kHz (korkeammat taajuudet voivat tuottaa tasaisemmat harmaasävyt). Looginen ”high” on ≥3 V; ”low” ≤0,8 V. Älä kytke signaaleja sekä analogia- että PWM-tuloon samanaikaisesti (yhteinen maa).
Suositeltu kompressorin todellinen ilmavirta: 10–12 l/min ja ≥50 L säiliö mukavaan käyttöön. Monet onnistuvat pienemmilläkin yksiköillä (esim. 5 L), mutta tulokset vaihtelevat. Asenna suodatin ja öljynerotin; kosteassa ilmastossa lisää ilmankuivain veden muodostumisen estämiseksi.
Ohjearvot ilmavirralla: leikkaus ~5–15 l/min; kaiverrus ~1–5 l/min. Vältä ylittämästä ~15–20 l/min, koska se voi pienentää leikkausnopeutta. Virtausmittari on erittäin suositeltava.
Kiinnitä takimmainen kaapelipidike ja liitä kaapeli tukevasti XT8:aan. Suorakäytössä kytke kaapelin toinen pää Adapter PROhon. LaserDock PRO -ratkaisussa asenna laserosan kiinnike neljällä M4-ruuvilla karan paikkaan linjaten, ja liitä sitten lyhyt kaapeli ja ilmaletku.
Jäähdytysripa: Puhalla paineilmaa rivaston läpi säännöllisesti (erityisesti savuisen työn jälkeen). Vältä tuulettimen ylikierroksille pyörittämistä. Syväpuhdistusta varten irrota etukansi noin 100 tunnin välein.
Ilma-avustus / suutin: Käytä aina ilma-avustussuutinta tasaisella, kuivalla ja öljyttömällä ilmavirralla leikatessa ja kaivertaessa. Se pitää savun ja roskat poissa optiikalta, auttaa pitämään suojaikkunan ja päälinssin puhtaana ja vähentää puhdistustarvetta.
Optiikka: Tarkasta suojaikkuna ennen jokaista käyttöä ja puhdista se noin 100 tunnin välein. Vaihda suojaikkuna, jos se on vaurioitunut (varaosa saatavilla). Päälinssi tulee myös puhdistaa noin 100 tunnin välein.
Puhdistusaineet: Käytä vain 99,9 %:n vedetöntä IPA:ta ja asianmukaisia nukkaamattomia materiaaleja. Vältä ”rubbing alcohol” -liuoksia (~70 % IPA + vesi) ja tavallisia silmä-/mikroskooppipyyhkeitä (voivat jättää jäämiä). Käytä vain sen verran voimaa kuin on tarpeen kontaminaation poistamiseen ja pinnoitteiden suojaamiseksi.
