AltMill Kit de Actualización Láser PLH3D-XT8
Especificaciones: 45W de potencia óptica, HD 125DPI, punto de 180 µm, espesor máximo de corte en madera 20 mm (¾”)
Ideal para: Corte y grabado ultra rápido tipo CO2, corte de materiales gruesos

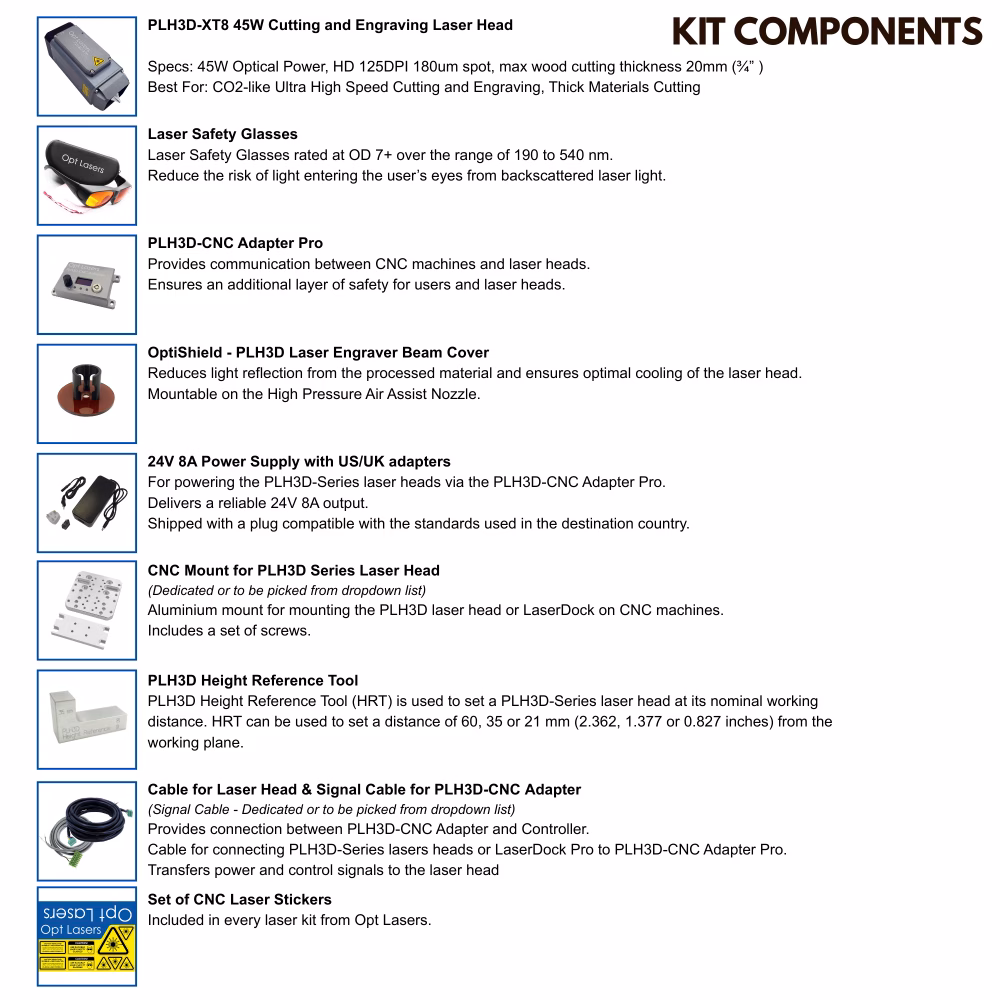

Incluye: Cabezal láser, boquilla de aire, CNC Adapter Pro, gafas de seguridad láser, cubierta de haz, soporte y más.
|
|
|

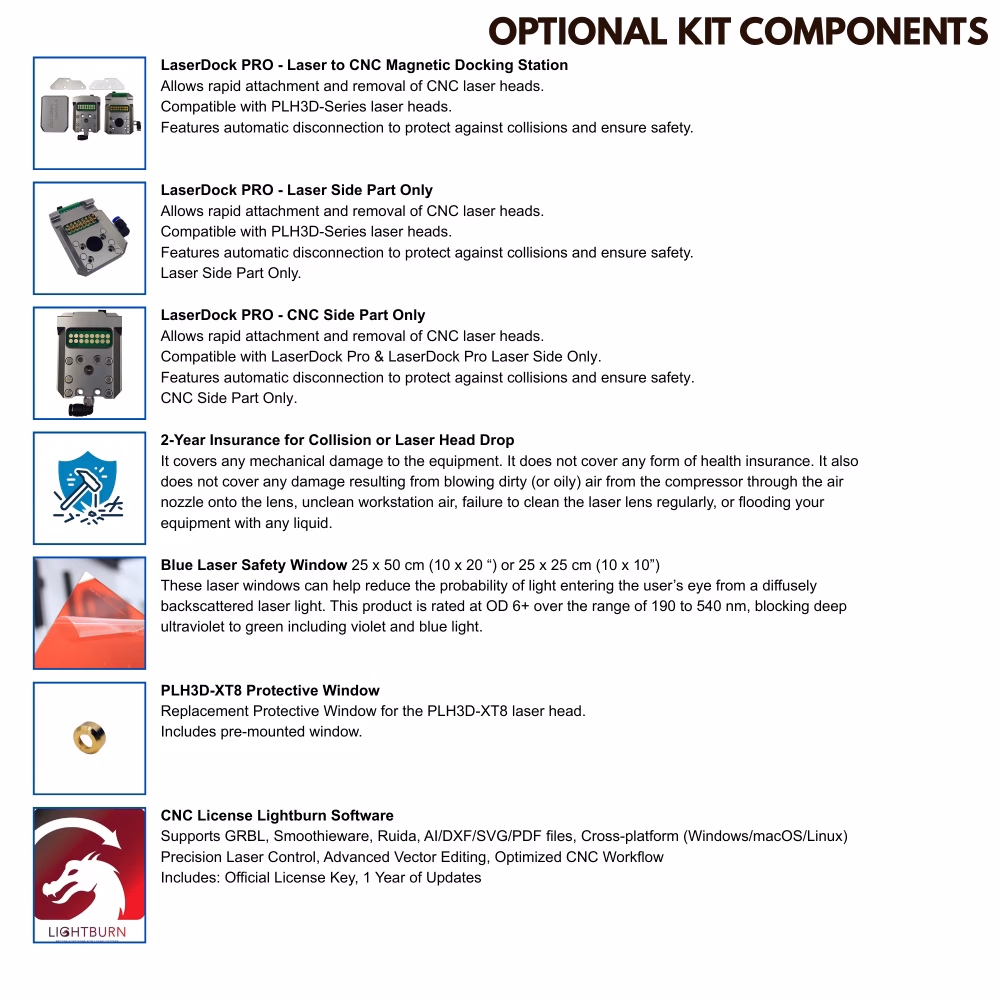

LaserDock PRO - Estación de acoplamiento magnético de láser a CNC |
|
|
|
LaserDock PRO - Lado Láser Parte Solamente |
|
|
|
LaserDock PRO - CNC sólo la parte lateral |
|
|
|
Seguro de 2 años por colisión o caída de la cabeza del láser |
|
|
|
Ventana de Seguridad para Láser Azul |
|
|
|
|
|
|
|
PLH3D-XT8 Ventana de protección |
|
|
|
|
Especificaciones: 45W de potencia óptica, HD 125DPI 180um punto, el espesor máximo de corte de madera de 20 mm (¾ " )
Mejor para: CO2-como Ultra alta velocidad de corte y grabado, corte de materiales gruesos
✔ Proporciona comunicación entre máquinas CNC y cabezales láser.
✔ Asegura una capa adicional de seguridad para los usuarios y los cabezales láser.
✔ Para alimentar los cabezales láser PLH3D-Series a través del adaptador PLH3D-CNC Pro.
✔ Entrega una salida fiable de 24V 8A.
✔ Se envía con un enchufe compatible con los estándares utilizados en el país de destino.
✔ Gafas de Seguridad Láser con clasificación OD 7+ en el rango de 190 a 540 nm.
✔ Reducen el riesgo de entrada de luz dispersa en los ojos del usuario por radiación láser retrodispersada.
✔ Soporte de aluminio para montar el cabezal láser PLH3D-XT8 o LaserDock Pro en máquinas CNC AltMill.
✔ Incluye un juego de tornillos.
✔ Cable para conectar cabezales láser de la serie PLH3D o LaserDock Pro a PLH3D-CNC Adapter Pro.
✔ Transfiere señales de alimentación y control al cabezal láser.
✔ Reduce la reflexión de la luz del material procesado y asegura una refrigeración óptima del cabezal láser.
✔ Montable en la boquilla de asistencia de aire de alta presión.
✔ Herramienta compacta para ajustes de distancia focal fácil y rápida para grabadores láser PLH3D-Series.
✔ Juego de pegatinas láser CNC.
✔ Incluido en cada kit láser de Opt Lasers.
¿Ya posee una AltMill CNC de Sienci Labs y busca desbloquear todo su potencial? El Kit Láser PLH3D-XT8 45W Plug&Play es su solución integral para corte y grabado de alta precisión. Basado en la tecnología patentada de multidiodo de Opt Lasers, este cabezal láser proporciona un rendimiento y fiabilidad inigualables, diseñado específicamente para los sistemas AltMill.
Desarrollado por Sienci Labs, el AltMill es el homólogo más grande y moderno del reconocido LongMill CNC. Este kit láser se diseñó para igualar la potencia y rigidez del AltMill, manteniendo la sencillez Plug&Play valorada por los usuarios de LongMill. Ya sea que actualice desde un LongMill CNC o comience con un AltMill, este kit garantiza resultados láser precisos y constantes.
Este kit integral incluye todos los componentes esenciales—cabezal láser PLH3D-XT8, cable de señal dedicado para AltMill, fuente de alimentación, Adaptador Pro PLH3D-CNC, cubierta óptica OptiShield y más—para una integración perfecta. Diseñado para una instalación rápida y precisión duradera, es el paquete láser más avanzado y compatible disponible para las máquinas AltMill de Sienci Labs.
Confiado por miles de profesionales CNC en todo el mundo, las soluciones de Opt Lasers se fabrican en la UE y están optimizadas para un rendimiento de nivel industrial. Ya sea que trabaje madera, plásticos o materiales avanzados, este kit dota a su AltMill o LongMill CNC de capacidades láser de primera categoría.
Haga clic para ver el XT8 láser en acción
Observe flujos de trabajo AltMill reales potenciados por el XT8: madera, acrílicos, plásticos y más.
| Ventaja | Qué Significa para Usted |
|---|---|
| ✔️ Cabezal láser patentado fabricado en la UE | Ingeniería confiable, cumple con normas CE, diseñado para desempeño industrial |
| ✔️ Compatibilidad plena con AltMill | Incluye cableado dedicado, sin necesidad de modificaciones personalizadas |
| ✔️ Envíos rápidos a nivel global | Plazos de entrega cortos y envío asegurado a todo el mundo |
| ✔️ Integración Plug&Play verificada | Probado en máquinas AltMill – listo para usar nada más sacarlo de la caja |
Láser PLH3D-XT8 45W – Demostración de Características y Rendimiento
Cabezal láser de alto rendimiento de 45 W con enfoque profundo que minimiza la necesidad de reenfoque y permite cortes rápidos en una sola pasada. Compatible con una amplia gama de materiales, ofrece detalles nítidos con un punto óptico de menos de 200 µm. Dos modos de potencia permiten grabado en escala de grises preciso o corte a máxima potencia. Sistema integrado de asistencia de aire, tubos de calor de cobre, controlador rápido, LEDs de estado y un robusto cuerpo de metal aseguran un rendimiento estable y confiable.
Kits Plug & Play – Instalación en Minutos

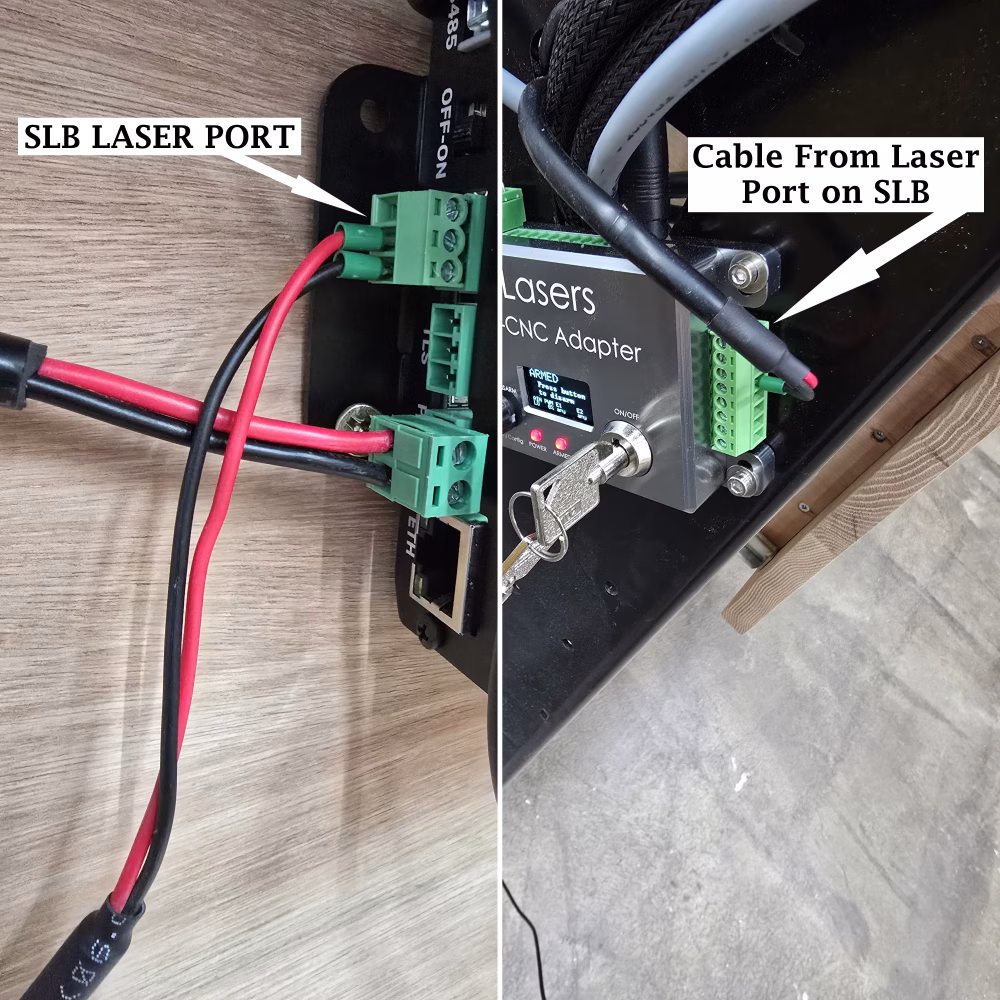

Guía concisa para el cableado y la configuración de un láser PLH3D en routers populares como X-Carve y Shapeoko. Cubre los ajustes iniciales y consejos para cortes y grabados limpios. Demuestra amplia compatibilidad con muchas plataformas CNC. Ideal para comenzar rápidamente antes de su propia instalación.
Adaptador PLH3D-CNC PRO – Solución de Control Definitiva para su Configuración Láser CNC
Simplifica el cableado y el control mediante conversión de señales, configuración guiada por pantalla OLED y preajustes listos para CNC. Diagnóstico en tiempo real y sistemas de seguridad por capas (llave, verificación de señal, autodesarme) protegen usuarios y equipos. Compatible con todos los cabezales láser PLH3D. Carcasa robusta anodizada para resistir las exigencias del taller.
LaserDock PRO: Montaje Rápido y Sencillo para Cabezas Láser CNC
Acople y desacople su láser en segundos con precisión magnética y conectividad de aire y alimentación integrada. Desconexión automática ante impactos en el eje Z, con pines de resorte dorados y bloqueo de posición para una alineación repetible. Compatible con todos los cabezales actuales y futuros, es un soporte ordenado y preparado para el futuro. Aluminio anodizado duro para máxima durabilidad en entornos de taller.
Accesorio opcional — agréguelo desde la lista en la parte superior de esta página.
Estos son los materiales más populares para el corte y grabado láser con el PLH3D-XT8.
Debajo de esta sección encontrará una tabla completa con resultados de pruebas de velocidad y potencia para muchos otros materiales.
Madera
Contrachapado
Cuero
Espuma
Goma
Corcho
Aluminio anodizado (grabado)
Baldosas cerámicas (grabado)
Acrílico
Piedra (grabado)
Papel y cartón
Textiles
Metales (grabado)
Materiales especiales
Vidrio
| Material | Tipo de operación | Espesor | Velocidad | Potencia del láser | Pasadas |
|---|---|---|---|---|---|
| Madera | Grabado | N/A | 350 mm/s (827 pulgadas/min) | 100% | 1 |
| Grabado | N/A | 70 mm/s (165 pulgadas/min) | 20% | 1 | |
| Contrachapado | Grabado | N/A | 350 mm/s (827 pulgadas/min) | 100% | 1 |
| Corte | 3 mm (0.118") | 22.5 mm/s (53.1 pulgadas/min) | 100% | 1 | |
| Corte | 4 mm (0.157") | 12 mm/s (28 pulgadas/min) | 100% | 1 | |
| Corte | 6 mm (0.236") | 6 mm/s (14 pulgadas/min) | 100% | 1 | |
| Corte | 10 mm (0.394") | 3 mm/s (7 pulgadas/min) | 100% | 1 | |
| HDF (tablero de fibra de alta densidad) | Grabado | N/A | 350 mm/s (827 pulgadas/min) | 100% | 1 |
| Corte | 3 mm (0.118") | 12 mm/s (28 pulgadas/min) | 100% | 1 | |
| MDF (tablero de fibra de densidad media) | Grabado | N/A | 350 mm/s (827 pulgadas/min) | 100% | 1 |
| Corte | 7.5 mm (0.295") | 4 mm/s (9.4 pulgadas/min) | 100% | 1 | |
| Balsa | Grabado | N/A | 350 mm/s (827 pulgadas/min) | 100% | 1 |
| Corte | 12 mm (0.472") | 40 mm/s (94 pulgadas/min) | 100% | 2 | |
| Pino | Grabado | N/A | 350 mm/s (827 pulgadas/min) | 100% | 1 |
| Corte | 15 mm (0.591") | 3 mm/s (7 pulgadas/min) | 100% | 1 | |
| Cuero porcino de flor superior curtido al vegetal | Grabado | N/A | 3000 mm/s (7090 pulgadas/min) | 100% | 1 |
| Grabado | N/A | 60 mm/s (142 pulgadas/min) | 2% | 1 | |
| Corte | 2 mm (0.079") | 50 mm/s (118 pulgadas/min) | 100% | 1 | |
| Cuero vacuno de plena flor curtido al vegetal, rígido | Grabado | N/A | 3000 mm/s (7090 pulgadas/min) | 100% | 1 |
| Grabado | N/A | 60 mm/s (142 pulgadas/min) | 2% | 1 | |
| Corte | 4 mm (0.157") | 18 mm/s (42.5 pulgadas/min) | 100% | 1 | |
| Cuero sintético PU (poliuretano) | Corte | 2 mm (0.079") | 50 mm/s (118 pulgadas/min) | 100% | 1 |
| Mármol blanco | Grabado (profundo) | N/A | 52 mm/s (120 pulgadas/min) | 100% | 1 |
| Pizarra | Grabado | N/A | 140 mm/s (330 pulgadas/min) | 100% | 1 |
| Acrílico negro | Corte | 2 mm (0.079") | 7 mm/s (17 pulgadas/min) | 100% | 1 |
| Corte | 5 mm (0.197") | 6 mm/s (14 pulgadas/min) | 100% | 3 | |
| Corte | 10 mm (0.394") | 6 mm/s (14 pulgadas/min) | 100% | 4 | |
| Acrílico naranja transparente | Grabado | N/A | 220 mm/s (520 pulgadas/min) | 5% | 1 |
| Acrílico rojo | Corte | 2 mm (0.079") | 4.2 mm/s (9.9 pulgadas/min) | 100% | 1 |
| Acrílico verde | Corte | 2 mm (0.079") | 2.8 mm/s (6.6 pulgadas/min) | 100% | 1 |
| Algodón | Grabado | N/A | 180 mm/s (425 pulgadas/min) | 15% | 1 |
| Denim | Corte | 0.5 mm (0.0197") | 255 mm/s (602 pulgadas/min) | 100% | 1 |
| Nailon reforzado de alta densidad | Corte | 3.6 mm (0.142") | 6 mm/s (14.2 pulgadas/min) | 100% | 1 |
| Poliéster blanco | Corte | 0.2 mm (0.00787") | 60 mm/s (142 pulgadas/min) | 100% | 1 |
| Poliéster blanco de alta densidad | Corte | 0.4 mm (0.0157") | 25 mm/s (59 pulgadas/min) | 100% | 1 |
| Cordura | Corte | 0.35 mm (0.0138") | 150 mm/s (354 pulgadas/min) | 100% | 1 |
| Corte | 0.5 mm (0.0197") | 95 mm/s (224 pulgadas/min) | 100% | 1 | |
| Fieltro | Corte | 4 mm (0.1575") | 70 mm/s (165 pulgadas/min) | 100% | 1 |
| Poliespuma | Corte | 40 mm (1.575") | 5 mm/s (12 pulgadas/min) | 100% | 1 |
| Corte | 40 mm (1.575") | 15 mm/s (35 pulgadas/min) | 100% | 3 | |
| Espuma EVA | Corte | 3 mm (0.118") | 140 mm/s (331 pulgadas/min) | 100% | 1 |
| Corte | 5 mm (0.197") | 85 mm/s (201 pulgadas/min) | 100% | 1 | |
| Espuma de poliuretano (PU) | Corte | 10 mm (0.394") | 88.5 mm/s (209 pulgadas/min) | 100% | 1 |
| Fibra de carbono | Corte | 0.5 mm (0.0197") | 15 mm/s (35.4 pulgadas/min) | 100% | 1 |
| Fibra de vidrio | Corte | 0.7 mm (0.0276") | 5 mm/s (11.8 pulgadas/min) | 100% | 1 |
| Acero inoxidable | Grabado (profundo) | N/A | 70 mm/s (165 pulgadas/min) | 25% | 1 |
| Grabado (profundo) | N/A | 280 mm/s (661 pulgadas/min) | 100% | 1 | |
| Marcado | N/A | 865 mm/s (2040 pulgadas/min) | 100% | 1 | |
| Acero para herramientas | Grabado (profundo) | N/A | 70 mm/s (165 pulgadas/min) | 25% | 1 |
| Grabado (profundo) | N/A | 280 mm/s (661 pulgadas/min) | 100% | 1 | |
| Marcado | N/A | 865 mm/s (2040 pulgadas/min) | 100% | 1 |
Profundidad de foco inigualable: Con su notable profundidad de enfoque y cintura del haz extendida, el XT8 elimina la necesidad de ajustes constantes y permite el corte en una sola pasada, acelerando tu trabajo.
Precisión en acción: El tamaño del punto láser del PLH3D-XT8, inferior a 200 µm, permite lograr detalles precisos para trabajos artísticos y cortar sin esfuerzo materiales como madera de 15 mm. Gracias a su haz altamente simétrico, el kerf (ancho de corte) se mantiene igual en cualquier sentido de escaneo.
Grabado en escala de grises y corte a plena potencia: Cambia entre dos modos: 50 % de potencia para grabado detallado o corte a alta velocidad con 100 % de potencia, adaptándote rápidamente a diversos materiales y aplicaciones.
Boquilla de asistencia de aire integrada: Mejora la eficiencia de corte con nuestra boquilla integrada. Disfruta de velocidades de corte hasta seis veces mayores y de una reducción de los daños térmicos en el material procesado. También ayuda a mantener limpia la ventana de protección y la lente principal.
Disipador con heatpipes de cobre: Nuestra tecnología de refrigeración avanzada garantiza un rendimiento óptimo y una gran longevidad al transferir el calor de forma eficiente a un disipador adicional.
Seguridad operativa: Mantente informado con nuestro LED de señalización, que indica el estado armado del láser y ofrece alertas de sobrecalentamiento para mayor seguridad y una correcta gestión de la temperatura.
Controlador integrado ultrarrápido: Experimenta un rendimiento excepcional con nuestro controlador integrado, que garantiza grabados precisos y resultados fiables. La corta distancia entre las diodos láser y el controlador permite modulación de corriente de alta frecuencia.
Cuerpo totalmente metálico: La carcasa del láser está construida íntegramente en metal duradero, lo que garantiza una protección robusta y una mayor vida útil del dispositivo.
Ahorra un 10% al añadir LightBurn a tu kit XF+, XT-50 o XT8.
Al adquirirlo junto con nuestros kits Plug&Play, LightBurn se ofrece a un precio exclusivo con descuento — comenzarás desde el primer día con las mejores herramientas y la mejor relación calidad-precio. Ampliamente reconocido por usuarios de láser en todo el mundo, LightBurn es la opción más popular de la comunidad, con miles de licencias vendidas.
El software LightBurn está disponible como accesorio opcional con nuestros kits o cabezales láser y es compatible con todos los módulos de corte y grabado de Opt Lasers — incluidos XT8, XT-50 y XF+. Optimiza tu flujo de trabajo y proporciona control preciso para obtener resultados óptimos en corte y grabado. Puedes añadirlo desde la sección Accessories en la parte superior de la página.
Consejo de compatibilidad: La compatibilidad de LightBurn depende del controlador de movimiento/firmware de tu máquina (no del propio módulo láser). Funciona con la mayoría de los controladores CNC disponibles e incluye un posprocesador de G-Code personalizado. No obstante, verifica antes de la compra que tu controlador esté soportado.
Tanto si trabajas con madera, polímeros, cuero o espuma, la combinación de LightBurn con el hardware de Opt Lasers garantiza resultados fiables, eficientes y de alta calidad.
Nicky Norton es el creador del Método Norton —un flujo de trabajo ampliamente adoptado, principalmente para la grabación láser sobre baldosas cerámicas (Norton White Tile), que también ha inspirado trabajos en madera y acero inoxidable—. Sus proyectos circulan ampliamente en grupos de creadores en Facebook, recibiendo reconocimiento constante y ayudando a los principiantes a mejorar sus resultados.
"(... ) Luego vi algunas publicaciones con grabados fantásticos realizados por personas que utilizaban el Opt Lasers PL3D-XT-50 de 6 vatios. Me puse en contacto con Opt Lasers y, en poco tiempo, ya tenía uno. En cuanto lo desempaqué, me di cuenta de que se trataba de un módulo de precisión fabricado con alta calidad. Algunos problemas iniciales al conectarlo a mi máquina láser se resolvieron rápidamente gracias al soporte excepcional que recibí del equipo de Opt Lasers por mensajes, correos electrónicos y videollamadas en Zoom. La precisión y exactitud de este láser, con un haz de 30 × 50 micrómetros (fluencia láser extraordinariamente alta), pronto demostraron ser inigualables en la calidad de los grabados que pude lograr.
En general, trabajar con los productos y el equipo de soporte de Opt Lasers ha sido una experiencia muy positiva y ha renovado mi entusiasmo por el uso de la grabación con diodos láser."
Kris Crawford es un creador canadiense y generador de contenido detrás de Further North Fabrication, donde comparte proyectos de carpintería y metalistería en YouTube e Instagram. Desde 2021 utiliza Opt Lasers para añadir detalles intrincados a obsequios para clientes y proyectos personales —una voz de referencia que anima a otros a explorar la fabricación CNC con láser—.
"(... ) La integración del láser con mi X-Carve CNC modificada fue un proceso fluido y, desde entonces, ha elevado las capacidades de mi equipo. La precisión y versatilidad del módulo de Opt Lasers han sido un cambio radical para mis proyectos DIY, permitiéndome crear diseños complejos y añadir grabados detallados en una gran variedad de materiales. Ya esté trabajando con madera, acrílico o metal, el láser ofrece resultados sobresalientes en todo momento."
April Wilkerson es una creadora DIY de Texas, ebanista y metalista —conocida en YouTube como @AprilWilkerson— con más de 1,5 millones de suscriptores. De YouTube a la televisión, sus guías paso a paso empoderan a creadores de todo el mundo, ahora también con proyectos láser.
"(... ) La instalación y el funcionamiento fueron sorprendentemente ágiles y sencillos; verdaderamente Plug-and-Play. Pero como este era mi primer láser, necesité asesoramiento al principio, y el equipo de Opt fue fantástico: receptivo, competente y siempre dispuesto a dedicar el tiempo necesario para responder a mis preguntas en profundidad. ¡Incluso respondieron preguntas que ni siquiera sabía que debía plantear!"
Jim Neeb es un ingeniero jubilado y ebanista con 45 años de experiencia que ha apoyado a Opt Lasers desde los inicios a través de su canal de YouTube @JNWoodworks y de nuestro grupo oficial de usuarios. Es conocido por su orientación clara y práctica y por demostraciones pulidas que ayudan a los creadores a dominar las técnicas láser. También es tester oficial en colaboración con Avid CNC.
"(... ) Opt Lasers es la ÚNICA empresa de láseres de diodo que recomiendo porque, en realidad, no hay otras compañías con productos ni siquiera cercanos a su nivel de calidad y servicio al cliente. Puedo decirlo con confianza por mi propia experiencia y por los comentarios que recibo de mis espectadores de YouTube y contactos de todo el mundo."
| PLH3D-XT8 | |
|---|---|
| Potencia óptica máxima | 45 W |
| Tamaño típico del spot (X × Y @ WD 21 mm) | ≈180 × 180 μm |
| Dimensiones del cabezal láser (L x W x H) | 76 x 89 x 194 mm (3 x 3,5 x 7,64 in.) |
| Peso del cabezal láser, típico | 1050g (2.31 lb.) Con LaserDock: 1230g (2.71 lb.) |
| Caudal del ventilador | 92 m3/h (53 CFM) |
| Nivel de ruido del ventilador | 58 dBA |
| Patrón de orificios de montaje | 5x 4 orificios, 24 x 15 mm (0.94 x 0.59 in.) |
| Tipo de orificio de montaje | M3 x 0.5 x 3 mm |
| Temp. ambiente máx. | 40°C (104°F) |
| Entrada de modulación | PWM/TTL, 0 – 24 V |
| Frecuencia base PWM recomendada | 1 – 10 kHz |
| Ancho de banda de modulación máx. | 30 kHz |
| Impedancia de la entrada de modulación | >1 kΩ |
| Tensión de la fuente de alimentación | 24 V |
| Corriente mínima de la fuente de 24 V | 8 A |
| Consumo de potencia máximo | 170 W |
El PLH3D-XT8 es compatible con la mayoría de las máquinas CNC, incluidas marcas populares como X-Carve, Shapeoko y Stepcraft. Puede montarse mediante el soporte universal incluido o con LaserDock. La compatibilidad con su control CNC se garantiza a través del PLH3D-CNC Adapter Pro, que admite entradas PWM, TTL y analógicas (0–3 V, 0–5 V o 0–24 V).
El XT8 puede cortar o grabar madera, contrachapado, MDF, cuero, caucho, textiles, espuma, acrílico y muchos más. También puede grabar en metales recubiertos y en algunos metales desnudos (con ajuste del ángulo de incidencia). Su potente haz óptico de ~45 W permite corte en una sola pasada en materiales finos y corte multipasada en materiales de mayor espesor.
La instalación inicial dura ~30 minutos. Con el sistema magnético LaserDock PRO, el acoplamiento/desacoplamiento diario lleva solo unos segundos. Todos los conectores son Plug&Play y se suministran en el kit.
El kit incluye una Herramienta de Referencia de Altura para un enfoque manual rápido. Colóquela sobre el material y ajuste la distancia de trabajo nominal a 21 mm. Para corte, ajuste adicionalmente según el espesor del material.
El XT8 se conecta mediante el PLH3D-CNC Adapter Pro, que admite TTL, PWM y entradas analógicas. Se incluye una fuente de alimentación de 24 V y todos los cables.
Sí — el XT8 incorpora una boquilla de Asistencia de Aire de Alta Presión ajustable que mejora la velocidad y calidad de corte al despejar residuos y refrigerar el corte. Funciona con compresores pequeños comunes (caudal real recomendado ~10–15 l/min para la mayoría de materiales).
El XT8 dispone de protección contra sobrecalentamiento y debe utilizarse con gafas de seguridad con certificación CE (OD7+ para 190–540 nm). Se apaga automáticamente a 58 °C y reanuda a 50 °C. Siga siempre las normas de seguridad láser (p. ej., ANSI Z136.1).
La vida útil típica de operación es de 20.000–30.000 horas. Si falla un diodo, a menudo es posible reparar la unidad sustituyendo el diodo. Limpie la óptica con regularidad y asegure un flujo de aire adecuado para una mayor longevidad.
Sí, pero incline la pieza (o el láser) ~7° para que la reflexión no retorne a los diodos. En metales en general, introduzca una ligera inclinación y asegúrese de que el haz se oriente lejos del operador. Use siempre gafas OD7+.
Utilice cualquier CAM que genere G-code: LightBurn (recomendado), Vectric, Fusion 360 o herramientas gratuitas como LaserGRBL. LightBurn proporciona control avanzado, grabado de imágenes y una configuración sencilla con nuestros preajustes.
Grabado: Ajuste la distancia de trabajo nominal a 21 mm usando la Herramienta de Referencia de Altura para un enfoque rápido y repetible.
Corte (fino 1–6 mm): Enfoque de modo que el spot más pequeño quede cerca de la mitad del espesor del material (empiece en 21 mm y luego baje la mitad del espesor).
Corte (grueso >6 mm): Corte por capas, bajando ligeramente el cabezal tras cada pasada; evite golpear la pieza con la boquilla. Algunos materiales (p. ej., contrachapado de abedul, MDF, espuma de PU, pino) pueden cortarse de gran espesor en una sola pasada con la boquilla cerca de la superficie (sin contacto).
Modo “I” (50 %): ~0–20 W para grabado detallado en escala de grises y sombreado fino.
Modo “II” (100 %): potencia total para grabado blanco/negro a alta velocidad y corte eficiente, incluidos materiales más gruesos.
El XT8 acepta control PWM/TTL/analógico: 0–3 V, 0–5 V y 0–24 V en la Entrada de Modulación n.º 2 (PWM). Use una frecuencia base de PWM de 1–5 kHz (frecuencias más altas pueden proporcionar grises más uniformes). “High” lógico ≥3 V; “Low” ≤0,8 V. No conecte señales a ambas entradas (analógica y PWM) simultáneamente (masa común).
Caudal real de compresor recomendado: 10–12 l/min con un depósito de ≥50 L para un funcionamiento cómodo. Muchos usuarios obtienen buenos resultados con unidades más pequeñas (p. ej., 5 L), pero los resultados pueden variar. Instale filtro y separador de aceite; en climas húmedos añada un secador de aire para evitar gotas de agua.
Valores de caudal orientativos: corte ~5–15 l/min; grabado ~1–5 l/min. Evite superar ~15–20 l/min, ya que podría reducir la velocidad de corte. Se recomienda encarecidamente un caudalímetro.
Asegure el soporte trasero del cable y conecte firmemente el cable al XT8. Para uso directo, conecte el otro extremo al Adapter PRO. Con LaserDock PRO, monte la pieza del lado láser con cuatro tornillos M4 alineándola con la posición del husillo y, a continuación, conecte el cable corto y la manguera de aire.
Disipador: Sople aire comprimido a través del disipador con regularidad (especialmente tras trabajos con mucho humo). Evite hacer girar en exceso el ventilador. Para una limpieza más profunda, retire la tapa frontal aproximadamente cada 100 horas.
Asistencia de aire / Boquilla: Utilice siempre la boquilla de asistencia de aire con un flujo constante, seco y libre de aceite durante el corte y el grabado. Mantiene el humo y los residuos alejados de la óptica, ayuda a mantener limpia la ventana de protección y la lente principal y reduce la frecuencia de limpieza.
Óptica: Inspeccione la ventana de protección antes de cada uso y límpiela ~cada 100 horas. Sustituya la ventana de protección si está dañada (repuesto disponible). La lente principal también debe limpiarse ~cada 100 horas.
Agentes de limpieza: Utilice únicamente IPA anhidro al 99,9 % y materiales adecuados sin pelusas. Evite el “rubbing alcohol” (~70 % IPA + agua) y las toallitas típicas para gafas/microscopio (pueden dejar residuos). Aplique solo la fuerza necesaria para eliminar la contaminación y proteger los recubrimientos.
