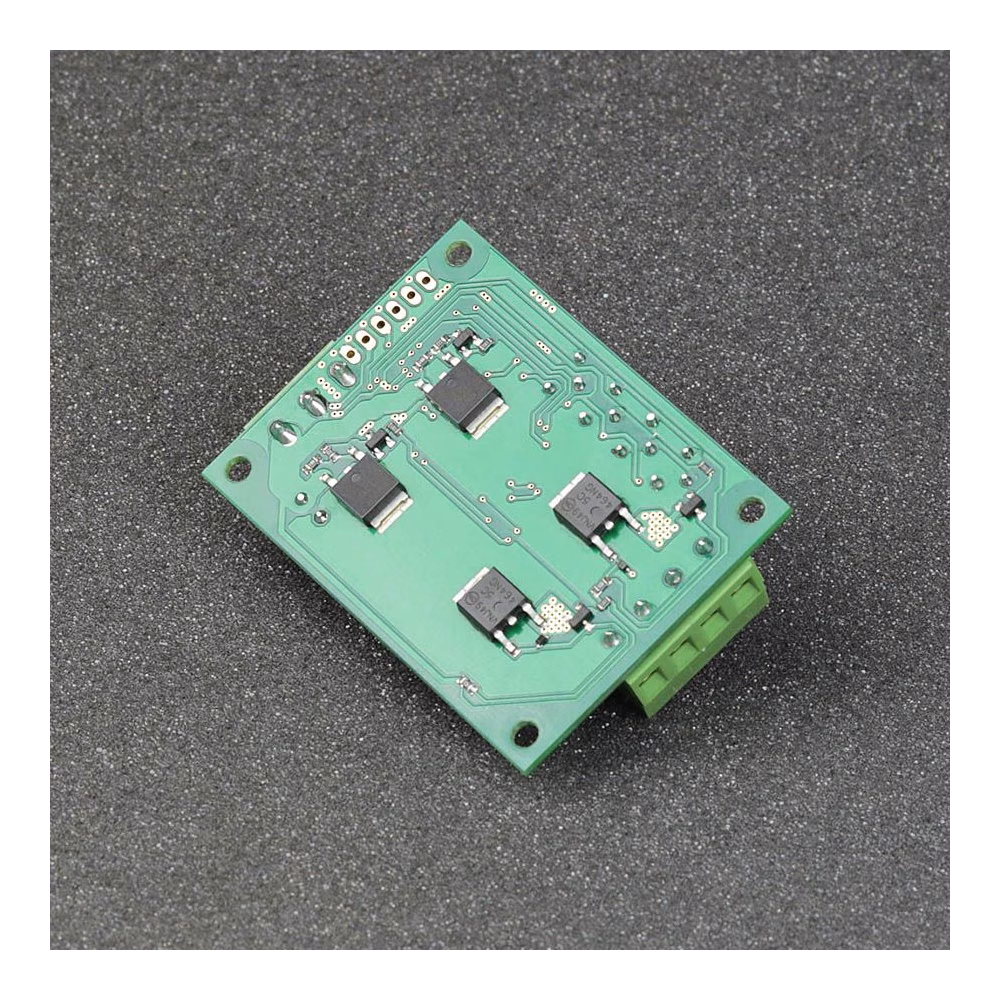

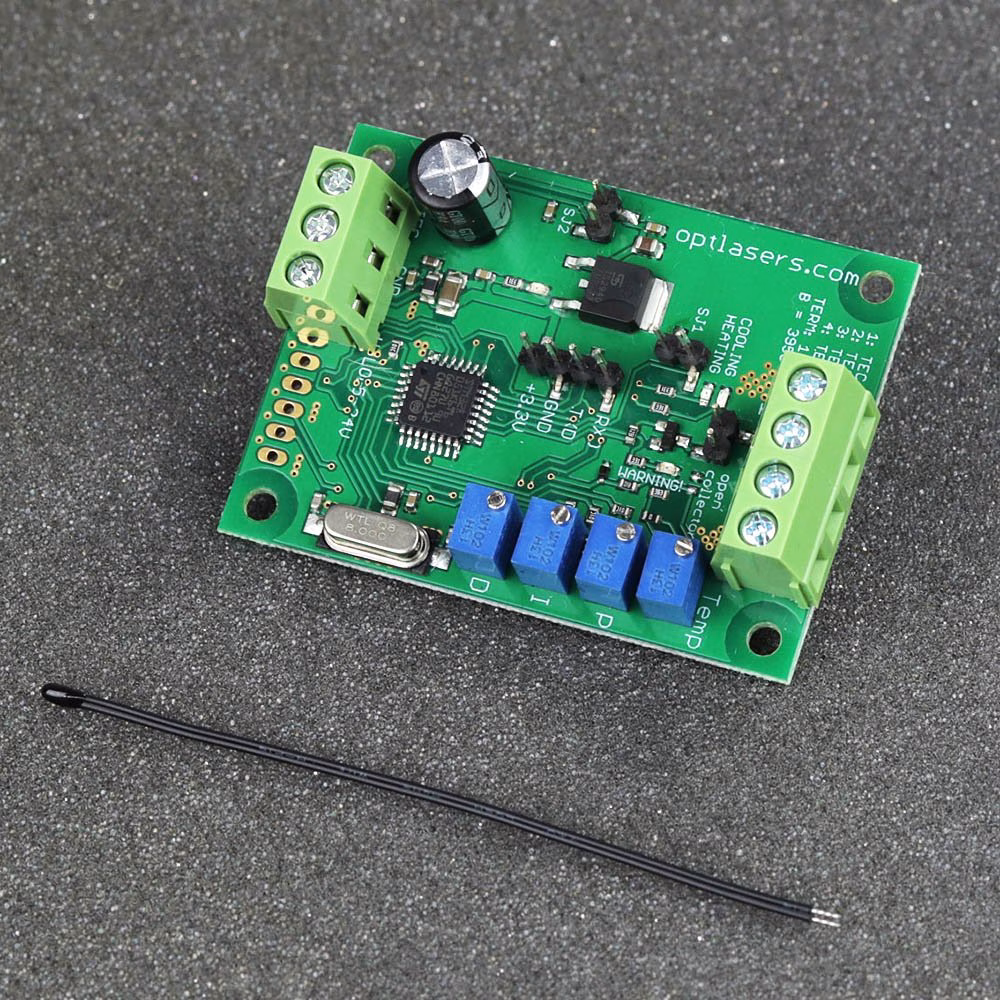

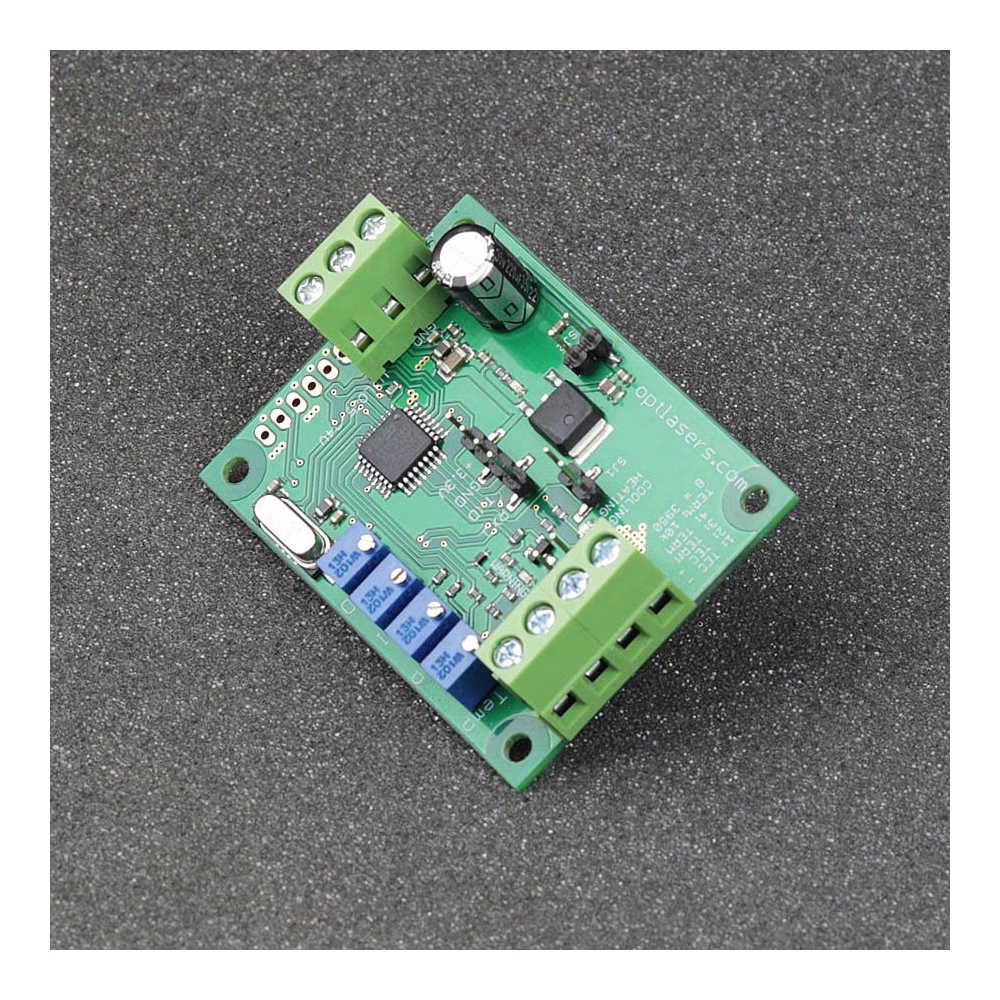

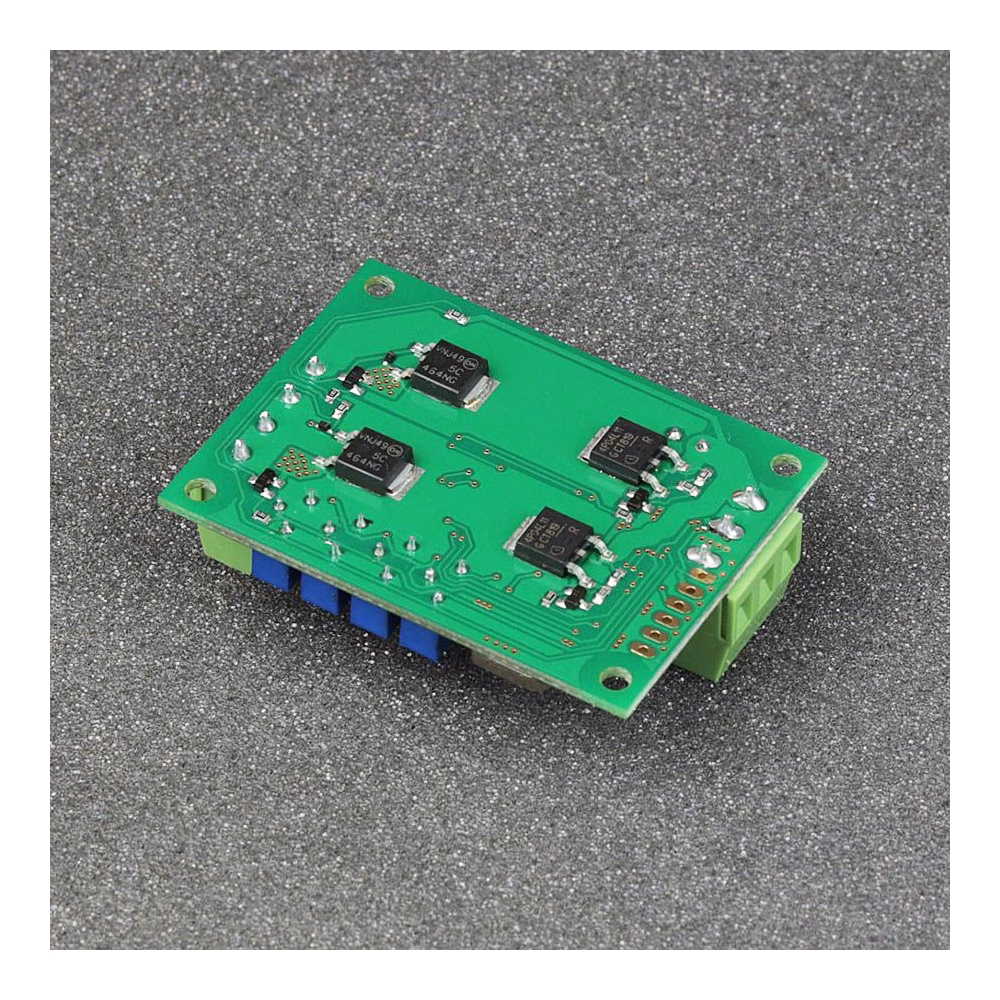

TEC-8A-24V-PID-HC 온도 컨트롤러

TEC-8A-24V-PID-HC 프로그래밍 가능 온도 컨트롤러 정보

TEC-8A-24V-PID-HC 컨트롤러는 섭씨 -70~70도 범위에서 온도를 제어할 수 있습니다. UART 인터페이스를 통해 온도 설정값, 실제 온도 및 PID 파라미터 값을 읽을 수 있습니다. 드라이버에는 정확한 온도 측정을 위해 베타값이 3950인 서미스터가 포함되어 있습니다.

다양한 기능을 갖춘 이 컨트롤러는 점퍼 구성 없이도 가열 및 냉각 기능을 모두 제공합니다. 또한 오픈 컬렉터 출력이 포함되어 있어 다른 디바이스에 대한 신호 역할을 할 수 있습니다. 선명한 LED 표시등은 가열 또는 냉각 활동에 대한 시각적 피드백을 제공합니다.

컴팩트한 크기, 사용자 친화적인 조절 기능, 다용도로 설계된 이 컨트롤러는 다양한 산업 분야에서 폭넓게 활용되고 있습니다. 12V 펠티에 모듈과 함께 작동하도록 특별히 설계되었지만 5V ~ 24V 공급 전압 범위 내에서 작동하는 모듈과도 호환됩니다.

PWM 모드(펄스 폭 변조)로 작동하는 이 컨트롤러는 최대 8A의 전류를 처리할 수 있습니다. 10k NTC B3950 온도 센서를 사용하며, 기본 온도 설정값은 섭씨 20도로 구성됩니다.

조정 가능한 PID 컨트롤러 파라미터 덕분에 이 드라이버는 거의 모든 시스템에 맞게 조정할 수 있습니다. 시스템의 관성에 따라 적절하게 보정된 드라이버는 최대 섭씨 ±0.05도의 탁월한 정확도로 정밀한 온도 유지를 보장합니다.

권장 사항 및 요구 사항

• 최소 단면적 0.5mm2의 전원 케이블을 사용하는 것이 좋습니다.
• 펠티에 모듈의 전류는 사용되는 공급 전압에 따라 달라집니다. 일반적인 모듈은 일반적으로 모듈 기호로 지정된 최대 전류로 12~15V에서 작동합니다. 예를 들어 "12708"은 전압 범위가 0~12V, 최대 전류가 8A임을 나타냅니다.

보호

이 온도 컨트롤러에는 역극성 보호 기능이 없습니다. 전원 공급 장치의 역극성은 온도 컨트롤러를 영구적으로 손상시킬 수 있습니다.

온도가 섭씨 70도보다 높거나 섭씨 -70도보다 낮으면 드라이버가 펠티에 모듈에 전원을 공급하지 않습니다. 또한 오픈 컬렉터 출력은 접지됩니다.
