TEC-8A-24V-PID-HC-lämpötilansäädin
TEC-8A-24V-PID-HC-lämpötilansäädin on suunniteltu tarkkaan lämpötilan säätöön -70-70 celsiusasteen alueella. Jopa +/-0,05 celsiusasteen vakautustarkkuudella se takaa poikkeuksellisen lämpötilan vakauden ja luotettavuuden.
Lataa
Määräalennus
| Määrä | Hinta | Alennus | Säästät |
|---|---|---|---|
| 2 | $70.20 | $7.80 | Jopa $15.60 |
| 5 | $66.30 | $11.70 | Jopa $58.50 |
| 25 | $62.40 | $15.60 | Jopa $390.00 |
| 50 | $46.80 | $31.20 | Jopa $1,560.00 |
| 100 | $42.90 | $35.10 | Jopa $3,510.00 |
Tuotteen kuvaus

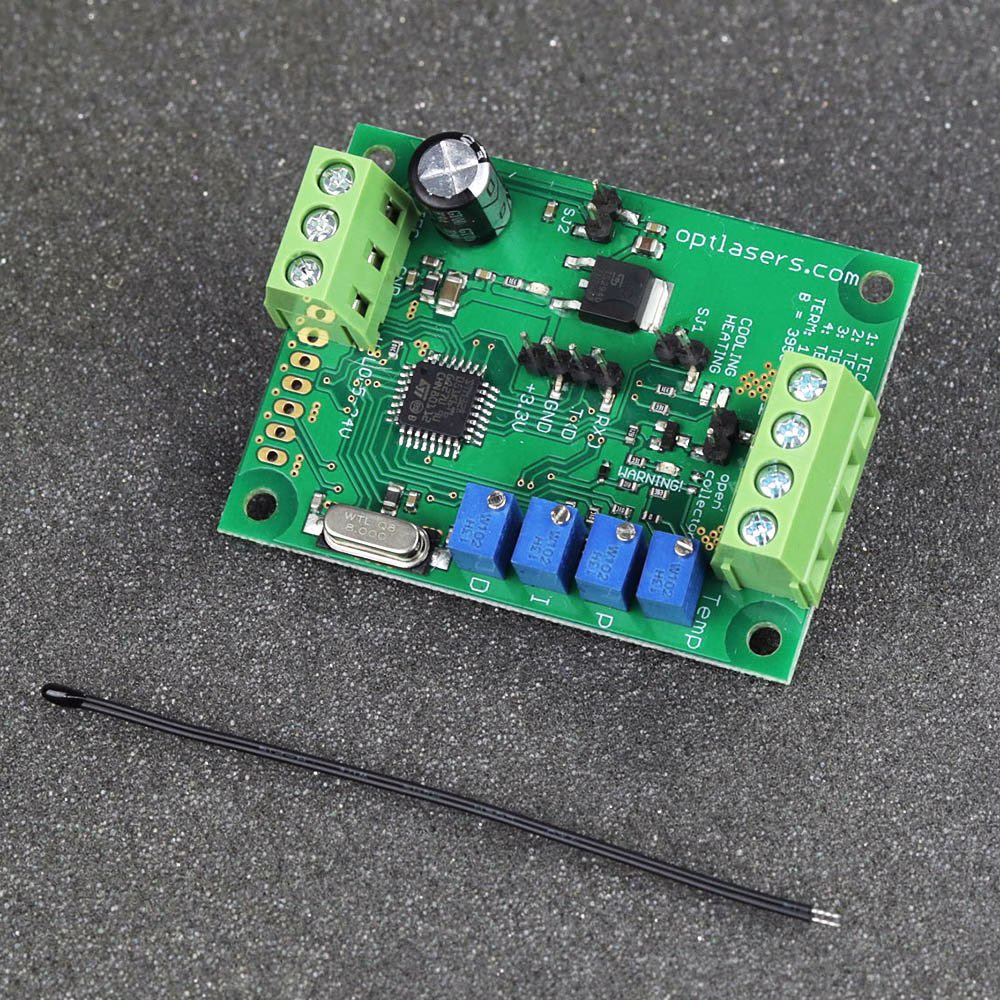

Tietoja TEC-8A-24V-PID-HC ohjelmoitavasta lämpötilansäätimestä
TEC-8A-24V-PID-HC-säätimellä voidaan ohjata lämpötilaa -70-70 celsiusasteen välillä. UART-liitäntä mahdollistaa lämpötilan asetusarvon, todellisen lämpötilan ja PID-parametrien arvojen lukemisen. Ohjain sisältää termistorin, jonka BETA-arvo on 3950, tarkkaa lämpötilan mittausta varten.
Monipuolisen toiminnallisuutensa ansiosta tämä ohjain tarjoaa sekä lämmitys- että jäähdytysominaisuudet ilman hyppykonfiguraatiota. Lisäksi se sisältää avoimen kollektorilähdön, jolloin se voi toimia signaalina muille laitteille. Selkeät LED-ilmaisimet antavat visuaalista palautetta lämmitys- tai jäähdytystoiminnasta.
Kompaktit mitat, käyttäjäystävällinen säätö ja monipuolisuus takaavat, että tämä ohjain on laajalti käytössä eri teollisuudenaloilla. Se on suunniteltu erityisesti toimimaan 12 V:n Peltier-moduulien kanssa, mutta se on yhteensopiva 5-24 V:n syöttöjännitealueella toimivien moduulien kanssa.
PWM-tilassa (pulssinleveysmodulaatio) toimiva säädin pystyy käsittelemään jopa 8 A:n virtoja. Se käyttää 10k NTC B3950 -lämpötila-anturia, ja oletuslämpötilan asetusarvoksi on määritetty 20 celsiusastetta.
Säädettävien PID-ohjainparametrien ansiosta tämä ohjain voidaan sovittaa lähes mihin tahansa järjestelmään. Riippuen järjestelmän inertiasta, oikein kalibroitu ohjain takaa tarkan lämpötilan ylläpidon poikkeuksellisella tarkkuudella, joka on jopa ±0,05 celsiusastetta.
Suositukset ja vaatimukset
- Suosittelemme käyttämään virtakaapeleita, joiden poikkipinta-ala on vähintään 0,5 mm2 ...
- Peltier-moduulin virta riippuu käytetystä syöttöjännitteestä. Yleiset moduulit toimivat tyypillisesti 12-15 V:n jännitteellä, ja maksimivirta on määritelty moduulin symbolin mukaan. Esimerkiksi "12708" tarkoittaa 0-12 V:n jännitealuetta ja 8 A:n maksimivirtaa.
Suojaus
Tässä lämpötilansäätimessä ei ole käänteisnapaussuojausta. Virtalähteen käänteinen napaisuus vahingoittaa lämpötilansäädintä pysyvästi.
Jos lämpötila on yli 70 celsiusastetta tai alle -70 celsiusastetta, ohjain ei anna virtaa Peltier-moduulille. Lisäksi avoimen kollektorin lähtö on maadoitettu.
