Регулятор температуры TEC-8A-24V-PID-HC
Регулятор температуры TEC-8A-24V-PID-HC предназначен для точного контроля температуры в диапазоне от -70 до 70 градусов Цельсия. Благодаря точности стабилизации до +/-0,05 градусов Цельсия он обеспечивает исключительную стабильность и надежность температуры.
Скачать
Оптовые скидки
| Количество | Цена | Скидка | Вы экономите |
|---|---|---|---|
| 2 | $70.20 | $7.80 | До $15.60 |
| 5 | $66.30 | $11.70 | До $58.50 |
| 25 | $62.40 | $15.60 | До $390.00 |
| 50 | $46.80 | $31.20 | До $1,560.00 |
| 100 | $42.90 | $35.10 | До $3,510.00 |
Описание продукта

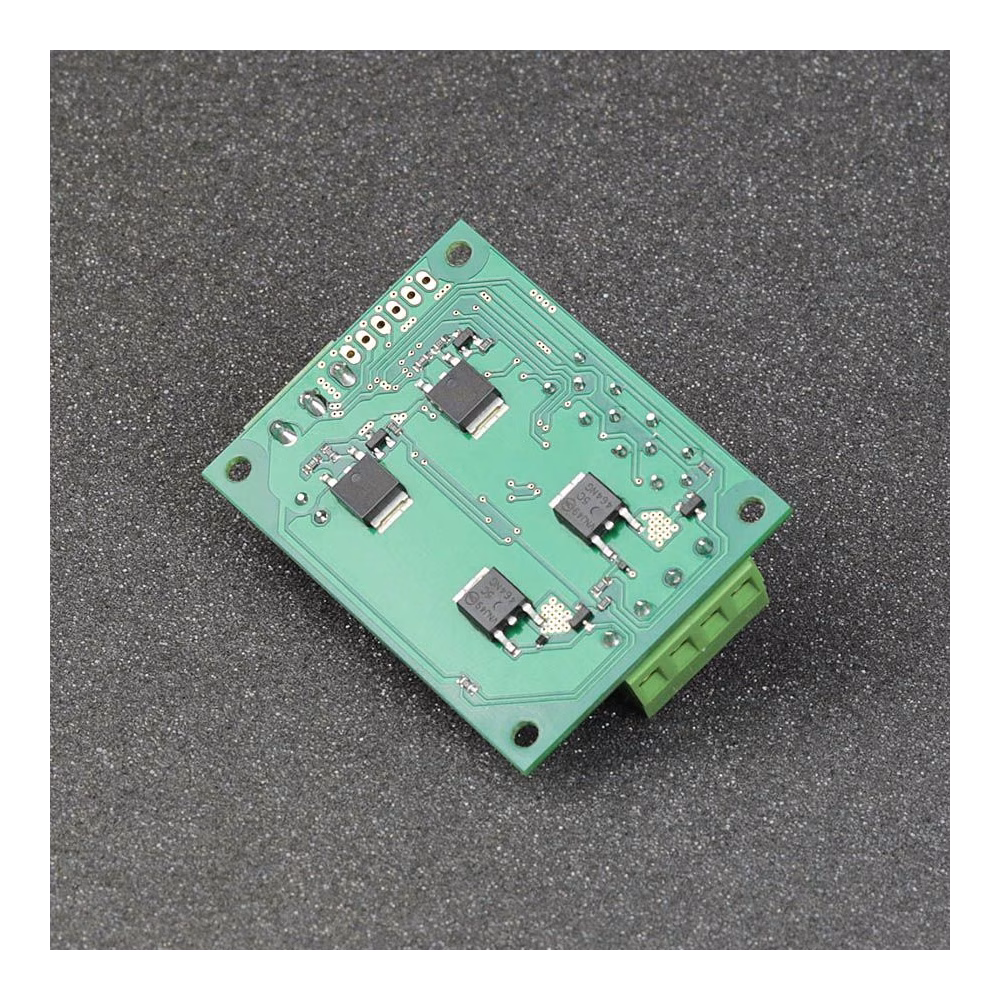

О программируемом температурном контроллере TEC-8A-24V-PID-HC
Контроллер TEC-8A-24V-PID-HC позволяет управлять температурой в диапазоне от -70 до 70 градусов Цельсия. Интерфейс UART позволяет считывать значения уставки температуры, фактической температуры и параметров ПИД-регулятора. Для точного измерения температуры в драйвер встроен термистор со значением BETA 3950.
Благодаря своей универсальной функциональности этот контроллер обеспечивает как нагрев, так и охлаждение без необходимости установки перемычек. Кроме того, он имеет выход с открытым коллектором, что позволяет использовать его в качестве сигнала для других устройств. Четкие светодиодные индикаторы обеспечивают визуальную обратную связь о работе нагрева или охлаждения.

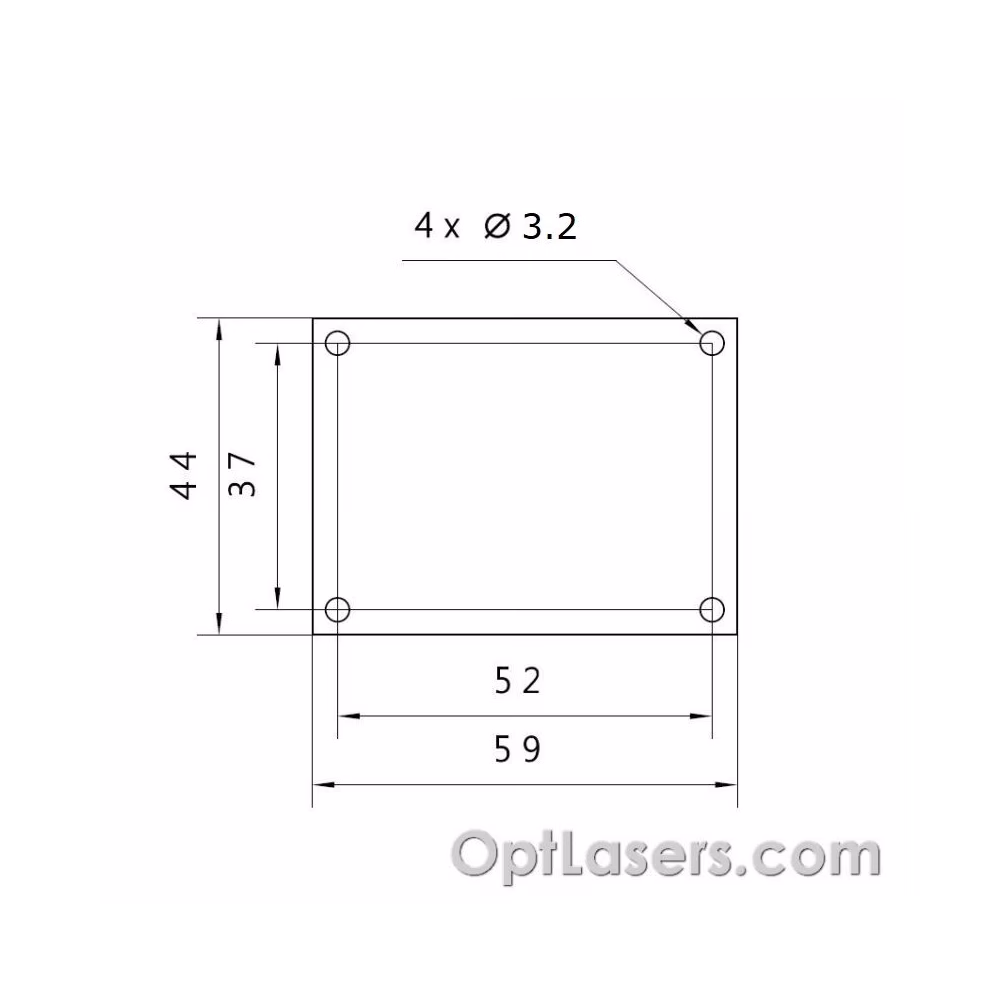

Обладая компактными размерами, удобным управлением и универсальностью, этот контроллер находит широкое применение в различных отраслях промышленности. Он специально разработан для работы с модулями Пельтье на 12 В, но совместим с модулями, работающими в диапазоне напряжений питания от 5 до 24 В.
Работая в режиме ШИМ (широтно-импульсной модуляции), контроллер способен выдерживать ток до 8 А. В нем используется 10-килограммовый датчик температуры NTC B3950, а заданное значение температуры по умолчанию составляет 20 градусов Цельсия.
Благодаря регулируемым параметрам ПИД-регулятора этот драйвер может быть адаптирован практически к любой системе. В зависимости от инерционности системы, правильно откалиброванный драйвер обеспечивает точное поддержание температуры с исключительной точностью до ±0,05 градусов Цельсия.
Рекомендации и требования
- Рекомендуется использовать силовые кабели с минимальным сечением 0,5 мм2.
- Ток модуля Пельтье зависит от используемого напряжения питания. Обычные модули обычно работают при напряжении 12-15 В, а максимальный ток указан в обозначении модуля. Например, "12708" указывает на диапазон напряжения 0-12 В и максимальный ток 8 А.
Защита
Данный терморегулятор не имеет защиты от обратной полярности. Обратная полярность источника питания приведет к необратимому повреждению терморегулятора.
Если температура выше 70 градусов Цельсия или ниже -70 градусов Цельсия, драйвер не будет подавать питание на модуль Пельтье. Кроме того, выход с открытым коллектором заземлен.
