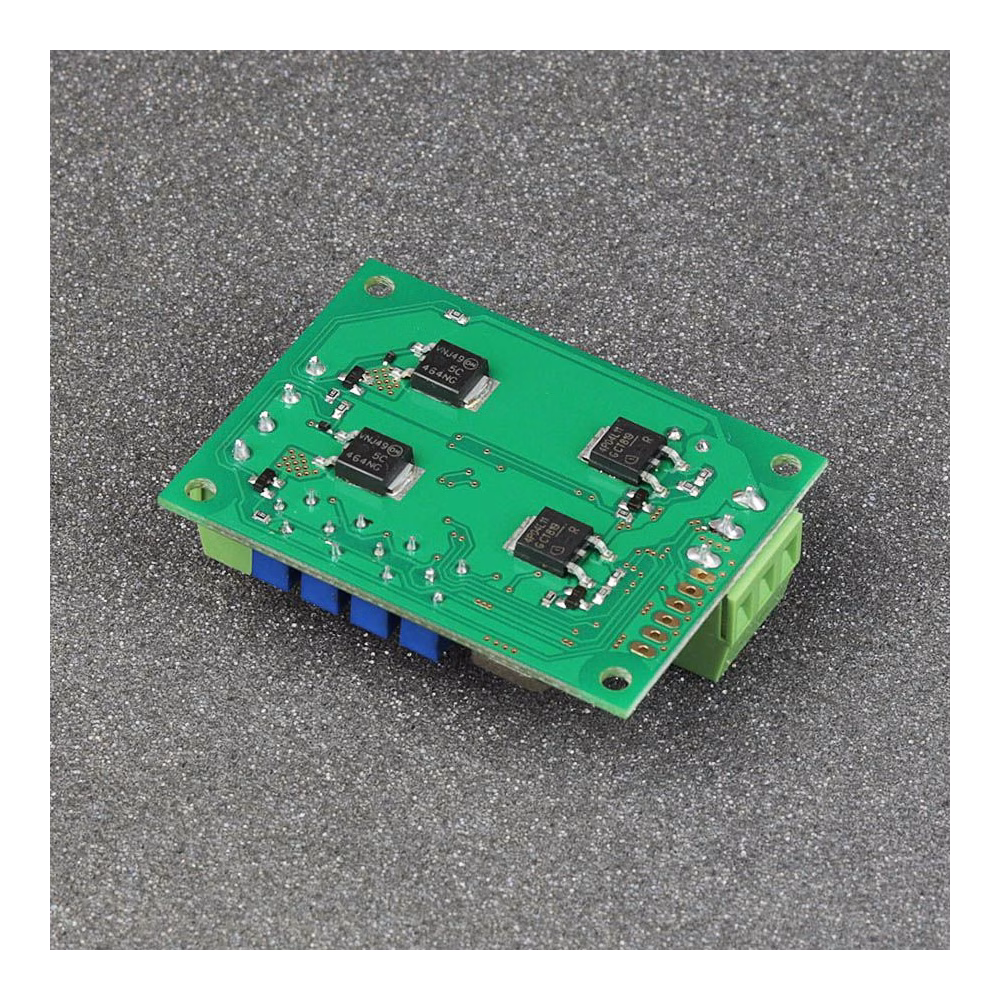

TEC-8A-24V-PID-HC Temperatuurregelaar
De TEC-8A-24V-PID-HC Temperatuurregelaar is ontworpen voor nauwkeurige temperatuurregeling binnen het bereik van -70 tot 70 graden Celsius. Met een stabilisatienauwkeurigheid tot +/-0,05 graden Celsius zorgt hij voor een uitzonderlijke temperatuurstabiliteit en betrouwbaarheid.
Downloaden
Volumekorting
| Aantal | Prijs | Korting | U bespaart |
|---|---|---|---|
| 2 | $70.20 | $7.80 | Tot $15.60 |
| 5 | $66.30 | $11.70 | Tot $58.50 |
| 25 | $62.40 | $15.60 | Tot $390.00 |
| 50 | $46.80 | $31.20 | Tot $1,560.00 |
| 100 | $42.90 | $35.10 | Tot $3,510.00 |
Productbeschrijving
Over de TEC-8A-24V-PID-HC programmeerbare temperatuurregelaar
De TEC-8A-24V-PID-HC regelaar maakt het mogelijk om temperaturen te regelen in een bereik van -70 tot 70 graden Celsius. De UART-interface maakt het mogelijk om het temperatuursetpoint, de actuele temperatuur en de PID-parameterwaarden uit te lezen. De driver bevat een thermistor met een BETA-waarde van 3950 voor een nauwkeurige temperatuurmeting.
Dankzij de veelzijdige functionaliteit biedt deze regelaar zowel verwarmings- als koelingsmogelijkheden zonder dat er jumperconfiguratie nodig is. Bovendien bevat hij een open collectoruitgang, waardoor hij kan dienen als signaal voor andere apparaten. Duidelijke LED-indicatoren geven visuele feedback over de verwarmings- of koelactiviteit.
Ontworpen met compacte afmetingen, gebruiksvriendelijke regeling en veelzijdigheid, vindt deze regelaar wijdverspreide toepassing in diverse industrieën. Hij is specifiek ontworpen om te werken met 12 V Peltier modules, maar is compatibel met modules die werken binnen het bereik van 5 tot 24 V voedingsspanning.
De regelaar werkt in PWM-modus (Pulse Width Modulation) en kan stromen tot 8 A verwerken. Hij maakt gebruik van de 10k NTC B3950 temperatuursensor en het standaard temperatuurinstelpunt is geconfigureerd op 20 graden Celsius.
Dankzij de instelbare parameters van de PID-regelaar kan deze regelaar worden aangepast aan vrijwel elk systeem. Afhankelijk van de traagheid van het systeem zorgt een goed gekalibreerde driver voor een nauwkeurig temperatuurbehoud met een uitzonderlijke nauwkeurigheid tot ±0,05 graden Celsius.
Aanbevelingen en vereisten
- We raden het gebruik aan van voedingskabels met een minimale doorsnede van 0,5 mm2.
- De stroom van de Peltier-module is afhankelijk van de gebruikte voedingsspanning. Gangbare modules werken meestal bij 12-15 V, waarbij de maximale stroom wordt aangegeven door het modulesymbool. Bijvoorbeeld: "12708" geeft een spanningsbereik van 0-12 V en een maximale stroom van 8 A aan.
Bescherming
Deze temperatuurregelaar heeft geen beveiliging tegen omgekeerde polariteit. Omgekeerde polariteit op de voeding zal de temperatuurregelaar permanent beschadigen.
Als de temperatuur hoger is dan 70 graden Celsius of lager dan -70 graden Celsius, zal de driver de Peltier-module niet voeden. Bovendien is de open collectoruitgang geaard.
