TEC-8A-24V-PID-HC hőmérséklet-szabályozó
A TEC-8A-24V-PID-HC hőmérséklet-szabályozót a -70 és 70 Celsius-fok közötti pontos hőmérséklet-szabályozásra tervezték. Az akár +/-0,05 Celsius fokos stabilizációs pontossággal kivételes hőmérséklet-stabilitást és megbízhatóságot biztosít.
Letöltés
Mennyiségi kedvezmény
| Mennyiség | Ár | Kedvezmény | Megtakarítás |
|---|---|---|---|
| 2 | $70.20 | $7.80 | -ig $15.60 |
| 5 | $66.30 | $11.70 | -ig $58.50 |
| 25 | $62.40 | $15.60 | -ig $390.00 |
| 50 | $46.80 | $31.20 | -ig $1,560.00 |
| 100 | $42.90 | $35.10 | -ig $3,510.00 |
Termék leírása
A TEC-8A-24V-PID-HC programozható hőmérséklet-szabályozóról

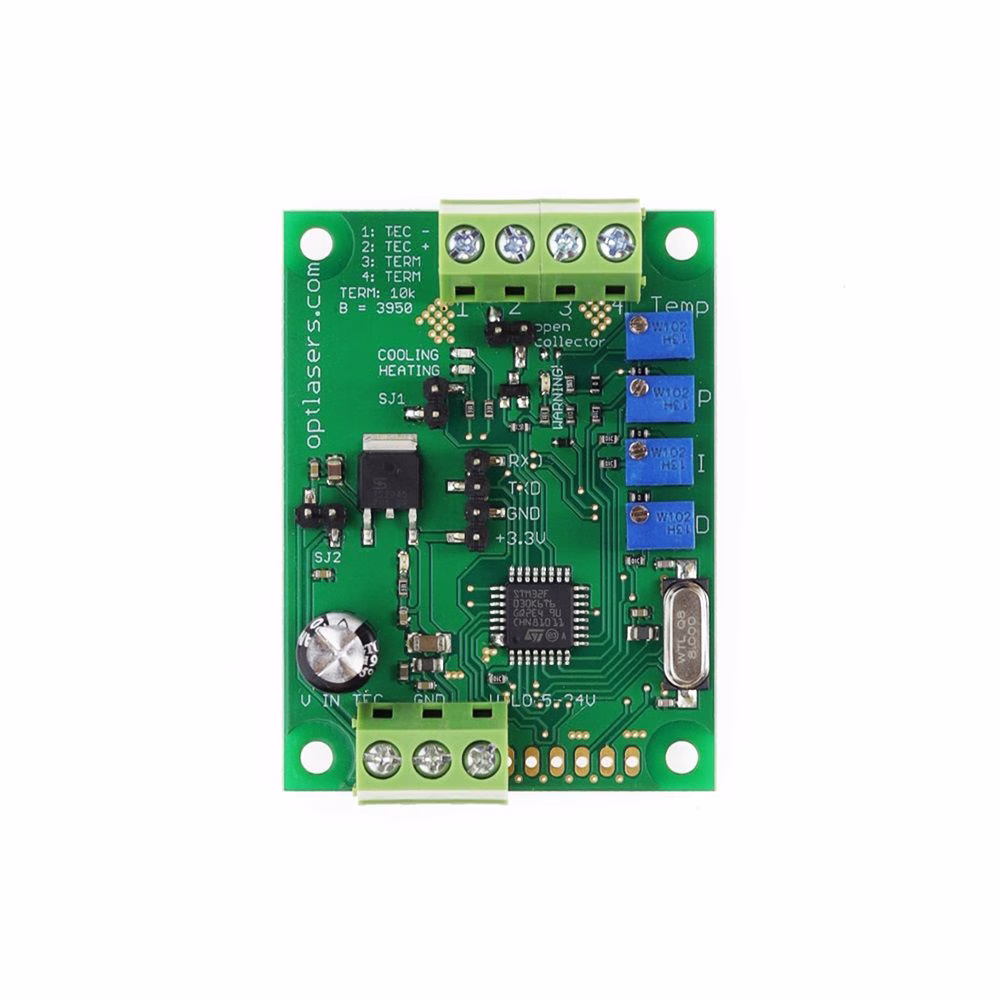

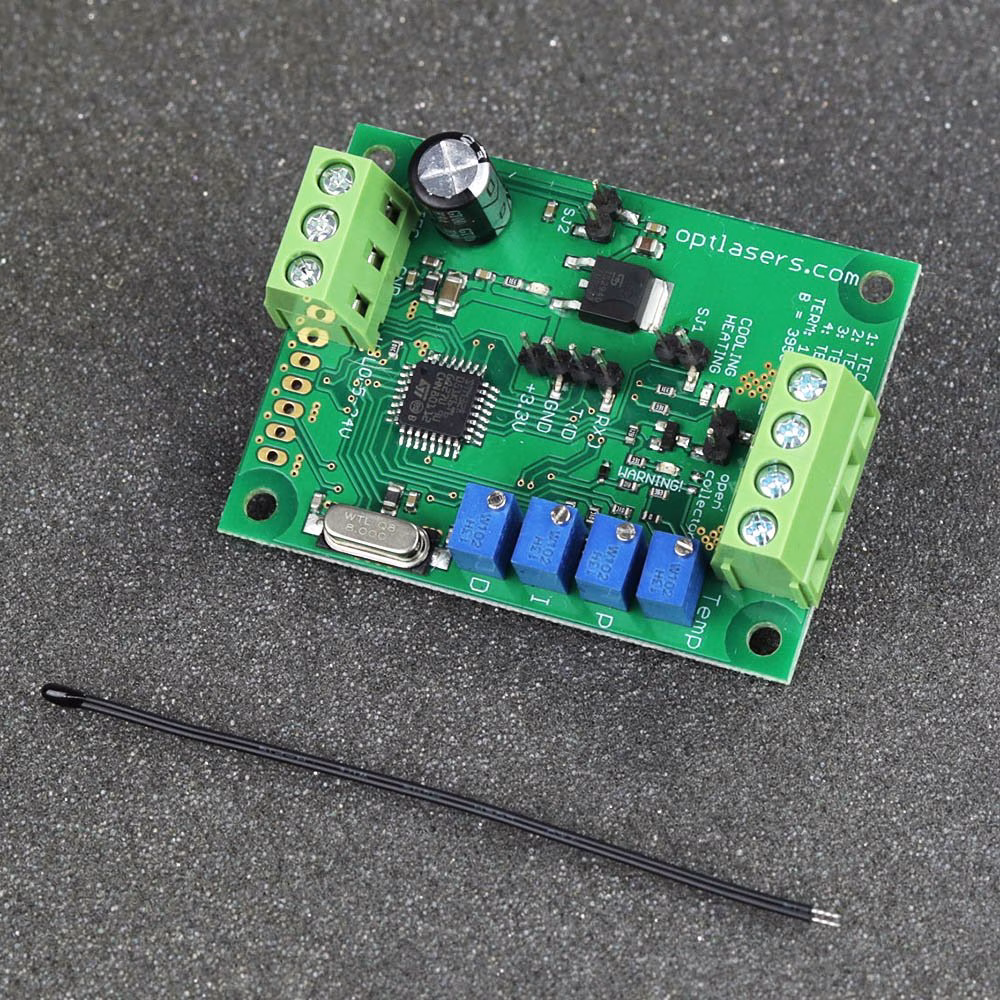

A TEC-8A-24V-PID-HC vezérlő lehetővé teszi a hőmérséklet szabályozását a -70 és 70 Celsius fok közötti tartományban. Az UART-interfész lehetővé teszi a hőmérséklet-beállítási pont, az aktuális hőmérséklet és a PID-paraméterek értékeinek leolvasását. A vezérlő tartalmaz egy 3950-es BETA értékű termisztort a pontos hőmérsékletmérés érdekében.
Sokoldalú funkcionalitásával ez a vezérlő fűtési és hűtési képességeket egyaránt kínál, jumper-konfiguráció nélkül. Ezenkívül tartalmaz egy nyitott kollektoros kimenetet, amely lehetővé teszi, hogy más eszközök számára jelként szolgáljon. Az egyértelmű LED-jelzők vizuális visszajelzést adnak a fűtési vagy hűtési tevékenységről.
A kompakt méretekkel, felhasználóbarát szabályozással és sokoldalúsággal tervezett vezérlő széleskörű alkalmazásra talál a különböző iparágakban. Kifejezetten 12 V-os Peltier-modulokkal való működésre tervezték, de kompatibilis az 5-24 V-os tápfeszültség-tartományban működő modulokkal is.
A PWM üzemmódban (impulzusszélesség-moduláció) működő vezérlő akár 8 A áramot is képes kezelni. A 10k NTC B3950 hőmérséklet-érzékelőt használja, és az alapértelmezett hőmérsékleti beállítási pont 20 Celsius-fokra van beállítva.
Az állítható PID-vezérlő paramétereinek köszönhetően ez a vezérlő szinte bármilyen rendszerhez igazítható. A rendszer tehetetlenségétől függően a megfelelően kalibrált vezérlő biztosítja a pontos hőmérséklet-fenntartást, akár ±0,05 Celsius-fokos rendkívüli pontossággal.
Ajánlások és követelmények
- Minimum 0,5 mm2 keresztmetszetű tápkábelek használatát javasoljuk.
- A Peltier-modul áramerőssége az alkalmazott tápfeszültségtől függ. Az általános modulok jellemzően 12-15 V feszültségen működnek, a maximális áramot a modul szimbóluma adja meg. Például az "12708" 0-12 V-os feszültségtartományt és 8 A maximális áramot jelez.
Védelem
Ez a hőmérséklet-szabályozó nem rendelkezik fordított polaritásvédelemmel. A tápegység fordított polaritása tartósan károsítja a hőmérséklet-szabályozót.
Ha a hőmérséklet 70 Celsius-foknál magasabb vagy -70 Celsius-foknál alacsonyabb, a vezérlő nem táplálja a Peltier-modult. Ezenkívül a nyitott kollektoros kimenet földelve van.
