LPLDD-1A-16V-3CH Οδηγός Διοδικού Λέιζερ

Σχετικά με τον Οδηγό Διοδικού Λέιζερ LPLDD-1A-16V-3CH

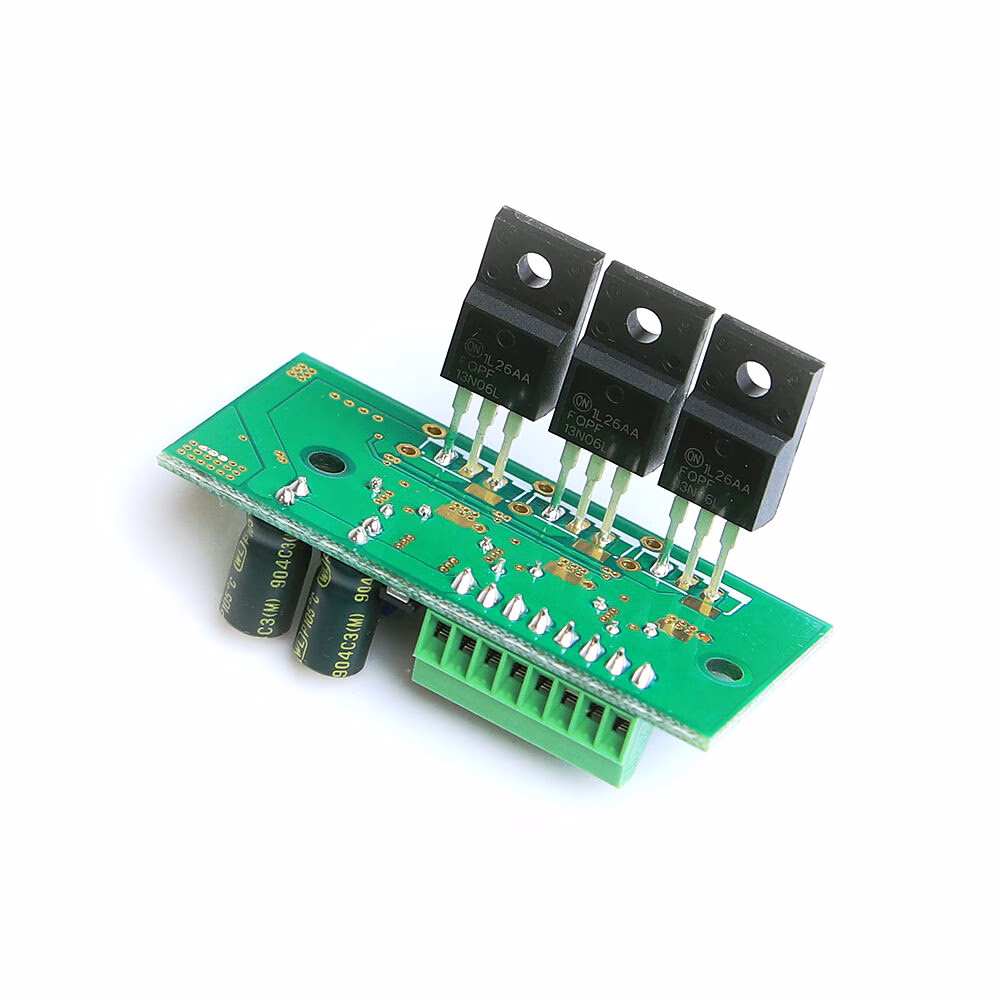

Ο οδηγός διοδικού λέιζερ μεσαίας ισχύος LPLDD-1A-16V-3CH αποτελεί τη μικρότερη, ελαφριά έκδοση τριών καναλιών (55 x 24 mm) του οδηγού μας για συστήματα λέιζερ RGB, με ενσωματωμένη λειτουργία μαλακής εκκίνησης. Αυτός ο οδηγός είναι χαμηλής έντασης έκδοση του οδηγού τριών καναλιών. Έχει σχεδιαστεί για την παροχή μέγιστου ρεύματος εξόδου 1 A ανά κανάλι, ειδικά προσαρμοσμένου για διόδους λέιζερ χαμηλότερης ισχύος. Ο σχεδιασμός του διασφαλίζει τη δημιουργία ομαλών κυματομορφών, ταχέων χρόνων ανόδου και καθόδου και ελάχιστου κυμάτωσης.

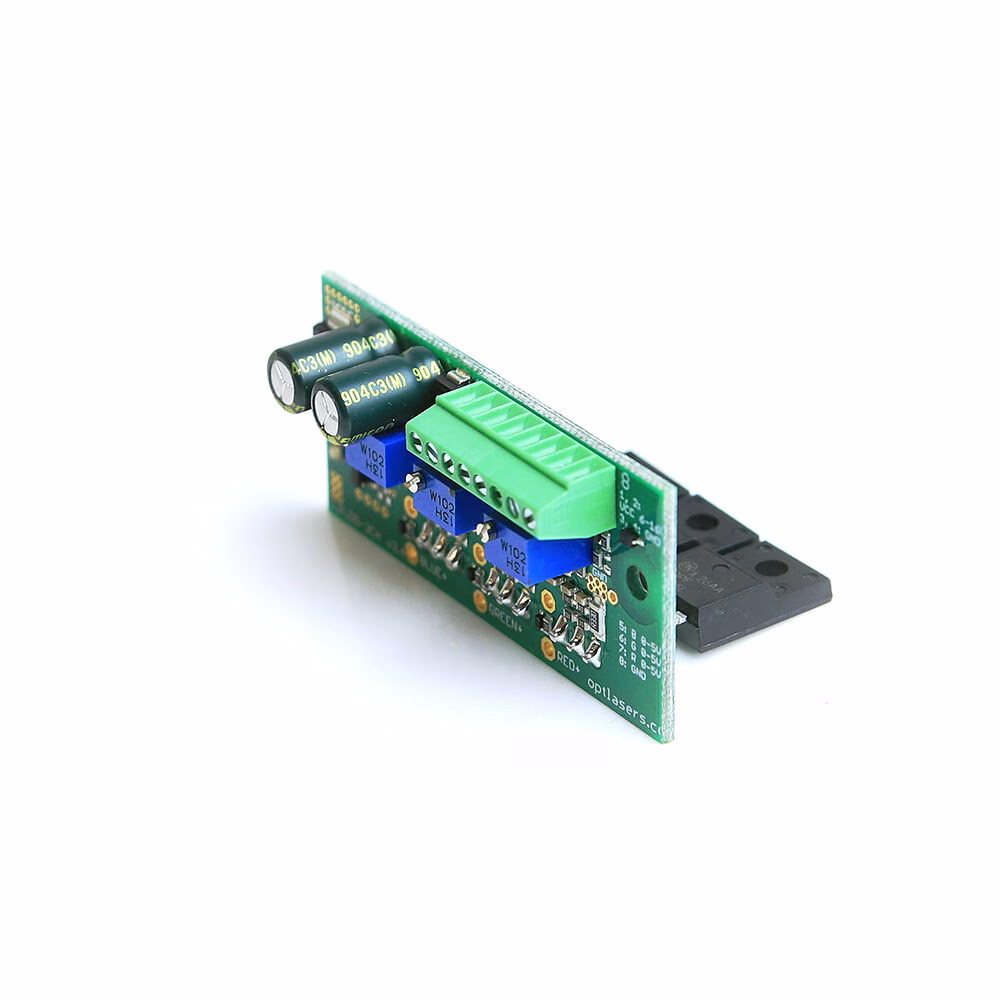

Κάθε κανάλι μπορεί να ελεγχθεί ανεξάρτητα μέσω της αναλογικής εισόδου 0 - 5 V. Η αναλογική είσοδος επιτρέπει τη διαμόρφωση του ρεύματος που διαρρέει τη δίοδο έως και 100 kHz. Το μέγιστο ρεύμα μπορεί να ρυθμιστεί για κάθε κανάλι μέσω ξεχωριστού ποτενσιόμετρου στην πλακέτα. Οι λειτουργίες κάθε ρυθμιστικού στοιχείου στην πλακέτα έχουν επισημανθεί έτσι ώστε να είναι πιο κατανοητές και εύκολες στη ρύθμιση.

Αυτός ο ελεγκτής λέιζερ παρέχεται χωρίς προεγκατεστημένη ψύκτρα, ώστε να εξυπηρετεί χρήστες που προτιμούν να χρησιμοποιήσουν τη δική τους ψύκτρα ή οπτική πλάκα, προσφέροντας ταυτόχρονα σημαντική μείωση στο κόστος. Αποτελεί πλήρως λειτουργικό εξάρτημα, έτοιμο για ενσωμάτωση σε συσκευές λέιζερ.

Οι επισημάνσεις της πλακέτας "R," "G," και "B" χρησιμεύουν ως αναφορά για τη σύνδεση των διόδων λέιζερ. Είναι δυνατή η χρήση οποιουδήποτε καναλιού με οποιαδήποτε δίοδο λέιζερ, προσφέροντας ευελιξία στη διαμόρφωση του συστήματος.

Συστάσεις και απαιτήσεις

• Όλα τα κανάλια τροφοδοτούνται από κοινή είσοδο.
• Η ελάχιστη τάση εισόδου της διόδου πρέπει να είναι μεγαλύτερη ή ίση με 7 V, σε άλλες περιπτώσεις υπολογίζεται από τον παρακάτω τύπο:
  Vin = 0,3* I + Vd
• Vin - τάση εισόδου
• Vd - τάση λειτουργίας διόδου
• I - ρεύμα λειτουργίας

• Αν και κάθε κανάλι έχει ονομαστική τιμή 5 A, συνήθως δεν χρησιμοποιείται στη μέγιστη δυνατότητά του. Εάν επιθυμείτε να χρησιμοποιήσετε πάνω από 6 A συνολικά (άθροισμα όλων των καναλιών), συνιστάται να κολλήσετε τα καλώδια απευθείας στην πλακέτα, αφού ο σύνδεσμος είναι πιστοποιημένος για 3 A CW ανά pin.
• Εξασφαλίστε ιδιαίτερη προσοχή στην αποφυγή βραχυκυκλωμάτων μεταξύ της + (VCC) τροφοδοσίας και της -(GND) του λογικού ή του monitor input, καθώς μπορεί να προκληθεί ανεπανόρθωτη καταστροφή στις λεπτές διαδρομές λογικής GND.
• Η είσοδος διαμόρφωσης μπορεί να χρησιμοποιηθεί ως είσοδος TTL με λογικά επίπεδα 0 V και 5 V ή ως αναλογική είσοδος. Η αναλογική διαμόρφωση επιτρέπει τη ρύθμιση της εξόδου ισχύος με χρήση συγκεκριμένων επιπέδων τάσης (π.χ., 2,5 V για 50% ισχύ εξόδου, 4 V για 80% ισχύ εξόδου, κλπ.). Αυτή η είσοδος μπορεί επίσης να χρησιμοποιηθεί ως είσοδος PWM. Η μόνη απαίτηση είναι η βασική συχνότητα του σήματος PWM να είναι στην περιοχή 5-20 kHz.
• Συνιστάται η χρήση καλωδίων ισχύος διατομής 0,5 mm2.
• Απαιτείται σωστή ψύξη των ισχυρών MOSFET, ανάλογα με τις χρησιμοποιούμενες διόδους λέιζερ και το τροφοδοτικό. Χωρίς κατάλληλη ψύξη, τα MOSFET ενδέχεται να καταστραφούν και οι διόδους λέιζερ να καούν.
• Τα MOSFET/MOSFETs πρέπει να μονώνονται από την ψύκτρα/πλάκα με χρήση σιλικονούχου pad και πλαστικής μούφας. Βραχυκύκλωμα μεταξύ MOSFET και ψύκτρας/πλάκας μπορεί να καταστρέψει τον οδηγό και να είναι επικίνδυνο για τη δίοδο λέιζερ.

Προστασία

Το κύκλωμα ισχύος της διόδου λέιζερ προστατεύεται από αντίστροφη πολικότητα μέσω διόδου Schottky υψηλής έντασης με χαμηλή τάση πρός τα εμπρός, προστατεύοντας τη δίοδο λέιζερ από λανθασμένες συνδέσεις τάσης με ταυτόχρονη ελαχιστοποίηση απωλειών θερμότητας.

Για την προστασία της αναλογικής εισόδου, ενσωματώνεται δίοδος Zener 5V1 για την απορρόφηση τάσεων άνω των 5 V. Ωστόσο, είναι απαραίτητο να αποφεύγεται η χρήση μεγαλύτερων τάσεων σε αυτή την είσοδο.
