LPLDD-1A-16V-3CH Laser Diode Driver
Denne trekanals, 1 A, 7-16 V laserdiode driver er baseret på LPLDD-5A-12V og indeholder alle funktioner fra basisversionen. Dens kompakte størrelse muliggør anvendelse i pladsbegrænsede enheder. Nøjagtigt afstemte komponenter sikrer minimale støjniveauer under drift, når den anvendes med lave strømstyrker inden for området 0 til 1 A.
Hent
Mængderabat
| Antal | Pris | Rabat | Du sparer |
|---|---|---|---|
| 2 | $88.20 | $9.80 | Op til $19.60 |
| 5 | $83.30 | $14.70 | Op til $73.50 |
| 25 | $78.40 | $19.60 | Op til $490.00 |
| 50 | $58.80 | $39.20 | Op til $1,960.00 |
| 100 | $53.90 | $44.10 | Op til $4,410.00 |
Produktbeskrivelse
Om LPLDD-1A-16V-3CH Laser Diode Driver

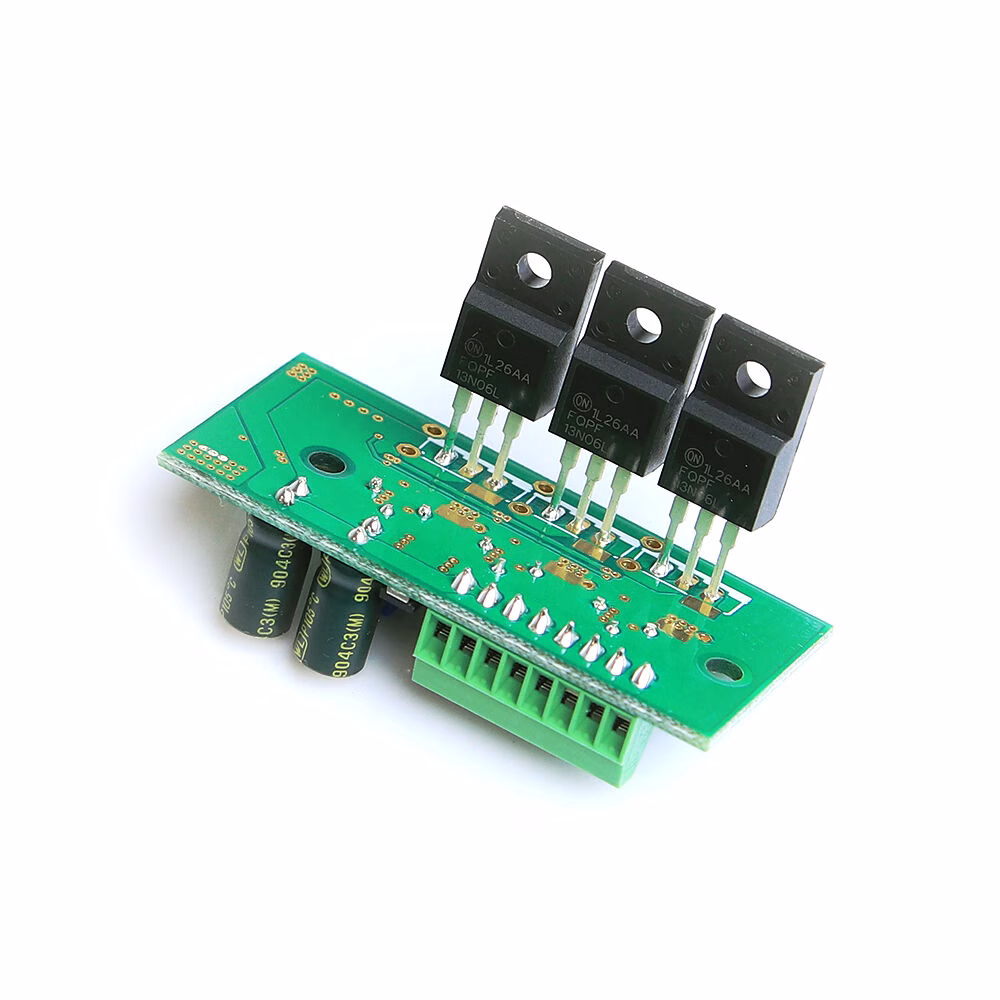

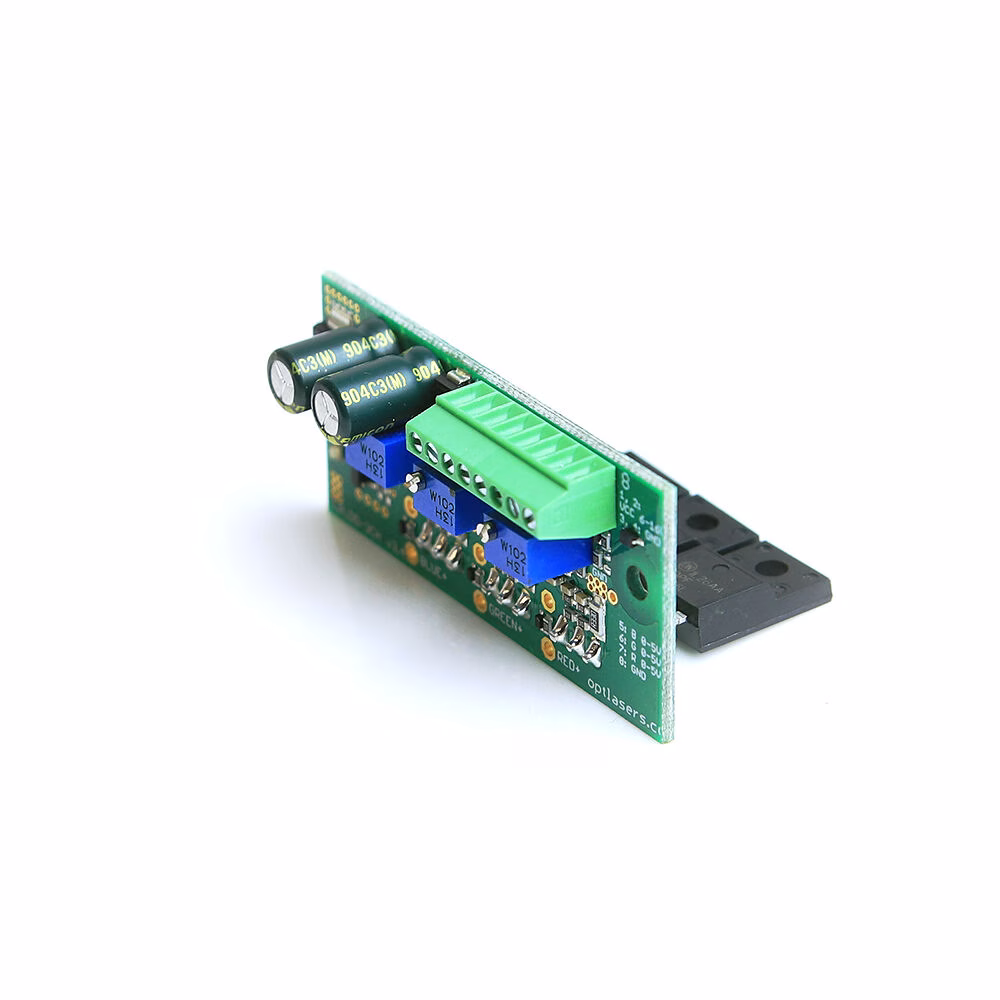

LPLDD-1A-16V-3CH mellem-effekt laserdiode driver er den mindre 3-kanals (55 x 24 mm), lette version af vores driver til RGB-lasersystemer med indbygget soft-start funktion. Denne driver er en lavstrømsudgave af 3-kanals driveren. Enheden er designet til at levere en maksimal udgangsstrøm på 1 A pr. kanal, specielt tilpasset lav-effekt laserdiode. Dets design har til formål at sikre generering af glatte bølgeformer, hurtige stig- og faldtider samt minimalt rippel.
Hver kanal kan styres individuelt via det analoge input på 0 - 5 V. Analog input muliggør modulering af strømmen gennem dioden op til 100 kHz. Maksimalstrømmen kan indstilles for hver kanal via et separat potentiometer på PCB'en. Funktionerne for hver af kontrolenhederne på PCB'en er mærket for at gøre dem mere intuitive og nemme at indstille.
Denne laserstyring leveres uden præinstalleret køleplade, hvilket imødekommer brugere, der foretrækker at anvende deres egen køleplade eller optisk plade, samtidig med at der tilbydes en væsentlig prisreduktion. Den repræsenterer en fuldt funktionsdygtig komponent, klar til integration i laserapplikationer.

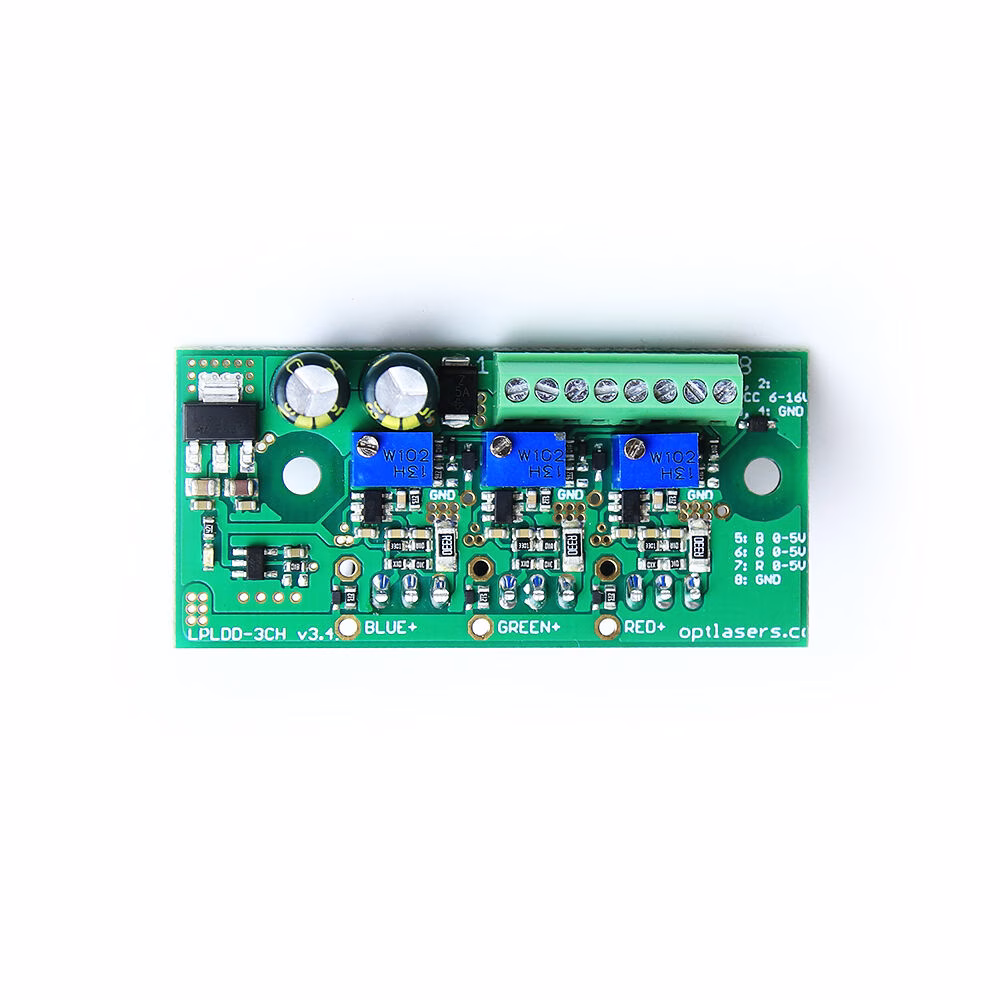

Plademærkningerne for "R," "G" og "B" kanaler fungerer som reference for tilslutning af laserdiode. Det er muligt at bruge enhver kanal med enhver laserdiode, hvilket giver fleksibilitet i konfigurationen.
Anbefalinger og krav
- Alle kanaler forsynes af én fælles indgang.
- Den minimale diodeindgangsspænding skal være større end eller lig med 7 V; ellers beregnes den efter følgende formel:
Vin = 0,3* I + Vd - Vin - indgangsspænding
- Vd - diodens arbejdsspænding
- I - arbejdsstrøm
- Selvom hver kanal er specificeret til at håndtere 5 A, udnyttes dette sjældent fuldt ud. Hvis der ønskes en samlet strøm på over 6 A (summen af alle kanaler), anbefales det at lodde ledningerne direkte på printpladen, da stikket er specificeret til 3 A CW pr. pin.
- Vær særlig opmærksom på at undgå kortslutning mellem + (VCC) på strømforsyningen og - (GND) på logikinput eller monitorinput, da dette kan forårsage uoprettelig skade på de fine logik-GND-baner.
- Modulationsindgangen kan benyttes som TTL-indgang med logikniveauerne 0 V og 5 V eller som analog indgang. Analog moduleringsfunktion muliggør justering af udgangseffekten ved anvendelse af specifikke spændingsniveauer (f.eks. 2,5 V for 50 % udgangseffekt, 4 V for 80 % udgangseffekt osv.). Denne indgang kan også benyttes som PWM-indgang. Det eneste krav er, at grundfrekvensen for PWM-signalet ligger i intervallet 5-20 kHz.
- Vi anbefaler brug af strømkabler med et tværsnit på 0,5 mm2.
- Korrekt køling af strøm-MOSFET'er skal sikres afhængigt af anvendte laserdiode og strømforsyning. Uden køling kan MOSFET'er blive beskadiget og laserdiode ødelagt.
- MOSFET/MOSFET'er skal isoleres fra kølepladen/optisk plade med en silikonemåtte samt en plasthylster. Kortslutning mellem MOSFET og køleplade/optisk plade kan beskadige driveren og være farlig for laserdiode.
Beskyttelse
Laserdiodestrømkredsløbet er beskyttet mod omvendt polaritet med en kraftig Schottky-diode med lav fremadspænding, der beskytter laserdiode mod forkert spændingstilslutning og minimerer varmetab.
For at beskytte det analoge input er der indbygget en 5V1 Zener-diode, som håndterer spændinger over 5 V. Dog er det vigtigt at undgå at anvende højere spændinger på dette input.
