1 x PLH3D-XT-10 Spezialisierter Laser-Gravurkopf
Specs: 0,5W optische Leistung, 8K 2500DPI 10um Punkt
Am besten geeignet für: Mikroskalige Spezialgravur

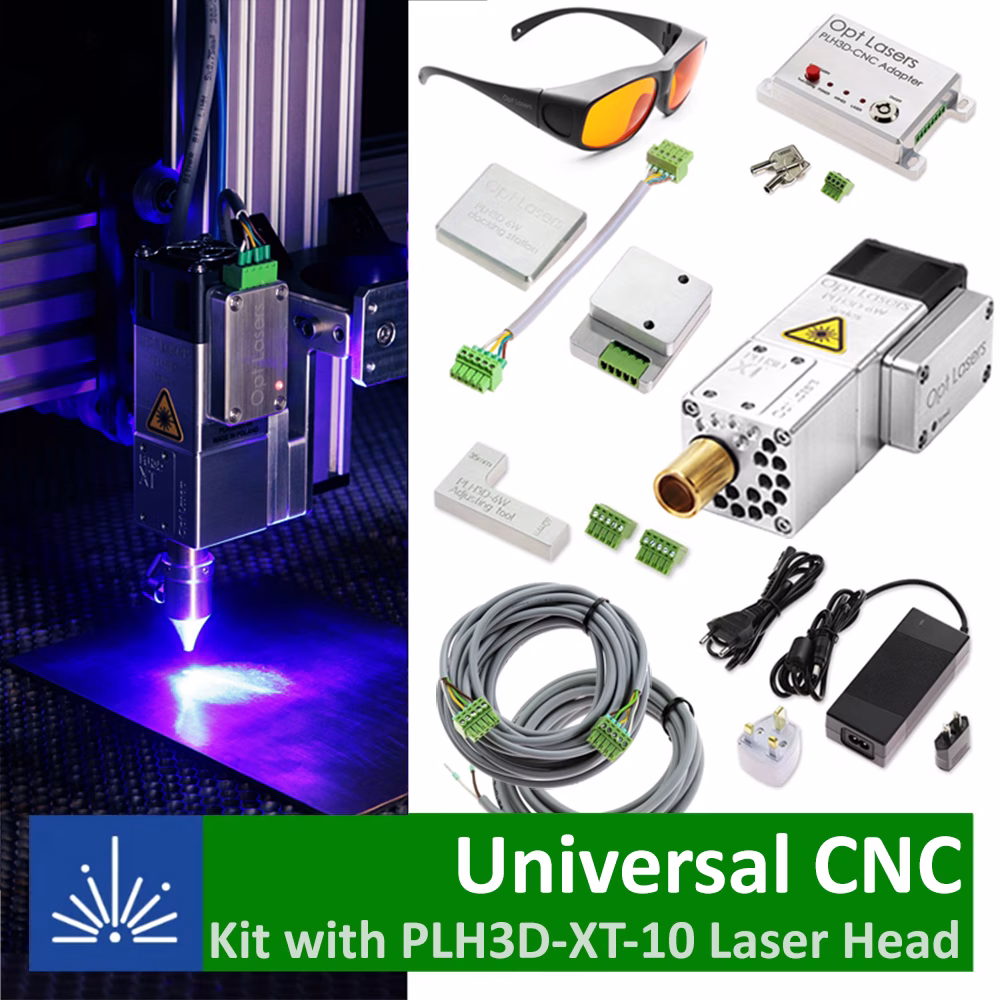

PLH3D-XT-10 Hyper Resolution Plug&Play Laser Kit mit Laser Dock für alle CNC-Maschinen
Universal PLH3D-XT-10 Laser-Aufrüstsatz
Technische Daten: 0,5 W optische Leistung, 8K 2500DPI 10um Punkt
Am besten geeignet für: Mikroskalige Spezialgravuren
Enthält: Laserkopf, PLH3D-CNC Adapter, Netzteil, Verkabelung, Luftdüse, Höhenreferenzwerkzeug
- Rezensionen lesen (5)
003157
5902693113775
Packungsinhalt
-
-
1 x PLH3D-CNC Adapter Pro
✔ Ermöglicht die Kommunikation zwischen CNC-Maschinen und Laserköpfen.
✔ Gewährleistet eine zusätzliche Sicherheitsebene für Benutzer und Laserköpfe.
-
1 x LaserDock Magnetische Andockstation
✔ Schnelles An- und Abkoppeln der Laserköpfe der PLH3D-6W-Serie an und von Ihrer CNC-Maschine.
✔ Schützt die Lasereinheit vor Ölen, Metallpartikeln und Staub.
✔ Enthält eine Aluminiumabdeckung, die das Dock schützt, wenn es nicht benutzt wird.
Wir haben eine neue und verbesserte Version - LaserDock PRO - eingeführt, die zahlreiche Verbesserungen, eine verbesserte Haltbarkeit und eine noch einfachere magnetische Befestigung für CNC-Maschinen aufweist.
-
1 x Hochdruck-Luftunterstützungsdüsensatz für XT-Serie
✔ Leistungsstarkes Zubehör für Laserköpfe der XT-Serie.
✔ Erhöht die Laserbearbeitungsgeschwindigkeit um das bis zu 6,5-fache und verringert hitzebedingte Schäden am Material.
✔ Schützt die Laseroptik vor Rauch und Verunreinigungen.
-
1 x Laserschutzbrille
✔ Laserschutzbrille mit OD 7+ im Wellenlängenbereich von 190 bis 540 nm.
✔ Verringert das Risiko, dass Licht aus rückgestreuter Laserstrahlung in die Augen des Anwenders gelangt.
-
1 x 19V 2.5A Desktop-Netzteil für PLH3D-CNC Adapter mit US/UK/EU/AU Wandstecker
✔ Für die Stromversorgung der Laserköpfe der Serie PLH3D-6W über den PLH3D-CNC Adapter.
✔ Liefert einen zuverlässigen 19V 2.5A Ausgang.
✔ Enthält einen Wall Plug Adapter.
-
1 x PLH3D-CNC Adapter zu Laserquellen-Kabel (5x22AWG 5,5 m/18 ft)
✔ Stellt die Stromversorgung und Signalübertragung zwischen dem PLH3D-CNC Adapter und den PLH3D-6W-Serie Laserquellen sicher.
✔ Ausgestattet mit abnehmbaren 5-poligen Klemmverbindern.
-
1 x PLH3D Höhenreferenz-Tool
✔ Kompaktes Werkzeug zur einfachen und schnellen Brennweiteneinstellung für Lasergravierer der PLH3D-Serie.
-
1 x Satz von CNC-Laser-Aufklebern
✔ Satz CNC-Laser-Aufkleber.
✔ Ist in jedem Laserbausatz von Opt Lasers enthalten.
Produktbeschreibung
Über PLH3D-XT-Serie Gravur-Laserköpfe
Die Gravur-Laserköpfe der PLH3D-XT-Serie wurden als eine Serie spezialisierter Laserköpfe für die Gravur mit extrem hoher Auflösung und das Schneiden dünner Materialien mit ultradünner Linie entwickelt. Die PLH3D-XT-Serie basiert auf den Gravierlaserköpfen der PLH3D-6W-Serie. Alle Vorteile der PLH3D-6W-Serie werden von den PLH3D-XT-Serie Laserköpfen übernommen: Vielseitigkeit, kompakte Abmessungen, Hochgeschwindigkeitstreiber. Außerdem ist das gesamte Zubehör der PLH3D-6W-Serie mit der PLH3D-XT-Serie kompatibel.
Die Neuheit der Laserköpfe der PLH3D-XT-Serie ist die anamorphotische Optik. Dank des anamorphotischen Prismenpaares wird die Größe des Strahlflecks deutlich reduziert. Zusätzlich kommt in dieser Laserkopfserie eine neue Laserdiode mit deutlich kleinerem Emissionsbereich und kürzerer Wellenlänge zum Einsatz. Die Kombination aus anamorpher Optik, kleinen Emitter-Laserdioden und kurzer Emissionswellenlänge führt zu unglaublichen Ergebnissen.
Produktmerkmale
Mikroskopischer Strahlpunkt
Alle Laserköpfe von PLH3D-XT-Sereis zeichnen sich durch einen mikroskopischen Strahlfleck aus. Der mikroskopische Strahlfleck wird durch eine anamorphotische Optik und eine asphärische Kollimationsfokussierung erreicht. Die PLH3D-XT-50-Laserköpfe erreichen eine Strahlfleckbreite von unter 50 um und der PLH3D-XT-10-Gravurlaser-Kopf erreicht eine Strahlfleckgröße von unter 10 um. Zum Vergleich: Ein menschliches rotes Blutkörperchen hat einen Durchmesser von 5-10 um und ein einzelnes menschliches Haar einen Durchmesser von 50 - 20 um. Die Spotgröße des PLH3D-10 ist so klein, dass sie mit der Länge einer typischen Bakterie verglichen werden kann, die 1 - 10 um beträgt.
Kurze Wellenlänge - hochabsorbierendes Licht
Ein weiteres Unterscheidungsmerkmal des Laserkopfes der PLH3D-XT-Serie ist die kurze Wellenlänge. Der PLH3D-XT-50 Laserkopf emittiert 450nm (blaue Farbe) Licht. Kürzere Wellenlängen werden im Allgemeinen von verschiedenen Materialien besser absorbiert. Im Durchschnitt ist 450nm-Licht im Vergleich zu IR-Lasern zehnmal stärker absorbierend. Kürzere Wellenlängen führen zu einer höheren Energie des Photons. Daher ist der Prozess des Gravierens oder Schneidens im Vergleich zu anderen Methoden effizienter, und es sind keine hohen Leistungsstufen erforderlich, um die gewünschten Effekte zu erzielen.
Hohe Leistungsdichte
Die Leistungsdichte gibt bekanntlich an, wie viel Leistung in einem bestimmten Bereich vorhanden ist. Normalerweise wird sie in Kilowatt pro cm2 oder mm2 (kW/cm2 oder kW/mm2) angegeben. Dieser Parameter ist einer der wichtigsten Parameter für das Schneiden oder Gravieren verschiedener Materialien. Die Laserköpfe der PLH3D-XT-Serie sind so konstruiert, dass durch die proportionale Erhöhung der Leistungsdichte ein kleinerer Strahlfleck erreicht wird. Die höhere Leistungsdichte eröffnet neue Möglichkeiten beim Schneiden und Gravieren. Zudem sind die Schneid- und Gravurprozesse im Vergleich zu Laserköpfen ohne anamorphotische Optik deutlich schneller.
Anwendungen
- Mikrogravur mit Laser
- Mikro-Bearbeitung mit Laser
- Mikroschweißen
PLH3D-XT-10 - Galerie
Anpassungen und OEM-Lösungen
Der CNC-Laser ist in seinem Design, seinen Merkmalen und seiner Leistung vollständig anpassbar, z. B. in Bezug auf die mechanischen Abmessungen und die Form, den Lüfter, die Größe des Fokuspunkts, den Arbeitsabstand, die optische Leistung und die elektronischen Eingänge. OEM- und Private-Label-Lösungen sind auch eine Möglichkeit für Hersteller und Händler von 3D-Druckern und CNC-Maschinen. Unsere Ingenieure können mit Ihrem Unternehmen zusammenarbeiten, um die passende Lösung zu liefern.
Kontaktieren Sie uns über das E-Mail-Formular, und wir werden uns innerhalb von 48 Stunden mit Ihnen in Verbindung setzen.
Vorsicht!
- Denken Sie daran, dass es sich nicht um ein Spielzeug handelt.
- Laserstrahlung ist gefährlich, auch wenn sie von einer beliebigen Oberfläche gestreut oder reflektiert wird.
- Verwenden Sie immer einen geeigneten Laserschutzfilter an Ihrer CNC-Maschine für 390 - 480 nm, um reflektierte Strahlung zu vermeiden.
- Richten Sie den Laserkopf niemals auf Menschen oder Tiere.
- Berühren Sie den Strahl nicht, er kann Verbrennungen oder andere Verletzungen verursachen.
- Blicken Sie nicht in den Strahl oder in den Strahlfleck, während das Material geschnitten wird.
- Laserstrahlung - Vermeiden Sie den Kontakt mit Augen oder Haut durch direkte oder gestreute Strahlung.
- Laserprodukt der Klasse 4.
