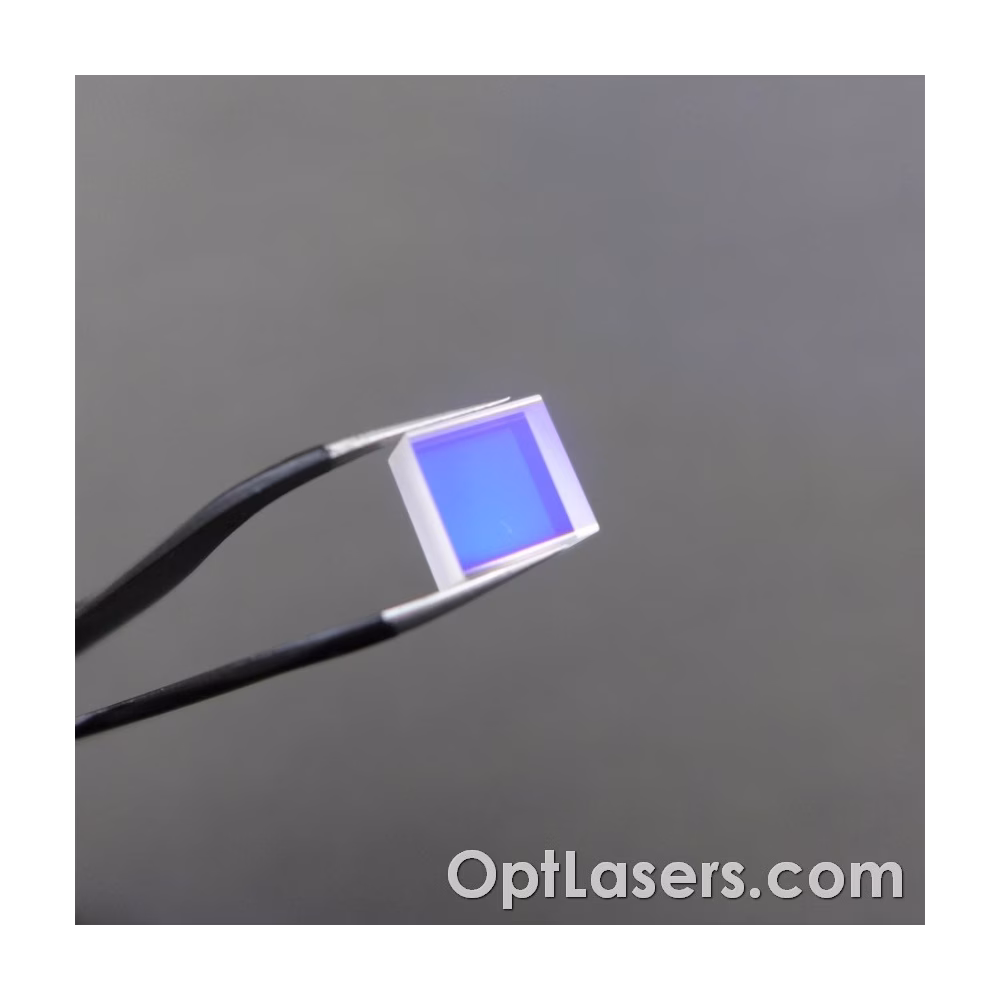

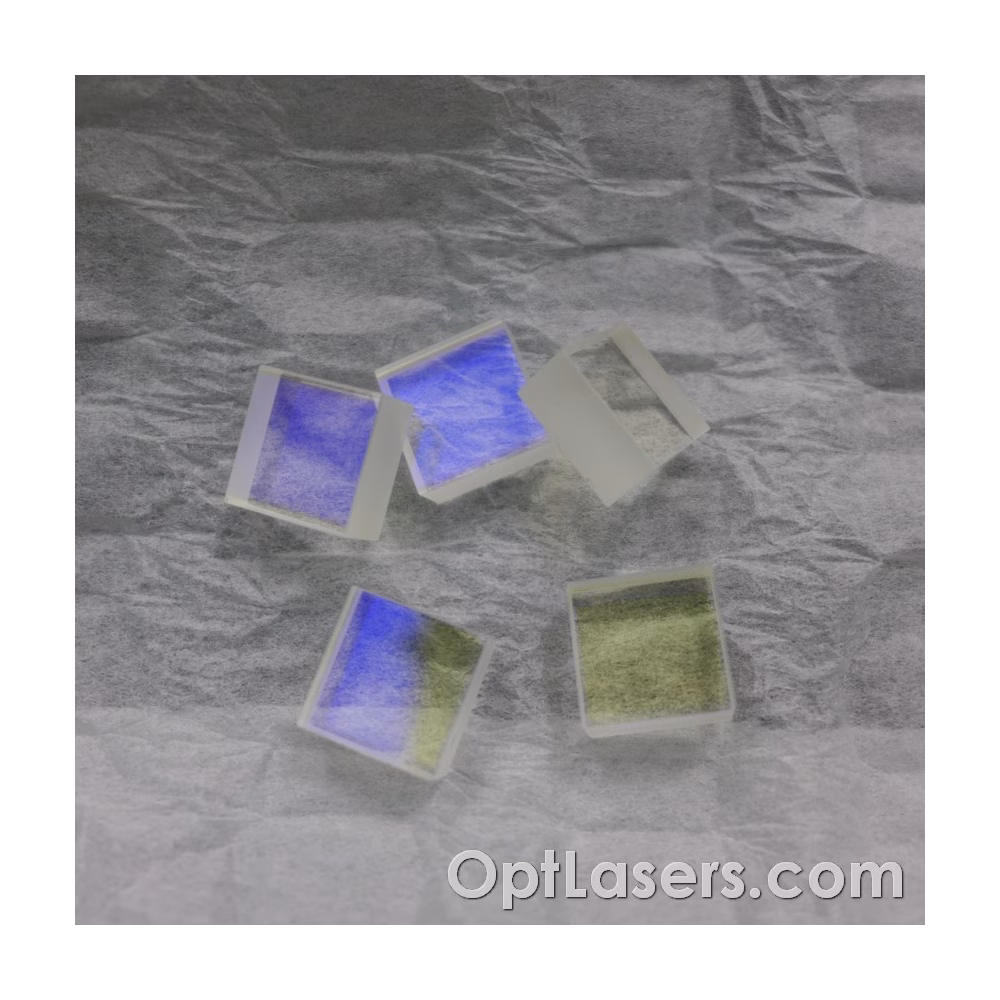

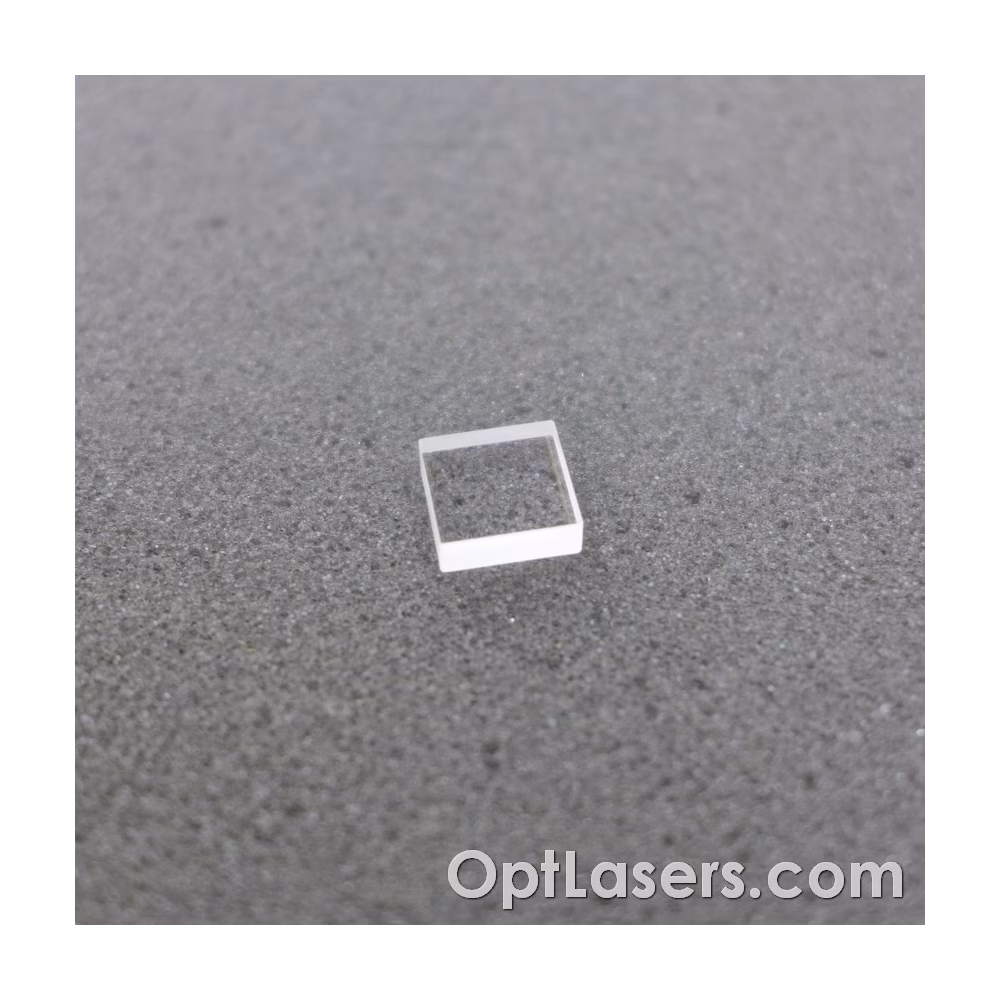

638 nm vlnová rotační deska 90°

O 638 nm vlnové rotační desce 90°

• Cenově výhodná a snadněji seřizovatelná alternativa k tradičním polarizačním polovičním vlnovým retardérům (vlnové desky λ/2).
• Lze použít s kostkou PBS pro kombinování polarizace
• Povlak V-AR umožňuje přenos > 99 % (typicky) v oblasti 638 nm

Polarizační půlvlnné retardéry fungují tak, že otáčejí osu polarizace lineárně polarizovaného svazku světla o 90 stupňů (lambda/2) v blízkosti návrhové vlnové délky.

Desky polarizačních rotátorů jsou vynikající a mnohem levnější alternativou vlnového retardéru. Na rozdíl od tradičních retardérů s poloviční vlnovou deskou je však otáčení polarizace nezávislé na úhlu optiky kolem osy z (osy šíření světla). Díky tomu je seřízení mnohem jednodušší než při práci s retardérem s poloviční vlnovou deskou.

Naše půlvlnné polarizační rotátory se běžně používají ke kombinaci svazků ve spojení s polarizační rozdělovací kostkou (PBS) určenou pro vlnovou délku 638 nm. Jedná se o cenově výhodný způsob, jak efektivně zdvojnásobit výkon optického systému bez zvětšení velikosti nebo divergence svazku, což vede ke ztrátě etendue.

Ačkoli je konstrukční vlnová délka 638 nm, lze tento výrobek použít v rozsahu 620 - 660 nm s minimální ztrátou účinnosti. Tato deska polarizačního rotátoru má rozměry 10 x 10 mm při jmenovité tloušťce 5 mm, takže je vhodná pro velké nebo vícenásobné paprsky srostlé "nožovým lemem".

Společnost Opt Lasers nabízí také půlvlnné polarizační rotátorové destičky pro vlnové délky blízké 455 nm a 525 nm a také kostky PBS pro vlnové délky 455 nm, 525 nm a 638 nm.

O desce vlnového rotátoru 90° pro vlnovou délku 638 nm

Polarizační rotační deska 638 nm 90° představuje cenově výhodnou alternativu k polarizačním polovičním vlnovým deskám. Tento výrobek účinně otáčí osu polarizace o 90° (poloviční vlna) speciálně pro vlnovou délku 638 nm. Běžně se používá ve spojení s kostkou polarizačního rozptylovače (PBS) ke spojení kolimovaných svazků na stejné vlnové délce, což umožňuje škálování výkonu při zachování optických vlastností svazku. Na rozdíl od tradičních retardérů s poloviční vlnovou deskou je otáčení polarizace nezávislé na úhlu rotátoru kolem osy z (osa šíření světla), což zjednodušuje seřizování.

Ačkoli konstrukční vlnová délka je 638 nm, tento výrobek vykazuje minimální ztrátu účinnosti v širším rozsahu 620 nm až 660 nm. Deska rotátoru se může pochlubit rozměry 15 x 15 mm, takže je vhodná pro velké nebo vícenásobné paprsky spojené "nožovým lemem".
