Módulo de Diodo Laser de Espaço Livre 600mW 405nm
Módulo laser projetado com comprimento de onda de 405nm e potência de 600mW. O tamanho típico do feixe é de 3 x 3 mm, com baixa divergência de feixe igual a 0,2 x 0,6 mRad.
Disponível sob encomenda mediante solicitação
Descrição do produto
O Módulo de Diodo Laser de Espaço Livre Opt Lasers 600mW 405nm apresenta excelentes especificações de divergência e tamanho de feixe. O driver do diodo laser fornecido com este módulo assegura controle preciso da corrente do diodo laser, mantendo alta velocidade de modulação. O controle preciso da temperatura da carcaça do diodo laser aprimora significativamente a estabilidade de potência e garante uma longa vida útil do diodo laser. Esta combinação de especificações de feixe e controle de corrente e temperatura torna este módulo uma escolha ideal tanto para aplicações científicas quanto industriais.
Plataforma de resfriamento e fonte de alimentação estão disponíveis para este módulo. Se você deseja adicioná-los ao seu pedido ou tem outras dúvidas, não hesite em nos contatar.
Leia mais sobre módulos de diodo laser de espaço livre.
Perfil típico do feixe capturado a uma distância de 40 cm da janela óptica de saída.
Características do Produto
- Tamanho de feixe reduzido
- Baixa divergência
- Alta estabilidade óptica
- Resfriamento ativo
- Longa vida útil
- Modulação de alta velocidade
Aplicações
- Iluminação
- Fluorescência
- Automotivo
- Espectroscopia
- Cura UV
- Bombeamento de laser
Especificações
| Comprimento de Onda Central Típico [nm, ±3] | 402 |
|---|---|
| Potência de saída [mW] | 600 |
| Tamanho de Feixe Típico [mm, @ 1/e2]1 | 3 x 3 |
| Divergência Total Típica do Feixe [mRad, @ 1/e]1 | 0.2 x 0.6 |
| Largura de Linha Espectral FWHM, nm [nm, @ FWHM] | 1 |
| Estado de Polarização | TE |
| Relação de Extinção de Polarização Mínima | 1:100 |
| Estabilidade de Potência Pico-a-Pico em 8h, %2 | 0.9 |
| Estabilidade de Potência RMS em 8h, %2 | 0.13 |
| Vida útil [h] | 10 000 |
| Entrada de Modulação [V, Analógica] | 0-5 |
| Largura de Banda de Modulação -3 dB [kHz] | 600 |
| Tempo de Softstart [ms] | 2000 |
| Tempo de Subida [ns]3 | 250 |
| Tempo de Queda [ns]3 | 150 |
| Atraso do Sinal até o Início da Subida [ns]3 | 400 |
| Proteção ESD do Diodo Laser | SIM |
| Método de Resfriamento | Ativo - TEC |
| Temperatura de Operação [°C] | 10 - 35 |
| Proteção contra Sobre-aquecimento | Sim |
| Potência Dissipada [W, superfície inferior] | <20 |
| Consumo Máximo de Potência [V x A] | 7.5 x 7 |

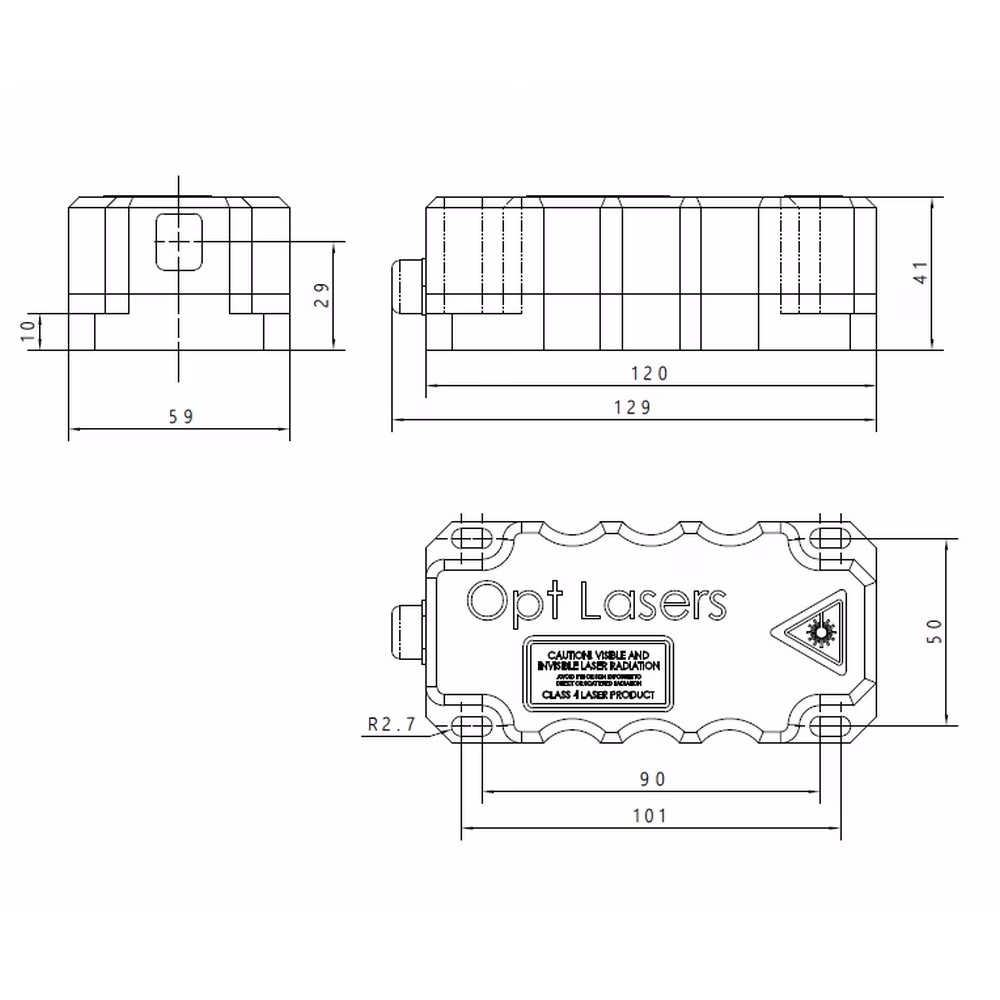

| Dimensões do módulo (C x L x A) [mm] | 129 x 59 x 41 |
1 Vertical x Horizontal.
2 Teste realizado a 22°C ±2 de temperatura ambiente usando um medidor de potência óptica com largura de banda de entrada de 100 Hz. A potência foi medida a cada 6 segundos
3 Medição realizada com frequência de 100kHz.
Medição das propriedades de tempo de subida/descida do módulo laser com frequência de 100kHz. Amarelo: sinal analógico; Azul: Corrente do driver medida no resistor; Rosa: Luz medida com fotodiodo
