600mW 405nm 자유 공간 레이저 다이오드 모듈
405nm 파장, 600mW 출력으로 설계된 레이저 모듈입니다. 전형적 빔 크기는 3 x 3 mm로, 빔 전체 각 발산도가 0.2 x 0.6 mRad로 낮은 것이 특징입니다.
요청 시 주문 가능
제품 설명

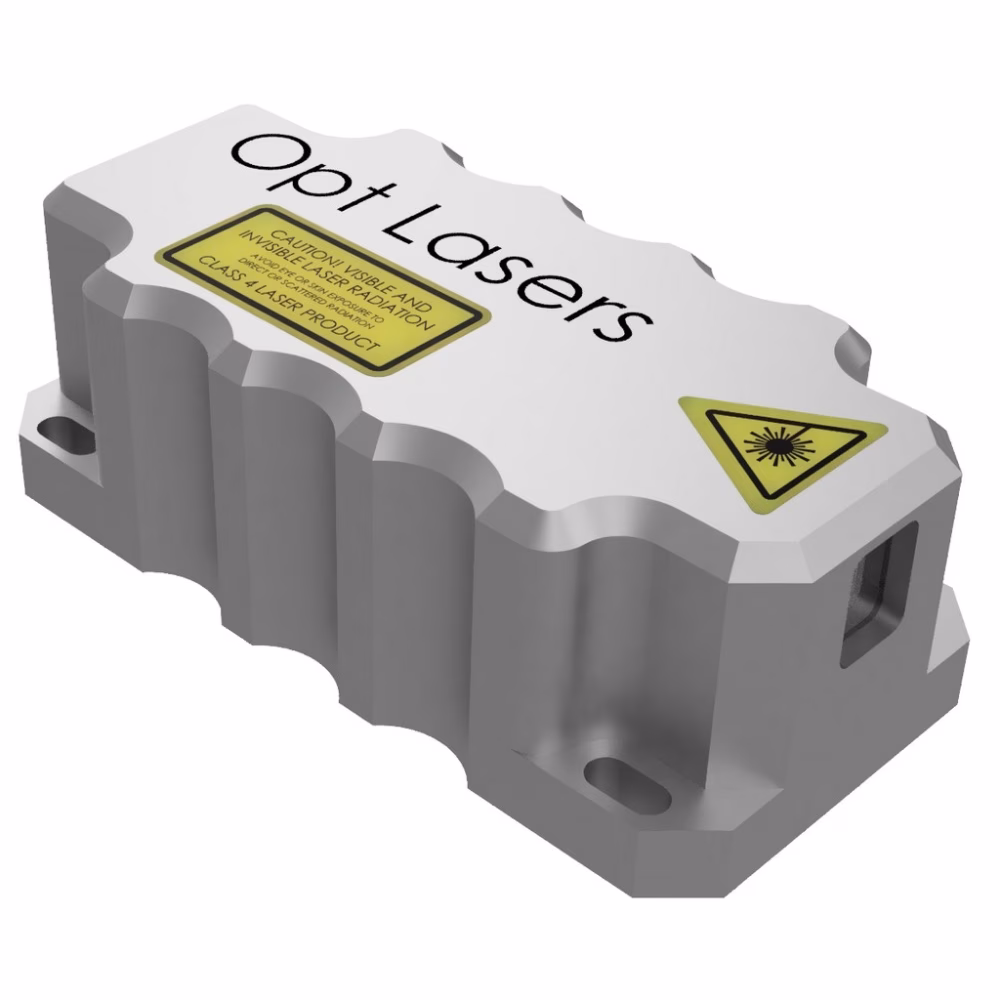

Opt Lasers 600mW 405nm 자유 공간 레이저 다이오드 모듈은 우수한 빔 발산도 및 빔 크기 사양을 자랑합니다. 본 모듈에 제공되는 레이저 다이오드 드라이버는 레이저 다이오드 전류를 정밀하게 제어하며, 고속 변조를 지원합니다. 레이저 다이오드 하우징의 온도를 정밀하게 제어함으로써 출력 안정성이 크게 향상되며, 레이저 다이오드의 수명이 보장됩니다. 빔 특성과 전류, 온도 제어의 조합은 이 모듈을 과학 및 산업 응용 모두에 최적의 선택으로 만들어 줍니다.
이 모듈용 냉각 플랫폼과 전원공급장치(PSU)가 별도로 제공됩니다. 주문에 추가하고자 하시거나 다른 문의 사항이 있으실 경우 언제든 연락해 주십시오.
자유 공간 레이저 다이오드 모듈에 대해 자세히 알아보십시오.
출구 광학 윈도우로부터 40 cm 거리에서 캡처된 전형적인 빔 프로파일입니다.
제품 특징
- 소형 빔 크기
- 저발산도
- 높은 광학적 안정성
- 능동 냉각
- 장수명
- 고속 변조
응용 분야
- 조명
- 형광 응답
- 자동차 산업
- 분광분석
- UV 경화
- 레이저 펌핑
사양
| 중심 파장 [nm, ±3] | 402 |
|---|---|
| 출력 파워 [mW] | 600 |
| 전형적 빔 크기 [mm, @ 1/e2]1 | 3 x 3 |
| 전형적 전체 각 빔 발산도 [mRad, @ 1/e]1 | 0.2 x 0.6 |
| 전형적 스펙트럼 선폭 FWHM, nm [nm, @ FWHM] | 1 |
| 편광 상태 | TE |
| 최소 편광 소멸비 | 1:100 |
| 8시간 동안 첨두 대 첨두 출력 안정성, %2 | 0.9 |
| 8시간 동안 RMS 출력 안정성, %2 | 0.13 |
| 수명 [h] | 10 000 |
| 변조 입력 [V, 아날로그] | 0-5 |
| -3 dB 대역폭 변조 [kHz] | 600 |
| 소프트스타트 시간 [ms] | 2000 |
| 상승 시간 [ns]3 | 250 |
| 하강 시간 [ns]3 | 150 |
| 신호에서 상승 시작 지연 [ns]3 | 400 |
| 레이저 다이오드 ESD 보호 | 예 |
| 냉각 방식 | 능동식 - TEC |
| 동작 온도 [°C] | 10 - 35 |
| 과열 보호 | 예 |
| 손실 전력 [W, 하부 표면] | <20 |
| 최대 전력 소모 [V x A] | 7.5 x 7 |

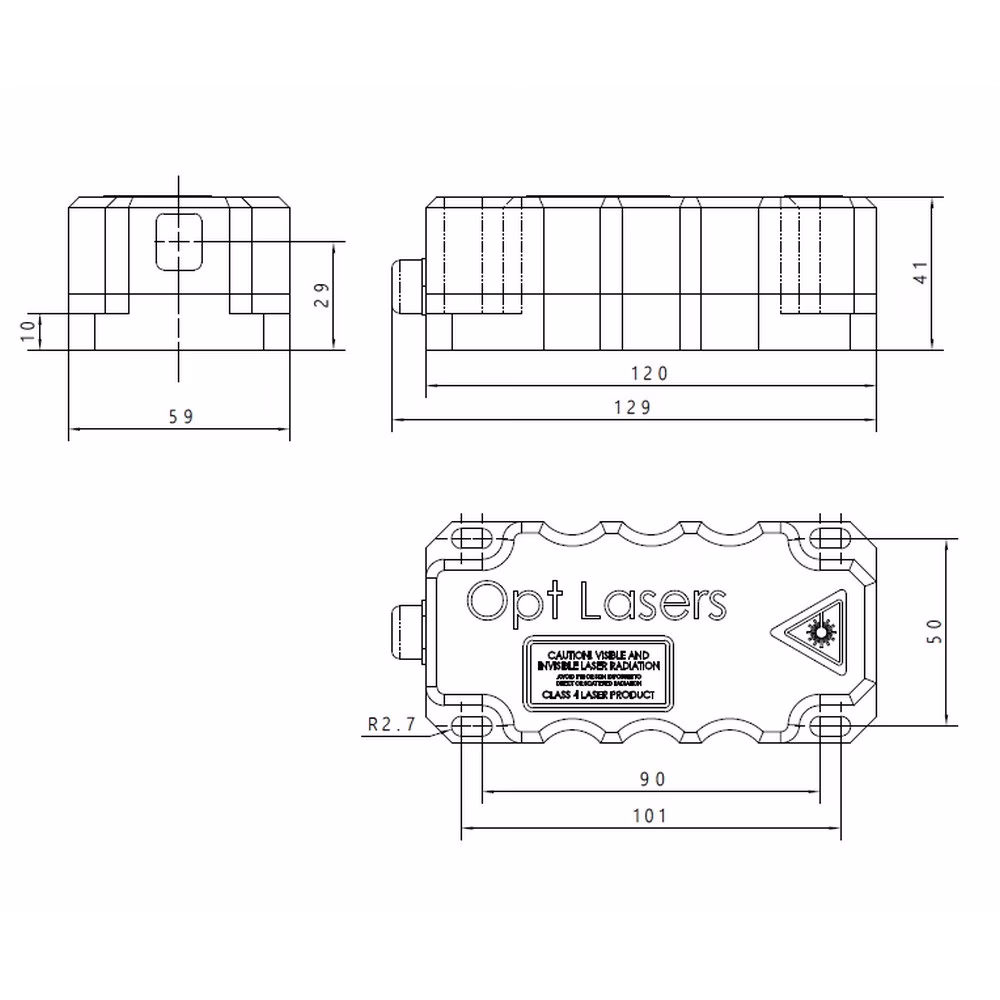

| 모듈 외형 치수 (L x W x H) [mm] | 129 x 59 x 41 |
1 수직 x 수평.
2 22°C ±2 주변 온도에서 입력 대역폭 100 Hz의 광파워미터를 사용하여 테스트하였습니다. 파워는 6초마다 측정됨.
3 100kHz 주파수에서 측정.
100kHz 주파수에서의 레이저 모듈 상승/하강 특성 측정. 노란색: 아날로그 신호; 파란색: 저항에서 측정된 드라이버 전류; 핑크색: 포토다이오드로 측정한 광
