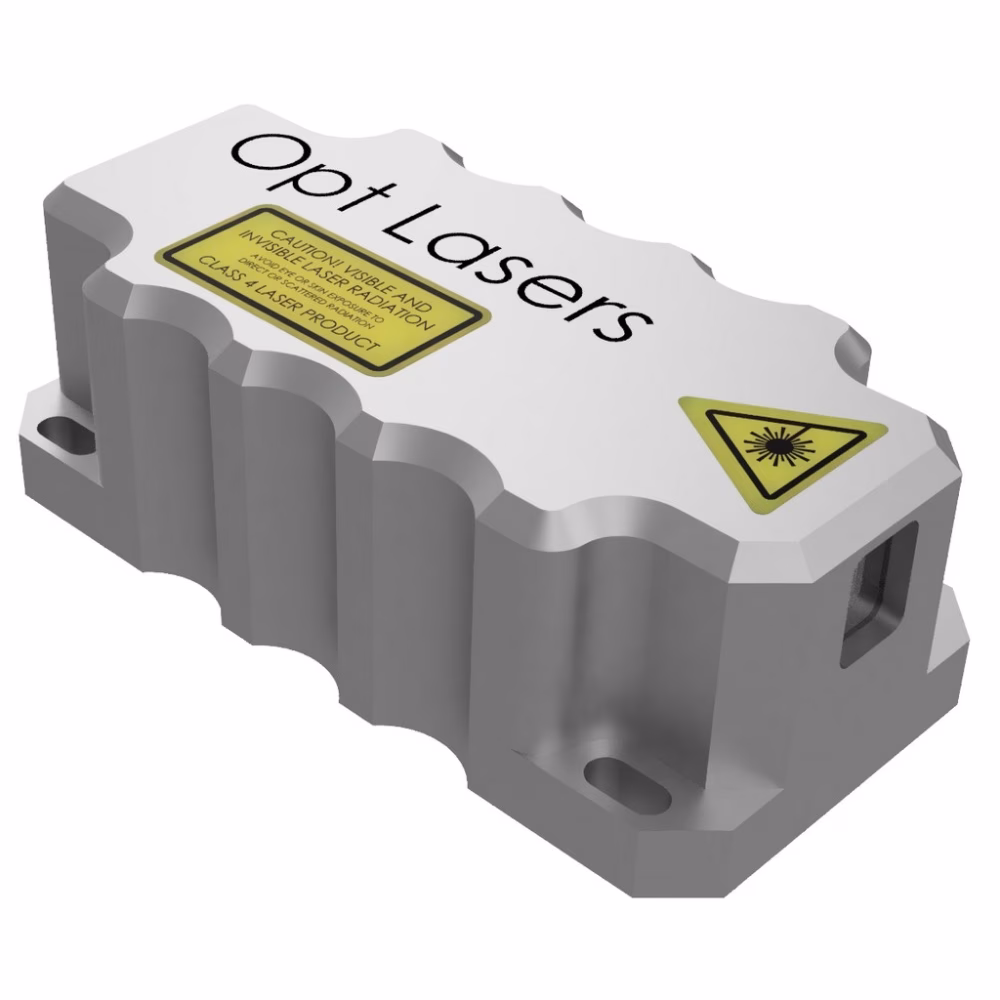

600mW 405nm Fritstråle Laserdiode Modul
Laser-modul designet med bølgelængde 405nm og effekt 600mW. Typisk strålestørrelse er 3 x 3 mm, med lav stråleafvigelse på 0,2 x 0,6 mRad.
Tilgængelig på forespørgsel
Produktbeskrivelse
Opt Lasers 600mW 405nm fritstråle laserdiode-modul har fremragende specifikationer for strålespredning og strålestørrelse. Den medfølgende laserdiode-driver sikrer præcis styring af laserdiodestrømmen, samtidig med at højhastighedsmodulation opretholdes. Præcis temperaturkontrol af laserdiodehuset forbedrer væsentligt effekstabiliteten og sikrer lang levetid for laserdioden. Kombinationen af strålespecifikationer samt strøm- og temperaturkontrol gør dette modul til et optimalt valg til både videnskabelige og industrielle anvendelser.
Køleplatform og strømforsyning til dette modul er tilgængelige. Hvis du ønsker at tilføje dem til din ordre eller har andre spørgsmål, er du velkommen til at kontakte os.
Læs mere om fritstråle laserdiode-moduler.
Typisk stråleprofil målt i en afstand på 40 cm fra udgangsvinduet.
Produktegenskaber
- Lille strålestørrelse
- Lav stråleafvigelse
- Høj optisk stabilitet
- Aktiv køling
- Lang levetid
- Højhastighedsmodulation
Anvendelser
- Belysning
- Fluorescens
- Automotive
- Spektroskopi
- UV-hærdning
- Laserpumpning
Specifikationer
| Typisk central bølgelængde [nm, ±3] | 402 |
|---|---|
| Udgangseffekt [mW] | 600 |
| Typisk strålestørrelse [mm, @ 1/e2]1 | 3 x 3 |
| Typisk fuld vinkel stråleafvigelse [mRad, @ 1/e]1 | 0.2 x 0.6 |
| Typisk spektrallinjebredde FWHM, nm [nm, @ FWHM] | 1 |
| Polariseringstilstand | TE |
| Min. polarisationsudslukningsforhold | 1:100 |
| Spids-til-spids effektstabilitet over 8t, %2 | 0.9 |
| RMS effektstabilitet over 8t, %2 | 0.13 |
| Levetid [t] | 10 000 |
| Modulationsindgang [V, analog] | 0-5 |
| -3 dB båndbredde modulation [kHz] | 600 |
| Softstarttid [ms] | 2000 |
| Stigetid [ns]3 | 250 |
| Faldtid [ns]3 | 150 |
| Signal-til-stigetimeforsinkelse [ns]3 | 400 |
| Laserdiode ESD-beskyttelse | JA |
| Kølemetode | Aktiv - TEC |
| Driftstemperatur [°C] | 10 - 35 |
| Overophedningsbeskyttelse | Ja |
| Dissiperet effekt [W, bundflade] | <20 |
| Maks. strømforbrug [V x A] | 7.5 x 7 |
| Moduldimensioner (L x B x H) [mm] | 129 x 59 x 41 |
1 Vertikal x Horisontal.
2 Test udført ved 22°C ±2 omgivelsestemperatur ved brug af en optisk powermeter med en indgangsbåndbredde på 100 Hz. Effekt blev målt hvert 6. sekund.
3 Målinger foretaget med 100kHz frekvens.
Måling af stige-/faldfunktioner for lasermodulet ved 100kHz frekvens. Gul: analogt signal; Blå: driverstrøm målt over modstand; Pink: Lys målt med fotodiode
