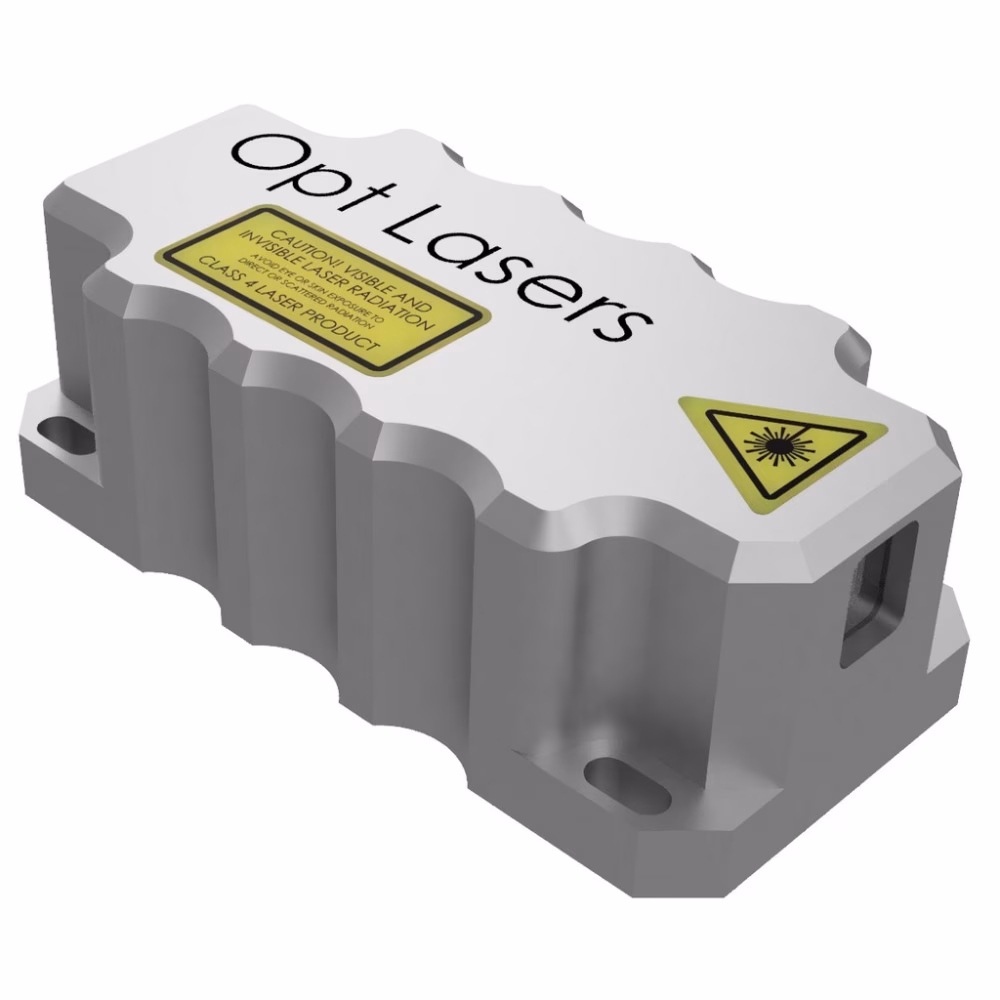

600 mW 405 nm vapaasäde-laserdiolimoduuli
Lasermoduuli, jonka aallonpituus on 405 nm ja teho 600 mW. Tyypillinen sädekoko on 3 x 3 mm ja matala säteen divergenssi 0,2 x 0,6 mRad.
Saatavilla tilauksesta pyynnöstä
Tuotteen kuvaus
Opt Lasers 600 mW 405 nm vapaasäde-laserdiolimoduulissa on erinomaiset säteen divergenssi- ja koko-ominaisuudet. Tämän moduulin mukana toimitettava laserdiodiohjain mahdollistaa laserdiodin virran tarkan ohjauksen säilyttäen samalla suuren modulaationopeuden. Laserdiodin kotelon lämpötilan tarkalla ohjauksella saavutetaan parannettu tehon vakaus ja varmistetaan laserdiodin pitkä käyttöikä. Säteen ominaisuuksien sekä virran ja lämpötilan tarkan ohjauksen yhdistelmä tekee tästä moduulista erinomaisen valinnan sekä tieteellisiin että teollisiin sovelluksiin.
Tämän moduulin jäähdytysalusta ja virtalähde ovat saatavilla. Mikäli haluat lisätä ne tilaukseesi tai sinulla on muita kysymyksiä, ota rohkeasti yhteyttä.
Lue lisää aiheesta vapaasäde-laserdiolimoduulit.
Tyypillinen sädeprofiili tallennettu 40 cm etäisyydellä lähtöikkunasta.
Tuoteominaisuudet
- Pieni sädekoko
- Matala divergenssi
- Korkea optinen vakaus
- Aktiivinen jäähdytys
- Pitkä käyttöikä
- Nopea modulaatio
Sovellukset
- Valaistus
- Fluoresenssi
- Ajoneuvoteollisuus
- Spektroskopia
- UV-kovetus
- Laserpumppaus
Tiedot
| Tyyp. keskiaalto [nm, ±3] | 402 |
|---|---|
| Ulostuloteho [mW] | 600 |
| Tyyp. sädekoko [mm, @ 1/e2]1 | 3 x 3 |
| Tyyp. koko kulman divergenssi [mRad, @ 1/e]1 | 0.2 x 0.6 |
| Tyypillinen spektriviivan leveys FWHM, nm [nm, @ FWHM] | 1 |
| Polarisaatiotila | TE |
| Min. polarisaation sammutussuhde | 1:100 |
| Huippuarvojen välinen tehon vakaus 8 h aikana, %2 | 0.9 |
| RMS-tehon vakaus 8 h aikana, %2 | 0.13 |
| Käyttöikä [h] | 10 000 |
| Modulaatiosyöte [V, analoginen] | 0-5 |
| -3 dB kaistanleveys modulaatio [kHz] | 600 |
| Pehmäkäynnistyksen kesto [ms] | 2000 |
| Nousuaika [ns]3 | 250 |
| Laskuaika [ns]3 | 150 |
| Signaalin ja nousun aloituksen viive [ns]3 | 400 |
| Laserdiodin ESD-suojaus | KYLLÄ |
| Jäähdytystapa | Aktiivinen - TEC |
| Käyttölämpötila [°C] | 10 - 35 |
| Ylikuumenemissuojaus | Kyllä |
| Hajotettu teho [W, pohjapinta] | <20 |
| Suurin virrankulutus [V x A] | 7.5 x 7 |
| Moduulin mitat (P x L x K) [mm] | 129 x 59 x 41 |
1 Pysty x vaaka.
2 Testattu 22°C ±2 ympäristölämpötilassa käyttämällä optista tehomittaria, jonka sisääntulokaistanleveys on 100 Hz. Teho mitattiin 6 sekunnin välein.
3 Mitattu 100 kHz taajuudella.
Nousu-/laskuajan mittaus lasermoduulilla 100 kHz taajuudella. Keltainen: analoginen signaali; Sininen: ohjaimen virta mitattuna vastuksen yli; Pinkki: valo mitattu fotodiodilla
