Plaque tournante d'onde 638 nm 90°

A propos de la plaque tournante d'onde 638 nm 90°.

• Alternative économique et plus facile à aligner que les retardateurs de polarisation traditionnels à demi-onde (plaques à λ/2 ondes)
• Peut être utilisée avec un cube PBS pour la combinaison de polarisation
• Le revêtement V-AR permet une transmission > 99% (typ.) autour de 638 nm

Les rotateurs de polarisation demi-onde fonctionnent en faisant tourner l'axe de polarisation du faisceau de lumière à polarisation linéaire de 90 degrés (lambda/2) à proximité de la longueur d'onde de conception.

Les plaques rotatives de polarisation constituent une excellente alternative, bien moins onéreuse, aux retardateurs à plaque d'onde. Cependant, contrairement aux ralentisseurs traditionnels à demi-plaque d'onde, la rotation de la polarisation est indépendante de l'angle de l'optique par rapport à l'axe z (axe de propagation de la lumière). L'alignement est donc beaucoup plus simple qu'avec un ralentisseur à demi-plaque d'onde.

Nos rotateurs de polarisation demi-onde sont couramment utilisés pour combiner des faisceaux en conjonction avec un cube séparateur de faisceaux polarisant (PBS) conçu pour 638 nm. Il s'agit d'un moyen rentable de doubler efficacement la puissance d'un système optique sans augmenter la taille du faisceau ou la divergence du faisceau, ce qui entraîne une perte d'étendue.

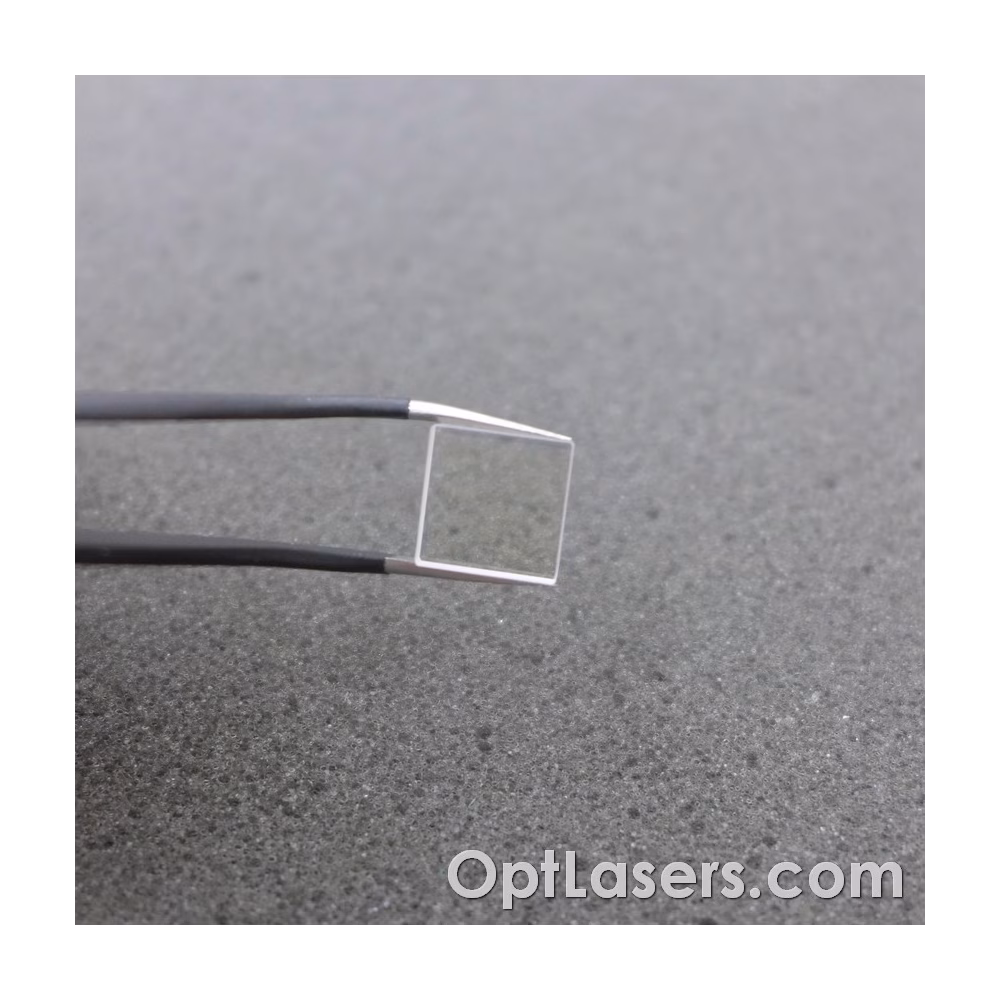

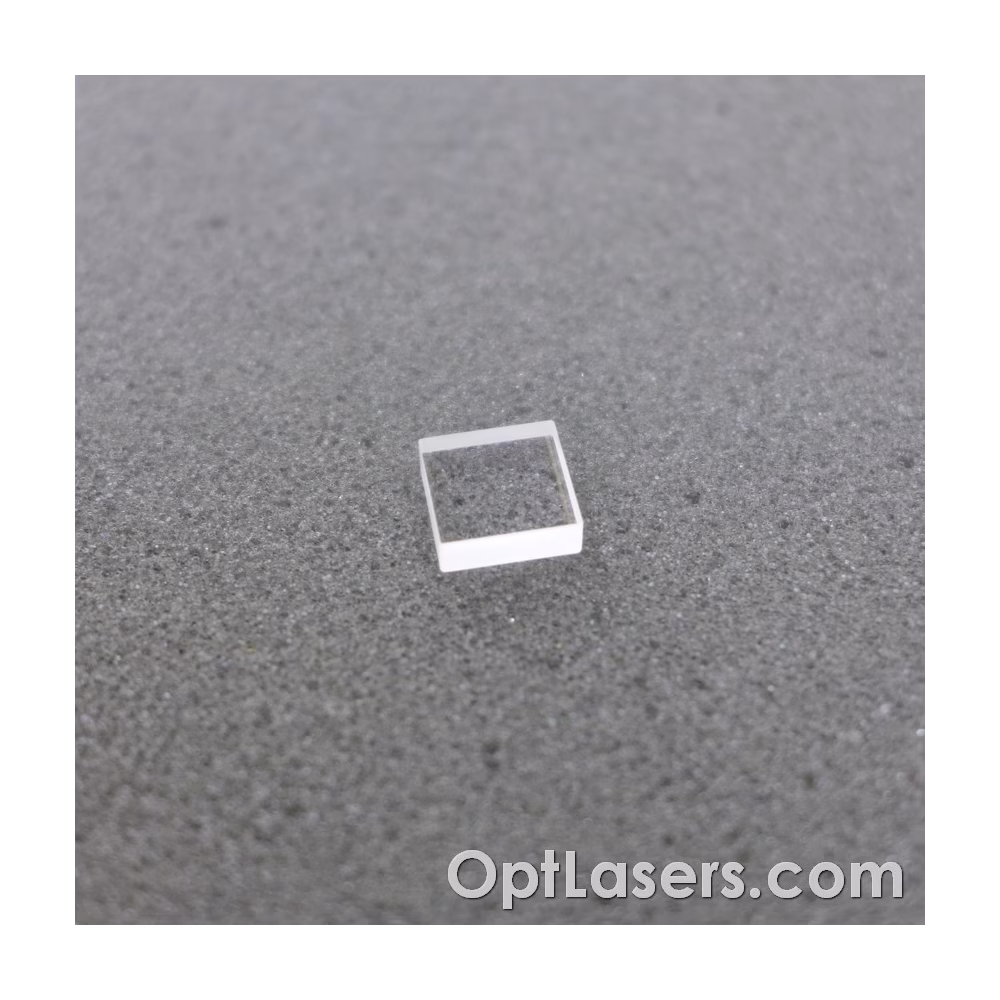

Bien que la longueur d'onde de conception soit de 638 nm, ce produit peut être utilisé dans la gamme de 620 à 660 nm avec une perte minimale d'efficacité. Cette plaque rotative de polarisation a des dimensions de 10 x 10 mm avec une épaisseur nominale de 5 mm, ce qui la rend appropriée pour les faisceaux larges ou multiples adjacents par des "bords de couteau".

Opt Lasers propose également des plaques rotatrices de polarisation demi-onde pour les longueurs d'onde proches de 455 nm et 525 nm, ainsi que des cubes PBS pour les longueurs d'onde de 455 nm, 525 nm et 638 nm.

À propos de la plaque tournante à 90° pour les longueurs d'onde de 638 nm

La plaque de rotation de l'onde de polarisation de 90° à 638 nm constitue une alternative économique aux plaques à demi-onde de polarisation. Ce produit fait pivoter efficacement l'axe de polarisation de 90° (demi-onde) spécifiquement pour la longueur d'onde de 638 nm. Il est couramment utilisé avec un cube séparateur de faisceaux polarisant (PBS) pour combiner des faisceaux collimatés à la même longueur d'onde, ce qui permet d'augmenter la puissance tout en conservant les propriétés optiques du faisceau. Contrairement aux ralentisseurs traditionnels à demi-plaque d'onde, la rotation de la polarisation est indépendante de l'angle du rotateur autour de l'axe z (axe de propagation de la lumière), ce qui simplifie l'alignement.

Bien que la longueur d'onde de conception soit de 638 nm, ce produit présente une perte d'efficacité minimale sur une plage plus large de 620 nm à 660 nm. La plaque du rotateur a des dimensions de 15 x 15 mm, ce qui la rend appropriée pour les faisceaux larges ou multiples adjacents par des "bords de couteau".
