638 nm golfrotator plaat 90°
De 638 nm Wave Rotator Plate 90° is een kosteneffectief alternatief voor halve waveplates. Hij roteert de polarisatie efficiënt 90° voor de golflengte van 638 nm. In combinatie met een Polarizing Beamsplitter (PBS) kubus om twee bundels te combineren, kan het vermogen worden opgeschaald met behoud van optische eigenschappen.
Productbeschrijving
Over de 638 nm golfrotatorplaat 90°
- Kosteneffectief en gemakkelijker uit te lijnen alternatief voor traditionele polarisatie halve golf retarders (λ/2 golf platen)
- Kan worden gebruikt met een PBS-blokje voor polarisatiecombinatie
- V-AR coating maakt transmissie > 99% (typ.) rond 638 nm mogelijk
Halve golf polarisatierotators werken door de polarisatie-as van de lineair gepolariseerde lichtstraal 90 graden (lambda/2) te draaien in de buurt van de ontwerpgolflengte.
Polarisatierotatorplaten zijn een uitstekend en veel goedkoper alternatief voor een golfplaatvertrager. In tegenstelling tot traditionele halve golfplaatvertragers is de rotatie van de polarisatie onafhankelijk van de hoek van de optiek om de z-as (lichtvoortplantingsas). Dit maakt uitlijning veel eenvoudiger in vergelijking met het werken met een halve golfplaatvertrager.

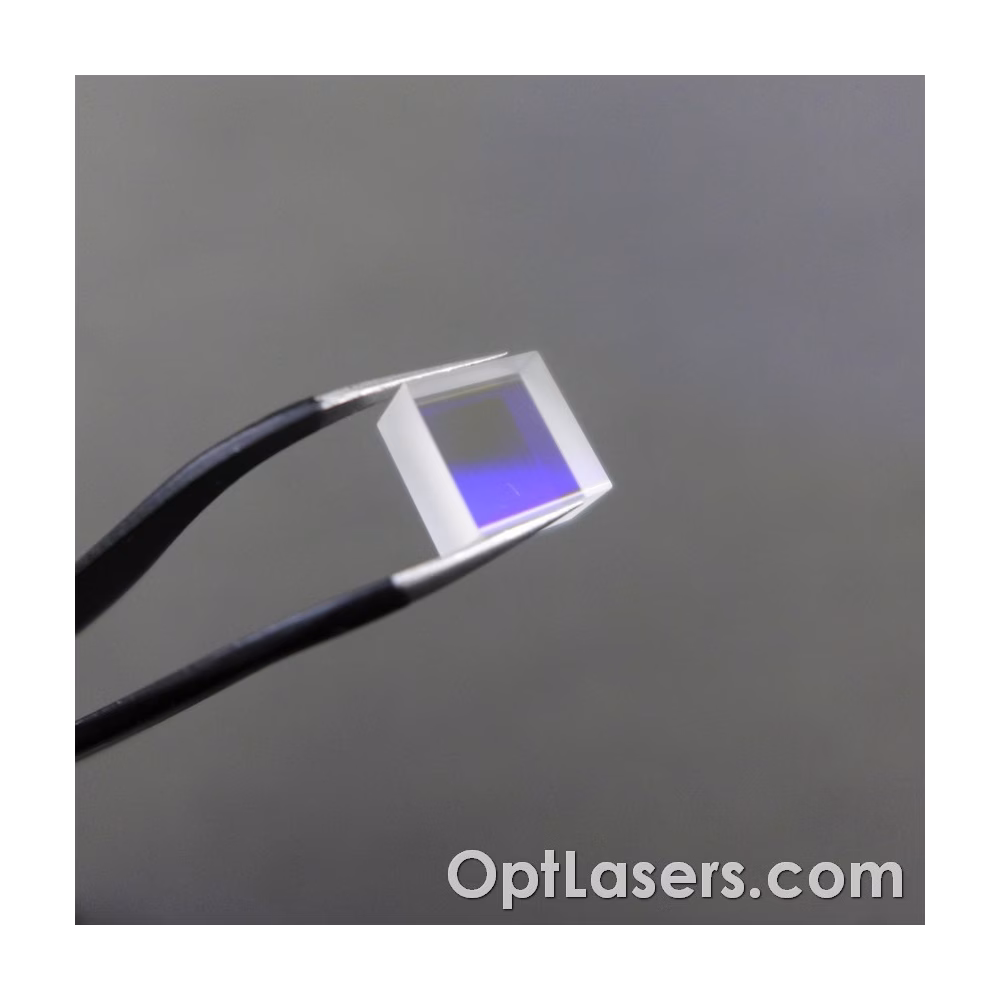

Onze halve golfpolarisatierotators worden vaak gebruikt om bundels te combineren in combinatie met een polariserende bundelsplitser (PBS) kubus ontworpen voor 638 nm. Dit is een kosteneffectieve manier om effectief het vermogen in een optisch systeem te verdubbelen zonder een toename in bundelgrootte of bundeldivergentie wat resulteert in een verlies aan etendue.

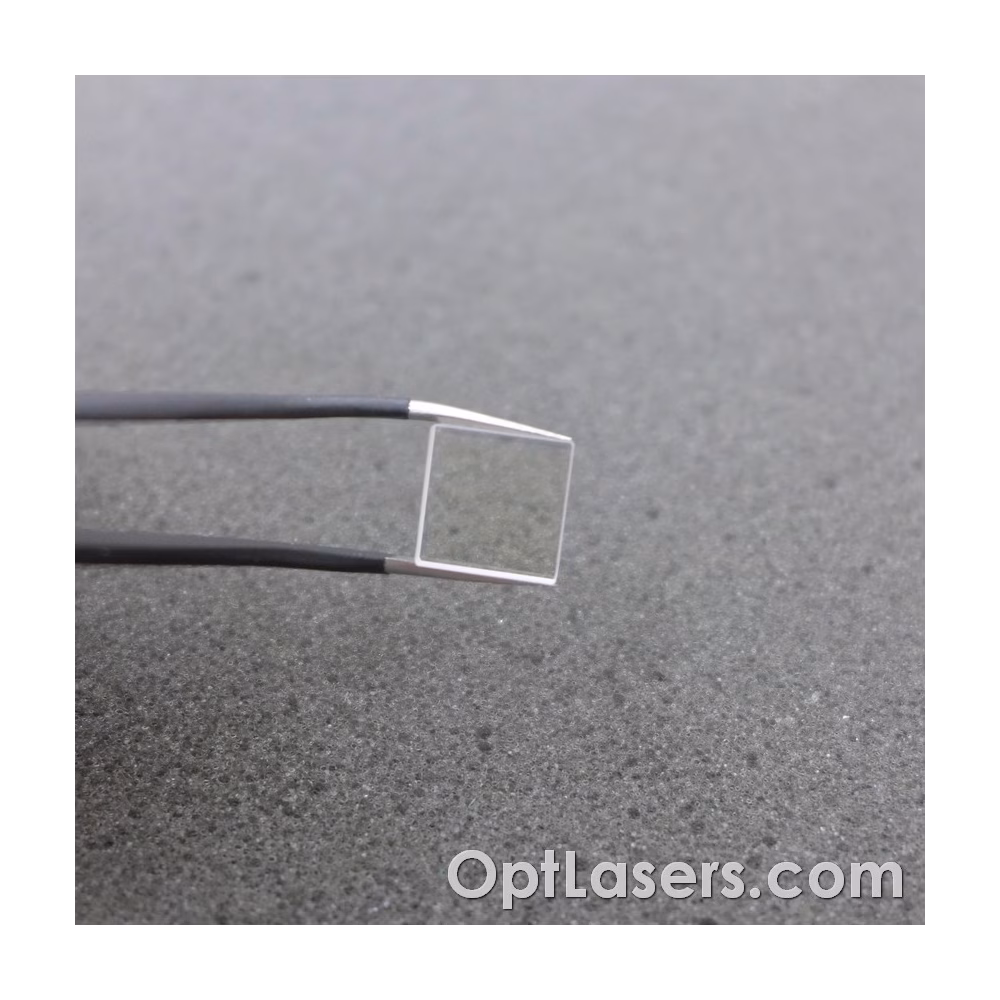

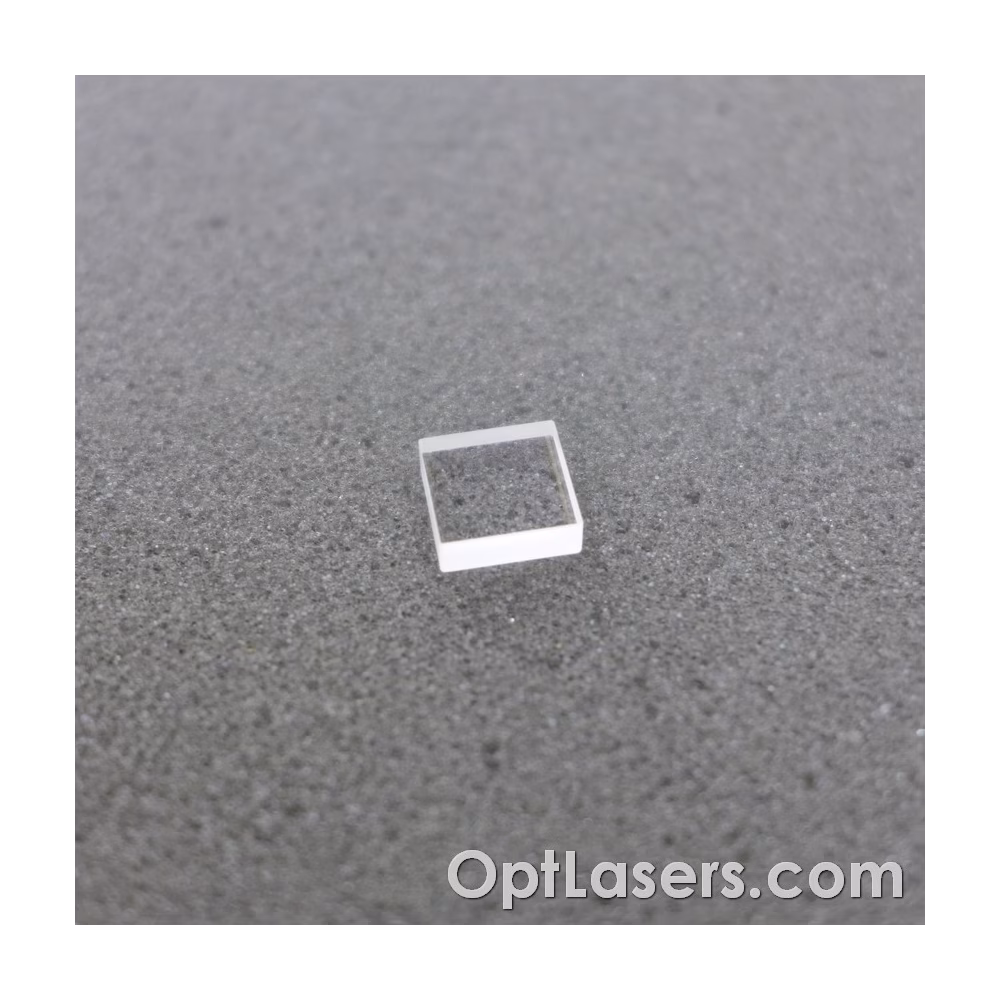

Hoewel de ontwerpgolflengte 638 nm is, kan dit product worden gebruikt in het bereik van 620 - 660 nm met minimaal verlies van efficiëntie. Deze polarisatierotatorplaat heeft afmetingen van 10 x 10 mm met een nominale dikte van 5 mm, waardoor hij geschikt is voor grote of meerdere bundels die door "mesranden" aan elkaar verbonden zijn.

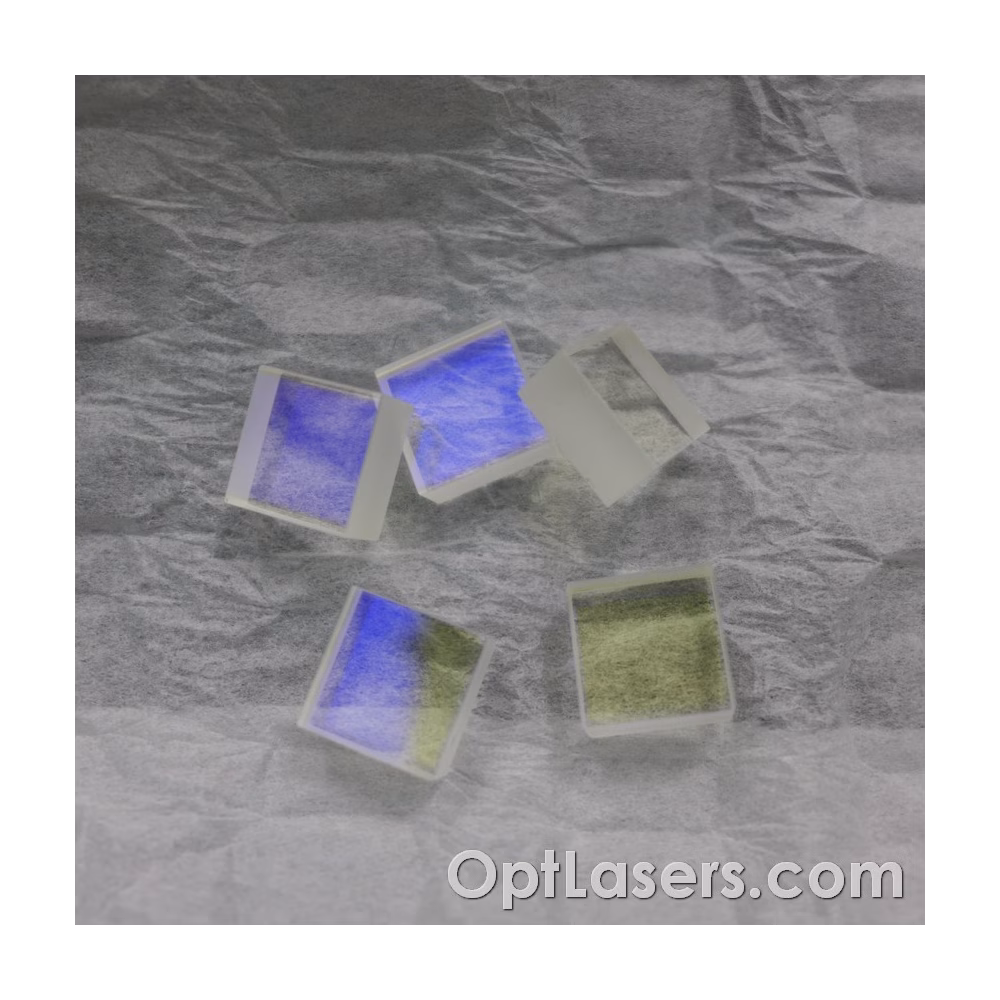

Opt Lasers biedt ook halve golfpolarisatierotatorplaten voor golflengten bij 455 nm en 525 nm, evenals PBS-kubussen bij golflengten van 455 nm, 525 nm en 638 nm.
Over de 638 nm golfrotatieplaat 90°
De 638 nm Polarisatie Rotator Plaat 90° biedt een kosteneffectief alternatief voor polarisatie halve golfplaten. Dit product draait de polarisatie-as efficiënt 90° (halve golf) specifiek voor de 638 nm golflengte. Het wordt vaak gebruikt in combinatie met een Polarizing Beamsplitter (PBS) kubus om gecollimeerde bundels op dezelfde golflengte te combineren, waardoor het vermogen kan worden opgeschaald met behoud van de optische eigenschappen van de bundel. In tegenstelling tot traditionele halve golfplaatvertragers is de polarisatierotatie onafhankelijk van de hoek van de rotator rond de z-as (lichtvoortplantingsas), wat de uitlijning vereenvoudigt.
Hoewel de ontwerpgolflengte 638 nm is, vertoont dit product minimaal efficiëntieverlies over een breder bereik van 620 nm tot 660 nm. De rotatorplaat heeft afmetingen van 15 x 15 mm, waardoor hij geschikt is voor grote of meerdere bundels die met elkaar verbonden zijn door "mesranden".
