638 nm:n aaltopyörityslevy 90°
638 nm:n Wave Rotator Plate 90° on kustannustehokas vaihtoehto puolikkaille aaltolevyille. Se kääntää polarisaatiota tehokkaasti 90° 638 nm:n aallonpituutta varten. Kun sitä käytetään yhdessä polarisoivan säteenjakajan (PBS) kuution kanssa kahden säteen yhdistämiseen, se mahdollistaa tehon skaalaamisen optiset ominaisuudet säilyttäen.
Tuotteen kuvaus
Tietoja 638 nm:n aaltopyörityslevystä 90°:ssa
- Kustannustehokas ja helpommin kohdistettava vaihtoehto perinteisille polarisaatiopuoliaallon hidastimille (λ/2-aaltolevyille)
- Voidaan käyttää PBS-kuution kanssa polarisaation yhdistämiseen
- V-AR-pinnoite mahdollistaa läpäisykyvyn > 99 % (tyyp.) 638 nm:n alueella.
Puoliaaltopolarisaatiopyörittäjät toimivat kääntämällä lineaarisesti polarisoidun valonsäteen polarisaatioakselia 90 astetta (lambda/2) lähellä suunnittelun aallonpituutta.
Polarisaatiorotaattorilevyt ovat erinomainen ja huomattavasti edullisempi vaihtoehto aaltolevyjen hidastimille. Toisin kuin perinteisissä puoliksi aaltolevyjen hidastimissa, polarisaation kierto on kuitenkin riippumaton optiikan kulmasta z-akselin (valon etenemisakselin) suhteen. Tämä tekee kohdistamisesta paljon yksinkertaisempaa verrattuna puoliksi aaltolevyn hidastimen kanssa työskentelyyn.
Puoliaaltopolarisaatiokääntölaitteitamme käytetään yleisesti säteiden yhdistämiseen yhdessä 638 nm:lle suunnitellun polarisoivan säteenjakajan (PBS) kuution kanssa. Tämä on kustannustehokas keino kaksinkertaistaa tehokkaasti optisen järjestelmän teho ilman, että säteen koko tai säteen divergenssi kasvaa ja etendue heikkenee.

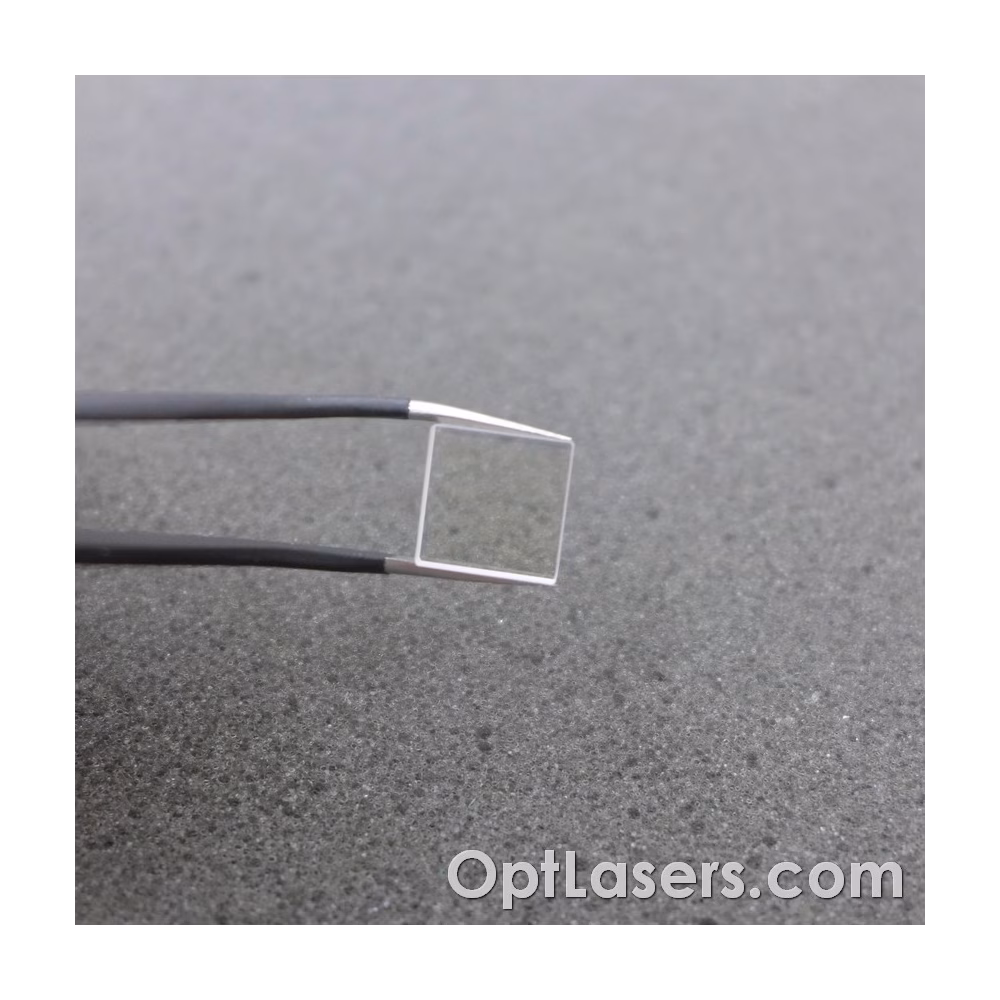

Vaikka suunniteltu aallonpituus on 638 nm, tätä tuotetta voidaan käyttää alueella 620-660 nm tehokkuuden häviämisen ollessa vähäistä. Tämän polarisaatiorotaattorilevyn mitat ovat 10 x 10 mm ja nimellispaksuus 5 mm, joten se soveltuu suurille tai useille säteille, jotka on liitetty toisiinsa "veitsenterällä".
Opt Lasers tarjoaa myös puoliaaltopolarisaatiorotaattorilevyjä aallonpituuksille 455 nm ja 525 nm sekä PBS-kuutioita aallonpituuksille 455 nm, 525 nm ja 638 nm.
Tietoja 638 nm:n aaltopolarisaattorilevystä 90°:n aallonpituudella
638 nm:n polarisaatiokiertolevy 90° tarjoaa kustannustehokkaan vaihtoehdon polarisaatiopuoliaaltolevyille. Tämä tuote kääntää polarisaatioakselia tehokkaasti 90° (puoli aaltoa) erityisesti 638 nm:n aallonpituutta varten. Sitä käytetään yleisesti yhdessä polarisoivan säteenjakajan (PBS) kuution kanssa kollimoitujen säteiden yhdistämiseen samalla aallonpituudella, mikä mahdollistaa tehon skaalaamisen säteen optiset ominaisuudet säilyttäen. Toisin kuin perinteisissä puoliaaltolevyjen hidastimissa, polarisaation kierto on riippumaton rotaattorin kulmasta z-akselin (valon etenemisakselin) ympärillä, mikä yksinkertaistaa kohdistusta.
Vaikka suunniteltu aallonpituus on 638 nm, tämän tuotteen hyötysuhde heikkenee minimaalisesti laajemmalla alueella 620 nm:stä 660 nm:iin. Rotatorilevyn mitat ovat 15 x 15 mm, joten se soveltuu suurille tai useille säteille, jotka on liitetty toisiinsa "veitsenterällä".
