638 nm Dalga Döndürücü Plaka 90°

638 nm Dalga Döndürücü Plaka 90° Hakkında

• Geleneksel polarizasyon yarım dalga geciktiricilere (λ/2 dalga plakaları) alternatif olarak uygun maliyetli ve hizalanması daha kolay
• Polarizasyon birleştirmesi için bir PBS küpü ile kullanılabilir
• V-AR kaplama 638 nm civarında > %99 (tip) iletim sağlar

Yarım dalga polarizasyon döndürücüler, doğrusal olarak polarize edilmiş ışık demetinin polarizasyon eksenini tasarım dalga boyunun yakınında 90 derece (lambda/2) döndürerek işlev görür.

Polarizasyon döndürücü plakalar, dalga plakası geciktiriciye mükemmel ve çok daha düşük maliyetli bir alternatiftir. Bununla birlikte, geleneksel yarım dalga plakası geciktiricilerin aksine, polarizasyonun dönüşü, optiğin z ekseni (ışık yayılma ekseni) etrafındaki açısından bağımsızdır. Bu, yarım dalga plakası geciktiriciyle çalışmaya kıyasla hizalamayı çok daha basit hale getirir.

Yarım dalga polarizasyon döndürücülerimiz genellikle 638 nm için tasarlanmış bir polarize ışın ayırıcı (PBS) küp ile birlikte ışınları birleştirmek için kullanılır. Bu, ışın boyutunda veya ışın sapmasında bir artış olmadan bir optik sistemdeki gücü etkili bir şekilde ikiye katlamak için uygun maliyetli bir araçtır ve etendue kaybına neden olur.

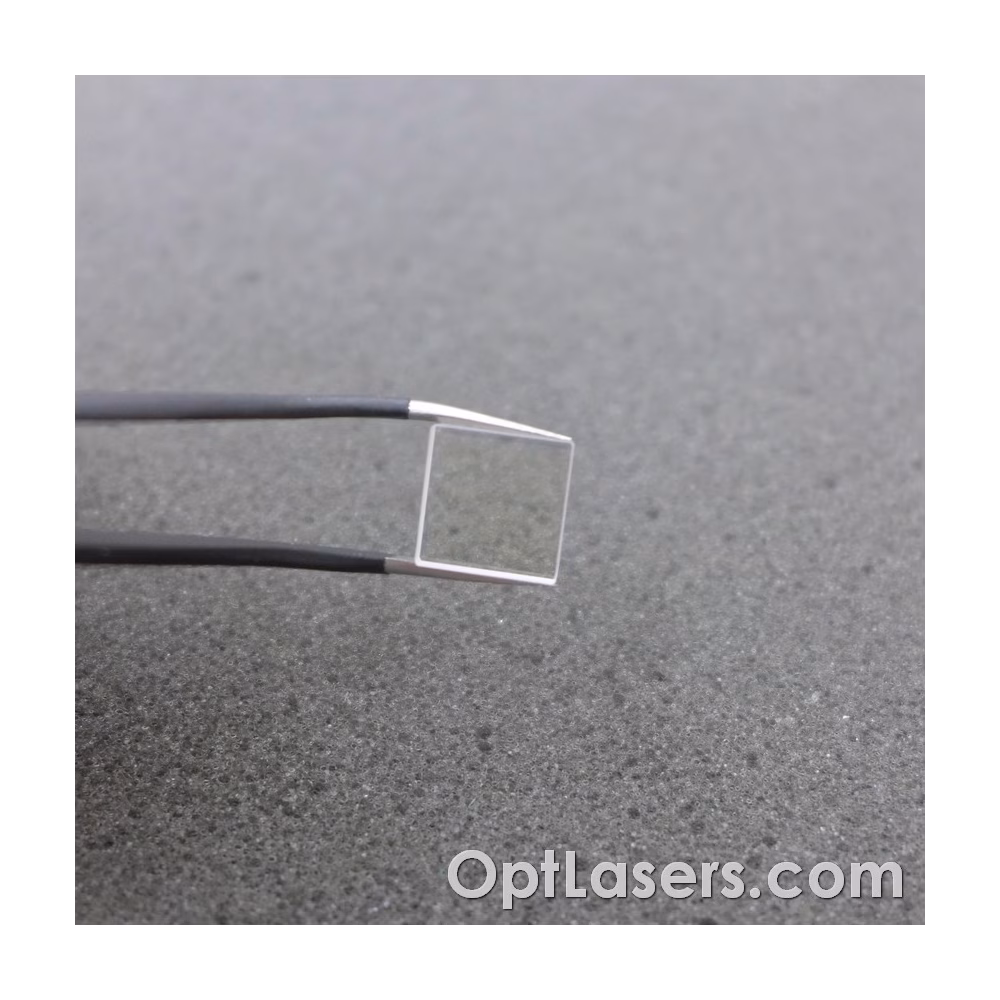

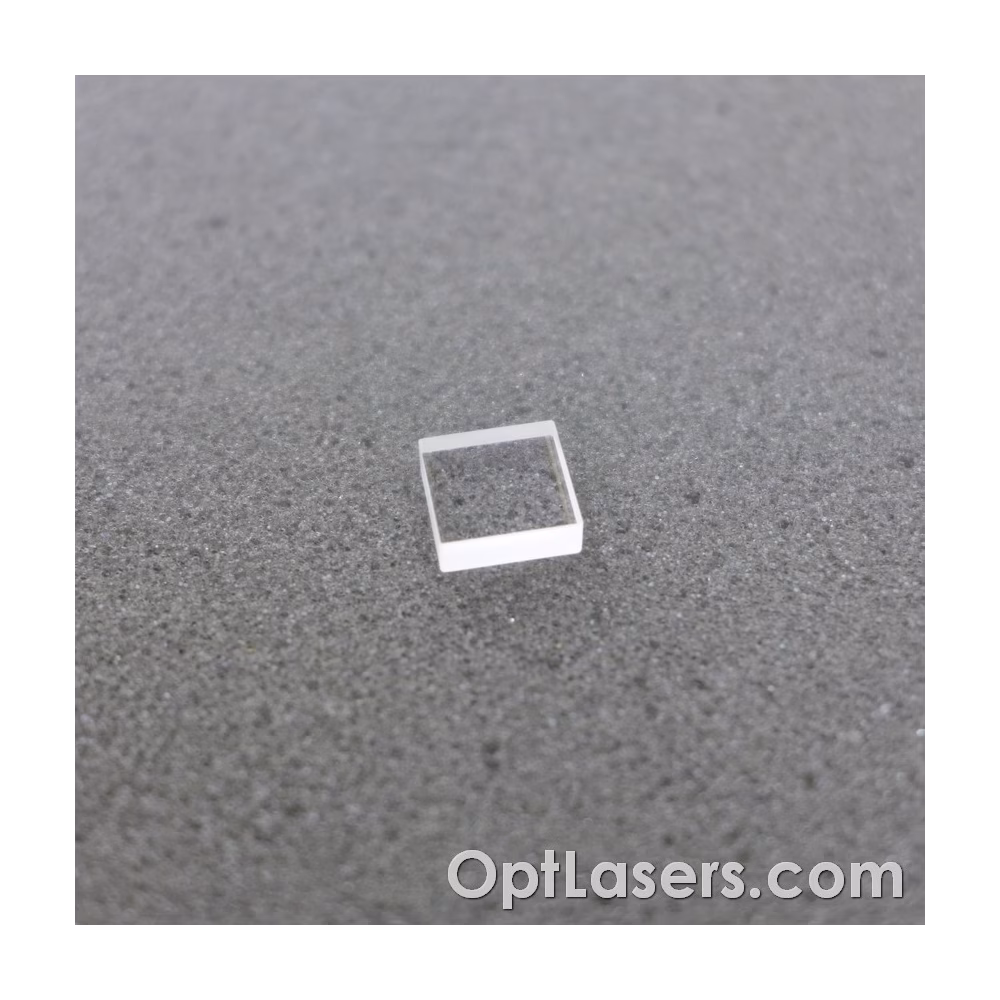

Tasarım dalga boyu 638 nm olmasına rağmen, bu ürün minimum verimlilik kaybıyla 620 - 660 nm aralığında kullanılabilir. Bu polarizasyon döndürücü plaka, 5 mm nominal kalınlığa sahip 10 x 10 mm boyutlarındadır ve bu da onu "bıçak kenarı" ile bitişik büyük veya çoklu ışınlar için uygun hale getirir.

Opt Lasers ayrıca 455 nm ve 525 nm'ye yakın dalga boyları için yarım dalga polarizasyon döndürücü plakaların yanı sıra 455 nm, 525 nm ve 638 nm dalga boylarında PBS küpleri de sunmaktadır.

638 nm Dalga Döndürücü Plaka 90° Hakkında

638 nm Polarizasyon Döndürücü Plaka 90°, polarizasyon yarım dalga plakalarına uygun maliyetli bir alternatif sunar. Bu ürün, özellikle 638 nm dalga boyu için polarizasyon eksenini 90° (yarım dalga) verimli bir şekilde döndürür. Genellikle Polarize Işın Ayırıcı (PBS) küpü ile birlikte kullanılarak aynı dalga boyundaki kolimasyonlu ışınları birleştirir ve ışının optik özelliklerini korurken güç ölçeklendirmesine olanak sağlar. Geleneksel yarım dalga plakası geciktiricilerin aksine, polarizasyonun dönüşü, döndürücünün z ekseni (ışık yayılma ekseni) etrafındaki açısından bağımsızdır ve hizalamayı basitleştirir.

Tasarım dalga boyu 638 nm olsa da, bu ürün 620 nm ila 660 nm'lik daha geniş bir aralıkta minimum verimlilik kaybı sergiler. Döndürücü plaka 15 x 15 mm'lik boyutlara sahiptir, bu da onu "bıçak kenarı" ile bitişik büyük veya çoklu ışınlar için uygun hale getirir.
