Driver pentru diodă laser LPLDD-0,5A-35V-TP-H
Driverul pentru diodă laser LPLDD-0,5A-35V-TP-H este un driver performant și versatil, compatibil cu tensiuni de alimentare între 7,5V și 35V, inclusiv 12V și 24V. Suportă un curent maxim de 10A și frecvențe de modulație de până la 100 kHz. Acest driver este compatibil cu o gamă largă de diode laser și oferă opțiuni flexibile de modulație, inclusiv moduri TTL, analogice și combinate. Versiunea -H dispune de un radiator suplimentar pentru răcire îmbunătățită și instalare facilă, asigurând performanță optimă și durabilitate.
Descarcari
Reduceri la volum
| Cantitate | Pret | Reducere | Ai economisit |
|---|---|---|---|
| 2 | $89.10 | $9.90 | Pana la $19.80 |
| 5 | $84.15 | $14.85 | Pana la $74.25 |
| 25 | $79.20 | $19.80 | Pana la $495.00 |
| 50 | $59.40 | $39.60 | Pana la $1,980.00 |
| 100 | $54.45 | $44.55 | Pana la $4,455.00 |
Descriere produs
Driverul pentru diodă laser LPLDD-0,5A-35V-TP-H este o soluție versatilă și performantă, proiectată să funcționeze cu tensiuni de alimentare cuprinse între 7,5V și 35V, inclusiv 12V și 24V. Acest driver avansat pentru diode laser reprezintă o nouă iterație a gamei noastre de produse, fiind acum echipat cu protecție termică pentru a asigura o funcționare optimă și pentru a proteja dioda laser împotriva supraîncălzirii. Având o capacitate maximă de curent de până la 0,5A, driverul poate modula curentul care trece prin diodă la frecvențe de până la 100 kHz.
Driverul LPLDD-0,5A-35V-TP este compatibil cu diode laser la lungimi de undă precum 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm și 980 nm, acoperind o gamă largă de opțiuni disponibile.
În plus, acest driver oferă opțiuni flexibile de modulație, permițând utilizatorului să selecteze între modurile de modulație TTL, analogică sau combinată de semnal.

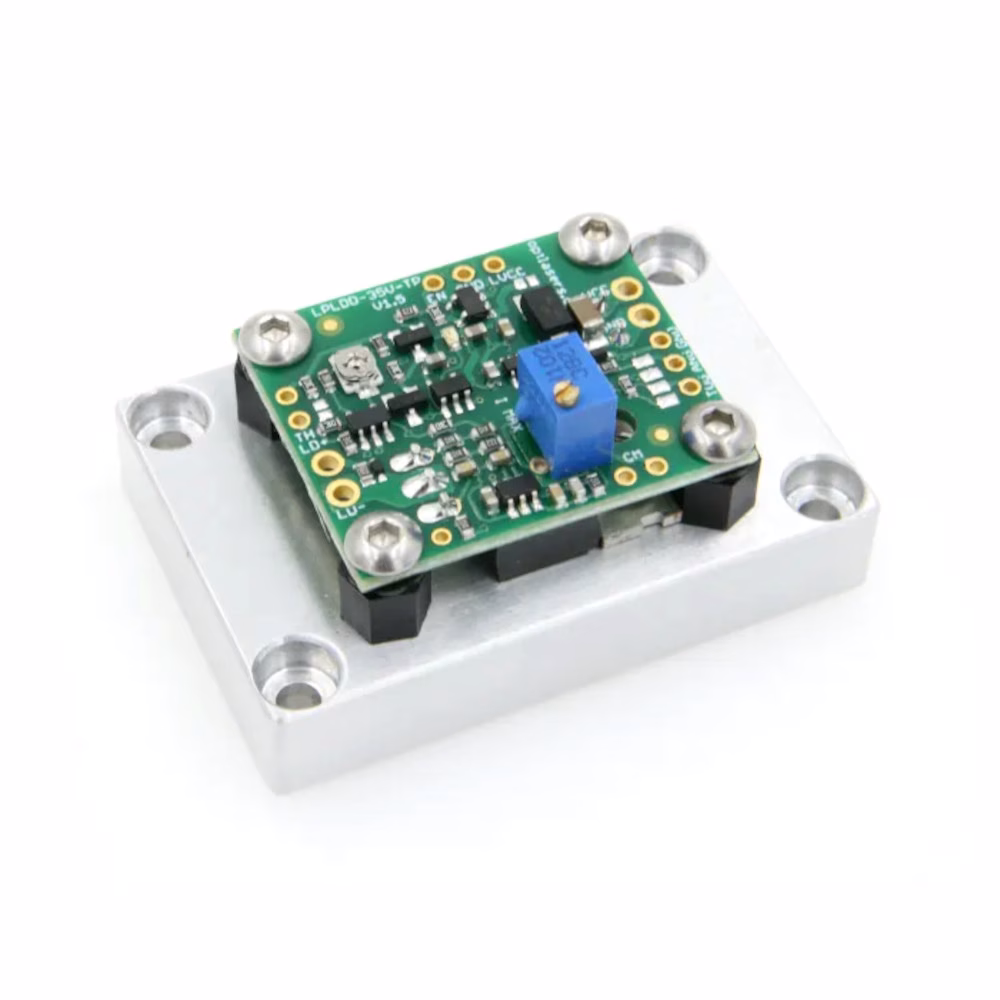

Versiunea -H a acestui driver este prevăzută cu un radiator suplimentar, facilitând o instalare mai ușoară și o răcire îmbunătățită, contribuind suplimentar la creșterea duratei de viață și a stabilității driverului în timpul funcționării.
Caracteristici:
- Plajă largă de tensiune de alimentare
- Multiple opțiuni de control, inclusiv proporțional, PWM și combinații ale acestora
- Raport excelent semnal-zgomot
- Lățime de bandă ridicată
- Timp scurt de creștere și cădere
- Multiple opțiuni de curent de ieșire
Versiuni de curent de ieșire:
| Versiune | Tensiune de alimentare[1] | Raport măsurare curent | Lățime de bandă -3 dB [kHz] | Timp de creștere/scădere [ns] | Zgomot [mApp] |
| 0,5A | 3,3 - 35V | 1V/A | 700 | <1us | <0,1% |
| 1,5A | 3,3 - 35V | 300mV/A | 700 | <1us | <0,1% |
| 5A | 3,3 - 35V | 100mV/A | 700 | <1us | <0,1% |
| 10A | 3,3 - 24V | 20mV/A | 400 | <1us | <0,2% |
[1] Tensiunea de alimentare logică trebuie să fie în intervalul 7,5V – 35V
Alimentare electrică
Atunci când atât dioda laser, cât și driverul sunt alimentate de la aceeași sursă, situată în intervalul 7,5 - 35V DC, jumperul LD VCC trebuie conectat.
În cazul alimentării unei diode cu tensiune joasă, de exemplu 3 V, se recomandă utilizarea a două surse de alimentare și deconectarea jumperului VLD.
Driverul trebuie alimentat cu o tensiune cuprinsă între 7,5 - 35 V DC, iar dioda laser trebuie conectată la o sursă de alimentare între 3,3 V - 35 V DC.
Această funcționalitate permite alimentarea diodei laser la tensiuni reduse și, implicit, scăderea disipării de putere produse de driver.
Intrări de modulație
Intrările de modulație acceptă semnale de 0-5V
Modulația analogică presupune că, prin aplicarea a 2,5 V pe intrarea ANG, se obține 50% din puterea de ieșire, iar analogic, cu 4 V, se obține 80% din puterea de ieșire etc.
Intrarea de toggling poate fi utilizată ca PWM. Astfel, folosind un factor de umplere de 50 %, se obține 50% din puterea de ieșire.
Intrarea de modulație a driverului este protejată cu o diodă Zener de 5V1. Totuși, nu se recomandă utilizarea unei tensiuni de modulație mai mari de 5 V.
Protecție termică
Driverul este dotat cu un sistem de protecție termică ce previne supraîncălzirea diodei laser.
Sistemul de protecție termică este conceput pentru a funcționa cu un termistor NTC 10kΩ, β=3950.
Temperatura la care protecția intră în funcțiune se poate ajusta în intervalul 10 - 50 oC cu ajutorul unui trimer.
Test exemplificativ
Testul a fost realizat cu:
- driver LPLDD-5A-35V-TP
- diodă din siliciu 6 W (la 5A)
- diodă lipită direct pe driver
- tensiune de intrare 4 V (10kHz @ 5% duty cycle)
