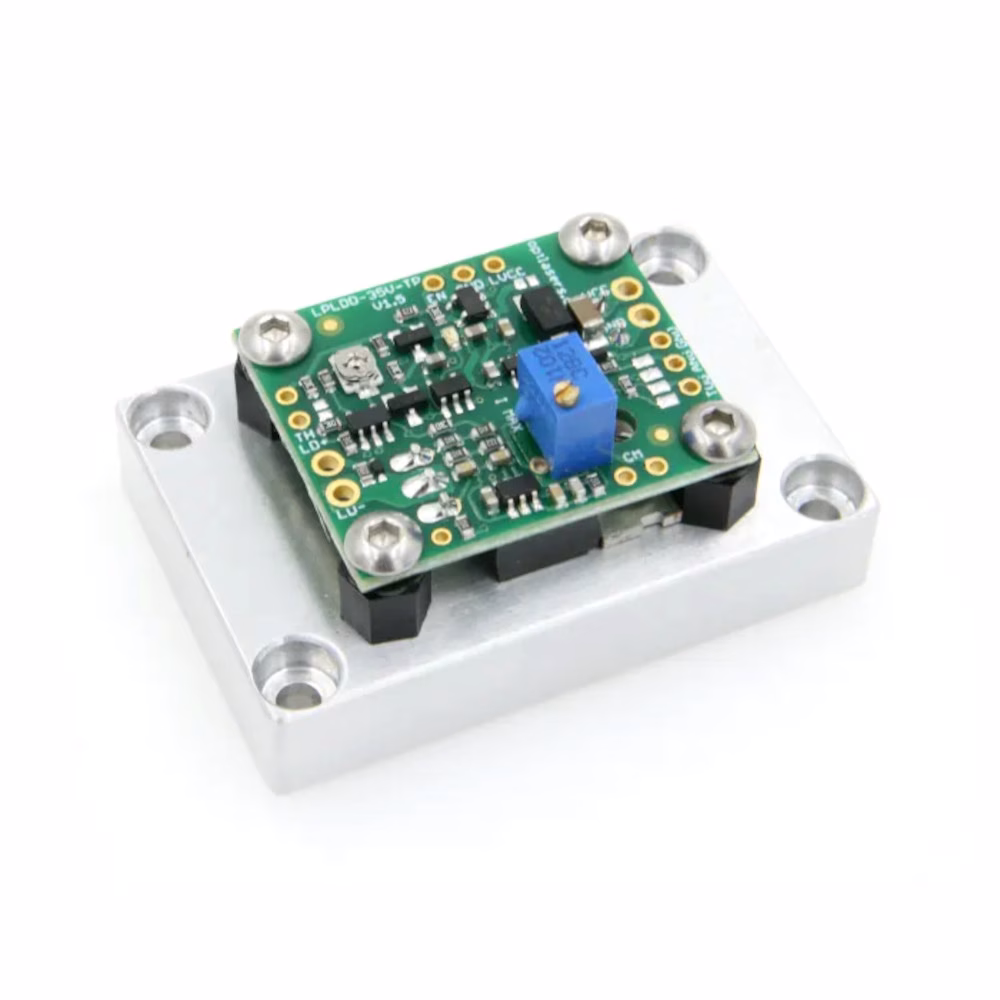

LPLDD-0,5A-35V-TP-H 激光二极管驱动器
LPLDD-0,5A-35V-TP-H激光二极管驱动器是一款高性能、多功能的驱动器，兼容7.5V至35V输入电压，包括12V和24V。该驱动器支持最高10A电流输出及100 kHz调制频率，兼容多种激光二极管，并提供TTL、模拟及组合模式等灵活调制选项。-H版本配备有附加散热片，强化散热并便于安装，确保优异性能与长期稳定运作。
下载
折扣数量
| 数量 | 价格 | 折扣 | 您节省了 |
|---|---|---|---|
| 2 | $89.10 | $9.90 | 以上 $19.80 |
| 5 | $84.15 | $14.85 | 以上 $74.25 |
| 25 | $79.20 | $19.80 | 以上 $495.00 |
| 50 | $59.40 | $39.60 | 以上 $1,980.00 |
| 100 | $54.45 | $44.55 | 以上 $4,455.00 |
产品描述
LPLDD-0,5A-35V-TP-H激光二极管驱动器是一款多功能高性能解决方案，适用于7.5V至35V输入电压，包括12V和24V。该先进激光二极管驱动器是我们产品线的新一代产品，现配备有热保护功能，以确保最佳运行状态并防止激光二极管过热。该驱动器的最大电流容量可达0.5A，能够以高达100 kHz的频率调制通过二极管的电流。
LPLDD-0,5A-35V-TP驱动器兼容波长405 nm、445 nm、520 nm、638 nm、650 nm、808 nm和980 nm的激光二极管，覆盖多种可选方案。
此外，该驱动器支持灵活的调制选项，允许用户在TTL、模拟或复合信号调制模式之间进行选择。
该驱动器的-H版本配备有附加散热器，便于安装和增强散热性能，进一步提升设备的工作寿命与运行稳定性。
产品特点：
- 宽输入电压范围
- 多种控制方式，包括比例调节、PWM调制以及二者组合
- 优异的噪声性能指标
- 高带宽
- 极短的上升/下降时间
- 多种电流输出规格
输出电流版本：
| 型号 | 电源电压[1] | 电流测量比例 | -3 dB带宽 [kHz] | 上升/下降时间 [ns] | 噪声 [mApp] |
| 0,5A | 3,3 - 35V | 1V/A | 700 | <1us | <0,1% |
| 1,5A | 3,3 - 35V | 300mV/A | 700 | <1us | <0,1% |
| 5A | 3,3 - 35V | 100mV/A | 700 | <1us | <0,1% |
| 10A | 3,3 - 24V | 20mV/A | 400 | <1us | <0,2% |
[1] 逻辑供电应处于7.5V – 35V范围内
电源说明
当激光二极管和驱动器共用7.5 - 35V DC电源供电时，LD VCC跳线需接通。
如需为电压较低的二极管（如3V）供电，应采用双电源供电方式，并断开VLD跳线。
驱动器电源电压需在7.5 - 35 V DC范围内，激光二极管应连接至3.3 V - 35 V DC电源范围。
该功能可实现激光二极管低压供电，从而降低由驱动器产生的功耗。
调制输入
调制输入端接受0-5V信号。
模拟调制方式下，ANG输入端使用2.5 V时输出功率为50%，4 V时输出功率为80%等。
切换输入可作PWM使用，即占空比50%时输出功率为50%。
驱动器调制输入采用5V1齐纳二极管保护，但请勿使用高于5V的调制电压。
热保护
驱动器具备热保护系统，可有效防止激光二极管过热。
热保护系统设计用于配合NTC 10kΩ，β=3950热敏电阻使用。
保护温度可通过微调器在10 - 50℃范围内设定。
典型测试
测试使用设备：
- LPLDD-5A-35V-TP驱动器
- 6W硅激光二极管（5A工作电流）
- 激光二极管直接焊接于驱动器
- 4V输入电压（10kHz，5%占空比）
