LPLDD-0,5A-35V-TP-H Lazer Diyot Sürücüsü
LPLDD-0,5A-35V-TP-H Lazer Diyot Sürücüsü, 7,5V ile 35V arasında, 12V ve 24V dahil olmak üzere giriş voltajlarıyla uyumlu, yüksek performanslı ve çok yönlü bir sürücüdür. Maksimum 10A akım ve 100 kHz'ye kadar modülasyon frekanslarını destekler. Bu sürücü, geniş bir lazer diyot yelpazesiyle uyumlu olup TTL, analog ve kombinasyon modları da dahil olmak üzere esnek modülasyon seçenekleri sunar. -H versiyonu, gelişmiş soğutma ve kolay kurulum için ek bir soğutucuya sahiptir ve bu sayede optimum performans ve uzun ömür sağlar.
İndir
Toplu İndirimler
| Miktar | Fiyat | İndirim | Kazancınız |
|---|---|---|---|
| 2 | $89.10 | $9.90 | Sınır $19.80 |
| 5 | $84.15 | $14.85 | Sınır $74.25 |
| 25 | $79.20 | $19.80 | Sınır $495.00 |
| 50 | $59.40 | $39.60 | Sınır $1,980.00 |
| 100 | $54.45 | $44.55 | Sınır $4,455.00 |
Ürün açıklaması
LPLDD-0,5A-35V-TP-H Lazer Diyot Sürücüsü, 7,5V ile 35V arasında, 12V ve 24V dahil olmak üzere giriş voltajlarıyla çalışacak şekilde tasarlanmış çok yönlü ve yüksek performanslı bir çözümdür. Bu gelişmiş lazer diyot sürücüsü, ürün serimizin yeni bir iterasyonudur ve optimum çalışma için termal koruma ile donatılmıştır; böylece lazer diyodunun aşırı ısınmaya karşı korunması sağlanır. Maksimum 0,5A akım kapasitesine sahip olan sürücü, diyottan geçen akımı 100 kHz'e kadar frekanslarda modüle edebilir.
LPLDD-0,5A-35V-TP sürücüsü, 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm ve 980 nm gibi dalga boylarındaki lazer diyotlarıyla uyumludur ve geniş bir seçenek yelpazesini kapsar.
Ayrıca, bu sürücü esnek modülasyon seçenekleri sunar; kullanıcıya TTL, analog veya karma sinyal modülasyon modları arasında seçim yapma olanağı tanır.

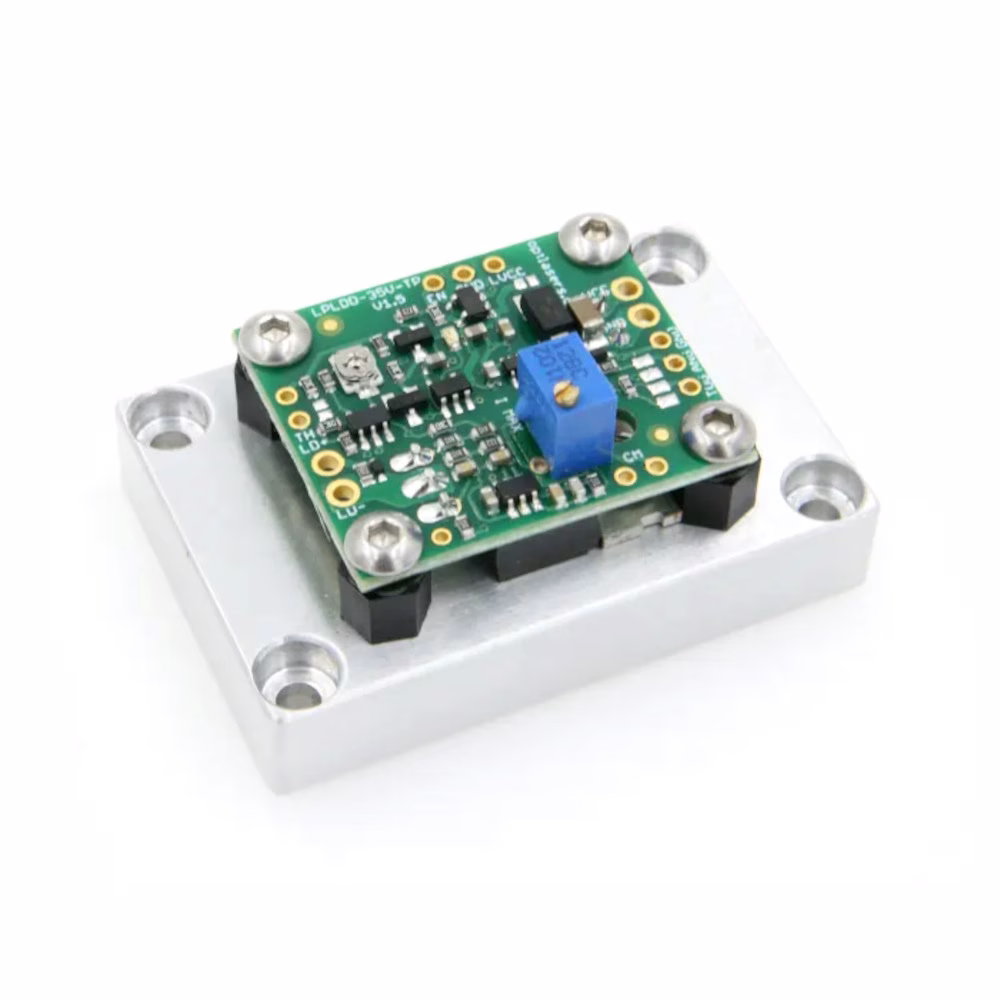

Bu sürücünün -H versiyonu, daha kolay montaj ve geliştirilmiş soğutma sağlayan ek bir soğutucu ile gelir; bu da sürücünün kullanım ömrünü ve çalışma stabilitesini artırır.
Özellikler:
- Geniş giriş voltaj aralığı
- Orantılı, PWM ve her ikisinin kombinasyonunu içeren çoklu kontrol seçenekleri
- Mükemmel gürültü seviyesi
- Yüksek bant genişliği
- Kısa yükselme ve düşme süresi
- Çoklu akım çıkış seçenekleri
Çıkış akımı versiyonları:
| Versiyon | Besleme Gerilimi[1] | Akım ölçüm oranı | -3 dB Bant Genişliği [kHz] | Yükselme/Düşme Süresi [ns] | Gürültü [mApp] |
| 0,5A | 3,3 - 35V | 1V/A | 700 | <1us | <0,1% |
| 1,5A | 3,3 - 35V | 300mV/A | 700 | <1us | <0,1% |
| 5A | 3,3 - 35V | 100mV/A | 700 | <1us | <0,1% |
| 10A | 3,3 - 24V | 20mV/A | 400 | <1us | <0,2% |
[1] Lojik besleme 7,5V – 35V aralığında olmalıdır
Güç Kaynağı
Hem lazer diyotu hem de sürücüyü 7,5 - 35V DC aralığında tek bir güç kaynağından besliyorsanız, LD VCC jumperı bağlı olmalıdır.
Düşük voltajlı bir diyot (ör. 3 V) kullanıldığında iki ayrı güç kaynağı kullanılmalı ve VLD jumperı bağlantısı kesilmelidir.
Sürücü 7,5 - 35 V DC aralığında beslenmelidir ve lazer diyotu 3,3 V - 35 V DC aralığında bir güç kaynağına bağlanmalıdır.
Bu özellik, lazer diyodunuzu düşük voltajdan beslemenize olanak tanır; böylece sürücü tarafından üretilen güç kaybı azaltılmış olur.
Modülasyon Girişleri
Modülasyon girişleri 0-5V sinyalleri kabul eder
Analog modülasyon; ANG girişinde 2,5 V kullanıldığında %50 çıkış gücü, 4 V kullanıldığında ise orantılı olarak %80 çıkış gücü elde edileceği anlamına gelir.
Toggling girişi PWM olarak kullanılabilir. Bu, %50 görev çevriminde %50 çıkış gücü elde edileceği anlamına gelir.
Sürücünün modülasyon girişi bir 5V1 Zener diyotu ile korunmuştur. Yine de, 5 V üzerinde bir modülasyon voltajı uygulanmamalıdır.
Termal koruma
Sürücü, lazer diyodunu aşırı ısınmadan koruyan termal koruma sistemine sahiptir.
Termal koruma sistemi, NTC 10kΩ, β=3950 termistör ile çalışacak şekilde tasarlanmıştır.
Koruma sisteminin devreye girdiği sıcaklık, bir trimmer ile 10 - 50 oC aralığında ayarlanabilir.
Örnek Test
Test şu ekipmanlar ile yapılmıştır:
- LPLDD-5A-35V-TP sürücüsü
- 6 W silikon diyot (5A'de)
- Diyot doğrudan sürücüye lehimlenmiş
- 4 V giriş voltajı (10kHz @ %5 görev çevrimi)
