Ultra-HD Hochleistungs-Digital-Holzschneider-Laser PLH3D-15W

Entfesseln Sie grenzenlose Kreativität: Die perfekte Harmonie von Digital Wood Carver CNC-Maschinen und PLH3D-15W Laser

Klicken Sie hier, um die komplette CNC-Maschine von Digital Wood Carver oder das Opt Lasers Kit für deren CNC-Maschinen zu erwerben!

DWC CNC Maschinen Übersicht

PLH3D-15W Laser-Anwendungen

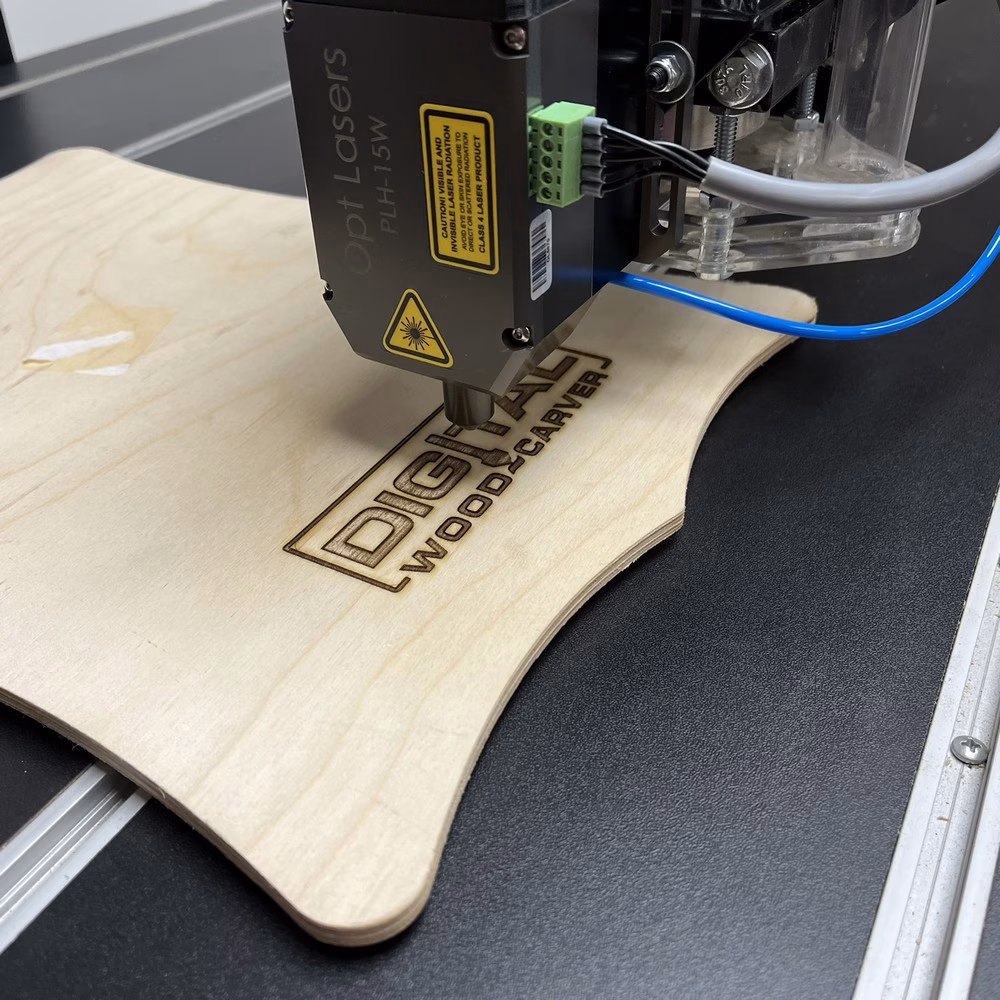

Holzbearbeitung

Blau-Lasergravur kann detailreiche Muster mit runden Kanten erzeugen und das Holz abdunkeln. Lasergravuren eignen sich zur Gravur von Logos oder Fotos – etwas, das mit Fräsern nicht möglich ist. Mit dem PLH3D-15W können Sie Holz und Holzwerkstoffe wie Kork, Spanplatte, Pressspan, Erle, Kirsche, Ahorn, MDF, Lindenholz, Balsaholz, Furnier, mitteldichte und hochdichte Faserplatten gravieren. Für diese Anwendungen ist Geschwindigkeit entscheidend. Der PLH3D-15W sorgt dafür, dass Ihr Unternehmen oder Ihre Werkstatt immer einen Schritt voraus ist. Die hohe absorbierte optische Leistung ermöglicht die Gravur von Sperrholz mit 100 mm/s.

Lederbearbeitung

Ein weiteres spannendes Einsatzgebiet des PLH3D-15W ist die Lederbearbeitung. Sie können Oberleder, Vollleder, korrigiertes Leder und Spaltleder lasergravieren und schneiden. Dieser 15 W Laser-Kopf schneidet 1,3 mm starkes Leder in einem Durchgang mit 21 mm/s (entspricht 75 m/h oder 1,8 km pro 24h-Schicht der Lasermaschine). Und das ohne Brandränder. Leder kann mit >100 mm/s bei 40 % Leistung graviert werden.

Breites Spektrum an Textilien

Die hohe Absorption von blauem Laserlicht bei zahlreichen Materialien ermöglicht das schnelle Schneiden ohne Schädigung von Schutzschichten, wie sie beim Textilschneiden verwendet werden. Blau-Laserschneiden und -gravur sind für viele Textiltypen geeignet, darunter Cordura™, Alcantara, Filz, 1080 Denier Nylon, Jeans, Kurzstapel-Baumwolle, Wolle, Tartan, Fleece, weißes Polyester, Softshell, Seide, Spitze und Leinen. Die hohe Leistungsdichte ermöglicht das Laserschneiden von Textilien mit carbon- oder nylonverstärktem Garn sowie weißen Textilien. Viele robuste Materialien, die bei der Herstellung von Zelten, Drachen und Taschen eingesetzt werden, können mit 60 mm/s geschnitten werden.

Edelstahlgravur

Der PLH3D-15W überzeugt auch bei der Gravur von Edelstahllegierungen. Im Foto-Beispiel mit dem Messer wurde mit 6 mm/s graviert. Der 15 W Blaulaser-Kopf kann Edelstahl mit 33 mm/s markieren.

Gravur von Kohlenstoffstahl

Werkzeugstahl und Stähle mit hohem Kohlenstoffgehalt können mit einem 6 W Blaulaser nicht graviert werden. Unsere Tests haben aber gezeigt, dass ein 15 W Blaulaser-Kopf Schnellarbeitsstahl sowie weichen Stahl gravieren kann. Der Kontrast und die Präzision machen sogar das Gravieren eines funktionalen QR-Codes möglich.

Schneiden und Gravieren von Kunststoffen

Eine weitere Anwendung des PLH3D-15W ist das Schneiden und Gravieren synthetischer Polymere. Sie können Kunststoffe wie Polycarbonat, ABS, Acetal, Nylon, Acryl, PLA, Polycarbonat, Polyester, Mikroschicht-Kunststoffe, Polyurethan, Polyethylene, Fluorpolymere, PEI, Polypropylen, Vulkanfiber, PEEK, Polyimide, Rowmark®-Kunststoffe, PPO, Polystyrol und VCF-Folien laserschneiden und gravieren. Unsere Tests zeigen z. B., dass ein 15 W Blaulaser gefärbtes PMMA einlagig mit 2,5 mm/s schneidet.



PLH3D-15W Laser-Kopf Merkmale

Unübertroffene optische Leistung in dieser Klasse

Nutzt mehrere Hochleistungs-Blaulaser-Dioden zur Skalierung der optischen Leistung.

Hochdruck-Luftdüse verhindert hohen Instandhaltungsaufwand

Mit der Hochdruck-Luftdüse müssen Sie die Linse 10x seltener reinigen. Die Pressluft beschleunigt außerdem den Schneid- und Graviervorgang, indem sie Rauch entfernt und übermäßige Verschmutzung der Linse verhindert. Der gerichtete Luftstrom kühlt zudem den Arbeitsbereich, was zu fehlerfreien Ergebnissen und einheitlichem Gravurkontrast führt.

Erhältlich mit zwei unterschiedlich langen Düsen zum Schneiden von dünnen und dicken Materialien

Angetrieben durch blaue Laserdioden

Im Gegensatz zu Infrarotlicht wird blaues Licht von zahlreichen industriellen Materialien besser absorbiert. Dies bedeutet direkte Vorteile wie geringeren Energieverbrauch und kompakteres Wärmemanagement.

Integrierte Steuerelektronik

Bei vielen Laser-Köpfen ist die Diode über ein langes Kabel mit dem Treiber verbunden, meist via Steckverbinder. Lange Kabel verursachen erhebliche Induktivitätseffekte, die zu Verzögerungen im Ansprechverhalten der Diode gegenüber dem Treiber führen – mit unscharfen Linien als Folge. Steckverbinder sind störanfälliger als direkt verlötete Verbindungen. Eine Unterbrechung während der Laserbearbeitung kann den Laser-Kopf beschädigen.

Lange Lebensdauer

Opt Lasers Laser-Köpfe entsprechen dem Industriestandard für CNC-Maschinenwerkzeuge. Die mechanischen Komponenten sind aus Aluminium gefräst. Unsere Produkte sind mit Fokus auf optimierte Kühlung entwickelt. Die Investition in höchste Qualität garantiert beste Leistung und Rentabilität.

Präzisions-Asphärenlinsen

Jedes Lasermodul enthält vier präzisionsgeformte Linsen, die nahezu frei von Imperfektionen sind. In Verbindung mit einer vakuumbeschichteten, mehrlagigen Antireflexionsschicht ergibt sich eine überlegene optische Performance und eine außergewöhnliche Leistungsdichte von 1,5 MW/cm².

Synergie aus Leistung und kleinem Fokuspunkt

Das optische System kombiniert die Strahlen mehrerer Hochleistungs-Laserdioden und fokussiert diese auf einen kleinen Punkt. Dadurch entsteht eine hohe Leistungsdichte, die die Bearbeitung verschiedenster Materialien wie Edelstahl, Werkzeugstahl und Titan ermöglicht.

Leichtbauweise für nahezu jede CNC-Maschine

Das leichte Aluminiumgehäuse sorgt für ein Gesamtgewicht des Lasers von unter 800 g. Da ein typisches CNC-Spindelmodul etwa 1,8 kg wiegt, können CNC-Maschinen den Laser problemlos betreiben.

Einfache Integration

Kann auf nahezu jeder CNC-Maschine installiert werden, da sowohl analoge als auch PWM-CNC-Signale akzeptiert werden.

Instant-On Leistung

Keine Aufwärmzeit

Produktspezifikationen

Produktvideo – Schnelles Schneiden und Gravieren

Produktvideo – Schneiden und Gravieren in einem Durchgang

Typische Schneid- und Graviergeschwindigkeiten mit PLH3D-15W
